五寸FPV穿越机方形天线安装固定支架

　　这套天线固定支架是针对五寸自由式FPV穿越机的图传天线安装需求开发的结构件，适配Lumenier QAV-S Johnny款机架的尾部安装位，专门解决Caddx Air Unit HD类数字图传天线的安装固定问题。在穿越机日常花飞、竞速飞行的场景中，图传天线的安装位置直接决定图传信号的接收稳定性，早期同类型机架的天线安装位多为直接插接在飞塔上方的图传模块接口处，飞行过程中机身的高频振动、急停急转的惯性冲击，加上炸机时的外力碰撞，很容易出现天线根部断裂、天线角度偏移遮挡信号、甚至天线被转动的螺旋桨切削打坏的问题，不少飞手都遇到过飞行中途天线脱落导致图传信号丢失、整机失控坠机的情况。

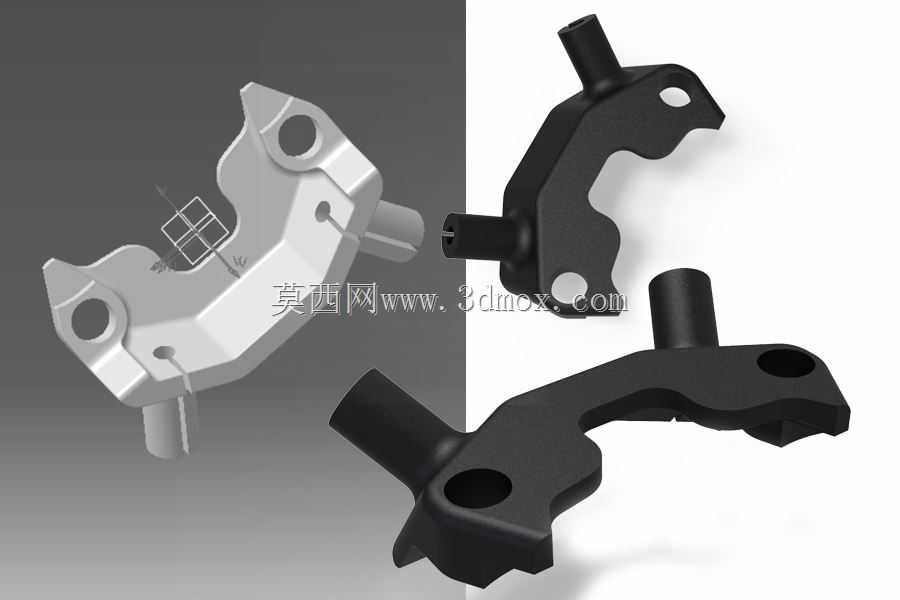

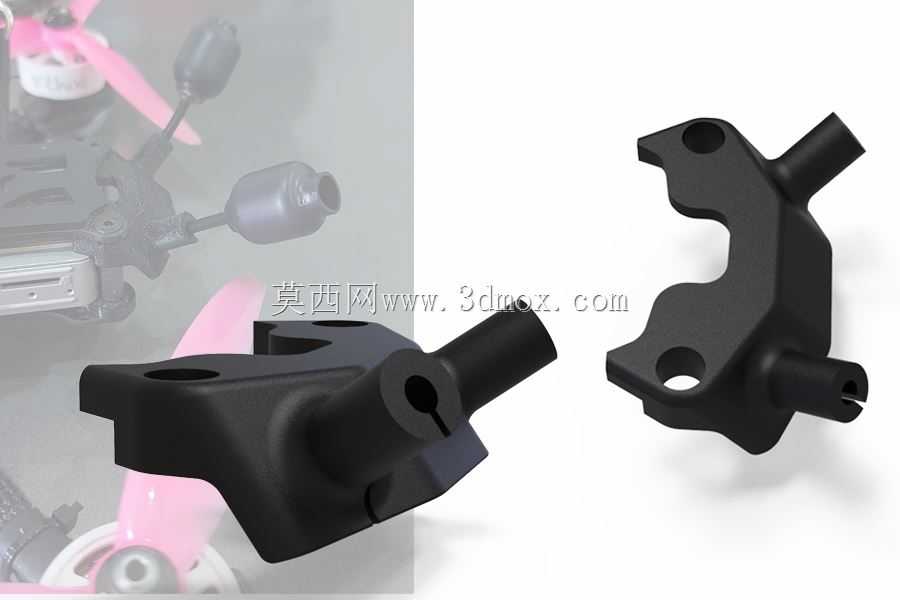

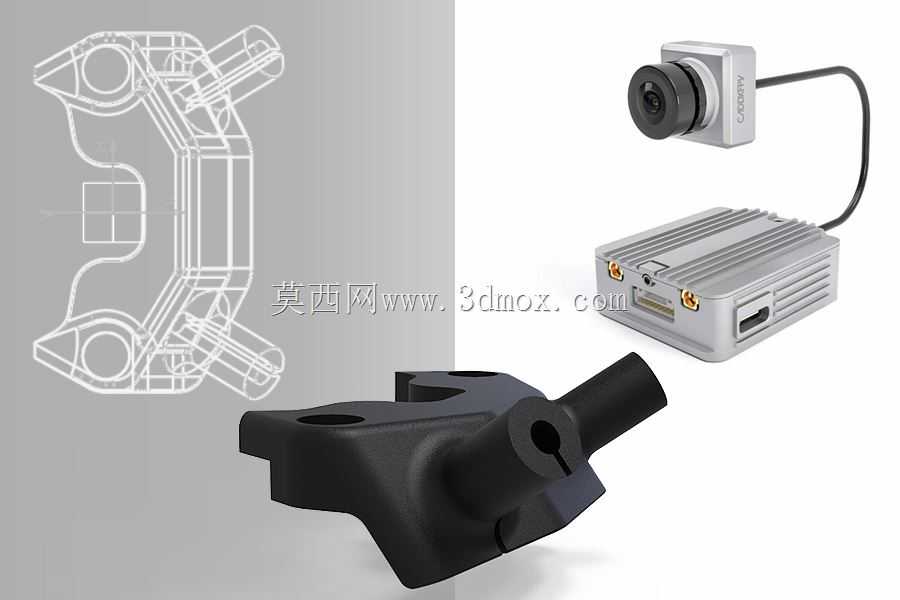

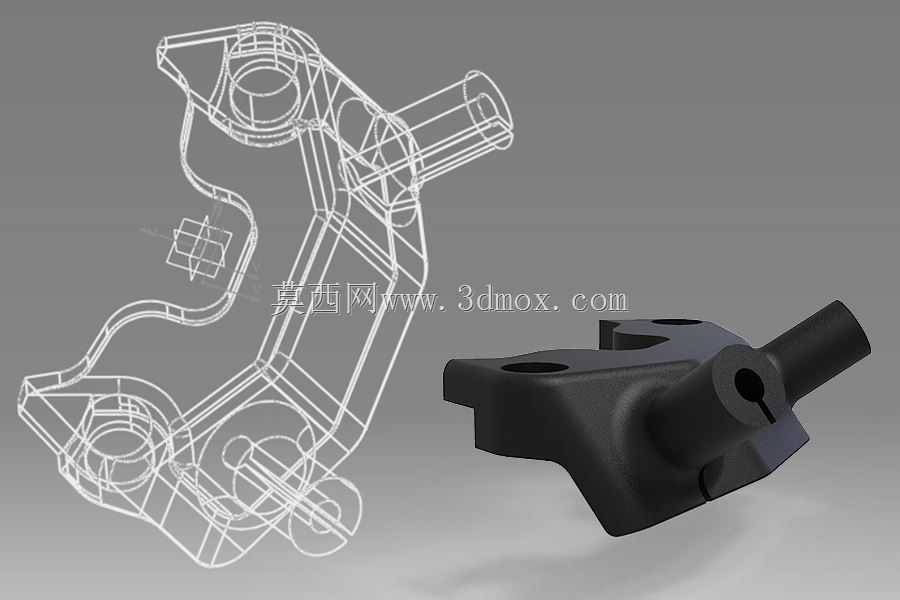

　　设计这套支架的时候，首先是匹配原机架尾部的两个安装孔位，安装孔的中心距完全贴合原机架碳板的预留孔位，不需要对原机架进行额外的打磨、钻孔加工，直接用原机架配套的M2螺丝就能完成固定，不会破坏原机架的结构强度。支架的主体采用分体式左右对称结构，单个支架的外形顺着机架尾部的流线轮廓做了切角处理，不会额外增加机身的正面风阻，支架伸出的天线固定柱角度做了30度的外倾设计，安装天线后两根天线分别向机身后侧左右方向展开，既避开了螺旋桨的旋转扫掠区域——要知道五寸穿越机搭配5140类螺旋桨时，桨尖的旋转圆周距离尾部碳板的边缘只有不到8mm的距离，支架的固定柱长度刚好控制在12mm，安装天线后天线根部距离桨尖的安全距离保持在5mm以上，完全避免飞行过程中桨叶打到天线的风险，同时外倾的天线角度也能让天线的信号辐射范围避开机身碳纤维板、金属螺丝、电池等信号遮挡物，让图传信号的全向覆盖范围更均匀，不管是飞手在机身正前方、侧方还是后方跟飞，都能获得稳定的信号强度，不会出现信号死角。

　　支架的天线插接孔做了0.2mm的过盈配合公差，适配常见的5mm直径棒状图传天线，插接后不需要额外打胶就能靠材料本身的抱紧力固定天线，孔位侧面还开了0.8mm宽的应力释放槽，安装天线时槽位会轻微胀开，既能让天线插拔顺畅，又能在飞行振动时持续提供抱紧力，不会因为长期振动出现天线松动旋转的问题。支架的底部和机架碳板接触的位置做了0.5mm的凸台设计，安装时凸台会卡入碳板的安装孔内，避免拧紧螺丝时支架出现移位，同时也能让支架和碳板之间留出微小的间隙，避免飞行时的振动直接传导到天线根部，减少天线接收到的谐振影响，进一步提升信号稳定性。

　　从安装边界来看，这套支架安装完成后，整体向机身后侧突出的长度不超过15mm，不会影响穿越机做翻滚、破S、倒飞等特技动作时的机身通过性，在穿门洞、贴树林飞行等复杂场景下，也不会因为支架突出过多剐蹭到障碍物。支架的整体壁厚控制在2mm，在采用常规TPU或者PLA耗材3D打印时，既能保证足够的结构强度，承受炸机时的一般冲击不会断裂，又不会额外增加过多的机身重量，单只支架的打印重量仅1.2g，一对支架总重量不到2.5g，对于对重量极其敏感的五寸穿越机来说，这个重量增量几乎不会影响整机的推重比和飞行手感。

　　实际装机测试时，这套支架可以兼容市面上绝大多数的数字图传棒状天线，包括DJI FPV Air Unit的原厂天线、枫叶升级天线等常见型号，不需要对天线做任何改装，直接插入固定孔就能完成安装。相比原厂自带的天线固定件，这套支架的固定位置更低，整机的重心更靠近机架的中心位置，飞行动作的跟手性更好，不会因为尾部重量过高导致飞行时出现尾部发飘的问题。支架的外形没有多余的突出棱角，炸机时的冲击力会顺着支架的弧形轮廓分散，不会出现应力集中导致的支架断裂，哪怕是高速撞击硬质障碍物，支架也只会出现轻微的形变而不会直接碎裂，能有效保护内部的天线接头和图传模块，减少炸机后的维修成本。
