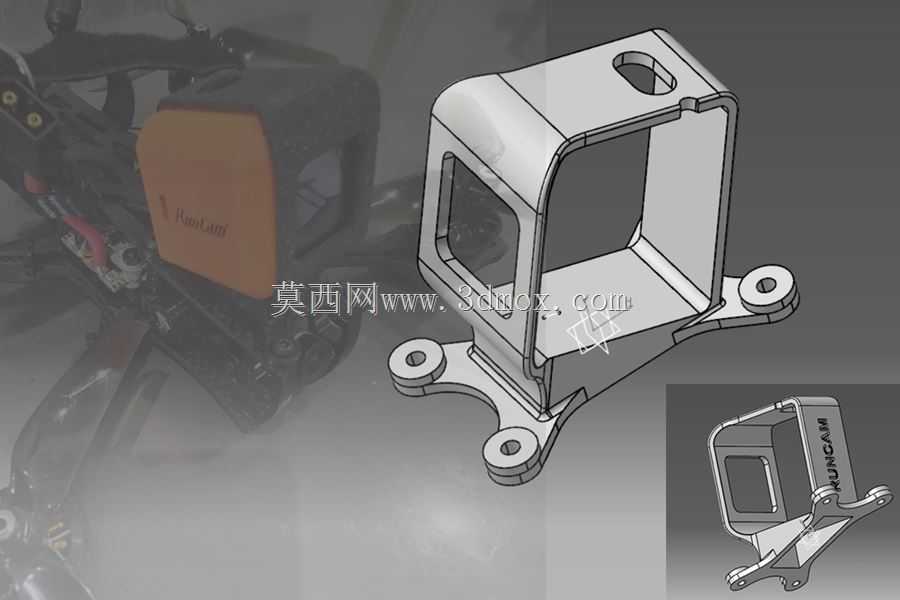

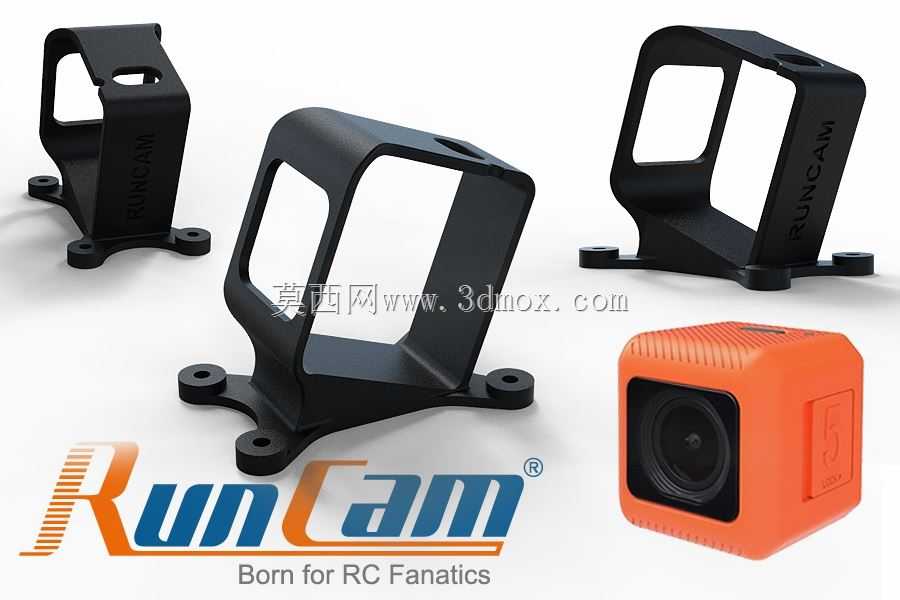

适配QAV-S机架的Runcam5FPV摄像头安装支架

　　在FPV穿越机Freestyle花飞场景的实际装机作业中，摄像头安装支架是直接影响飞行视角稳定性、画面果冻效应控制、炸机后设备完好率的核心结构件，这款适配Runcam5摄像头的专用安装支架，就是针对QAV-S JohnnyFPV特别版5寸机架的装机需求开发的配套结构件。从实际装机的边界条件来看，这款支架预设了25度的镜头安装倾角，这个角度是5寸Freestyle机型花飞作业时的黄金视角区间，既能够保证高速前飞时前方航线视野充足，避免大角度推杆时画面被机架前梁遮挡，又能在做翻滚、倒挂、大角度俯冲等特技动作时，保留足够的地面参考视野，减少飞手的视觉判断误差。支架的主体采用包裹式腔体结构设计，

　　腔体的内轮廓完全匹配Runcam5摄像头的外壳曲面，安装时摄像头可以完全嵌入腔体内部，配合TPU材质本身的弹性阻尼特性，既能够实现零间隙的紧密贴合，避免飞行过程中摄像头出现松动移位，又能在炸机撞击时通过自身的形变吸收冲击能量，减少硬冲击直接传递到摄像头主板与镜头组件的概率，降低核心航拍设备的损坏风险。支架底部的安装脚采用四孔位法兰式设计，四个安装孔的孔位坐标完全匹配QAV-S机架前舱的摄像头安装座孔距，装机时不需要对机架进行额外的打孔、打磨修改，直接使用M2规格的螺丝就可以完成固定，安装脚与支架主体之间做了渐变式的壁厚过渡，避免应力集中导致的打印件断裂问题，同时四个安装脚的接触面做了0.2mm的微凸平面设计，

　　能够抵消机架安装面的轻微加工公差，保证支架安装后不会出现歪头、视角偏移的问题。从结构设计的减重逻辑来看，支架的左右两侧做了大面积的镂空开窗，一方面是为了减少打印材料的用量，降低支架本身的自重，避免前舱重量过大导致整机重心前移，影响飞行的操控手感；另一方面镂空开窗可以给工作中的Runcam5摄像头留出足够的散热空间，避免长时间录制时机身积热导致的录像中断、电池鼓包等问题。支架的顶部预留了一个穿线缺口，摄像头的供电线、视频传输线可以从这个缺口直接引出到机架的飞控舱内，走线路径更短，不会出现线材被支架挤压、飞行过程中线材晃动打桨的隐患。在实际的飞行测试场景中，这款支架的刚性表现完全满足花飞动作的需求，在做急停、急转弯、大油门拉升等动作时，

　　支架不会出现共振形变，摄像头画面不会出现高频抖动的果冻效应；在炸机测试中，当飞行器以30km/h左右的速度正面撞击障碍物时，支架会通过自身的弹性形变卸掉大部分冲击力，摄像头不会出现直接磕碰硬物的情况，哪怕支架本身出现轻微的形变，因为TPU材质的记忆特性，撤去外力后可以快速恢复形状，不需要频繁更换配件。不同于通用型摄像头支架需要搭配大量缓冲胶圈、调整垫片才能适配不同机型，这款支架是针对特定机架与特定摄像头型号做的一对一适配设计，所有的安装尺寸、视角角度、避让空间都做了精准的匹配，装机时不需要做任何的二次修改，就可以达到最佳的安装效果，对于追求装机效率、飞行稳定性的FPV从业者与爱好者来说，能够大幅减少装机调试的时间成本，同时提升整机的飞行可靠性。
