适配五寸穿越机的双分集TBS天线安装固定座

　　在FPV穿越机的实际飞行场景中，图传信号的稳定性直接决定飞行体验与飞行安全，尤其是五寸自由式穿越机在做花飞动作、穿障飞行时，机身姿态快速翻转，传统垂直布置的天线很容易因为姿态变化出现信号遮挡，甚至在炸机时直接磕碰断裂。这套天线安装结构针对QAV-S JohnnyFPV特别版五寸FPV自由式机型开发，核心解决双分集TBS跟踪器天线的后置安装固定问题，兼顾信号收发角度与结构抗冲击性能。

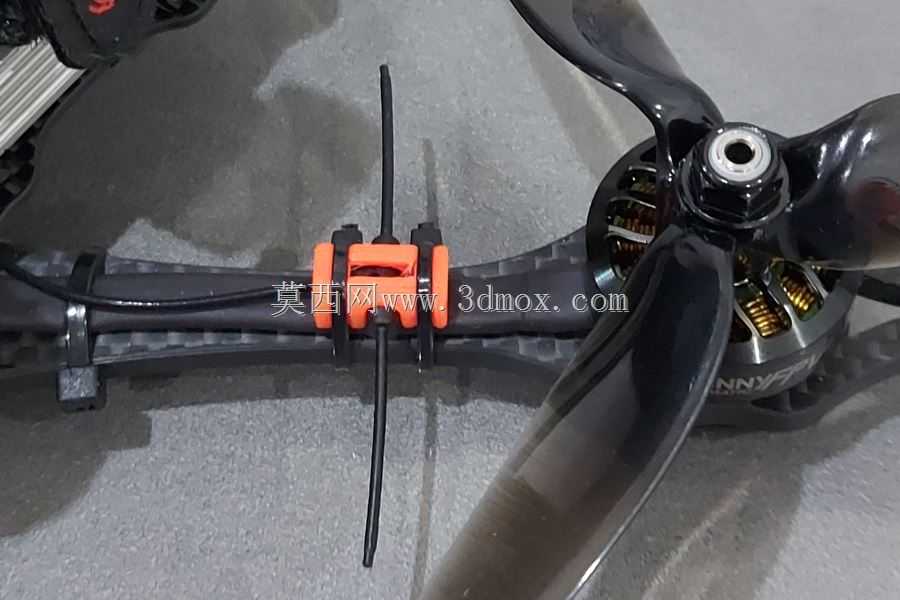

　　从实际装机的使用需求出发，这套固定结构没有采用常见的垂直天线安装位，而是将安装位置设置在机身后臂的左右两侧，适配小规格拉链系带完成锁紧固定，整个结构采用一体化卡接设计，安装时不需要额外搭配支撑材料，天线卡入固定槽后即可完成限位，配合拉链带的束紧力，能够在大机动飞行的强振动环境下保持天线位置不偏移，不会出现天线松脱导致的信号角度偏移问题。结构设计时充分考虑了FDM打印的工艺特性，采用PLA材料打印即可满足使用强度要求，没有设置大角度悬空结构，打印时不需要额外添加支撑，打印完成后去除少量毛边即可直接装机使用，结构壁厚经过优化，在保证足够抗冲击强度的前提下尽可能控制重量，避免给五寸机增加不必要的飞行负载。

　　安装边界方面，这套固定座完全适配对应机型的后臂碳管管径，固定座的卡槽内径与碳管外径做了小间隙配合，卡装后不会出现沿碳管轴向滑动或周向转动的问题，天线安装槽的尺寸匹配常用的TBS四芯天线外径，卡入后天线与固定座之间没有多余旷量，天线出线位置做了圆角过渡处理，避免飞行中振动磨损天线外皮。结构的整体外形做了切角优化，没有突出的尖锐棱角，炸机时能够顺着冲击力方向卸力，不会因为结构硬脆直接断裂，同时固定座的安装位置避开了飞控、电调的电磁干扰区域，天线布置在后臂两侧时，无论机身处于正飞、倒飞、侧飞的任何姿态，始终有一侧天线处于无遮挡的信号收发角度，能够最大程度发挥双分集接收机的信号切换优势，减少飞行中的信号断连风险。

　　在实际装机测试中，这套固定结构安装完成后，天线的伸出长度与位置不会干涉螺旋桨的旋转范围，全油门飞行时不会因为气流扰动出现天线抖动的问题，多次轻度炸机后固定座没有出现开裂、松脱的情况，天线始终保持在预设的安装角度，相比传统的垂直天线安装方式，在低空穿障、机身大角度倾斜飞行时，信号强度的波动明显更小，不需要额外调整天线角度就能获得稳定的图传与遥控信号连接。整个结构没有多余的复杂特征，所有的安装孔位、卡槽尺寸都经过实际装机验证，不需要二次打磨修改就能直接装配，对于同规格后臂管径的其他五寸穿越机机型，也可以根据实际碳管尺寸微调卡槽参数后适配使用，兼顾了专用适配性与一定的通用扩展空间。
