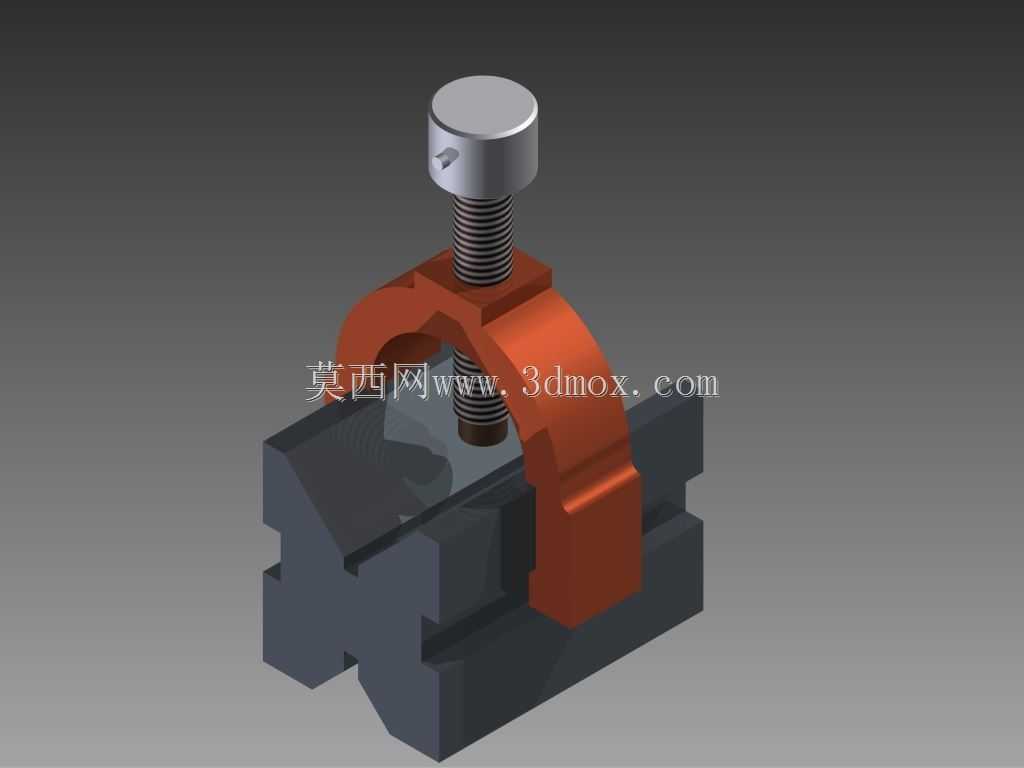

机加工用弓形夹压紧式V形块夹具结构

　　在轴类、套类回转体零件的铣削、钻削、磨削工序中，工件的定位装夹精度直接决定最终加工尺寸的形位公差表现，这款带弓形压紧结构的V形块，正是针对中小直径回转体零件装夹痛点设计的手动工装。日常车间作业里，普通光面V形块仅能完成径向定位，工件受切削力时容易出现周向转动、轴向窜动，需要额外搭配压板、螺栓压紧，不仅装夹步骤繁琐，还容易因为压紧点选择不当压伤已加工表面，这套结构把定位与压紧功能集成在同一基座上，省去了额外搭配压紧组件的调试时间。

　　从结构设计逻辑来看，基座采用整体式灰铸铁材质的V形定位座，V形槽夹角选用机械加工工装通用的90度设计，槽面做了淬火处理提升耐磨性能，可适配直径在一定区间内的圆柱类工件，V形槽的对称度公差控制在0.01mm以内，保证工件装夹后轴线与机床工作台面的平行度满足精加工要求。压紧部分采用拱形弓形夹结构，相比传统的直压板结构，弓形夹的拱形让位空间可以避开工件上方的加工区域，避免刀具进给时与压紧件发生干涉，夹体与工件接触的弧面做了圆角过渡，不会在工件表面留下压痕。

　　顶部的压紧调节采用细牙螺纹传动结构，螺纹副配合间隙控制在0.02mm以内，转动顶部的滚花旋钮即可带动弓形夹上下移动，实现对工件的快速夹紧与松开，螺纹尾部做了防脱设计，避免调节过程中夹体从基座上脱落。基座两侧设计有平行的定位凸台，可直接适配机床工作台上的标准T型槽安装，安装时只需通过T型螺栓将基座固定在工作台指定位置，无需额外找正V形槽的方向，大幅缩短工装换装的辅助时间。

　　实际应用场景中，这套工装可直接用于普通铣床、钻床、工具磨床的单件小批量生产装夹，也可搭配在检测平台上用于轴类零件的径向圆跳动、同轴度检测，相比三爪卡盘装夹，V形块定位不会对薄壁套类工件造成装夹变形，相比双顶装夹，不需要预先在工件两端加工中心孔，可直接对毛坯轴、光轴进行快速装夹。设计过程中特意控制了整体结构的高度尺寸，压紧状态下整体高度不会超出普通机用虎钳的最大开口高度，也可直接放置在平口钳钳口内配合使用，拓展了工装的适用场景。

　　结构细节上，弓形夹与基座的配合采用燕尾槽导向结构，保证夹紧过程中夹体始终沿V形槽的对称中心方向移动，不会出现偏斜导致的工件夹紧力不均，夹紧力大小可通过顶部旋钮的拧紧力矩控制，针对不同材质的工件，比如铝件、铜件等软质金属工件，可适当减小拧紧力矩避免夹伤工件，针对钢件、铸铁件等硬质工件，可适当增大拧紧力矩保证切削过程中工件不发生位移。V形槽的底部设计有排屑缺口，加工过程中产生的切屑、切削液可顺着缺口排出，不会堆积在V形槽内影响工件的定位精度，日常维护时只需用压缩空气吹扫即可清理槽内杂物，不需要拆解工装。

　　从安装边界来看，基座底面为精加工平面，平面度公差不大于0.005mm，安装时与工作台面完全贴合，不会出现翘曲情况，整体结构的重心落在基座中心位置，即使高速切削产生振动，工装也不会出现移位。弓形夹的最大开合行程可覆盖常见的中小直径轴类零件装夹需求，不需要更换不同规格的压块即可适配多种直径的工件，减少了车间内工装的储备种类，降低了工装管理成本。在做三维建模时，所有配合面都预留了合理的公差间隙，螺纹连接部分按照机械设计标准做了牙型仿真，导向燕尾槽的配合公差选用H7/g6间隙配合，既保证运动顺畅，又不会出现过大的间隙影响夹紧精度，模型可直接用于工装的加工出图，也可作为机加工虚拟仿真教学的演示模型使用。
