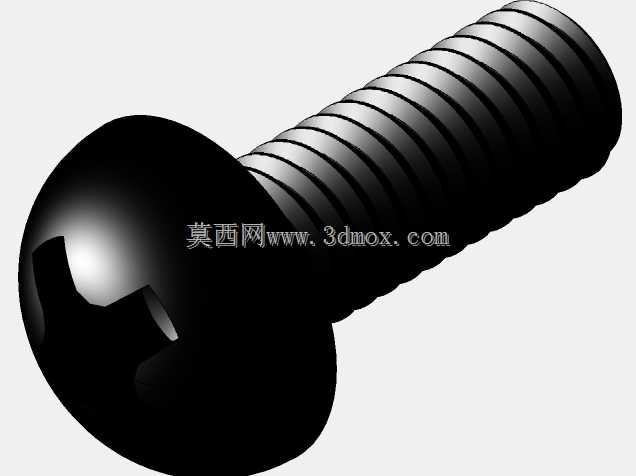

M3规格8mm长黑色尼龙盘头十字螺栓

　　做消费电子结构设计快十年，经手的非金属紧固件选型少说也有上百种，这款M3规格长度8mm的黑色尼龙盘头螺栓，是我在做传感器内置安装、绝缘结构固定时反复用到的一款标准件。先从实际应用场景说，这类尼龙螺栓最常出现在需要绝缘隔离的装配环节，比如PCB板与塑料壳体的连接、传感器模块与金属支架的绝缘固定、低压电气舱内部的非金属紧固，还有一些对防腐蚀有要求的户外小型设备外壳装配，毕竟尼龙材质本身不导电，也不会像金属螺栓那样在潮湿环境下产生锈迹污染周边结构件，黑色的着色处理也能适配多数深色设备的内部外观要求，不会出现亮银色金属件在透光壳体下显形的问题。

　　说回产品本身的功能特性，盘头的设计是这类螺栓最实用的结构点，盘头的头部直径比沉头螺栓更大，拧紧时的承压面更宽，不需要在被固定件上加工沉孔，直接在光孔上就能完成锁紧，对于壁厚较薄的塑料壳体、PCB板这类不能加工沉孔的零件来说，盘头结构能有效分散锁紧压力，避免压裂被固定件。头部的十字槽设计适配常规的十字螺丝刀，不需要专用的拧紧工具，不管是产线批量装配还是后期售后维护，都能快速找到适配工具完成拆装，这点比内六角、梅花槽的非标槽型实用性强很多。材质选用的尼龙具备一定的自润滑性，拧入塑料螺母或者预制的塑料螺纹孔时，不会像金属螺钉那样刮伤螺纹牙，反复拆装的磨损率也比金属件低不少，适合需要多次拆装维护的模块结构。

　　从设计思路上拆解这款螺栓的参数逻辑，M3的公称直径是小型设备装配里最通用的螺纹规格，不管是标准塑料螺母、预制螺纹孔还是自攻适配的光孔，M3的配套件供应链成熟度极高，不需要单独开模定制配套紧固件，能大幅降低整机的物料成本。8mm的总长度是经过实际装配验证的常用尺寸，适配2mm到5mm总厚度的叠层固定场景，比如1mm厚的PCB板加3mm厚的塑料固定柱，加上盘头本身的厚度，拧紧后螺杆露出螺纹的长度刚好在2到3牙的合理范围，不会因为螺杆过长顶到壳体内侧的其他元器件，也不会因为长度不够导致啮合牙数不足出现松脱。黑色的着色不是单纯的外观处理，多数黑色尼龙是在原料里添加了炭黑成分，能提升材质的耐老化性能，在有少量紫外线照射的半户外场景下，比原色尼龙的使用寿命更长，也不容易出现材质发黄变脆的问题。

　　再讲实际选型时需要注意的安装边界，首先是锁紧扭矩的控制，尼龙材质的拉伸强度比钢制螺栓低很多，M3规格的尼龙螺栓推荐锁紧扭矩一般在0.3N·m到0.5N·m之间，扭矩过大很容易拧断螺杆或者拧裂盘头，尤其是在自动化产线用电动螺丝刀装配时，必须提前调好扭矩档位，不能按钢制螺栓的扭矩参数设置。然后是安装孔的尺寸配合，穿过螺栓的光孔直径建议做到3.2mm到3.3mm，间隙太小容易因为塑料件的注塑公差导致螺栓穿装困难，间隙太大则会出现固定件错位的问题。如果是用在有振动的设备上，不建议单独靠尼龙螺栓的螺纹自锁防松，最好搭配尼龙垫圈或者点少量可拆卸螺纹胶，因为尼龙材质的弹性模量比金属低，长期振动下容易出现预紧力衰减的问题。还有温度适用边界，普通尼龙材质的长期工作温度建议控制在-20℃到80℃之间，超过这个温度范围材质会出现变软或者变脆的问题，要是用在靠近热源的位置，就需要换耐高温的改性尼龙材质，这点在选型时一定要提前核对设备的工作环境温度。

　　实际建模的时候要注意几个容易出错的细节，盘头的头部曲面不是标准的半球形，靠近螺杆根部的位置有一圈很小的过渡圆角，这个圆角是注塑成型时的工艺圆角，建模时不能省略，不然开模的时候会出现应力集中导致头部开裂的问题。十字槽的深度要符合标准件的通用尺寸，槽太深会降低盘头的结构强度，槽太浅则会出现螺丝刀打滑拧毛槽口的问题。螺纹部分的牙型要按标准的公制M3螺纹建模，牙距0.5mm，螺纹收尾的位置要做不完整牙的过渡，不要把螺纹直接切到螺杆根部，不然实际生产时螺杆和头部连接的位置会因为应力集中容易断裂。还有整个零件的拔模角度，因为是注塑件，螺杆部分要做顺着脱模方向的微小拔模，头部的外表面也要做对应角度的拔模，不然注塑脱模的时候容易出现刮伤表面的问题。

　　这类非金属紧固件看起来是很小的标准件，但在实际结构设计里往往会影响整个装配环节的可靠性，很多新手工程师选型时只看螺纹规格和长度，忽略材质、头型、安装扭矩这些细节，最后量产时出现螺栓断裂、压裂壳体、松脱的问题，反而要花更多精力去整改。把这类标准件的参数、适用场景、安装边界摸透，才能在选型时快速匹配到合适的零件，减少后期的整改成本。
