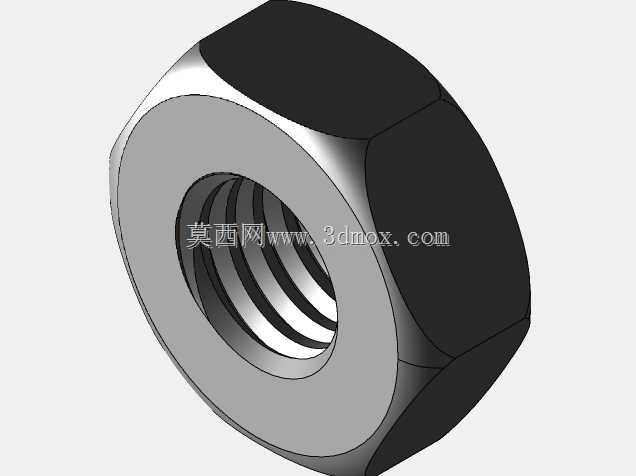

M3规格六角内螺纹紧固件结构设计

　　在精密仪器、小型电子设备装配、传感器安装固定这类对安装空间有严格限制的场景里，小规格螺纹紧固件的选型直接决定了装配结构的可靠性与紧凑性，M3六角螺母作为公制螺纹标准件里应用频次极高的一类，其结构设计的合理性会贯穿从零部件建模到实际装配的全流程。做这类标准件的三维建模时，首先要紧扣实际安装的边界条件，不能只照着理论螺纹参数画外形——六角对边、对角尺寸要严格匹配通用扳手的夹持规格，不然实际装配时会出现扳手卡不住、拧动打滑的问题，厚度方向的尺寸也要兼顾螺纹啮合长度与安装空间的平衡，M3规格的螺母如果做的过厚，会挤占传感器这类小型器件的安装空间，做的过薄又会导致螺纹啮合牙数不足，受振动载荷时容易出现滑牙、松脱的故障。

　　从功能特性来看，这类六角螺母依靠内螺纹与对应规格的外螺纹件配合，实现两个或多个零部件的可拆卸紧固连接，在仪器仪表类的装配场景里，经常用来固定PCB板、传感器外壳、小型结构支架，配合平垫、弹垫使用时还能提升防松性能，应对设备运行过程中的轻微振动。建模过程中，内螺纹的参数设置是核心，牙型角、螺距、小径大径的尺寸都要符合公制普通螺纹的公差要求，不能出现螺纹配合过紧拧不动或者过旷有间隙的问题，很多新手建模时容易忽略螺纹收尾的结构，实际生产里的螺母内螺纹两端都有倒角，既方便外螺纹件的导入对准，也能去除螺纹端部的毛刺，避免装配时刮伤螺纹牙型。

　　外形结构上采用正六角形的设计不是随意选择的，这种结构能在最小的外接圆尺寸下提供足够的扳手夹持面，相比四方螺母，六角结构每次拧动只需要60度的转动空间，在安装空间狭窄的仪器内部，不用大角度转动扳手就能完成拧紧操作，这也是小规格紧固件普遍采用六角外形的核心原因。建模时六个夹持面的平面度、相邻面的夹角公差都要符合标准件的精度要求，不然批量装配时容易出现夹持受力不均，拧动时棱角磨损的问题。

　　从安装边界来看，M3螺母的适配场景非常广泛，不管是3D打印的结构件、钣金冲压的安装支架，还是机加工的金属零部件，只要预制了M3规格的过孔或者螺纹柱，都能配合使用，安装时需要预留的扳手空间也相对较小，对边尺寸对应的扳手活动半径不需要太大，适合密集排布的安装点位，比如多传感器阵列的安装支架上，多个M3紧固点位可以靠的很近，不会出现扳手互相干涉的问题。设计这类零件的三维模型时，还要考虑实际生产的工艺性，六角外形如果是冷镦工艺生产，建模时要在棱角处预留微小的工艺圆角，避免冷镦成型时出现应力集中导致的开裂，内螺纹的加工如果采用攻丝工艺，螺纹的有效长度也要符合攻丝工艺的可达性，不能设计成通身全螺纹却忽略攻丝时的退刀空间，虽然标准螺母是通螺纹，但在定制化的改型设计里，这点尤其需要注意。

　　在传感器安装的具体场景里，M3螺母的紧固力不需要太大，刚好能把传感器壳体固定在安装面上不发生位移即可，过大的拧紧力反而会导致塑料材质的传感器外壳开裂，或者PCB板上的安装孔被压溃，所以建模时不需要额外做加强结构，标准的厚度尺寸已经能满足常规拧紧力矩下的强度要求。很多结构工程师在做小型设备的装配设计时，会优先选用M3规格的紧固件，就是因为其通用性强，不管是采购标准件还是做定制改型，供应链都非常成熟，对应的装配工具也随处可见，不会出现特殊规格紧固件需要定制工具、采购周期长的问题。

　　做三维建模的时候，还要注意螺纹的渲染与实际结构的区分，很多效果图里的螺纹看起来非常锐利，但实际生产出来的螺母螺纹牙顶是有微小圆角的，不会像刀刃一样锋利，建模时如果把牙顶做的过于尖锐，不仅不符合实际生产的零件状态，在做3D打印手板验证的时候还会出现螺纹牙型脆断的问题。另外，螺母两端的倒角尺寸也要统一，一般是45度倒角，倒角深度刚好覆盖螺纹的大径，这样装配时外螺纹件能很顺畅的对准内螺纹入口，不会出现螺纹错牙的情况，这一点在自动化装配的场景里尤其重要，自动送钉拧紧设备对螺母入口的导向性要求很高，如果倒角尺寸不对，很容易出现拧歪、滑牙的故障，影响整线的装配效率。
