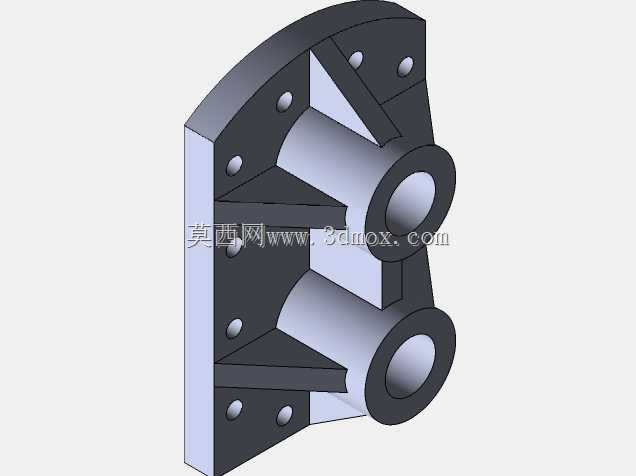

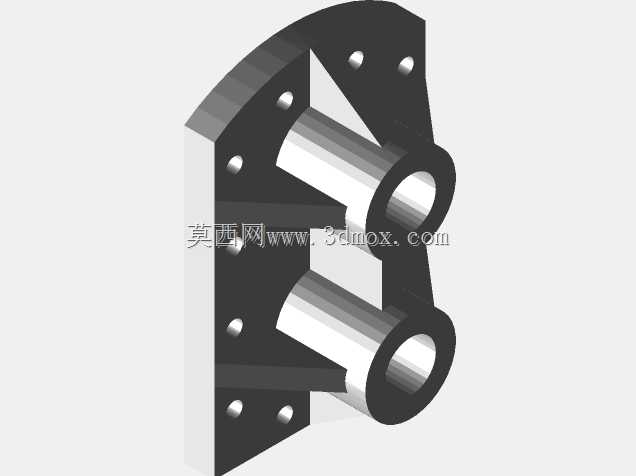

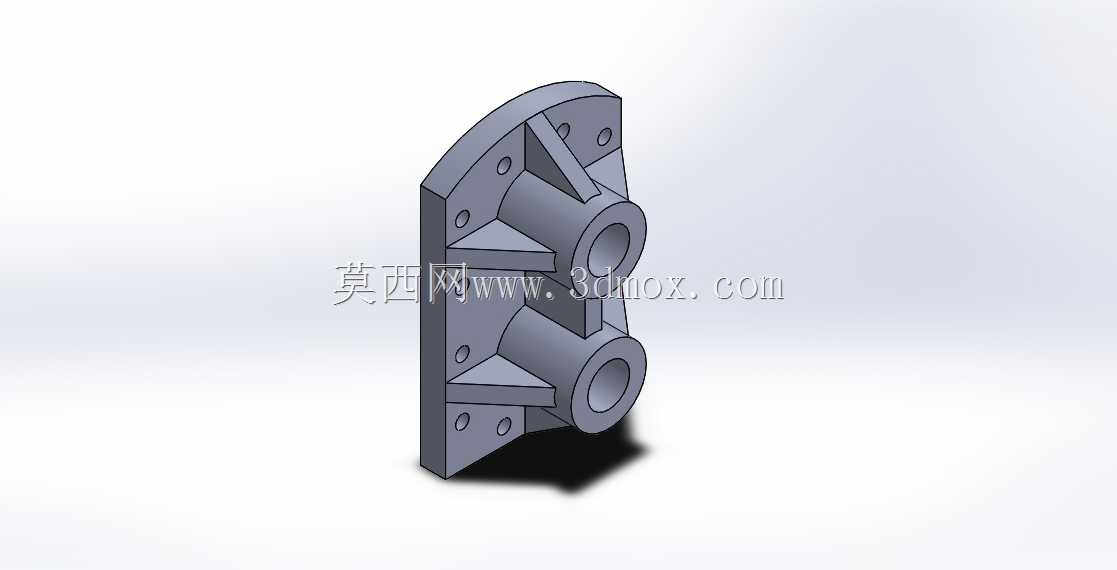

双筒带安装法兰机械支撑连接座

　　这类带弧形安装法兰的双筒支撑连接座，多应用在流体管路排布、气动执行组件的固定场景中，承担管路对接、元件承载的双重作用，常见于小型液压站阀组周边、车间集中供气支路的终端固定位，也会用在中小型自动化设备的管线转接工位，避免管路悬空产生的振动疲劳，同时保证对接接口的同轴度公差。从结构设计逻辑来看，背部的弧形安装法兰是整个零件的安装基准，法兰面上均匀分布的沉头安装孔，可适配内六角圆柱头螺钉完成与安装基面的锁附，弧形轮廓的设计是为了匹配圆柱形安装基面的贴合需求，比如固定在圆管外壁、圆柱形设备壳体侧面时，能保证安装面完全贴合，不会出现线接触导致的锁紧应力集中。法兰与前方两个平行布置的筒状结构之间，设置了多道三角形加强筋，

　　筋板分别连接法兰平面与筒身的圆柱面、上下两个筒身的衔接位置，这种筋板布局可以在不额外增加零件整体壁厚的前提下，大幅提升两个筒身的抗弯曲、抗扭转刚度，当筒身内部接入管路、承受介质压力或者外接元件重量时，筋板可以将载荷均匀传递到背部的安装法兰上，避免筒身根部出现应力断裂的问题。两个筒状结构为同轴平行布置，内孔为光滑通孔，可作为流体介质的流通通道，也可穿装导向轴类零件完成直线运动的导向支撑，筒身端部的环形凸台一方面可以增加内孔的有效配合长度，提升对接或者导向的稳定性，另一方面也能作为密封件的安装定位面，加装O型圈或者平垫片后即可实现端面密封，防止介质泄漏。从安装边界来看，零件整体的厚度方向尺寸以法兰背面为安装基准面，

　　两个筒身的外伸长度需要匹配安装位置的操作空间，避免与周边其他运动部件产生干涉，法兰上的安装孔孔位公差需要控制在±0.1mm范围内，保证现场安装时可以顺利对准基面的螺纹孔，两个筒身的内孔同轴度、与法兰安装面的垂直度公差需要控制在7级精度以内，若作为流体通道使用，内孔表面粗糙度需要达到Ra3.2以下，减少介质流动的阻力，若作为导向支撑使用，内孔粗糙度需要达到Ra1.6以下，降低轴类零件往复运动的磨损速率。建模过程中需要优先确定法兰的弧形半径、安装孔的分布圆直径，再以法兰安装面为基准拉伸生成筒身基体，之后添加加强筋结构，最后对所有锐边进行C0.5的倒角处理，避免安装过程中划伤操作人员，同时去除加工过程中产生的毛刺，筋板与筒身、

　　法兰的衔接位置需要添加R2-R3的铸造圆角，符合铸造或者3D打印的工艺要求，避免应力集中导致的零件开裂。这类零件在实际选型替换时，需要重点核对两个筒身的中心距、内孔直径、法兰安装孔的孔位尺寸，保证与原有安装位的适配性，若用于承压场景，还需要根据工作压力计算筒身壁厚、筋板厚度是否满足强度要求，必要时可调整筋板数量或者壁厚尺寸，提升整体承载能力。
