辐条式轨道马车行走轮结构设计

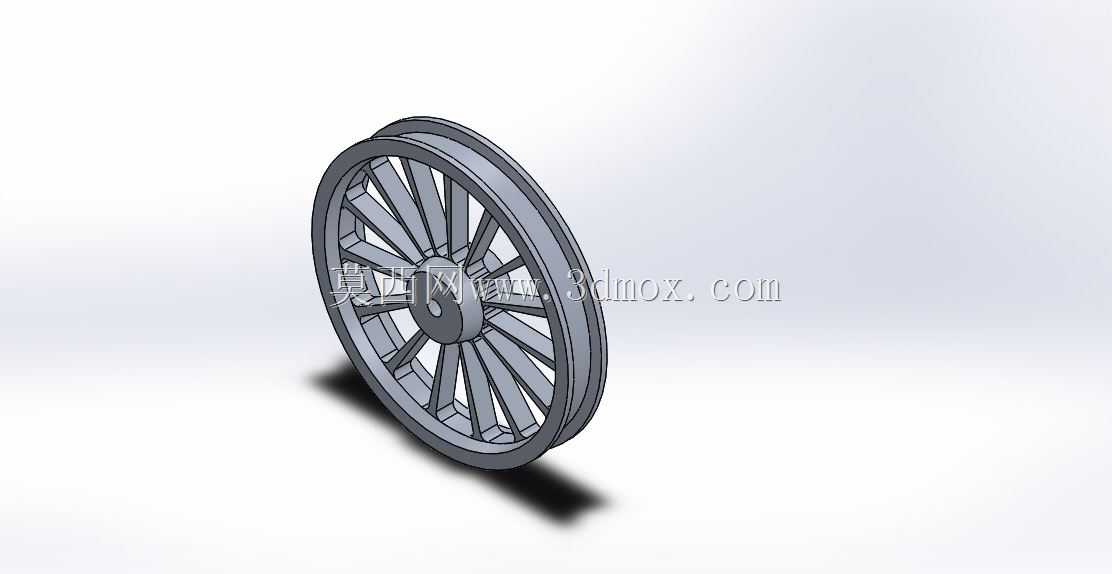

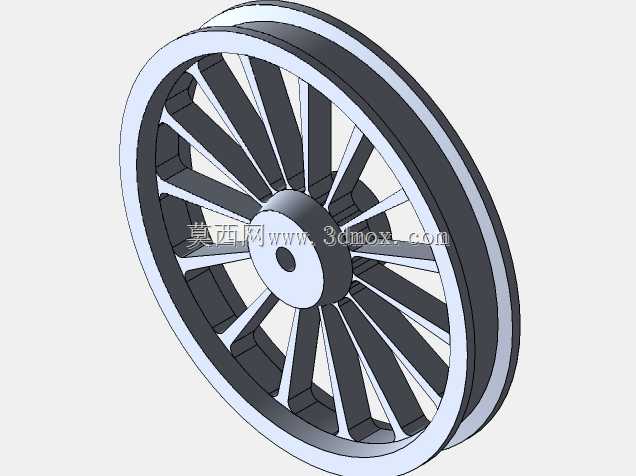

　　该辐条式轮体结构主要适配低速轨道行走类载具，常见于景区观光轨道马车、厂区轻型轨道转运车、复古轨道游览设备的行走端，承担整车载荷传递、沿轨道导向行进的核心功能，区别于普通充气橡胶车轮，这类刚性轮体可适配钢制轨道的硬接触工况，避免橡胶材质在轨道面的打滑、过度磨损问题，同时能承载更大的静载荷与动载荷，适配长期固定线路的往复行走需求。从结构设计逻辑来看，轮体采用多辐条对称排布形式，辐条沿轮毂中心呈放射状均匀分布，这种结构在保证轮体整体抗弯、抗扭强度的前提下，大幅削减了轮体的整体自重，相较于实心轮结构，同尺寸下自重可降低40%以上，同时辐条之间的镂空区域可减少轮体旋转过程中的风阻，也能避免轮面积攒杂物卡滞轨道。轮缘部分采用双侧凸起的限位结构，

　　凸起高度适配对应轨道的顶面宽度，行走过程中轮缘内侧与轨道侧面保持微小间隙，既可以保证轮体沿轨道顺畅滚动，又能在过弯、受侧向力时限制轮体脱出轨道，轮缘与轨道接触的踏面做了硬化处理设计，表面粗糙度控制在合理区间，降低长期滚动接触的磨损速率。轮毂部分为中心通孔结构，通孔直径适配标准车轴的安装尺寸，轮毂与辐条连接位置做了大圆角过渡，避免应力集中导致的辐条根部断裂问题，轮毂端面预留有轴端固定件的安装位，可通过键连接、锁紧螺母的方式将轮体与车轴刚性固定，保证扭矩传递的可靠性。从安装边界来看，轮体的轴向宽度、轮缘间距严格匹配对应型号轨道的安装尺寸，安装时需保证左右两轮的同轴度误差控制在允许范围内，避免轮体偏磨、运行卡滞；

　　轮体的径向尺寸根据载具的底盘高度、设计行走速度匹配，大直径轮体可更好的适配轨道接缝处的微小凸起，降低行走过程中的颠簸感，小直径轮体则可降低载具整体重心，提升低速重载场景下的运行稳定性。设计过程中需重点校核辐条的抗弯强度、轮缘的抗挤压强度，满载工况下辐条的最大应力需低于材料的许用应力值，轮缘受侧向冲击力时的变形量需控制在不脱轨的允许范围内；同时轮体做了动平衡优化设计，辐条的排布对称度、单根辐条的重量差控制在极小范围内，避免轮体高速旋转时产生径向跳动，影响行走平稳性。这类轮体的材质通常选用铸钢或者高强度球墨铸铁，部分轻量化场景也可采用铝合金材质，踏面可根据实际工况选择是否做淬火处理，提升表面耐磨性能；相较于焊接式轮体，

　　整体铸造或者机加工成型的辐条轮结构一致性更好，长期运行下的结构稳定性更强，维护成本更低，仅需定期检查轮缘磨损量、辐条是否存在裂纹即可，无需频繁更换易损件。在实际应用场景中，这类轮体不仅可用于复古轨道马车，也可适配小型轨道巡检车、厂区轻型轨道运输车、游乐场内的轨道类游览设备，只要匹配对应的轨道尺寸、载荷参数，即可快速完成适配安装，无需对轮体结构做大幅修改；设计时也预留了一定的改装空间，可在轮毂位置加装制动盘，适配带制动需求的载具场景，也可在轮辐位置加装装饰盖板，满足复古观光类载具的外观需求。
