星特朗双筒望远镜专用太阳能滤光片帽

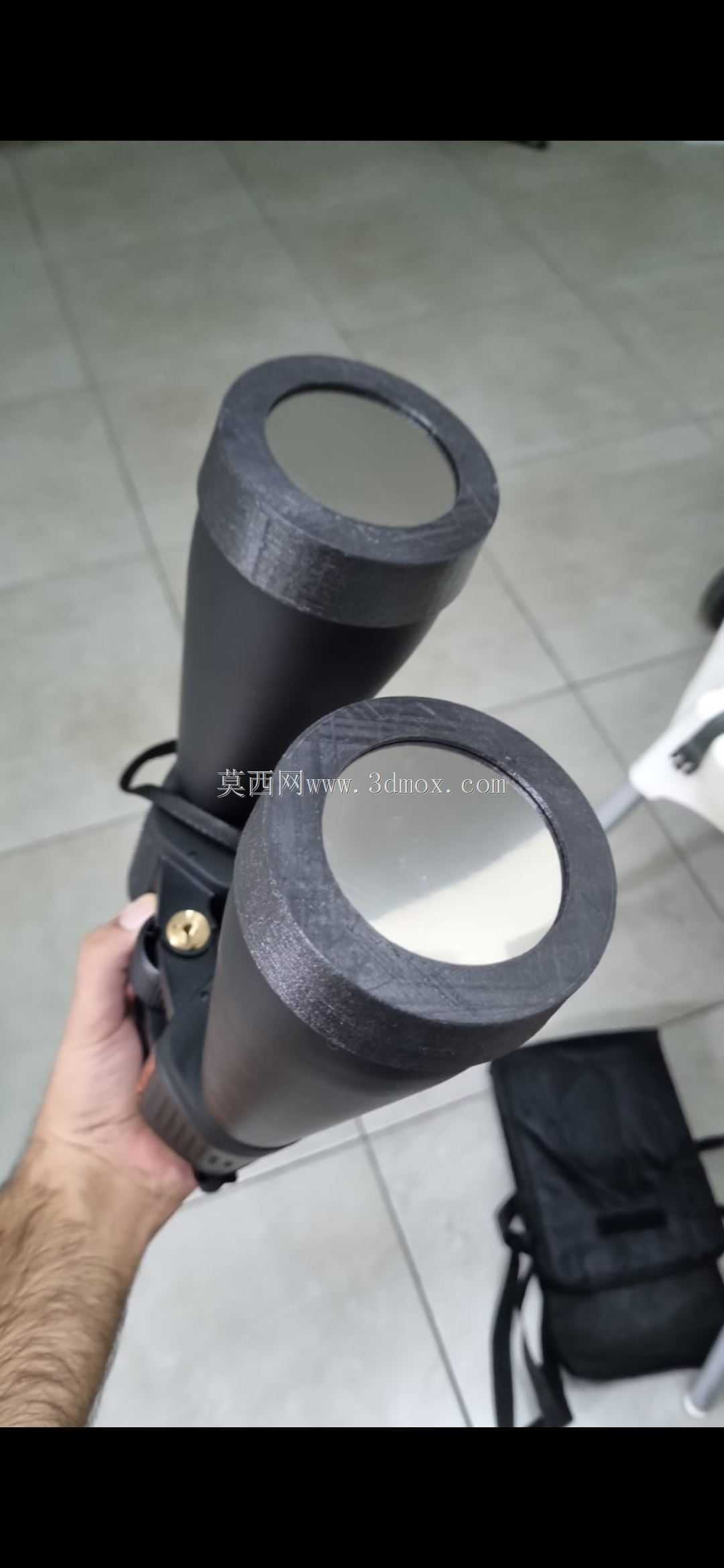

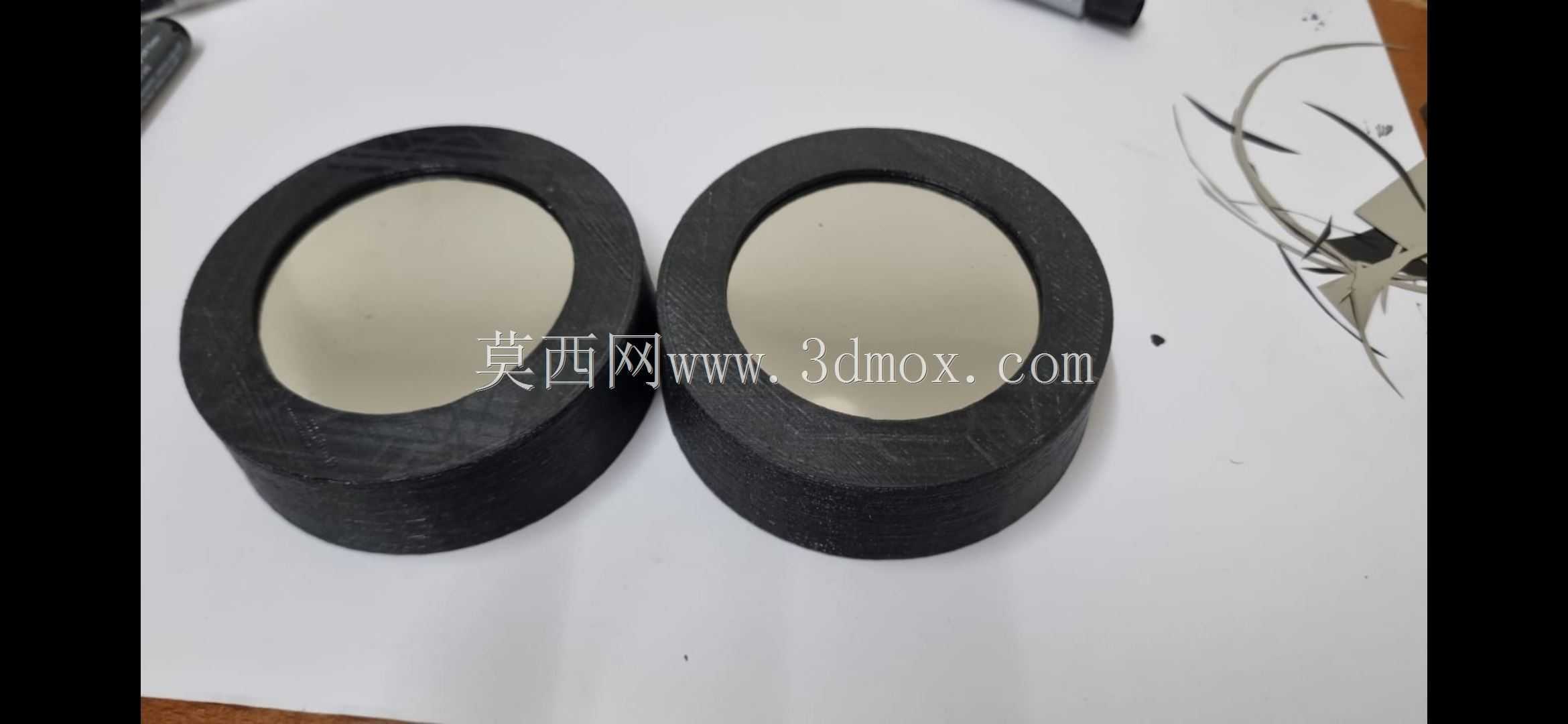

　　日常开展太阳观测作业时，普通双筒望远镜未加装专用滤光结构的情况下，强烈的太阳辐射不仅会损伤光学镜片镀膜，还会对观测者的视网膜造成不可逆的灼伤，常规的通用型滤光片往往存在安装贴合度不足、观测过程中易移位脱落的问题，存在极大的安全隐患。这款适配Celestron Skymaster 25x70双筒望远镜的滤光片帽，核心作用是为片状太阳滤光片提供可靠的安装承载结构，并非直接承担滤光功能，使用时可将Baadar片状太阳滤光片粘贴固定在帽体端面，即可为望远镜提供安全的太阳观测防护。

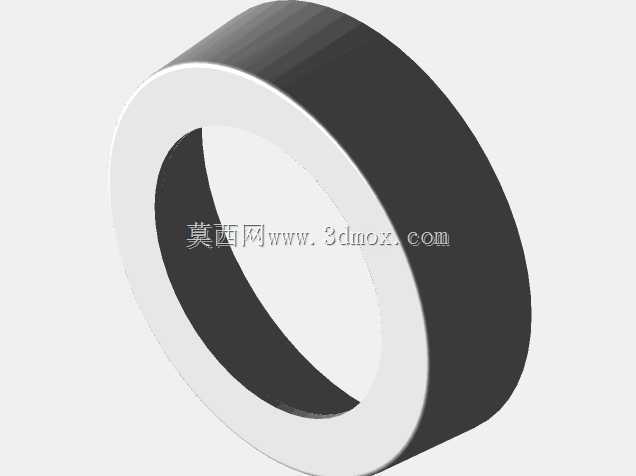

　　从结构设计逻辑来看，这款滤光片帽采用了环形套筒式结构，整体为等壁厚的环状设计，内孔尺寸完全匹配25x70双筒望远镜的物镜外径，安装时可直接套设在物镜筒前端，依靠帽体内壁与物镜筒外壁的过盈配合实现固定，无需额外设置锁紧螺丝或者卡扣结构，避免了额外结构件对物镜筒外壁的刮擦损伤，也简化了安装拆卸的操作流程。帽体的前端面设置有平整的环形贴合面，该平面的平面度控制在0.1mm以内，能够保证片状滤光片粘贴后完全贴合，不会出现局部翘边导致漏光的问题，贴合面的内径略小于滤光片的外径，能够为滤光片提供足够的粘接支撑面积，避免观测过程中滤光片受温度变化或者外力影响出现脱落。

　　考虑到天文爱好者常采用柔性耗材3D打印制作该配件，设计时将帽体的壁厚设置为2mm，既能够保证打印完成后结构具备足够的刚性，套设在物镜筒上不会出现形变松脱，也不会因为壁厚过大导致打印耗材用量过多、打印时间过长。帽体的轴向长度设置为15mm，其中10mm的长度为与物镜筒配合的套接段，剩余5mm的长度为前端滤光片的安装限位段，套接段的内壁做了0.2°的微小拔模斜度，既能够方便3D打印过程中的脱模操作，也能够让帽体套入物镜筒时越推越紧，保证安装后的连接可靠性，不会因为观测时的俯仰角度变化出现滑落。

　　在实际使用场景中，这款滤光片帽除了用于太阳观测时承载滤光片之外，日常收纳望远镜时也可以作为普通物镜端保护帽使用，能够阻挡灰尘、水渍溅落到物镜镜片表面，减少镜片擦拭清洁的频率，延长物镜镀膜的使用寿命。设计时特意将帽体的外边缘做了R1的圆角处理，没有尖锐的棱角，一方面是避免安装拆卸时棱角刮伤手部或者望远镜的镜身漆面，另一方面也能够减少打印完成后去除支撑、打磨毛边的工作量，即使是没有太多后期处理经验的爱好者，也能够打印出可以直接使用的成品。

　　从安装边界来看，这款滤光片帽的套接段内径严格匹配70mm口径物镜的筒身外径，适配的物镜筒外径公差范围在69.8mm-70.2mm之间，只要物镜筒前端没有突出的外置装饰环或者遮光罩卡扣结构，都可以直接安装使用。如果物镜筒前端带有突出结构，也可以通过适当打磨帽体内壁对应位置的方式实现适配，不会影响整体的安装强度。滤光片粘贴区域的内径为62mm，完全覆盖望远镜物镜的通光孔径，不会出现通光路径被遮挡的问题，保证观测时的视场完整，不会出现暗角。

　　不同于市面上售卖的金属材质滤光片转接环，这款采用柔性耗材3D打印的滤光片帽具备一定的弹性，套设在物镜筒上时不会对镜身的漆面造成压痕，即使在低温户外环境下使用，也不会因为材质变脆出现开裂的问题。结构上没有设置多余的镂空或者装饰结构，整体为封闭的环形结构，能够完全阻挡侧面的杂光进入物镜，避免杂光在镜筒内部形成反射眩光，影响太阳观测时的成像清晰度。帽体的外表面做了哑光质感的设计处理，打印时无需做抛光处理，即可减少外表面的反光，避免观测时阳光在帽体外表面反射干扰观测视线。
