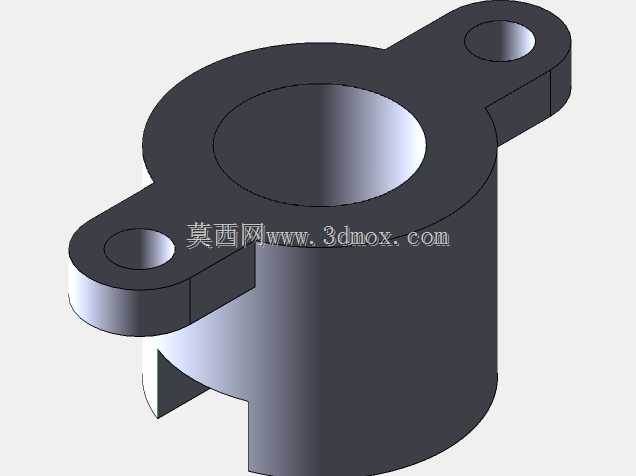

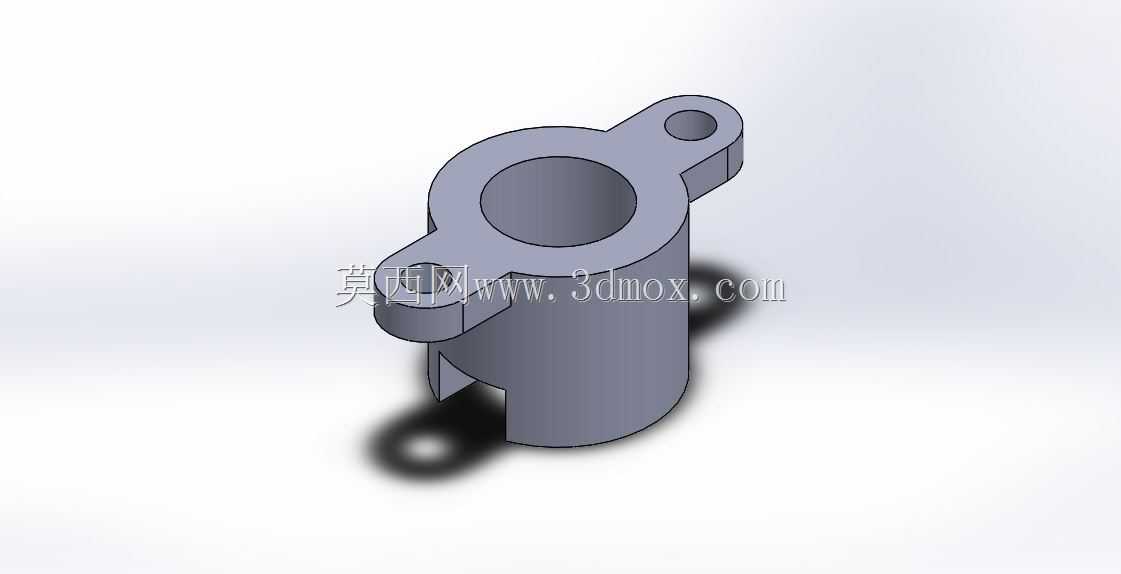

带双耳安装座的筒状机械支撑连接构件

　　该构件属于小型机械系统中的支撑定位类零件，在轻工自动化输送线、小型检测设备的传感安装工位、桌面级工装夹具的定位模块中都能见到这类结构的应用，主要承担轴类零件的径向定位、相邻组件的间隔支撑以及自身在安装基板上的固定功能。从结构功能来看，主体的中空筒腔是核心工作区域，内腔的圆柱面需要与穿过的导向轴、检测杆类零件保持小间隙配合，既要保证杆件能够顺畅轴向滑动或者周向转动，又要限制杆件的径向窜动，避免工作过程中出现偏摆影响检测精度或者传动稳定性。筒身下部开设的对称缺口，是为了适配安装平面上的定位凸台或者避让相邻零件的凸起结构，安装时缺口卡入对应凸台后，能够限制构件自身绕轴线的转动，不需要额外加装防转销，简化了装配工序。

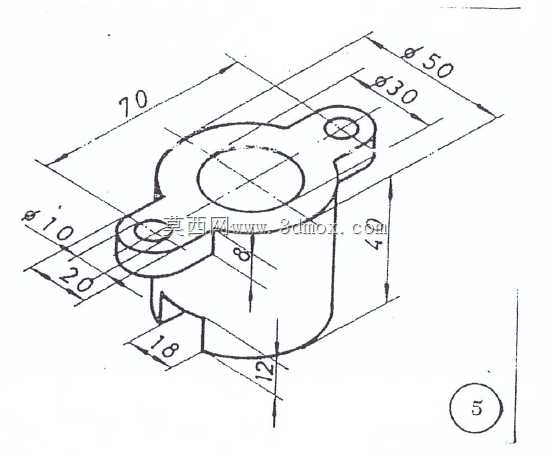

　　三个向外延伸的安装耳上都加工有同轴的光孔，其中两个耳片分布在筒身中上部的对称位置，第三个耳片位于筒身底部的侧方，这种三点式的安装布局相比双点固定拥有更好的抗倾覆能力，当构件受到侧向载荷时，底部的耳片能够分担大部分倾覆力矩，避免上部两个安装耳的固定螺丝受剪断裂。设计这类零件的时候，首先要根据内部穿过的杆件外径确定筒腔的内径尺寸，配合间隙一般控制在0.02mm到0.05mm之间，根据实际使用的工况精度要求调整，精度要求高的工位可以取更小的间隙，有相对滑动的场景可以适当放大间隙避免卡滞。筒壁的厚度需要根据承受的径向载荷计算，常规轻载工况下壁厚取内腔直径的1/8到1/6就能够满足强度要求，不需要额外做加强筋，

　　因为三个安装耳本身就对筒身起到了径向加强的作用，能够减少筒身受挤压产生的形变。安装耳的厚度要和配套使用的固定螺丝规格匹配，一般M3螺丝对应耳片厚度不小于2mm，M4螺丝对应厚度不小于2.5mm，耳片上的安装孔直径要比螺丝大0.2mm左右，预留一定的安装调整余量，方便装配时微调构件的位置，保证内腔和对应杆件的同轴度。安装边界方面，构件在安装平面上的投影轮廓要考虑三个耳片的外伸长度，布局相邻零件的时候要预留至少2mm的操作空间，方便拧紧固定螺丝的工具伸入；筒身的轴向高度要根据杆件的支撑长度需求确定，要保证杆件插入筒腔后的配合长度不小于内腔直径的1.2倍，避免支撑长度不足导致杆件晃动。筒身上端的开口边缘做了小倒角处理，

　　一方面是去除机加工产生的毛刺，避免装配时刮伤杆件表面，另一方面也能引导杆件顺利插入筒腔，降低装配对位的难度。底部的缺口宽度要和适配的定位凸台保持小间隙配合，缺口的深度要保证卡入凸台后，构件的安装底面能够完全贴合安装平面，不会出现翘曲，保证固定后的稳定性。这类零件的建模过程需要先绘制主体筒身的回转轮廓，通过拉伸或者旋转命令生成基础实体，之后依次绘制三个安装耳的轮廓拉伸合并，再切除出内腔、安装孔和底部的缺口，最后添加边缘的倒角和圆角，建模时要注意各个特征的同轴度、对称度公差要求，尤其是上部两个安装耳的孔位要保持同轴，避免安装时螺丝无法顺利穿过。实际应用中如果是用于检测工位的传感器安装，还可以根据传感器的出线方向在筒身侧面预留穿线孔，不过当前这个练习模型是基础结构版本，掌握这类带安装耳的筒状支撑件建模逻辑后，可以根据实际工况灵活调整结构细节，比如改变安装耳的数量、调整缺口的位置和尺寸、在内腔添加油槽用于润滑相对运动的杆件等。
