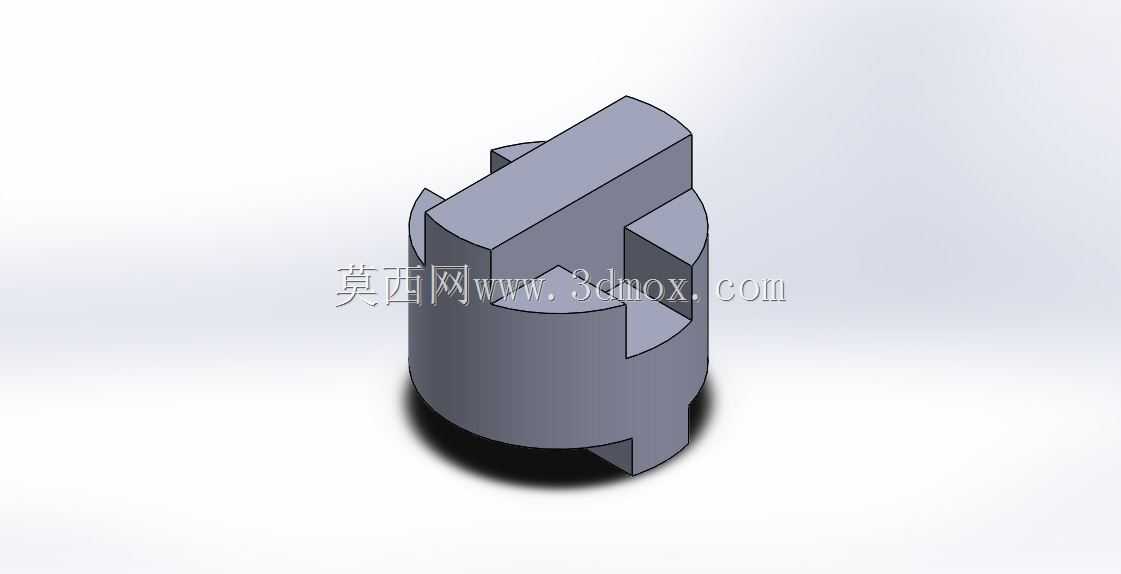

带卡槽圆柱连接结构零件建模练习

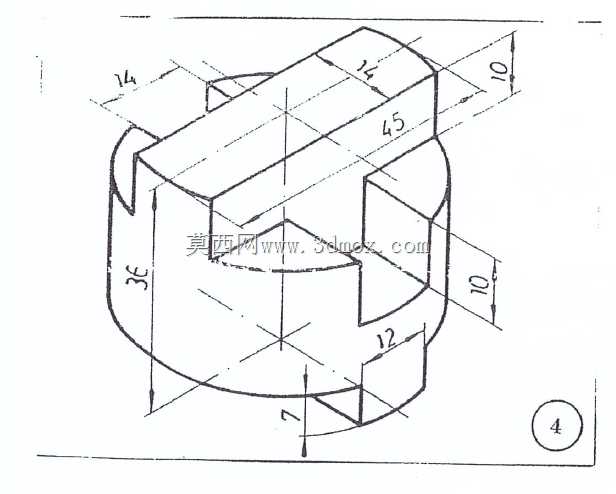

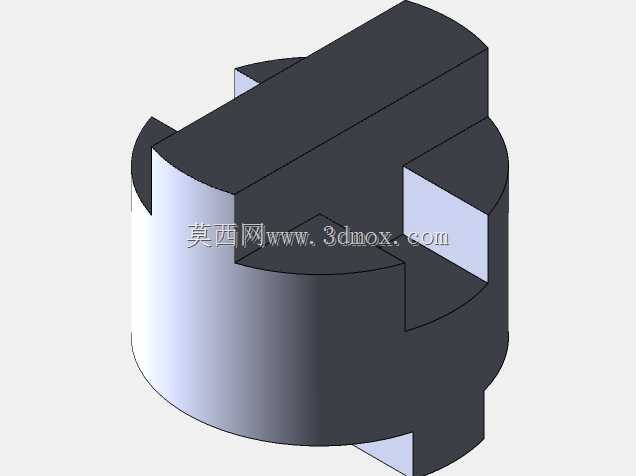

　　这类带多组卡槽的圆柱类连接零件，常出现在小型传动机构、传感组件安装位、快拆式工装夹具的连接环节里，日常做结构设计时经常会碰到类似的构型，很多初学者刚接触三维建模时，容易在这类零件的特征顺序上踩坑，要么先做了外圆切除再做凸台导致特征报错，要么忽略了卡槽的对称度要求，做出来的零件装上去出现卡滞、间隙不均的问题。从实际使用场景来看，这类零件主要承担周向限位、轴向插接的连接作用，圆柱基体部分一般是插入对应安装孔内，外圆的配合公差多选用H7/h6的间隙配合，保证插拔顺畅的同时不会出现过大的径向晃动，而外伸的凸台和对应的卡槽，是用来和对接零件的凹凸结构咬合，传递小扭矩的同时，防止两个对接件出现相对转动，在一些小型检测设备的传感模块安装位，这类结构可以不用额外打销钉，就能实现快速拆装，维护的时候不用额外工具就能拔插更换组件，比传统的螺纹连接加销钉定位的结构节省不少装配时间。做这个零件的建模时，首先要理清特征的先后逻辑，第一步先做底部的圆柱基体，确定整体的外圆直径和总高度，这部分是整个零件的安装基准，圆柱的下端要做微小的倒角，避免安装时切边刮伤安装孔的内壁，也能起到导入导向的作用。之后再做上部的凸台结构，这里要注意凸台和圆柱基体的同轴度要求，凸台的侧面和圆柱面的衔接处要做合理的圆角过渡，避免应力集中，要是零件用在有反复插拔的工况下，直角衔接的位置很容易因为应力集中出现崩边，影响零件的使用寿命。接下来是切除卡槽的步骤，很多初学者容易直接在圆柱面上做拉伸切除，

　　忽略了卡槽的对称分布要求，实际加工时这类卡槽都是圆周均布或者对称布置的，建模时要先做一条过中心的基准轴，用圆周阵列或者镜像特征来做卡槽，保证每个卡槽的位置度一致，不然装的时候会出现某一侧卡紧、另一侧有间隙的问题，卡槽的侧壁要和零件轴线保持平行，槽底的圆角要和加工刀具的半径匹配，要是设计的槽底圆角过小，加工时需要用更小直径的铣刀，会增加加工成本，也容易出现断刀的问题。从安装边界来看，这个零件的总长度要匹配安装孔的深度，插入端的长度不能超过安装孔的有效深度，不然会出现零件装不到位，对接面贴合不严的问题，上部凸台的外伸尺寸要和对接零件的凹槽深度匹配，预留0.1mm左右的轴向间隙，避免热胀冷缩的时候出现顶死的情况。另外还要注意，

　　这类零件如果是用在传感组件的安装位，材质一般选用POM或者铝合金，POM材质自润滑性好，插拔的时候磨损小，铝合金材质重量轻，强度也能满足小扭矩传递的需求，建模的时候不用额外做材质的设定，但结构上要考虑不同材质的加工特性，比如塑料件的话卡槽的壁厚要均匀，避免注塑的时候出现缩痕，金属件的话要考虑铣削加工的走刀路径，不要出现刀具无法到达的封闭内角。很多初学者练这类零件的时候，只会照着尺寸把形状做出来，不会去考虑后续的加工和装配问题，比如卡槽的边缘做了直角没有倒角，装配的时候容易刮伤对接零件的表面，或者凸台的高度做的过高，导致对接时出现干涉，其实做这类基础零件的建模练习，核心不是把形状画对，而是要在建模的过程中思考每个特征的作用，

　　每个尺寸的设计依据，比如为什么卡槽的宽度要做这个尺寸，是因为要匹配对接凸台的宽度，同时要预留配合间隙，为什么圆柱的外圆要选这个直径，是因为要和标准的安装孔尺寸匹配，不用额外定制刀具。还有一个容易忽略的点，就是零件的拔模角度，如果是塑料注塑件的话，圆柱面和卡槽侧壁都要做微小的拔模角度，一般取0.5到1度，方便注塑后脱模，但如果是金属机加工件的话就不需要拔模，建模的时候要根据零件的加工工艺来调整特征参数，不能不管工艺直接硬画。这类结构虽然简单，但在很多小型设备里都能看到类似的构型，比如快拆式的传感器接头、小型工装的定位销、玩具传动结构的连接轴，都是在这个基础结构上做尺寸调整和特征增减，把这个基础结构的建模逻辑摸透，后续碰到类似的连接类零件，就能快速理清建模思路，也能在设计的时候提前考虑到加工和装配的问题，减少后续改模、返工的概率。做建模练习的时候，不要只追求把形状做的和图纸一模一样，要多去想每个结构对应的功能，比如这个零件上的每一个切除特征，是为了避让其他零件，还是为了传递扭矩，每一个凸台是为了定位，还是为了增加连接强度，多从工程实际的角度去思考，才能把练习的效果最大化，而不是单纯的练软件操作。
