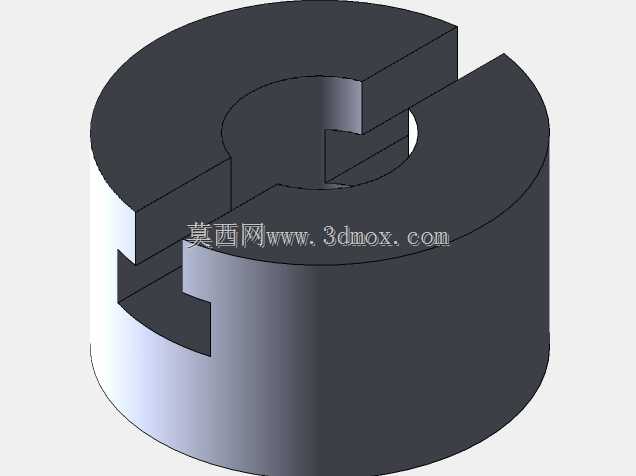

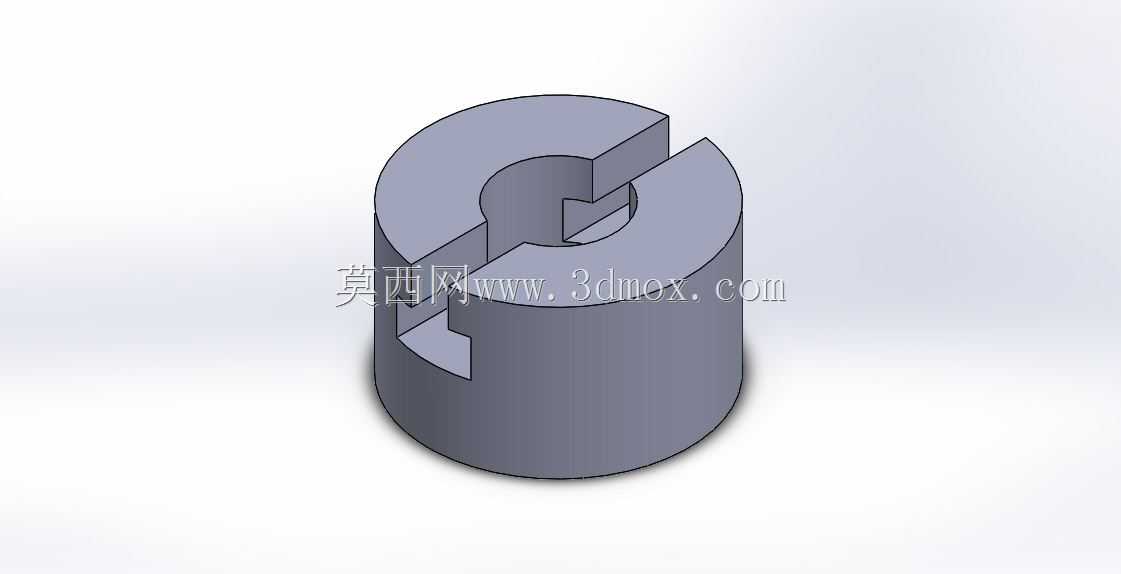

带侧开槽结构的圆柱型机械练习零件

　　这类带侧开槽的圆柱类零件，在小型工装夹具、定位限位机构、传感器安装配套组件中有着非常广泛的应用场景，很多自动化产线的定位工位、检测工位的配套连接件都会采用类似结构，依靠圆柱本体的同轴度保证安装基准，通过侧部的开槽实现卡接、让位或者锁止的功能，不需要额外设计复杂的连接结构就能完成快速装配，在小批量设备改装、教学实训场景中出镜率极高。从实际功能角度出发，这类零件的核心作用是作为轴类配套的定位衬套或者卡接座，中间的通孔用于穿装转轴或者固定螺杆，侧部上下错位的开槽一方面可以为配套的卡销提供滑动让位空间，另一方面能够在零件受径向压力时产生微小的弹性形变，实现过盈卡装的效果，相比整圆衬套拆装难度更低，不需要额外的拉马工具就能完成拆卸维护，

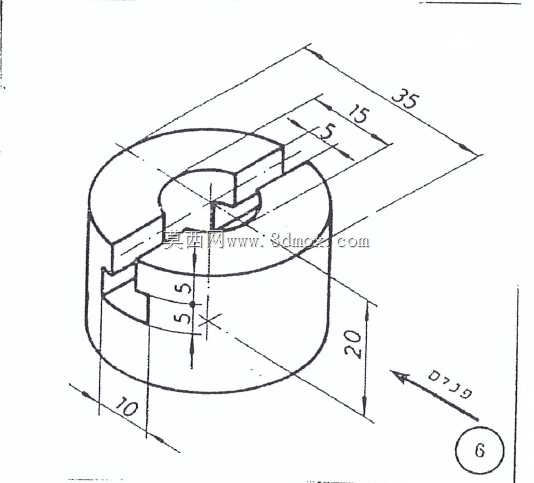

　　非常适合需要频繁调整工位位置的检测类设备配套。在设计这类零件的时候，首先要确定的是外圆柱面的直径尺寸，这个尺寸直接决定了零件的安装边界，需要和安装座的内孔尺寸保持基孔制间隙配合，公差等级一般选IT7级即可，既不会因为间隙过大出现安装晃动，也不会因为过盈量太大导致装配困难。中间的通孔尺寸需要根据穿装的轴径来确定，要保证通孔和外圆柱面的同轴度控制在0.02mm以内，否则安装后会出现轴件偏心，带动整个机构出现运行抖动的问题。侧部的开槽设计是整个零件的结构核心，两个开槽的位置需要呈180度错位分布，开槽的宽度要比配套卡销的直径大0.1mm左右，给卡销预留足够的活动间隙，开槽的深度不能超过圆柱壁厚的三分之二，否则会导致零件整体结构强度不足，

　　在受径向挤压力的时候出现断裂变形的问题。建模过程中需要优先绘制圆柱基体的草图，先完成外圆和内孔的拉伸特征，保证两个圆柱特征的同轴度约束完全定义，之后再绘制开槽的切除草图，这里要注意开槽的边角位置需要做0.5mm的圆角过渡，避免尖角位置出现应力集中，在零件反复受挤压的时候产生裂纹。很多初学者在建模这类零件的时候，容易忽略开槽位置的尺寸基准，把开槽的定位基准选在圆柱的边缘，导致实际加工出来的零件开槽位置偏移，无法和配套卡销匹配，正确的做法应该是把开槽的对称中心线和圆柱的中心轴线做重合约束，再根据实际需要的卡接行程确定开槽的长度尺寸。从安装边界来看，这类零件的轴向长度需要比安装座的孔深小0.2mm左右，保证零件安装后不会突出安装座表面，

　　影响其他配套组件的装配，零件的两个端面需要和外圆柱面保持垂直，垂直度公差控制在0.015mm以内，避免安装后出现端面倾斜，导致和相邻零件的贴合面出现间隙。在实际工况中，这类零件如果用于传感器安装配套，一般会选用铝合金材质，重量轻且不易生锈，能够降低整个检测机构的负载；如果用于工装夹具的定位组件，则会选用45号钢做调质处理，表面做发黑防锈处理，提升零件的耐磨性能和结构强度，反复拆装也不容易出现变形。设计的时候还要考虑零件的加工工艺性，所有的切除特征都要保证铣刀能够直接加工到位，不要出现内部倒扣的结构，否则会增加不必要的加工成本，开槽的根部圆角要和选用的铣刀半径匹配，不需要设计过小的圆角导致需要使用特殊规格的刀具。很多实训教学中会把这类零件作为基础建模练习案例，就是因为它涵盖了拉伸、切除、同轴度约束、圆角处理这些最基础的建模操作，同时又能让练习者理解结构设计和加工工艺、装配需求之间的关联，不是单纯的画几何形状，而是要结合实际使用场景考虑每一个尺寸的合理性。
