MG90s伺服驱动曲柄连杆直线运动机构

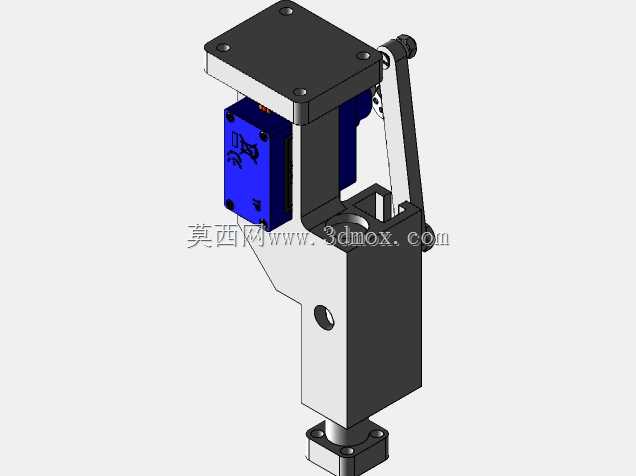

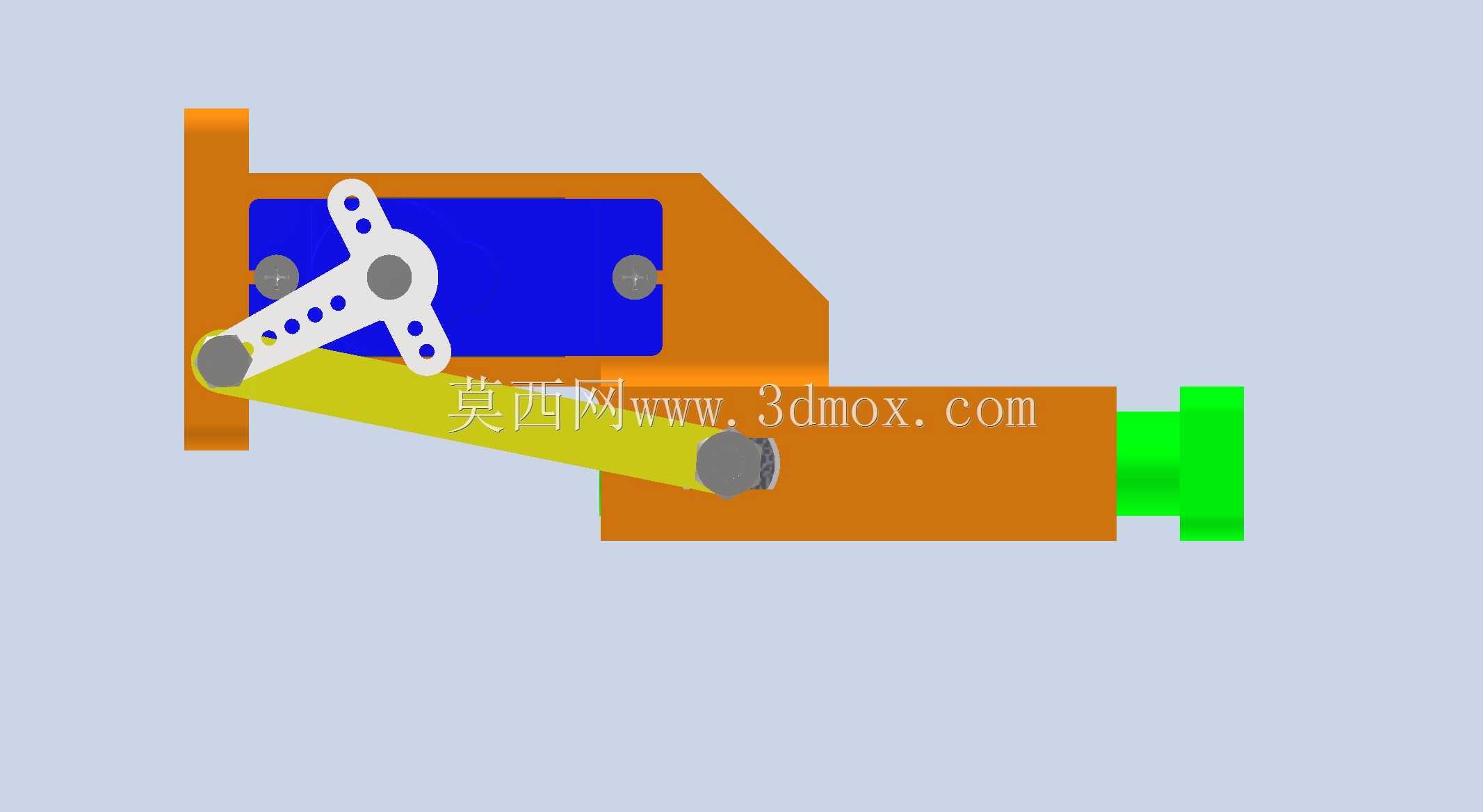

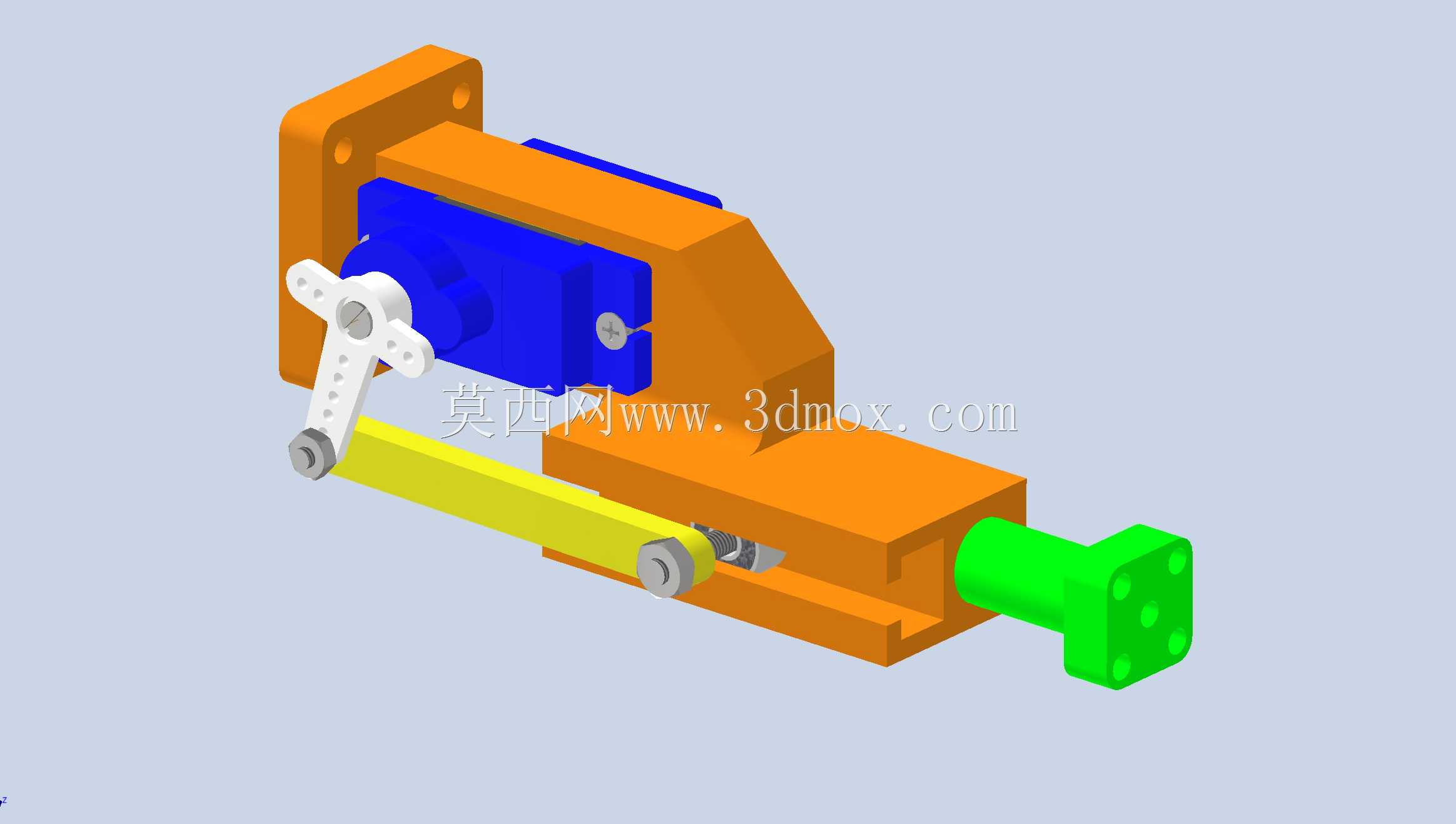

　　这套基于MG90s伺服驱动的曲柄连杆直线运动机构，核心是将舵机输出的旋转运动，通过曲柄连杆组件转化为末端执行件的轴向直线往复动作，在小型自动化点位作业、教学演示装置、微型工位进给场景中有着很高的适配性。从结构布局来看，橙色的安装基座承担了所有组件的定位支撑功能，基座一侧设置了带安装孔的立式法兰面，可直接通过螺栓固定在设备面板或者型材支架上，安装孔位的间距经过匹配常规小型实验装置的安装间距设计，不需要额外做转接板就能完成固定，基座的主体部分做了下沉式的腔体，用来容纳蓝色的伺服舵机安装位，舵机嵌入腔体后通过侧面的紧定螺钉锁死，避免舵机在高频往复动作时出现移位、输出轴同轴度偏移的问题。

　　曲柄部分直接和舵机输出轴配合，白色的曲柄摇臂上开有多个调节孔位，可根据需要的行程调整连杆的铰接位置，搭配黄色的连杆组件，将旋转扭矩传递到末端的绿色活塞件上。这里的活塞采用8x3x4规格的微型滚珠轴承作为滑动配合件，轴承嵌入活塞和基座的导向槽之间，把滑动摩擦转化为滚动摩擦，大幅降低往复运动过程中的阻力，减少舵机的负载扭矩损耗，同时也能降低长期运行的磨损量，提升机构的使用寿命。末端活塞的轴向移动行程约20mm，这个行程区间刚好覆盖多数小型工位的推料、点位按压、微型阀件切换的动作需求，导向槽和活塞的配合间隙控制在0.02mm以内，既保证运动过程中不会出现卡滞，也能避免侧向间隙过大导致的末端位置偏差，保证每次往复动作的位置重复精度。

　　设计过程中优先考虑了小型化场景的安装边界，整个机构的横向总长度控制在80mm以内，立式安装面的高度不超过50mm，整体厚度不到30mm，占用的安装空间非常紧凑，哪怕是在桌面级小型实验设备、学生课程设计样机、微型自动化演示装置里，都能找到合适的安装位置，不会和其他结构件产生空间干涉。铰接位置全部采用微型销轴配合，销轴和连杆孔之间预留了合理的活动间隙，同时在销轴端部做了挡圈槽，安装轴用挡圈防止连杆在运动过程中脱出，所有运动副的位置都做了倒角处理，避免装配时刮伤零件，也能减少运动过程中的应力集中。

　　从实际使用的角度来看，这套机构不需要额外设计减速组件，直接依靠MG90s舵机的输出扭矩就能驱动整套结构动作，舵机的控制信号直接接入常规的舵机控制板就能实现行程范围内的任意位置停留，不需要复杂的传动链设计，对于需要快速搭建验证直线往复动作的开发者来说，能够大幅缩短结构设计和装配的周期。导向部分的结构没有采用常规的光轴加直线轴承的方案，而是直接在基座本体上加工导向槽，配合活塞上的滚珠轴承实现导向，既减少了额外的零件数量，降低装配复杂度，也能控制整体的重量和制造成本，适合小批量制作或者教学场景下的快速复刻。

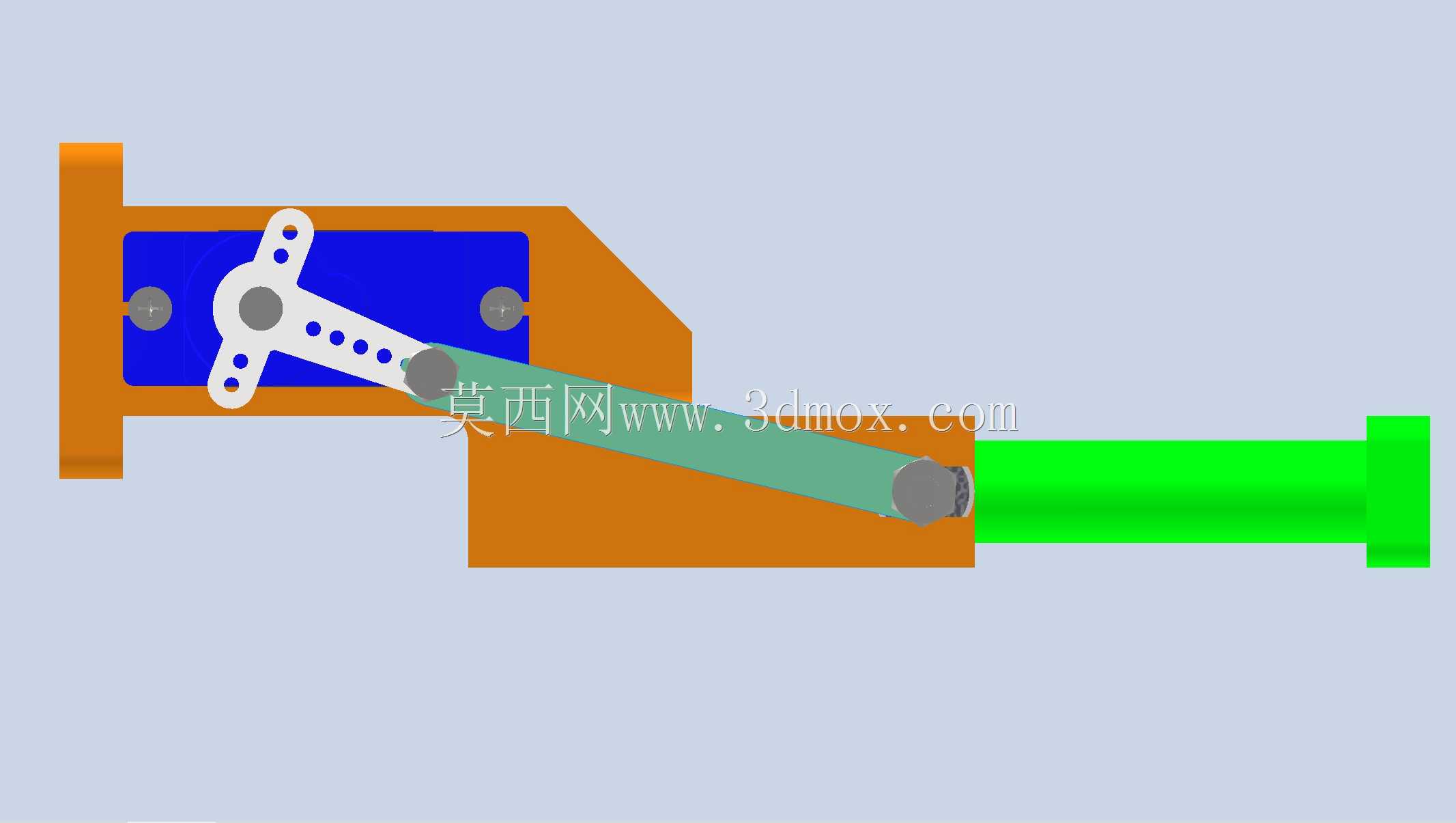

　　在运动特性上，这套曲柄连杆机构的运动速度和舵机的转速直接关联，通过调整舵机的转动角度范围，可以灵活调整末端活塞的实际工作行程，不需要更换零件就能适配不同的动作行程需求，当曲柄转动到和连杆共线的两个极限位置时，刚好对应活塞的两个行程端点，机构本身具备一定的死点自锁特性，在断电状态下末端不会因为外力作用轻易移位，对于需要保持位置的工位场景来说，这个特性能减少额外的锁止结构设计。整套结构的零件没有复杂的曲面特征，所有结构都可以通过常规的FDM3D打印或者小型铣床加工完成，加工门槛低，零件的装配关系简单，没有复杂的配合公差要求，哪怕是刚接触机械结构设计的初学者，也能顺利完成整套机构的装配和调试。
