小型机器人轴向支撑旋转基座结构

　　在桌面级小型协作机器人、教学演示机器人以及轻载自动化执行单元的结构设计中，旋转基座作为连接固定机架与上部执行臂的核心承载部件，其回转精度、支撑刚度以及装配便捷性直接决定了整机末端执行器的重复定位表现。这款旋转基座的结构设计围绕轻载场景下的紧凑安装需求展开，选用MG995型伺服作为回转动力输入源，摒弃了传统直连输出的悬臂支撑结构，额外增设轴向轴承作为转台的主要承载元件，将上部臂体的负载、回转过程产生的倾覆力矩直接通过轴承传导至下部固定壳体，避免伺服输出轴直接承受径向与轴向复合载荷，大幅降低伺服轴的受力磨损，延长动力元件的使用寿命。

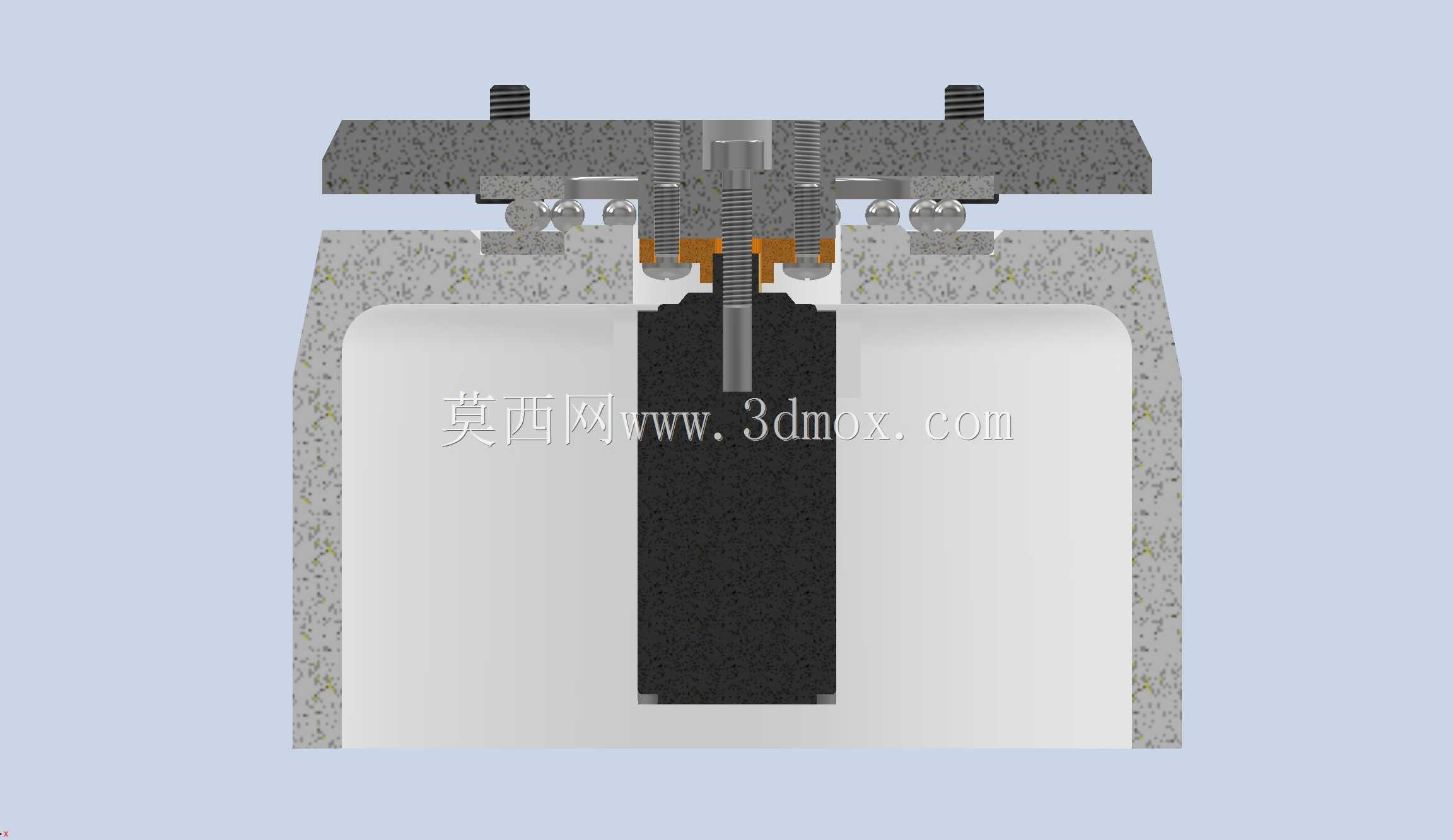

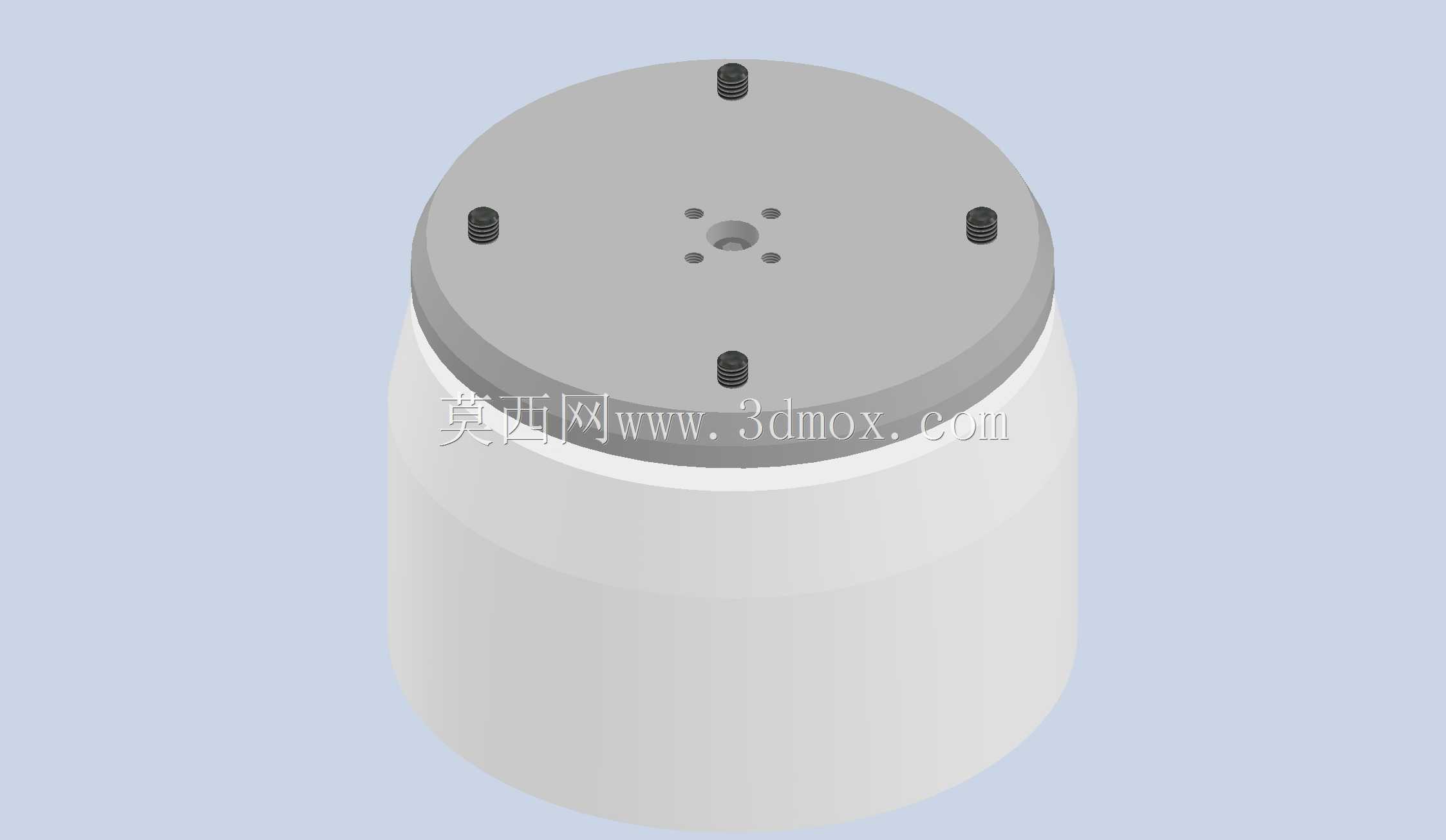

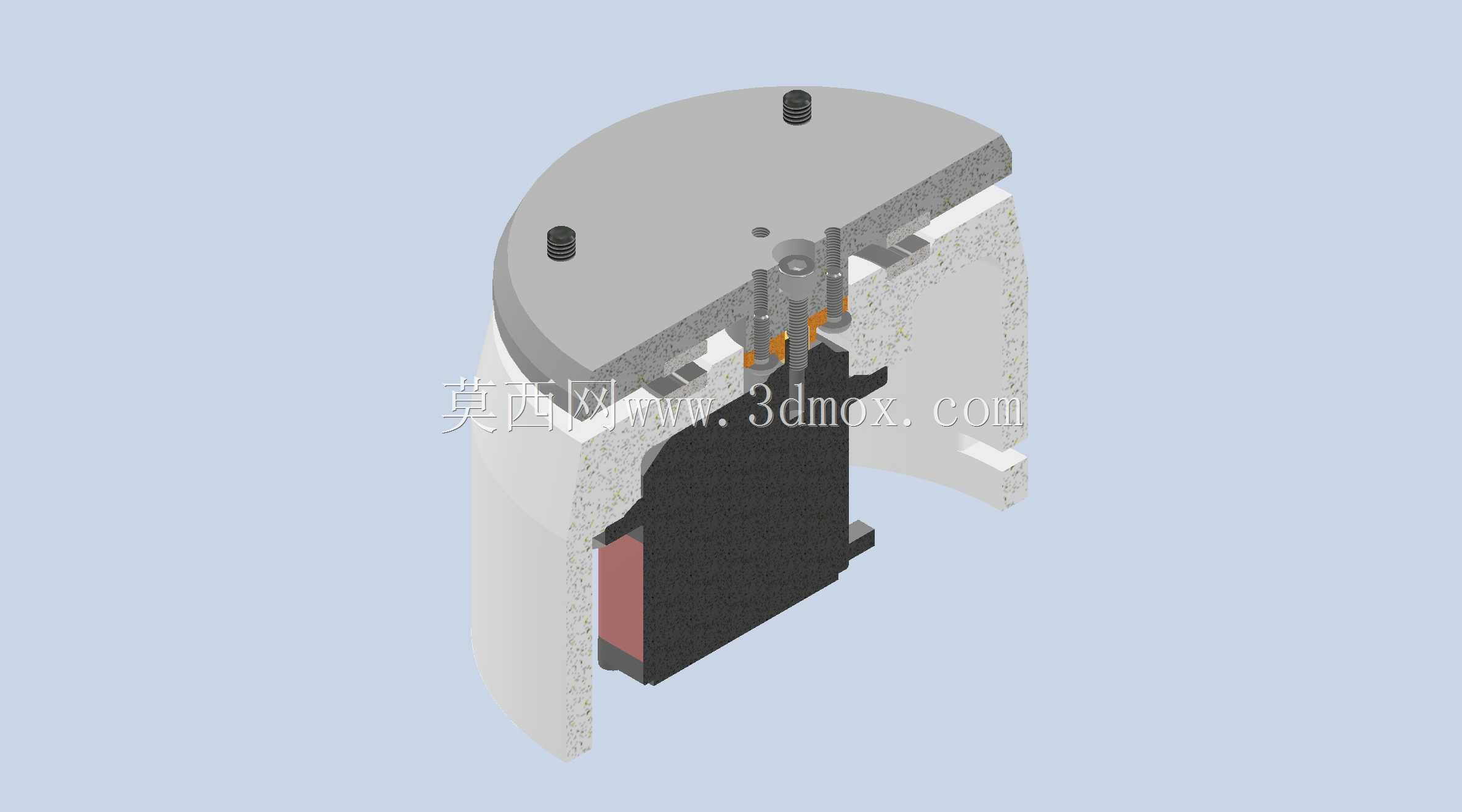

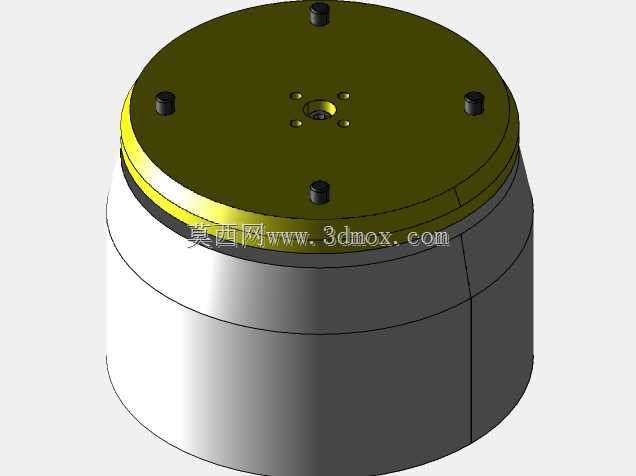

　　从结构布局来看，基座整体采用半包围式壳体设计，上部回转台为半圆式安装面，预留了两组标准螺纹安装孔位，可直接匹配常见小型机械臂的底部安装法兰，安装孔位的中心距按照通用小型机器人的安装边界设定，无需额外加工转接板即可完成上部组件的固定。回转台与下部壳体之间预留了均匀的装配间隙，既避免回转过程中出现动静部件的摩擦卡滞，又能控制间隙量在合理范围，减少粉尘、细小杂物进入壳体内部影响轴承与伺服的正常运行。轴向轴承的安装位设置在伺服输出轴的外围，轴承内圈与回转台的定位轴颈采用过渡配合，外圈与下部壳体的轴承座孔采用基孔制配合，装配时可通过压装方式完成轴承固定，无需额外设计复杂的轴承压盖结构，减少零件数量的同时也压缩了整体的轴向安装尺寸。

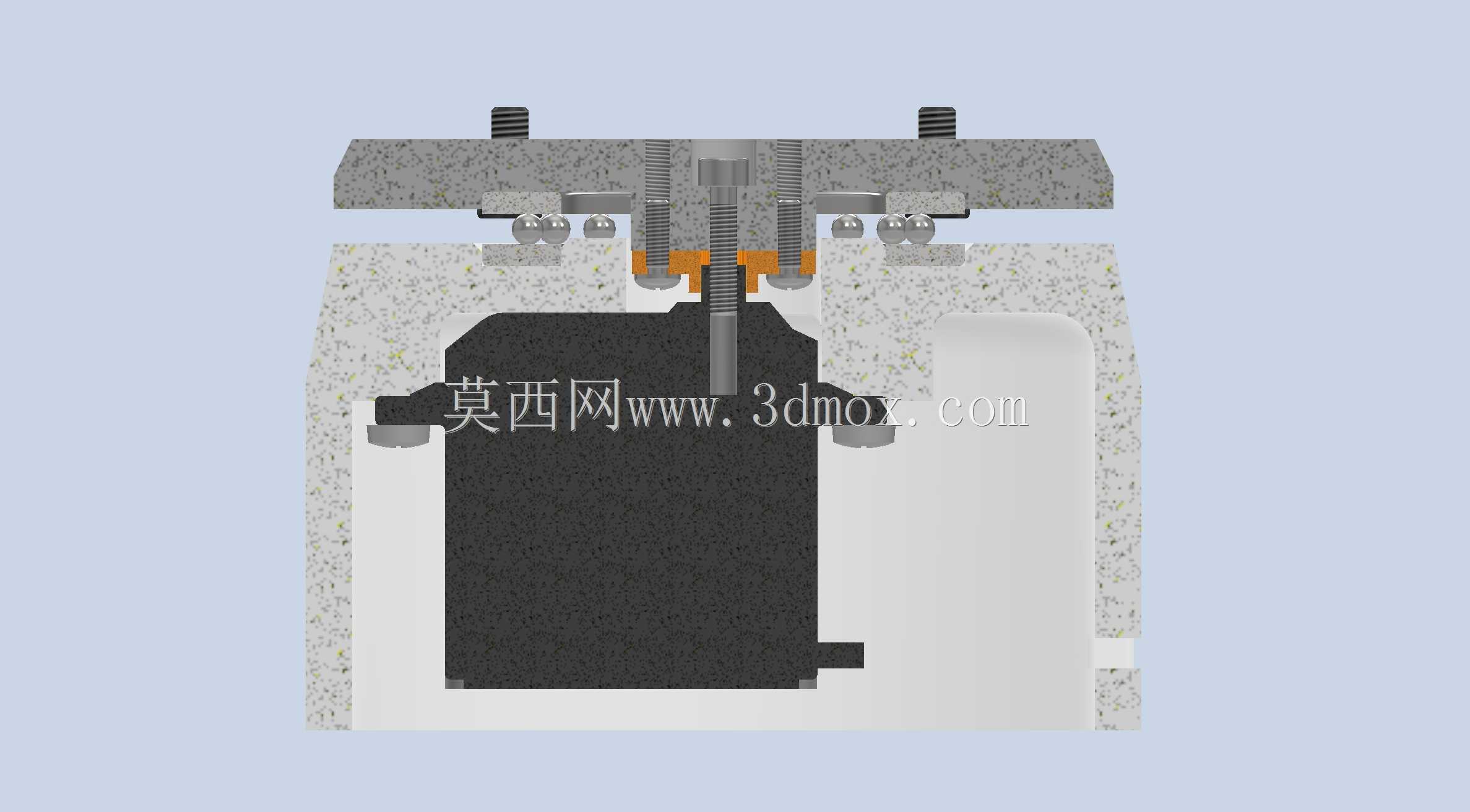

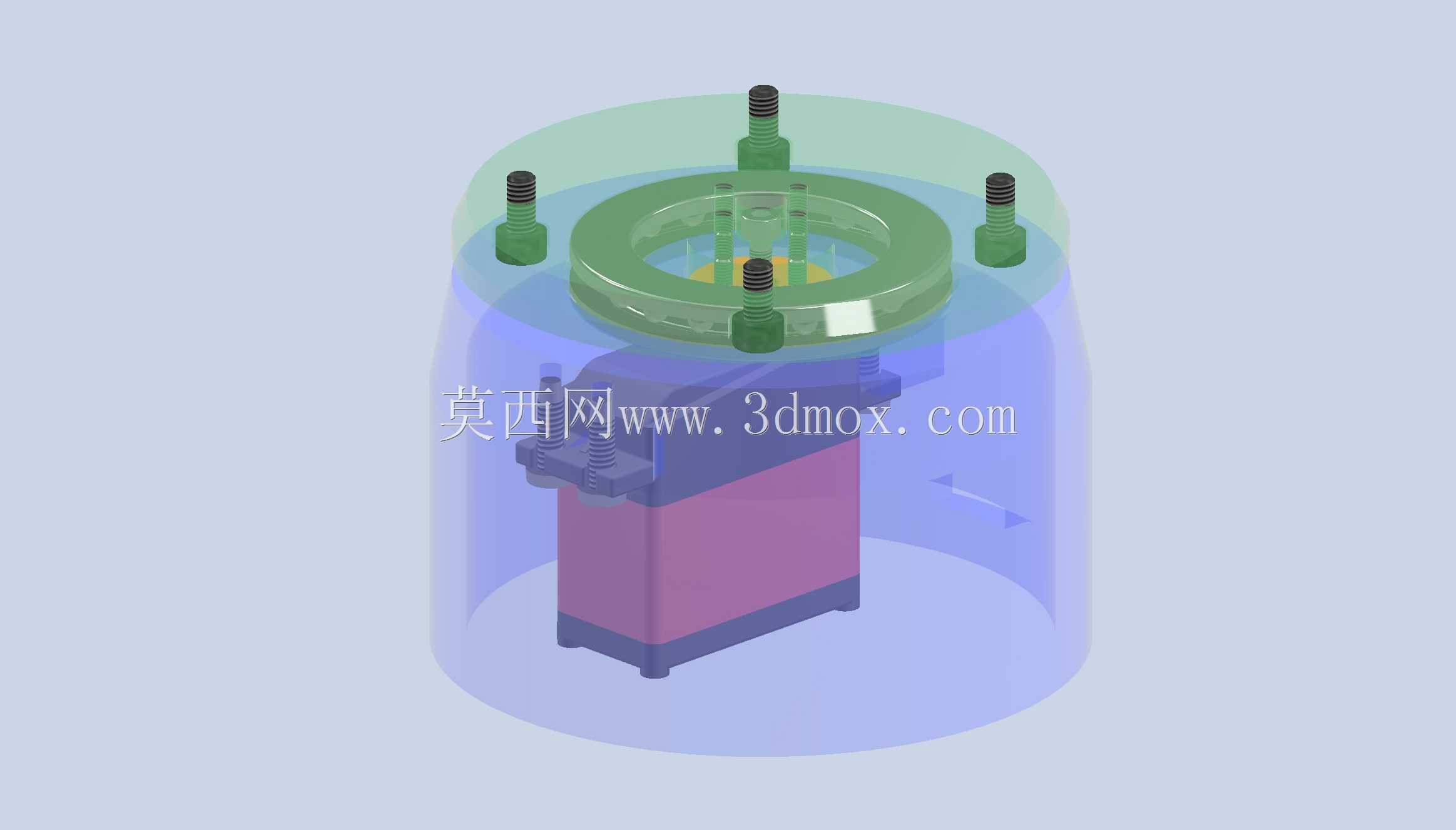

　　下部壳体采用侧壁开槽的结构形式，开槽位置对应伺服电机的走线与安装固定位，伺服电机从侧部推入安装腔后，可通过壳体上预留的螺丝孔位完成侧向锁紧固定，无需从底部穿设长螺丝，在安装空间受限的桌面场景下，无需挪动上部整机结构即可完成伺服的拆装维护，大幅降低后期运维的操作难度。壳体的底部预留了环形安装边，可通过周向均布的固定孔将整个基座锁定在工作台、设备架体等安装基础上，安装边的厚度经过刚度校核，在承受上部1kg以内的臂体负载加末端执行器负载时，不会出现明显的结构形变，保证回转过程的稳定性。

　　在实际应用场景中，这类旋转基座可适配桌面级分拣机器人、教学用机械臂实训台、小型展示转台、轻载视觉检测回转台等多种设备，其回转范围可通过伺服的行程参数进行设定，既可以实现0-180度的定点回转，也可通过参数调整完成360度连续回转（需配合走线滑环使用）。设计过程中充分考虑了零件的加工工艺性，壳体与回转台的主体结构均可采用常规的铣削加工完成，没有特殊的异形曲面加工需求，普通三轴数控铣床即可满足加工精度要求，适合小批量定制加工或者3D打印快速打样验证。轴承选型上采用标准件轴向推力轴承，市场采购便捷，替换成本低，无需定制特殊规格的支撑元件。

　　从安装边界来看，整个基座的径向尺寸控制在极小范围内，不会占用过多的安装台面空间，轴向高度经过压缩设计，在保证轴承与伺服安装空间的前提下，尽可能降低整机的重心高度，提升设备运行过程中的抗倾覆能力。回转台的承载面经过平面度处理，与上部臂体安装面贴合时不会出现间隙，避免因安装面不平导致的臂体倾斜误差。伺服输出轴与回转台之间采用扁位配合传递扭矩，相比单纯的顶丝固定方式，能够传递更大的回转扭矩，避免频繁正反转过程中出现轴与孔的相对滑动，保证回转角度的控制精度。

　　在结构细节处理上，回转台与壳体的配合边缘做了小倒角处理，既去除加工毛刺避免装配时割手，也能在装配时起到导向作用，方便快速对准轴承位完成组装。伺服安装腔的内部预留了走线空间，伺服的电源线与信号线可从壳体侧壁的开槽处引出，不会被回转部件挤压磨损，走线路径顺畅，无需额外设计走线拖链即可满足常规回转角度下的走线需求。对于需要长时间连续运行的场景，壳体的半开放结构也能为伺服提供一定的散热空间，避免密闭空间内伺服持续运行产生的热量堆积，降低动力元件的热衰减风险。
