工业级半自动双工位钻孔作业设备结构

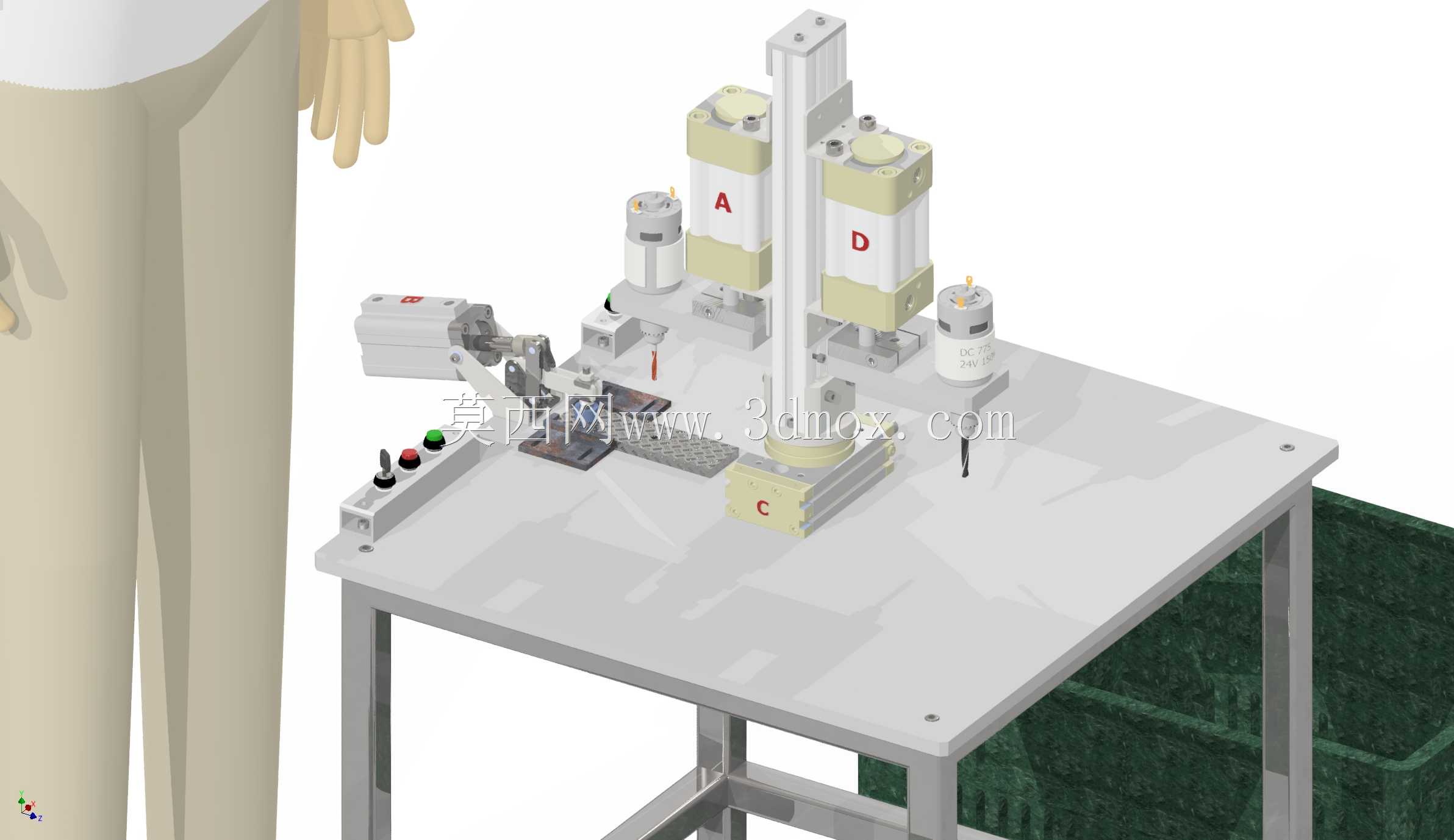

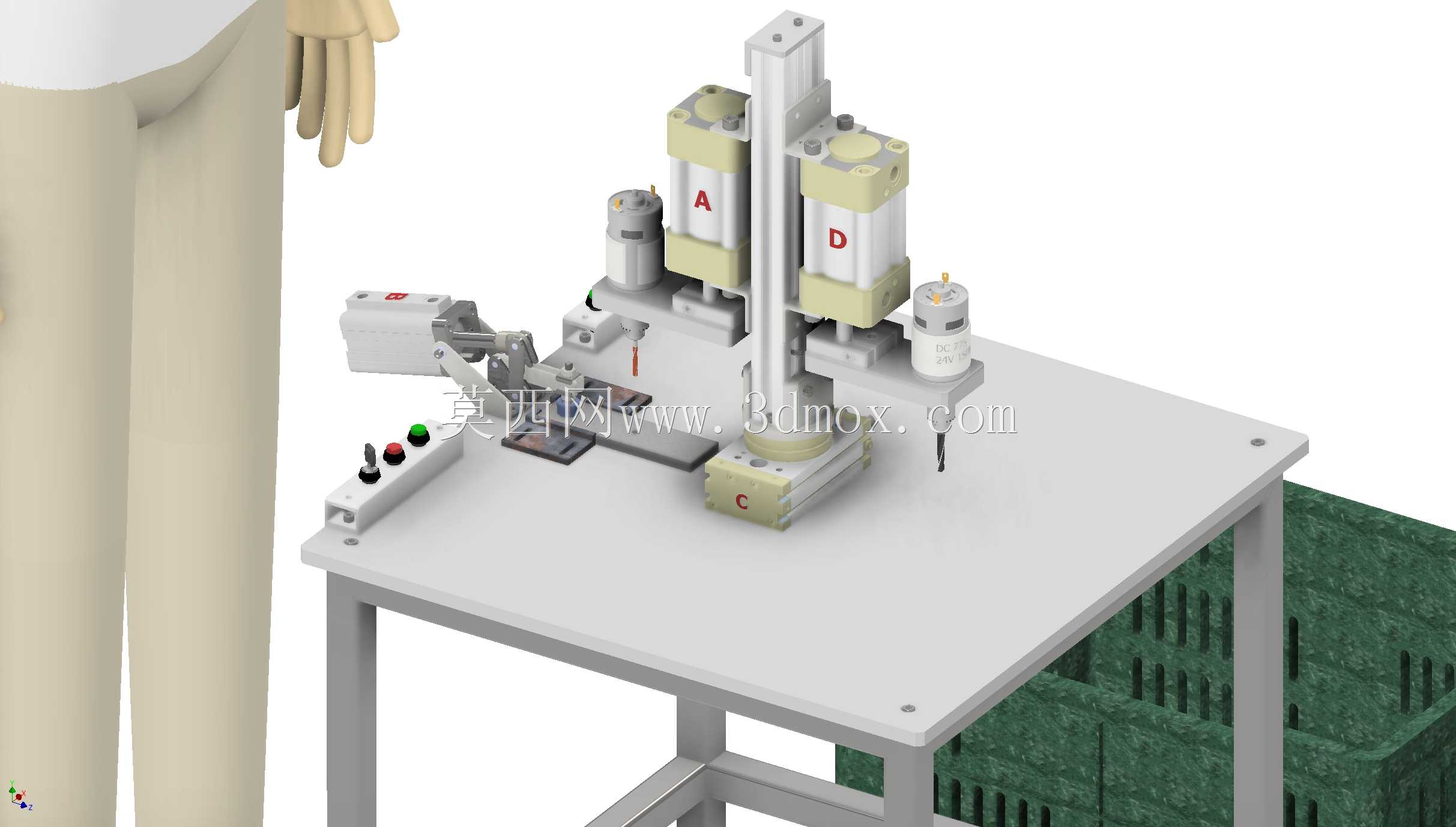

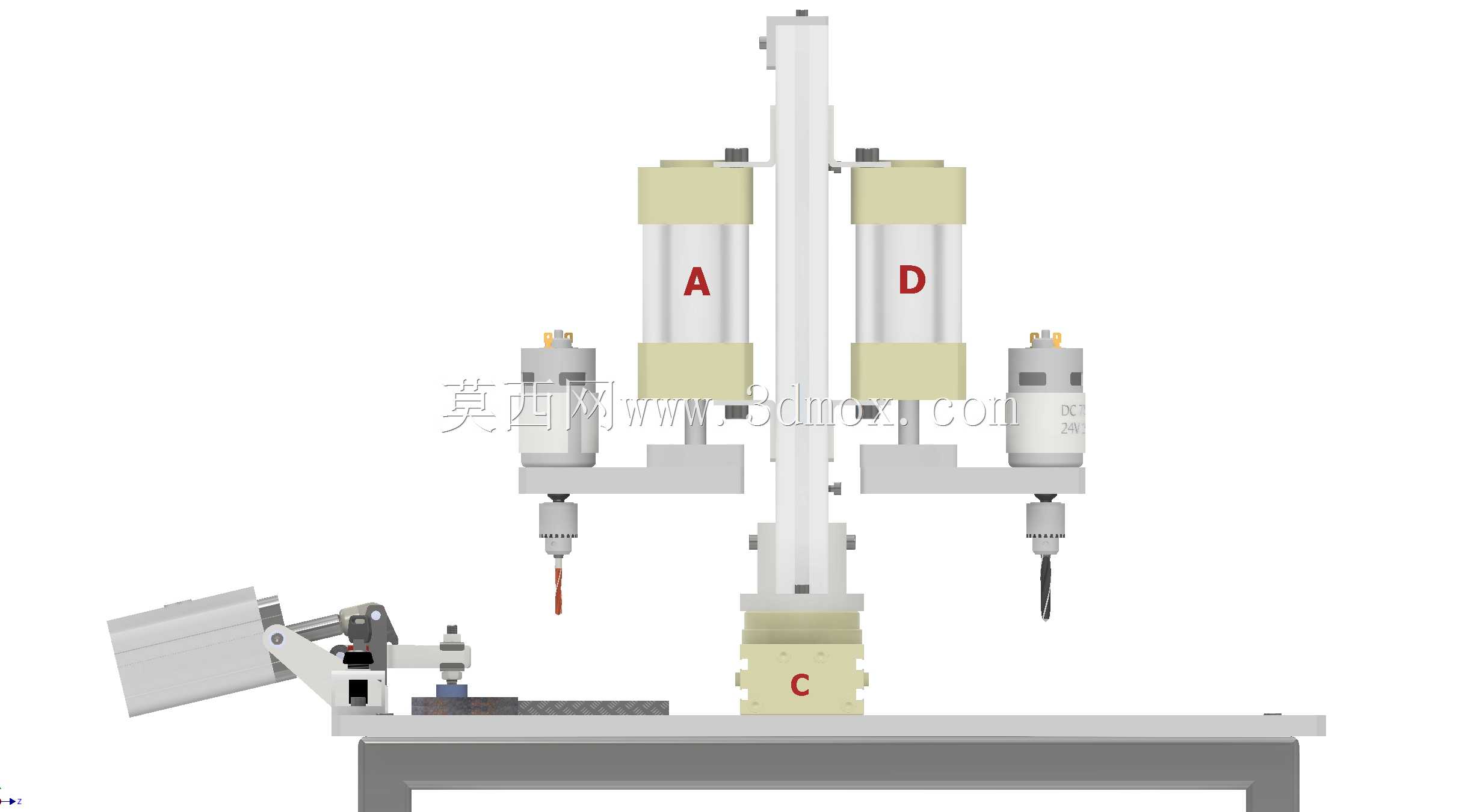

　　能够在不平整的车间地面上调整设备水平，避免钻孔作业时机身晃动影响加工精度。设备的核心执行单元配置了两套钻孔动力头，搭配180度旋转气缸实现工位的切换或者工件的换位，动力头的进给采用气动驱动配合机械限位，能够稳定控制钻孔的进给行程，其中一套动力头配置40毫米行程的进给气缸，搭配32毫米直径杆的气动锁紧机构，在钻头接触工件切削的瞬间能够锁定动力头位置，避免切削反力导致的动力头退让，保证钻孔深度的一致性。驱动部分采用24V直流150W电机作为钻孔动力源，通过同步带或者联轴器直接连接钻夹头，转速区间适配常见的铝合金、低碳钢、工程塑料等材质的钻孔切削参数，不需要额外搭配复杂的变速齿轮箱，结构简单维护方便，日常作业只需要定期检查碳刷磨损、在中小批量五金零件、小型结构件的二次钻孔加工场景里，这类双工位半自动钻孔设备的应用占比一直不低，相比单轴手动台钻，它能在一次装夹定位后完成两个孔位的加工作业，省去反复拆换工件、调整钻头位置的辅助时间，也能避免多次装夹带来的孔位同轴度、位置度偏差，很适合小型加工厂做小批量零件的钻孔工序，比如电子五金支架、小型气动元件壳体、传感器安装座这类带两个平行孔位的零件加工，不需要复杂的数控编程，普通操作工人经过简单培训就能上手作业。从结构布局来看，整套设备以方管焊接的台式机架作为承载基础，工作台面采用平整钢板加工，台面预留了工装安装的T型槽或者螺纹孔位，方便根据不同加工工件定制专属的定位夹具，机架底部设置可调脚杯，

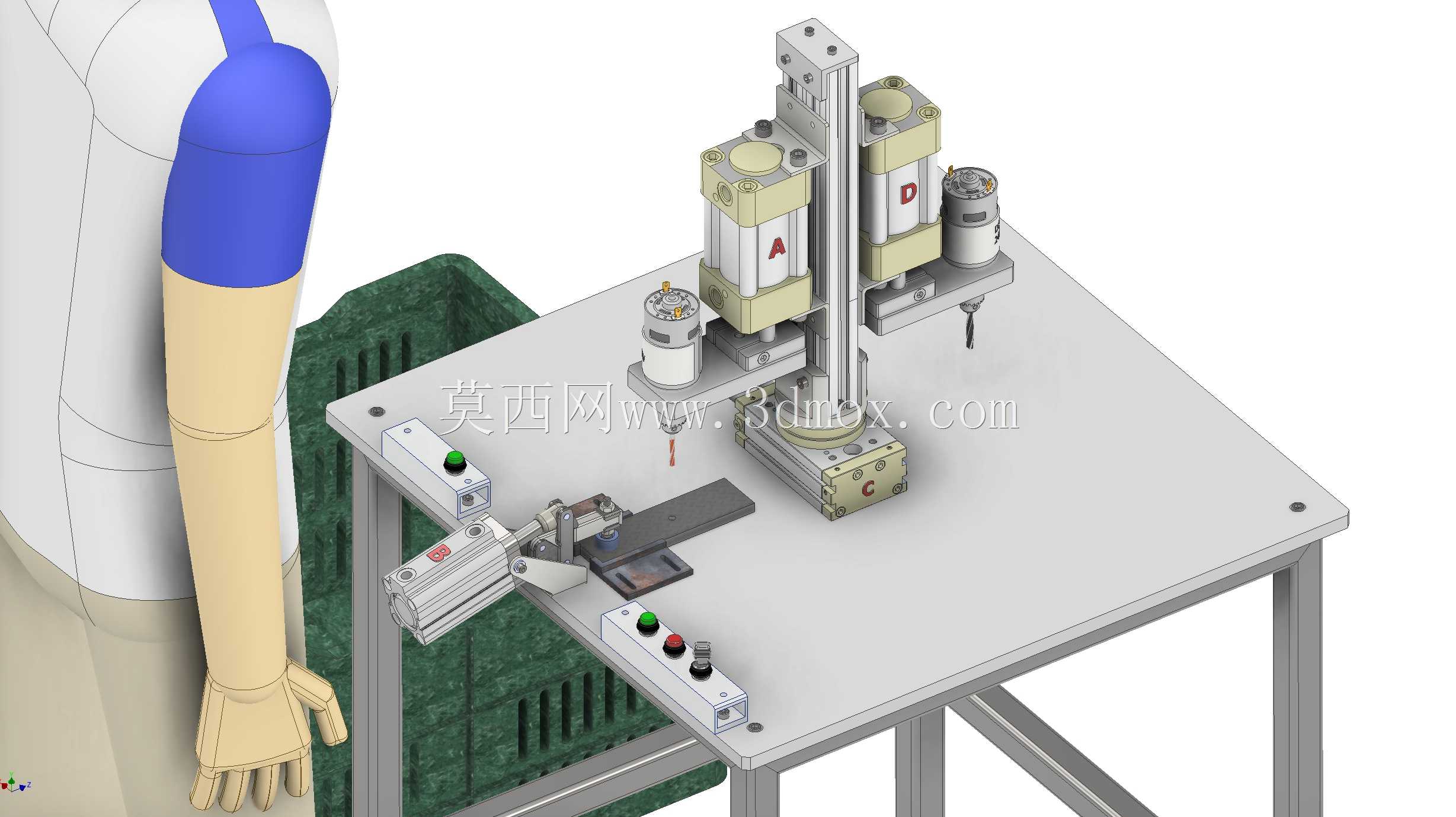

　　同步带张紧度就能维持稳定运行。气路部分全部采用标准气动元件集成布置在工作台下方的机架空间内，电磁阀、节流阀、气源处理三联件都预留了维护操作空间，操作人员可以通过台面前端的控制按钮完成启动、急停、工位切换的操作，两个带灯按钮分别对应两个工位的作业启动，红色蘑菇头急停按钮布置在最易触碰的位置，一旦出现加工异常可以立刻切断设备气路与动力输出，避免安全事故。设计这套结构的时候，首先考虑的是小批量加工的换型便捷性，所有的动力头安装座都采用可调式连接结构，能够根据工件的孔位间距调整两个钻轴的中心距，调整范围覆盖常见小型零件的孔距需求，不需要重新加工安装板就能适配多数同类型工件；其次是作业的安全性，旋转气缸的动作行程范围内设置了硬限位，

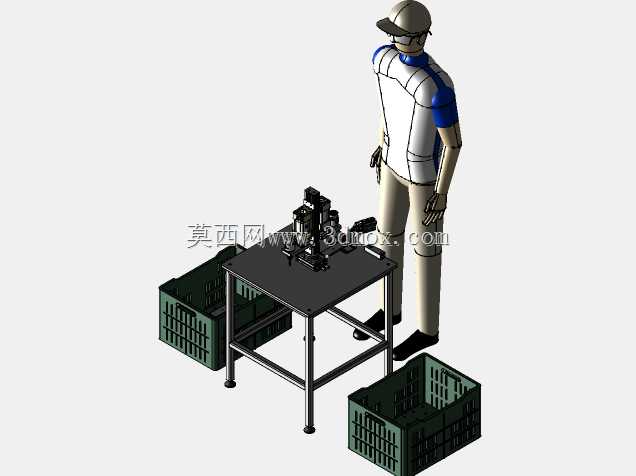

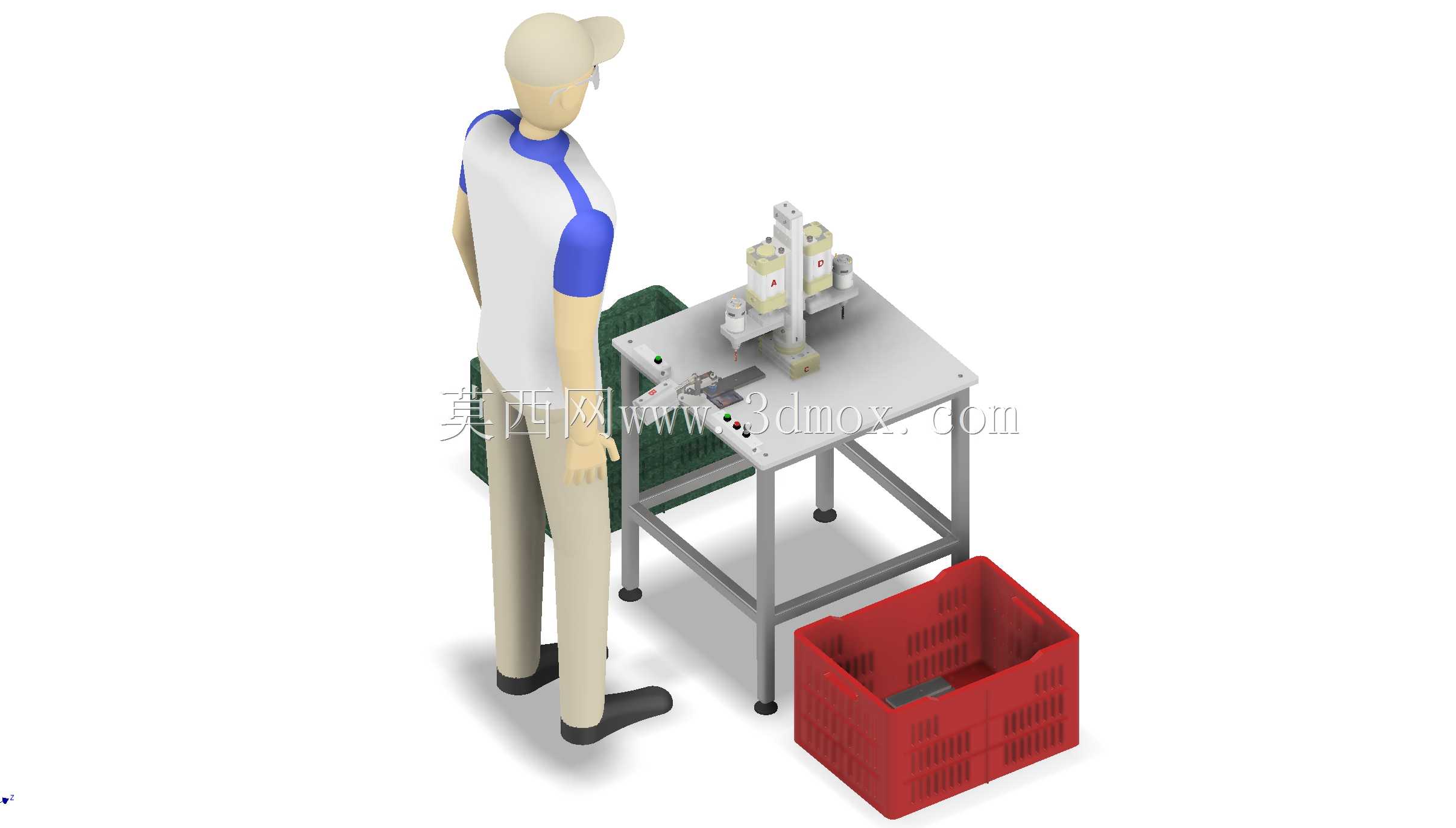

　　避免气缸过转导致气管缠绕或者工件碰撞，气动锁紧机构的气路与动力头进给气路做了互锁设计，只有锁紧机构完全锁定之后，钻头才会启动进给，防止未锁紧状态下钻头崩断或者工件飞出。从安装边界来看，整套设备的占地面积不到1平方米，工作台高度按照人体站立作业的舒适高度设计，不需要额外做地基固定，放置在普通车间的水泥地面上调整好脚杯水平就能接电接气投入使用，设备的总重量控制在单人借助简单工具就能移位的程度，方便车间根据产线布局调整设备位置。在实际加工过程中，操作人员只需要将工件放置在定位夹具上，按下启动按钮，设备就会自动完成压料锁紧、双工位依次钻孔、钻头退回、锁紧松开的全套动作，操作人员只需要完成上下料的操作，相比手动台钻的作业效率提升一倍以上，

　　同时也能降低操作人员的劳动强度，避免手持工件钻孔带来的安全风险。设备的钻轴部分采用标准 ER 夹头结构，能够快速更换不同直径的钻头，适配0.5毫米到13毫米直径的钻孔加工需求，日常更换钻头只需要用标准扳手就能完成，不需要复杂的拆卸流程。气路的节流阀可以分别调整每个动力头的进给速度，根据不同材质的切削特性调整进给速率，比如加工铝合金的时候可以适当调快进给速度提升加工效率，加工低碳钢的时候调慢进给速度保护钻头，避免崩刀。整套结构没有采用复杂的非标定制零件，80%以上的结构件都采用标准铝型材、标准板材加工，标准件全部采用市面通用的气动、电动元件，后期维护更换配件不需要找原厂定制，在普通的机电五金市场就能采购到替换件，大幅降低了设备的后期使用维护成本。在做三维结构建模的时候，所有的运动部件都做了干涉检查，模拟了旋转气缸转动、动力头进给、锁紧机构动作的全行程运动，确保实际装配之后不会出现部件碰撞的问题，管线的布置也预留了足够的弯曲半径，避免设备动作过程中气管、电线被拉扯磨损，延长管线的使用寿命。
