板材加工用半自动气动钻孔工位装置

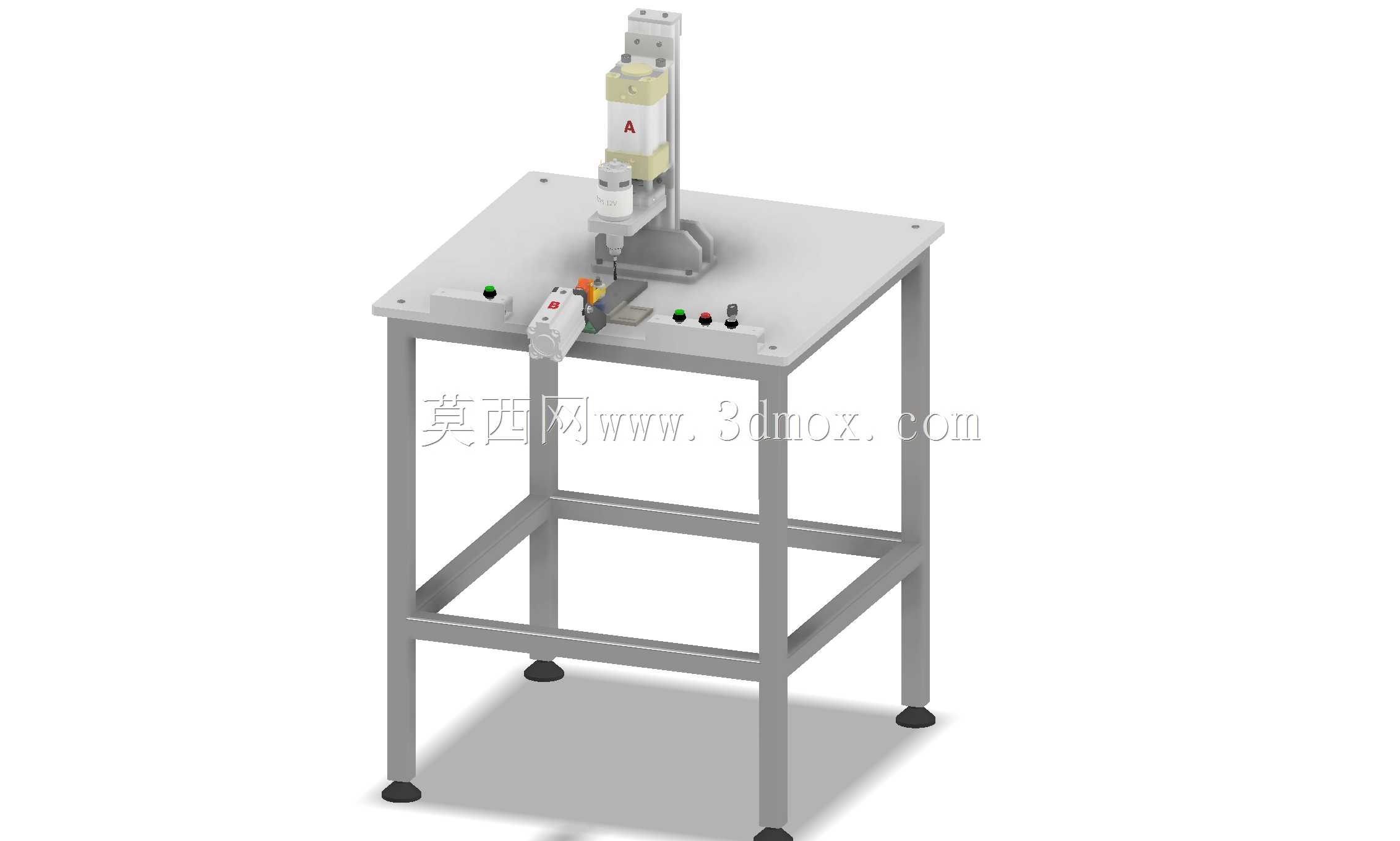

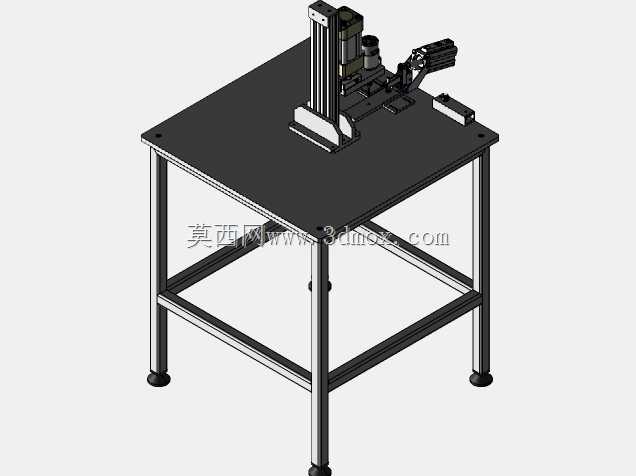

　　这套半自动气动钻孔装置，主要面向中小批量钣金、塑胶板材的平面钻孔工序场景，常见于五金加工车间、电子结构件生产班组的工位级加工作业，替代传统手持电钻的人工操作模式，降低钻孔位置偏差、孔壁垂直度不足的常见加工缺陷。整套装置采用台式工位布局，主体支撑框架采用标准工业铝型材搭建，工作台面选用厚度15mm的电木板铺设，兼顾台面平整度与加工时的减震性能，台面整体离地高度设置为850mm，匹配成年操作人员站立作业的舒适操作区间，无需额外配置踏台即可完成上下料、操作控制的全流程动作。

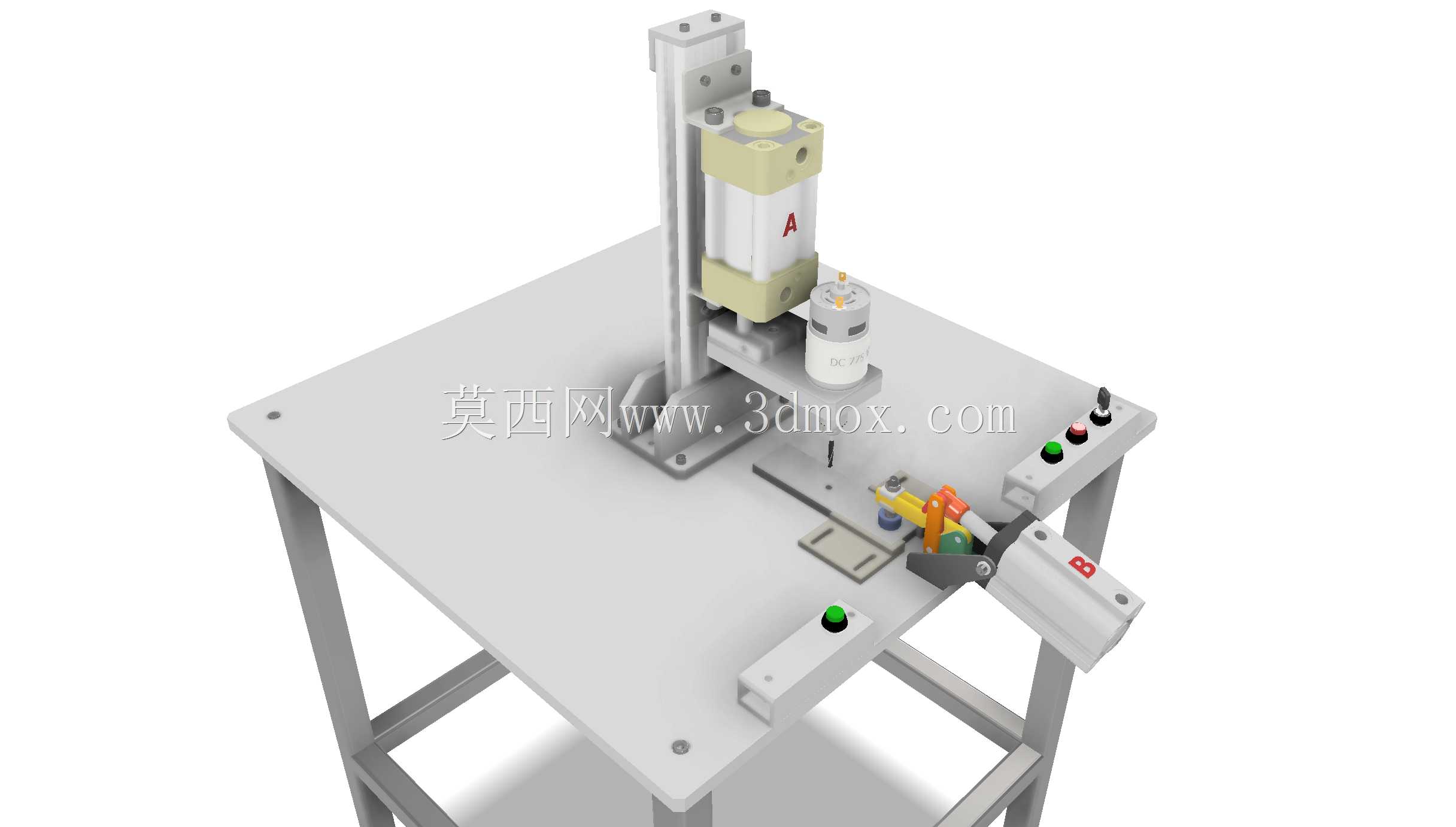

　　执行钻孔动作的动力头采用气动进给方案，配置缸径32mm、行程40mm的带杠杆金属制品气缸作为进给执行件，气缸输出端直接连接高速气动钻主轴，钻夹头适配直径1-13mm的标准直柄麻花钻，可覆盖常规板材加工的绝大多数孔径需求。进给行程通过气缸端部的限位螺母进行硬限位调整，调整范围覆盖0-40mm全行程，可根据不同板材厚度、钻孔深度需求快速调整进给终点位置，无需复杂的参数设置，一线操作人员经过简单培训即可完成换型调整。

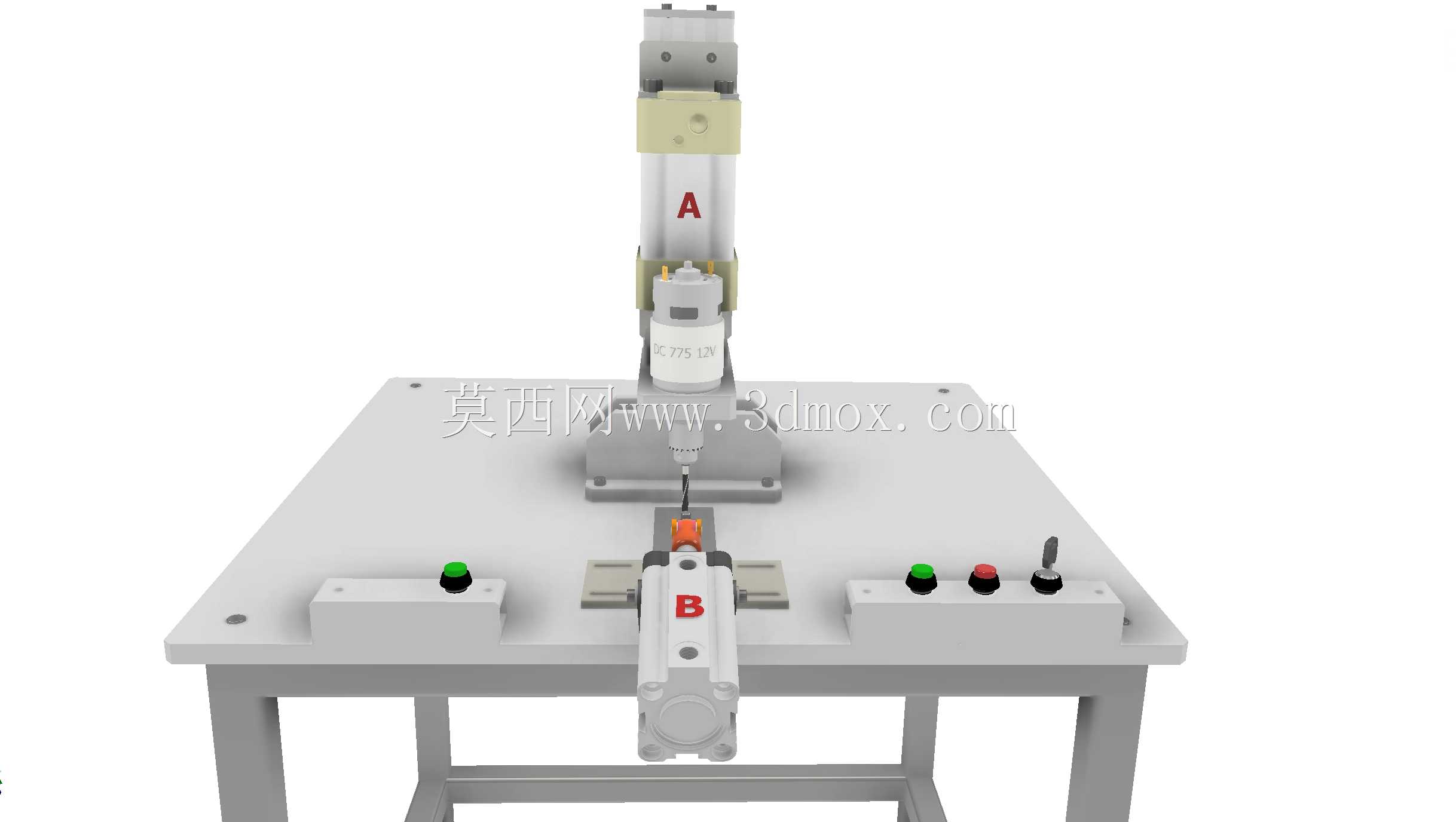

　　操作逻辑采用双启动按钮加紧急停止按钮的安全设计，两个启动按钮分别布置在工作台面前沿的左右两侧，操作人员必须双手同时触发按钮才能启动钻孔进给循环，从硬件逻辑上避免单手操作时手部误入加工区域的安全风险；紧急停止按钮采用红色蘑菇头样式，布置在工作台面靠近操作人员的右侧边角位置，触发后直接切断气路与控制回路，动力头自动复位至初始上位，故障排除后需重新复位才能再次启动循环。

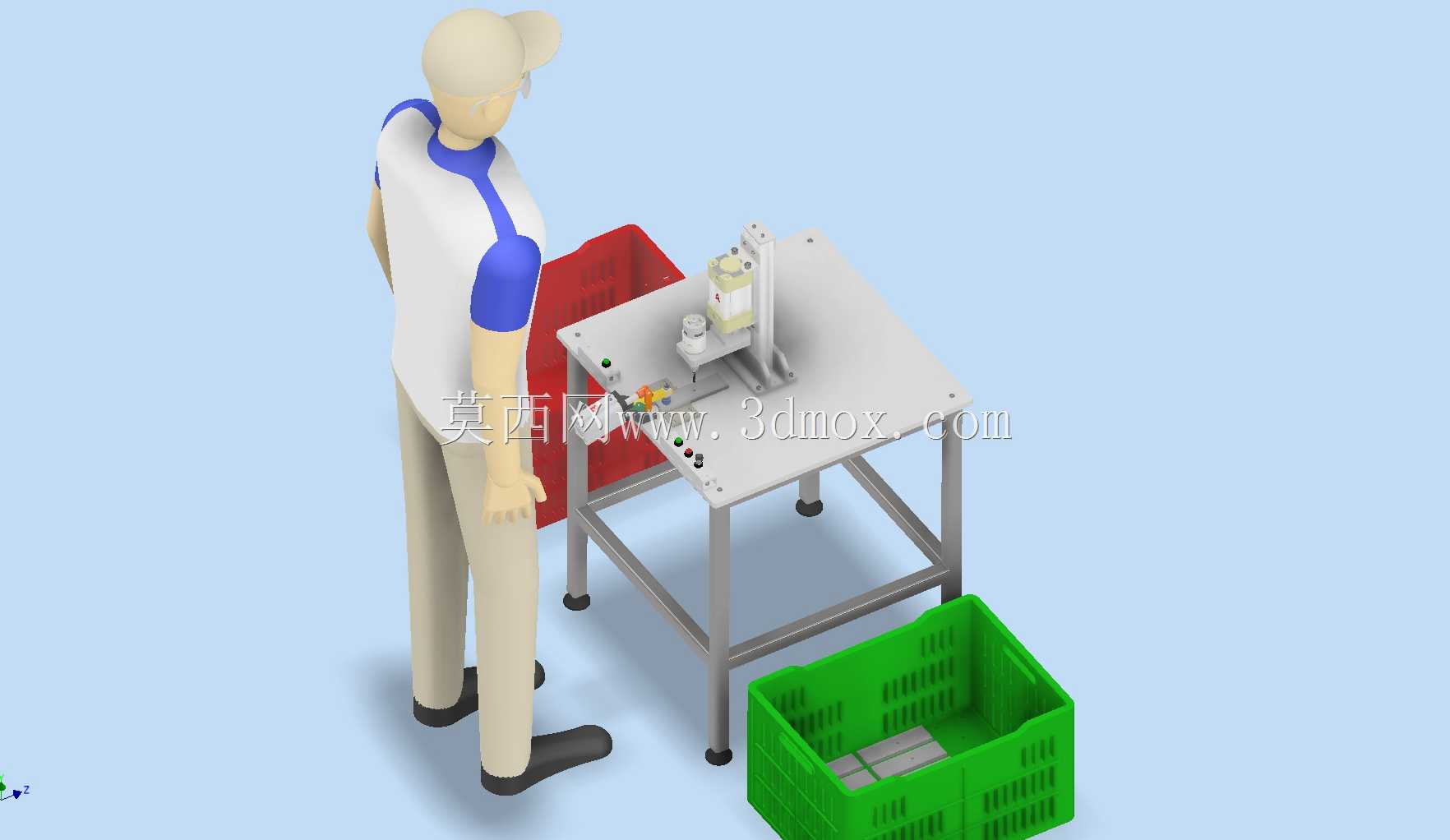

　　待加工板材的定位采用台面嵌入式定位块设计，定位块可通过T型槽内的螺栓调整固定位置，可适配长宽尺寸在300400mm以内的各类板材，定位调整完成后单次装夹即可完成单孔位的钻削作业，若需加工多孔位板材，可配套制作专用定位治具固定在台面上，实现快速换产。加工完成的工件可直接推入台面右侧的绿色周转箱内，周转箱放置位置与台面边缘齐平，无需操作人员额外抬移动作，减少无效作业时间。

　　整套装置的气路控制采用标准气动阀组搭建，所有阀件均集成安装在工作台面下方的铝型材框架内侧，外部无裸露气管，避免车间作业时气管被工件剐蹭造成的漏气故障；气源处理三联件安装在框架侧方，可实时调整进气压力，过滤压缩空气中的水分与杂质，延长气动元件的使用寿命，进气压力推荐设置在0.5-0.7MPa区间，可兼顾钻孔进给的推力与钻削转速需求。

　　从设计落地的角度看，这套装置没有采用复杂的数控系统或伺服进给结构，所有零部件均为工业领域的标准通用件，后期维护更换配件无需定制，可大幅降低设备的全生命周期使用成本；整体占地面积仅为600700mm，可直接放置在现有车间的标准工作台上使用，也可单独配置可调脚杯作为独立工位使用，脚杯调整范围为±20mm，可适配车间地面不平整的安装场景，无需额外做地面基础处理。

　　实际生产验证中，这套装置的单孔加工循环时间可控制在3秒以内，相比手持电钻加工效率提升40%以上，同时钻孔位置的重复定位精度可控制在0.2mm以内，孔壁垂直度偏差小于0.1mm/10mm，完全满足常规结构件的装配精度要求；操作过程中操作人员仅需完成上下料与双手按动按钮的动作，无需持续施加进给力，大幅降低长时间操作的劳动强度，适合小批量多品种的板材加工场景使用。
