带气动吸盘的SCARA微型水平关节机械臂

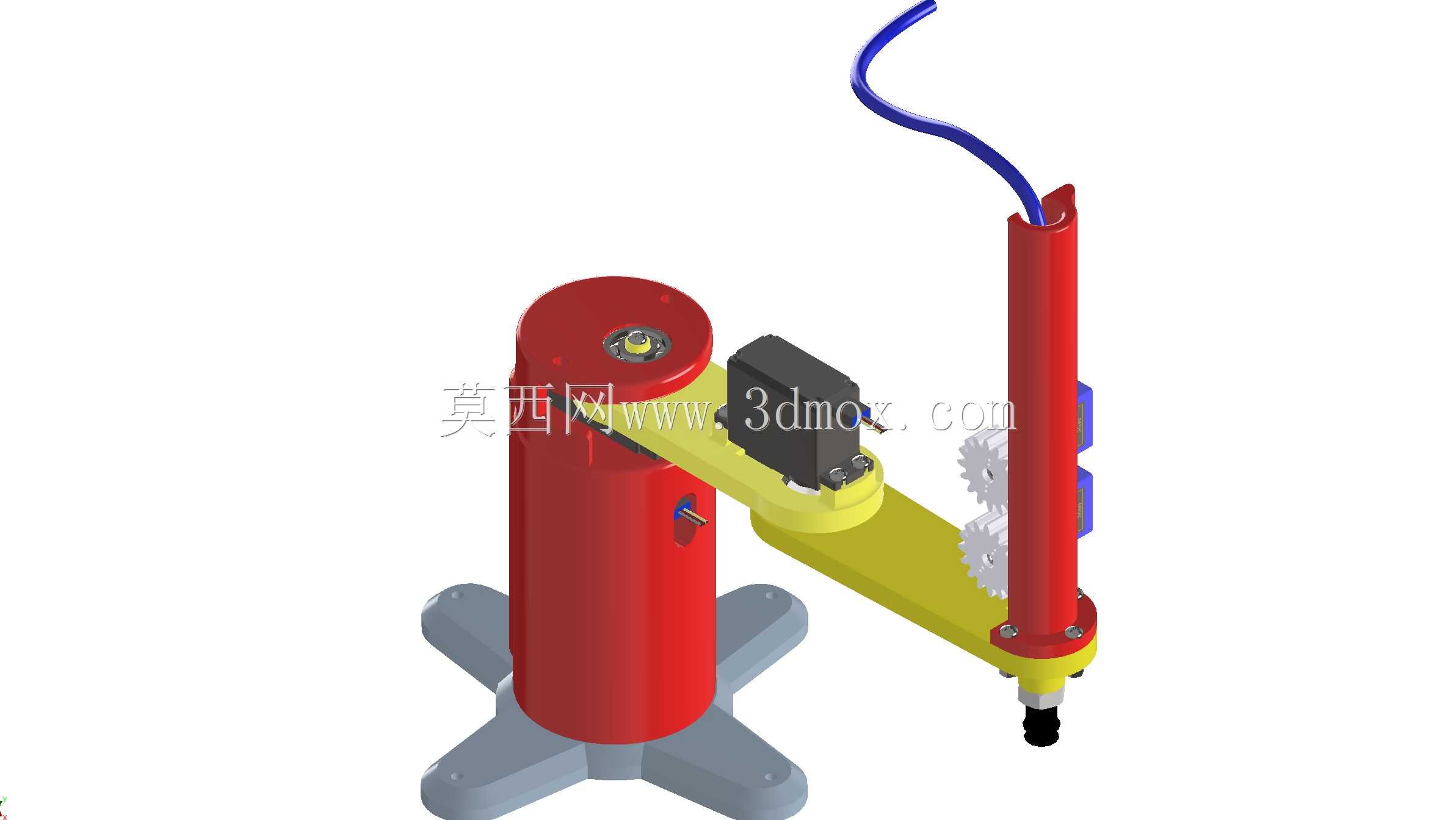

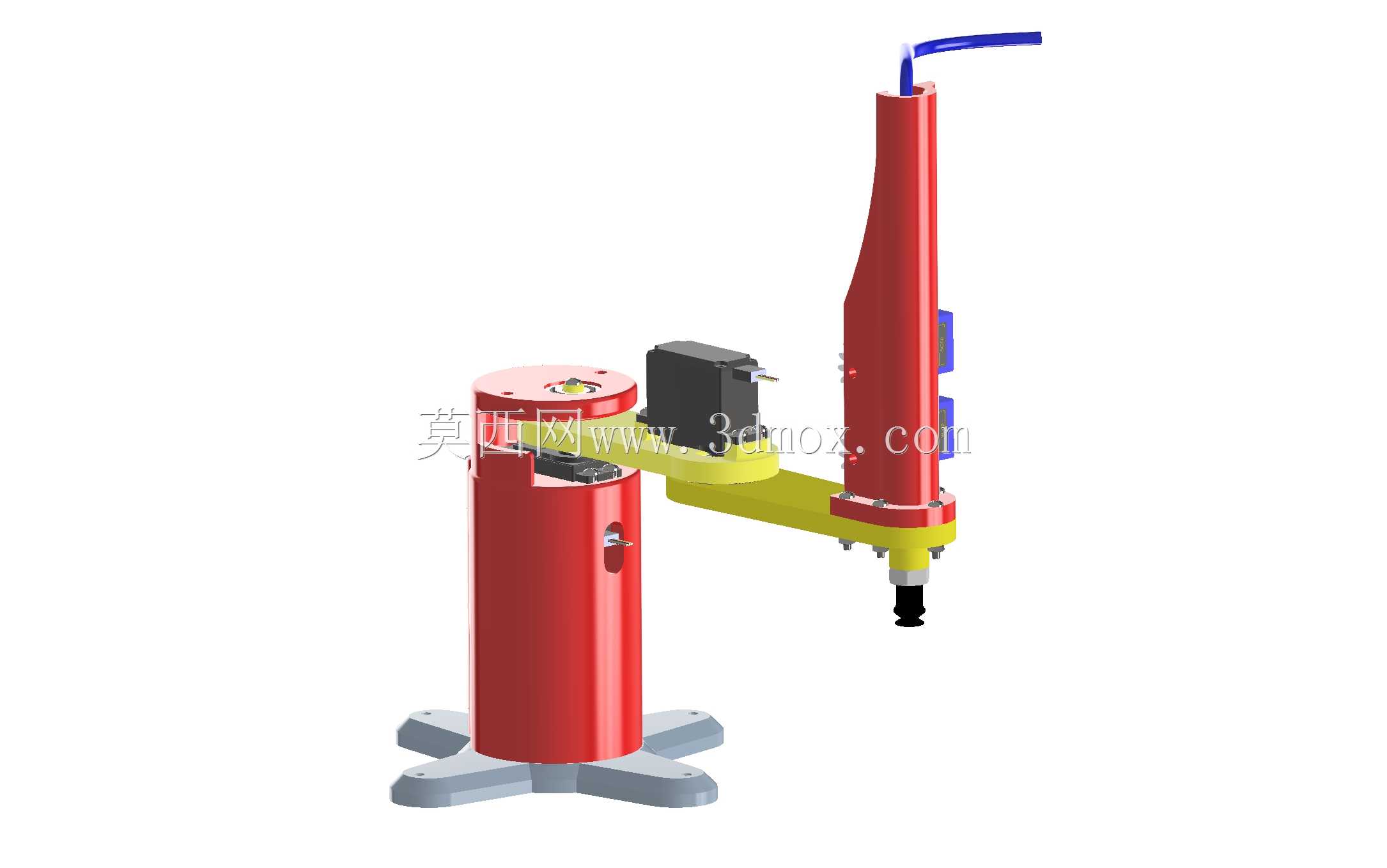

　　这款桌面级SCARA构型机械臂，核心定位是面向平面运动学教学验证、小型工位轻载搬运的轻量化执行单元，整体结构围绕紧凑安装、易组装调试的需求设计，没有冗余的外置走线与复杂的支撑结构，底座采用三支点式安装脚，可直接固定在光学平台、桌面工装板上，安装边界仅需占用直径180mm的圆形区域，垂直方向总伸展高度不超过320mm，完全适配桌面级实验台、小型自动化分拣工位的空间限制，不会对周边工位的设备排布造成干涉。

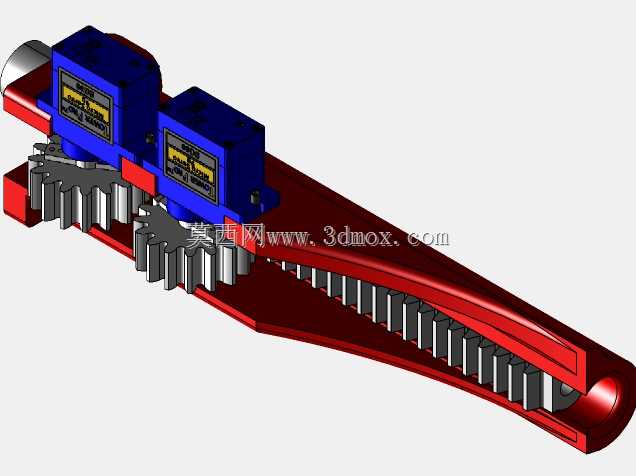

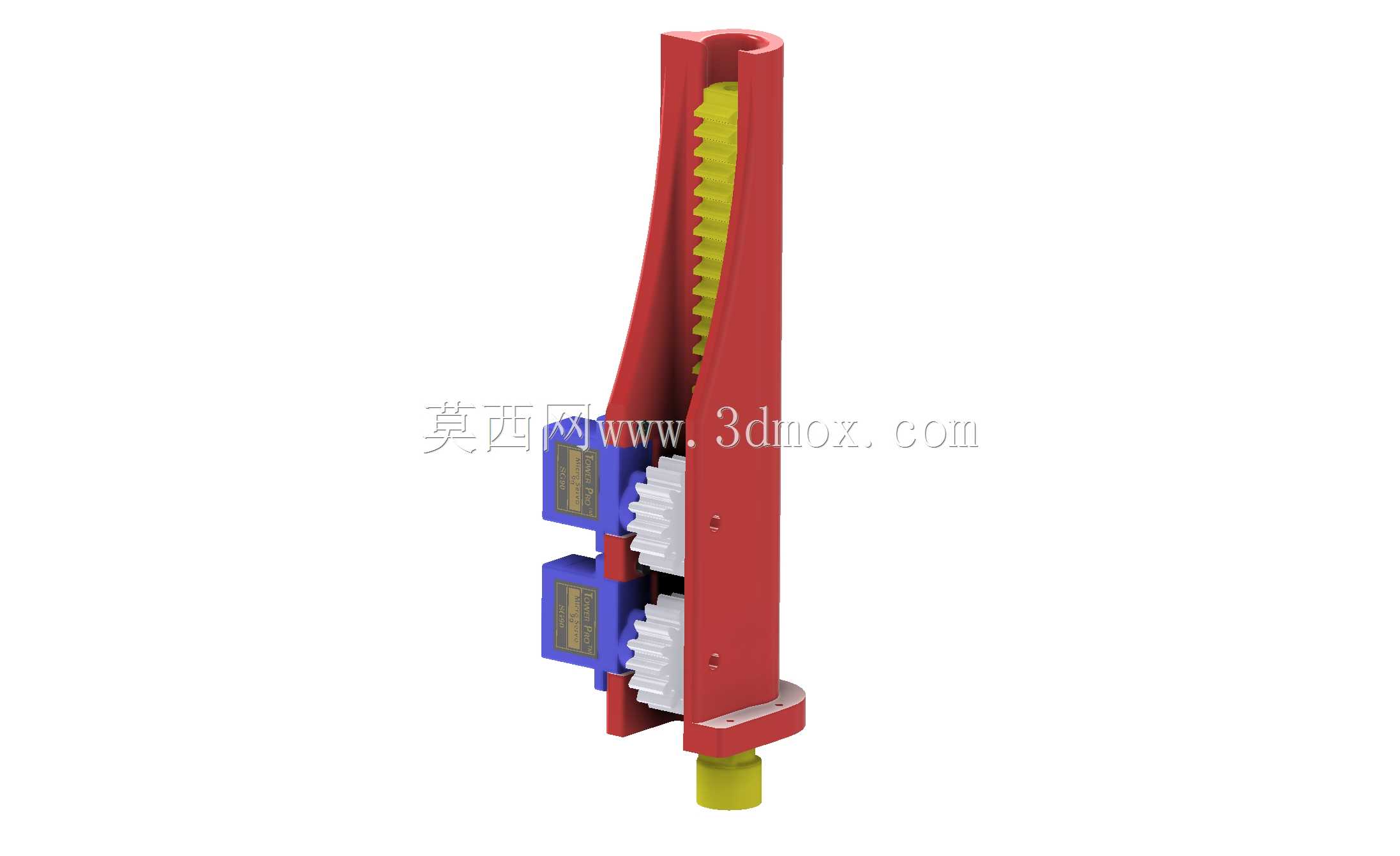

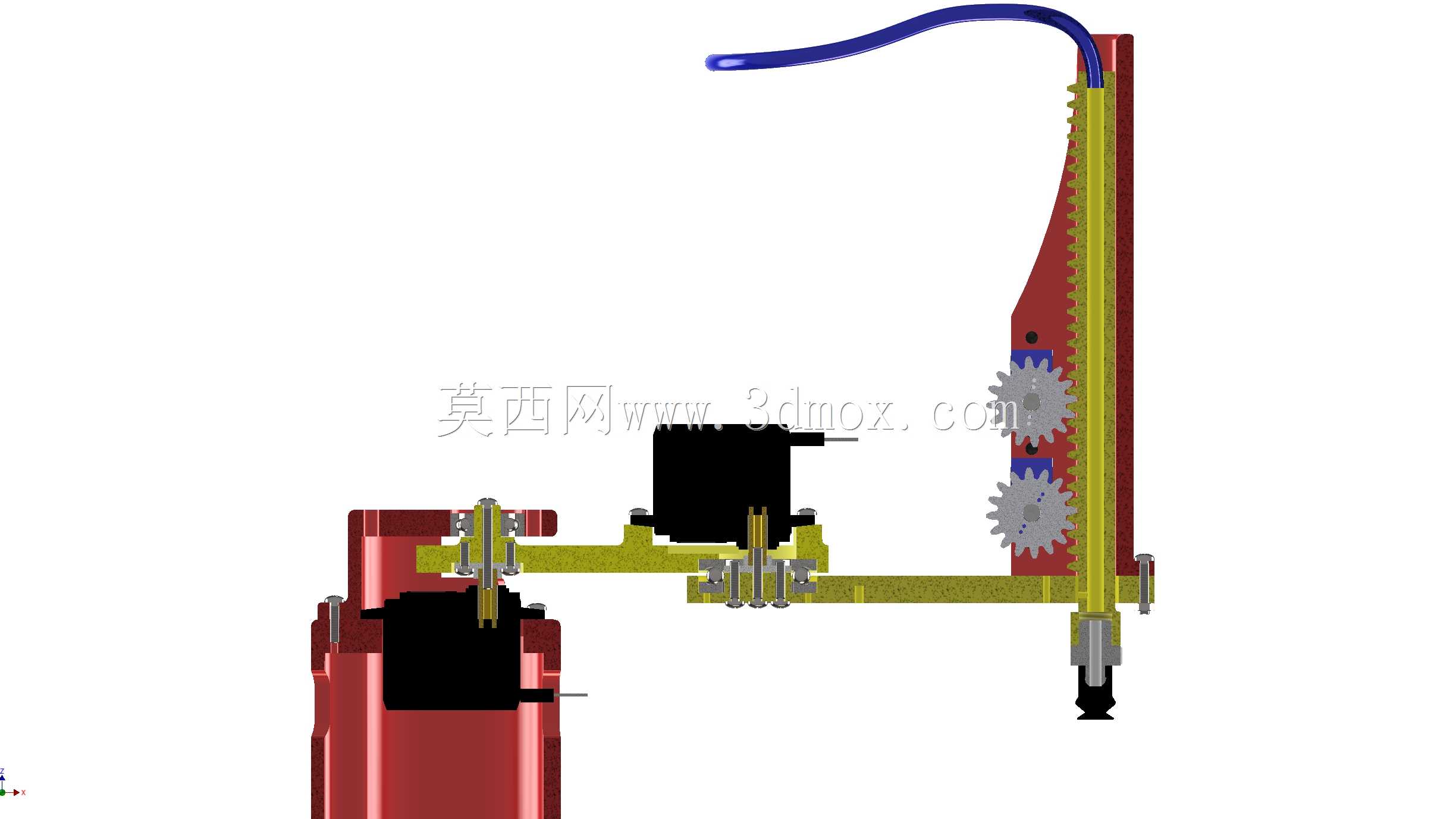

　　从传动结构设计来看，垂直升降轴没有采用常见的同步带或者丝杆传动，而是选择了齿轮齿条直驱方案，将传动齿轮组集成在垂直立柱的内部腔体中，既压缩了垂直方向的结构厚度，也能避免外置传动结构容易积尘、卡滞的问题，传动路径更短，反向间隙更容易通过齿轮侧隙调整来控制，配合轴向与径向组合布置的滚珠轴承，垂直轴的升降运动顺滑度更高，带额定负载下的运行抖动量控制在0.2mm以内，完全满足小型工件的拾放精度要求。

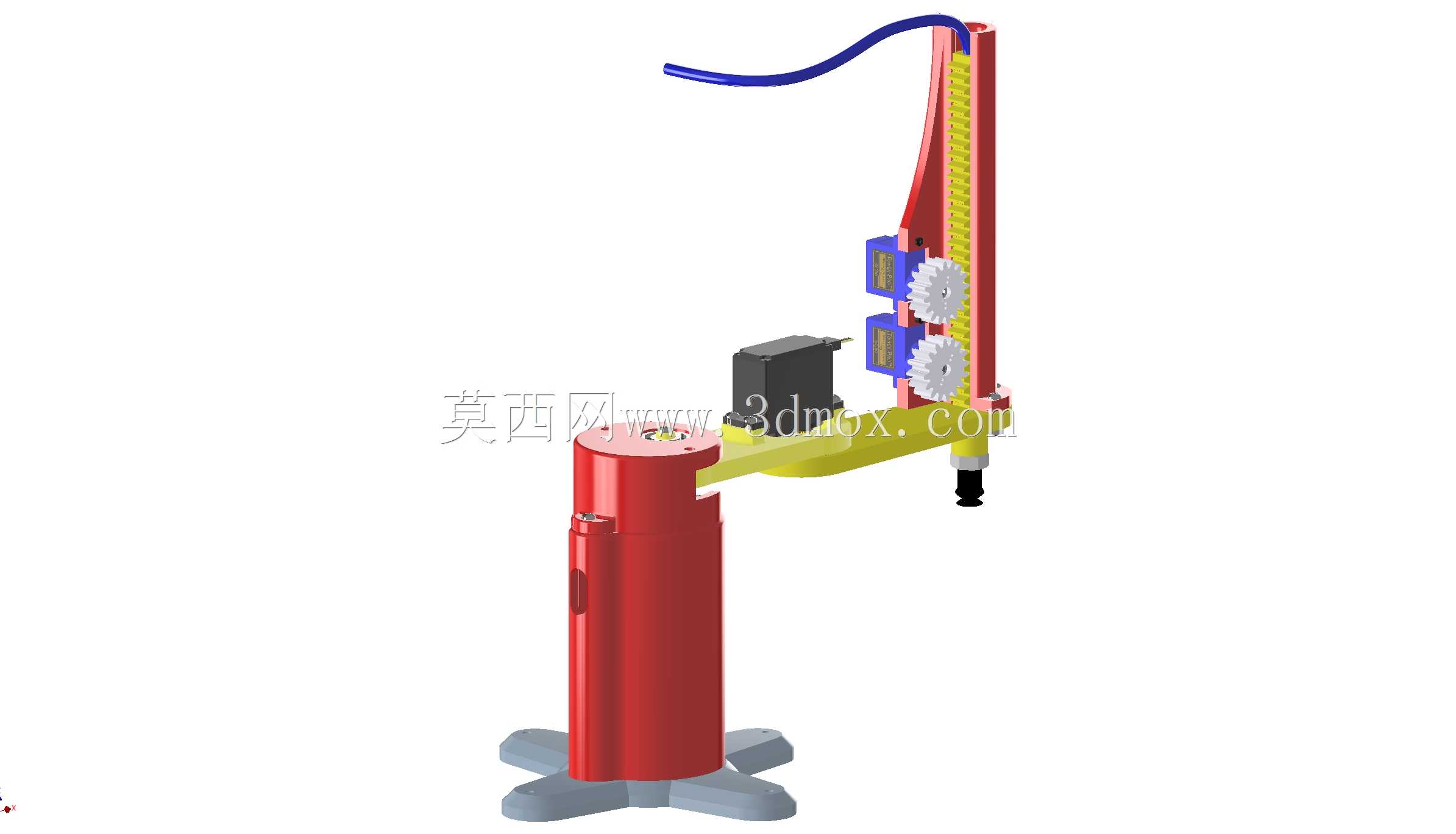

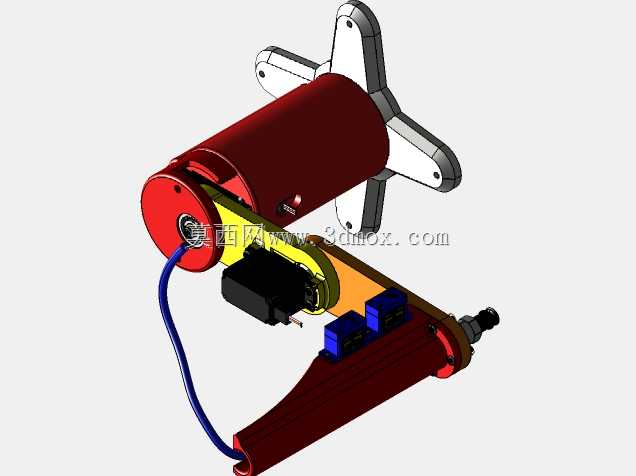

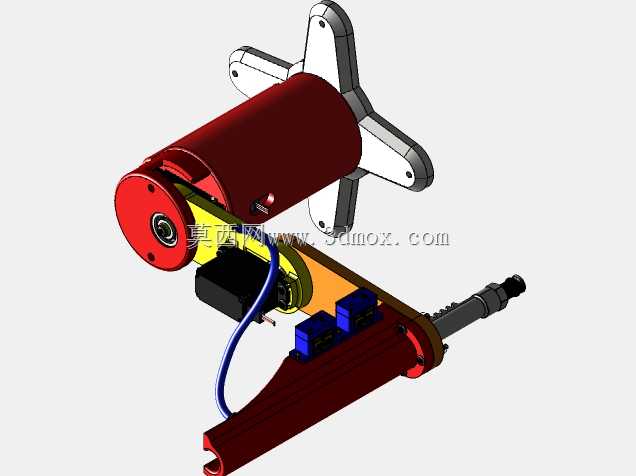

　　驱动配置上，大臂回转、小臂回转关节采用两个旋转角度可达360°的SG90R伺服单元，分别负责第一关节、第二关节的水平回转运动，两个MG995伺服单元分别负责垂直轴升降、末端吸盘的姿态微调，所有伺服的走线都沿着臂身内部的走线槽布置，末端气动管路顺着大臂上沿的固定卡扣排布，从关节转轴处的过线孔接入立柱内部的气路通道，避免运动过程中管线拉扯、缠绕的问题，气路末端搭配Camozzi型号VTCL-110N-18的真空吸盘，可拾取重量不超过500g的平整表面小型工件，比如PCB板、小型塑料壳体、薄金属片等，适配电子装配、轻工分拣、教学实验等场景的轻载拾放需求。

　　结构件的设计充分考虑了3D打印的工艺特性，所有零件的壁厚均设置在2-3mm区间，没有大角度的悬空结构，打印时无需添加大量支撑，拆分后的单个零件最大尺寸不超过150mm，适配主流桌面级FDM3D打印机的成型尺寸，普通PLA、PETG材料即可满足结构强度要求，组装时仅需常规内六角扳手、镊子等工具，不需要专用的工装夹具，所有轴承位、伺服安装位都设计了定位止口，装配时不需要反复调整同轴度，新手也能在短时间内完成整机组装。

　　实际应用中，这款机械臂可直接接入开源的机器人控制板，通过简单的点位示教就能完成固定轨迹的平面拾放动作，适合高校、职校的机器人专业开展SCARA机构运动学正逆解验证、点位运动调试、气动末端执行器控制等实验项目，也可作为小型自动化生产线的上下料单元，搭配视觉传感器完成零散小工件的分拣、摆盘作业，由于整体结构重量不超过2kg，搬运、重新部署都非常方便，不需要额外的吊装设备，单人即可完成工位转移与重新调试。

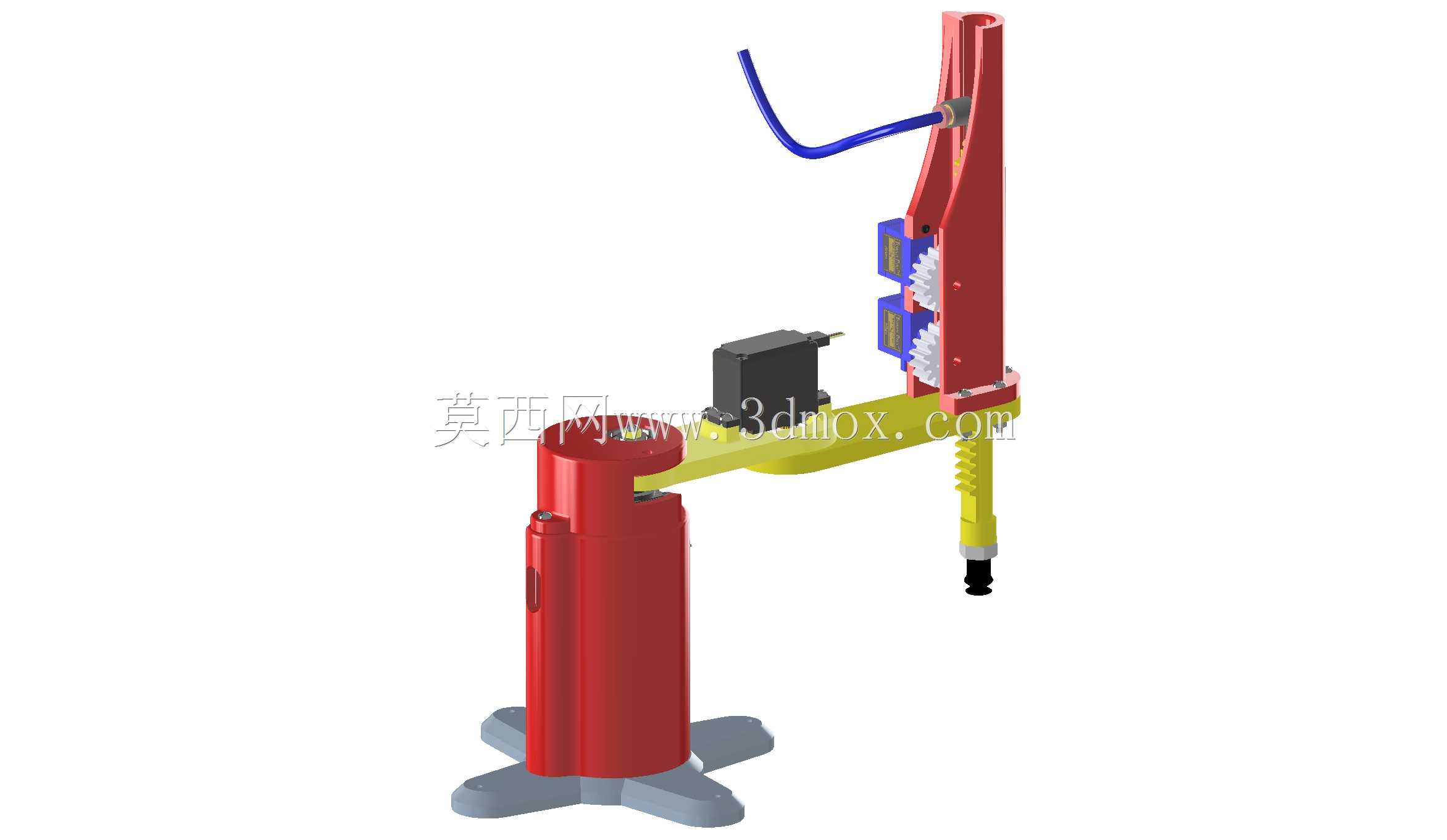

　　在运动边界设计上，大臂长度设置为120mm，小臂长度设置为100mm，加上末端吸盘的延伸长度，水平方向的最大工作半径可达240mm，基座正前方30°到150°的扇形区域为主要工作区间，该区间内的运动重复定位精度可控制在0.5mm以内，垂直轴的有效升降行程为80mm，可适配高度差在60mm以内的上下料工位，比如传送带与料盘之间的工件转移，不需要额外增加升降台来适配高度差。末端吸盘的安装位预留了标准的M3螺纹孔，除了标配的气动吸盘之外，也可以根据需求更换夹爪、画笔、点胶头等不同的执行器，拓展出绘图、点胶、小型零件装配等更多功能，不需要对臂身结构做额外的打孔、改装，拓展性较强。

　　结构的刚性设计上，大臂与小臂均采用加筋的薄壁结构，在保证轻量化的同时提升了抗弯强度，带额定负载运行时臂身的形变量不超过0.3mm，不会因为臂身下垂影响拾放精度，底座内部预留了控制板、气泵的安装空间，可将控制元件、微型真空气泵全部集成在底座内部，不需要外置控制盒，进一步减少了整机组装后的占用空间，桌面部署时更加整洁，不会有杂乱的外接线缆影响操作。
