带气动锁定的皮带输送移位机构设计

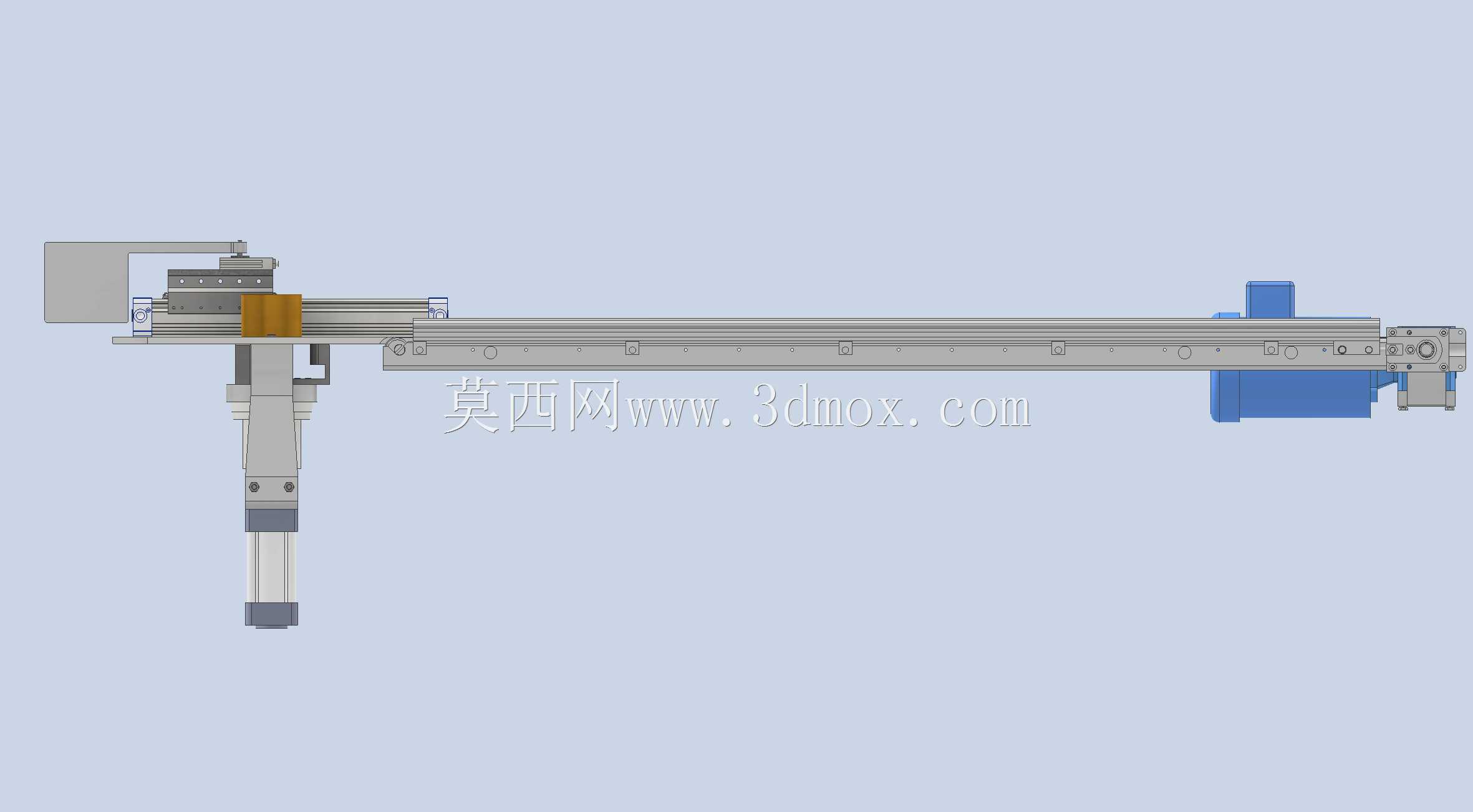

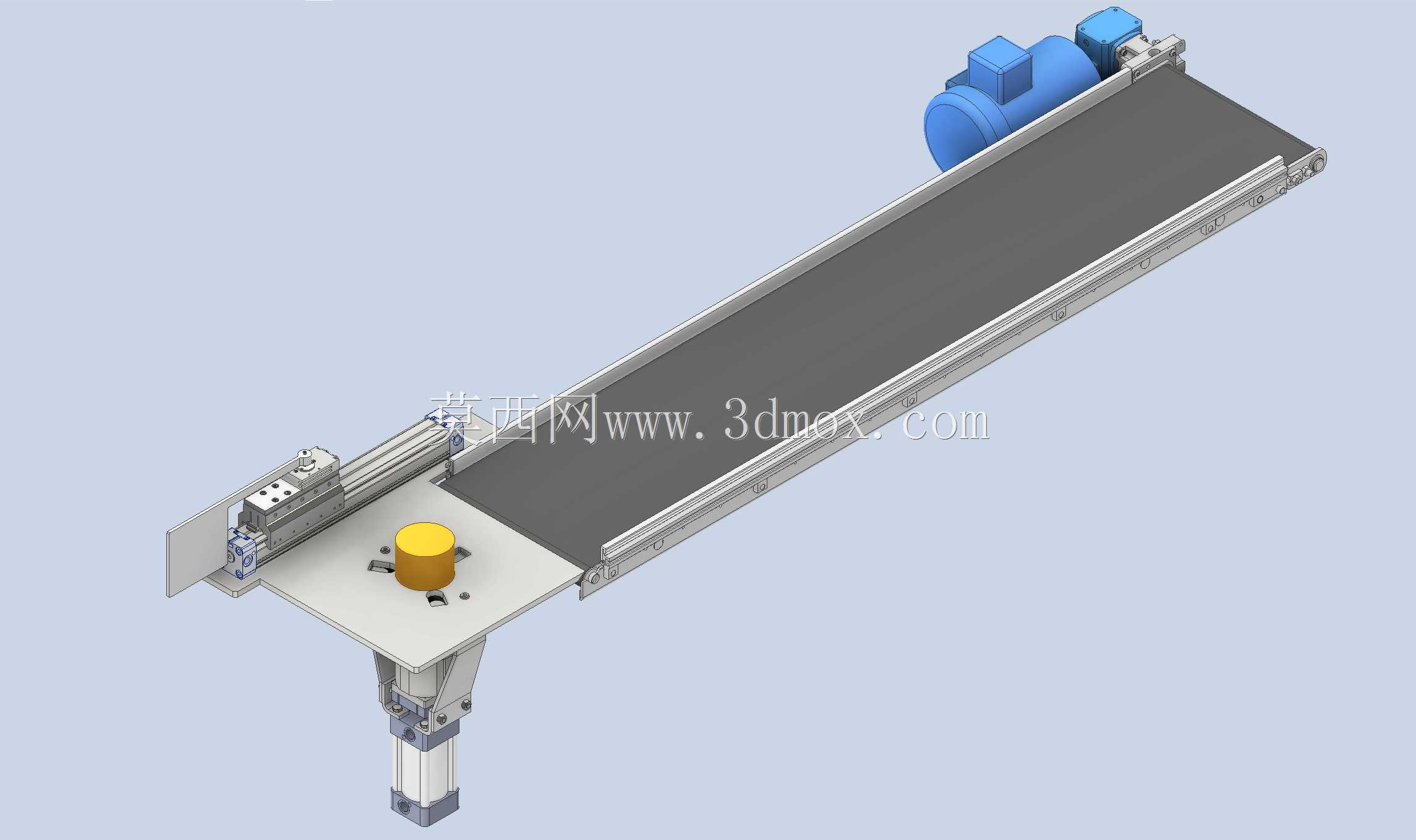

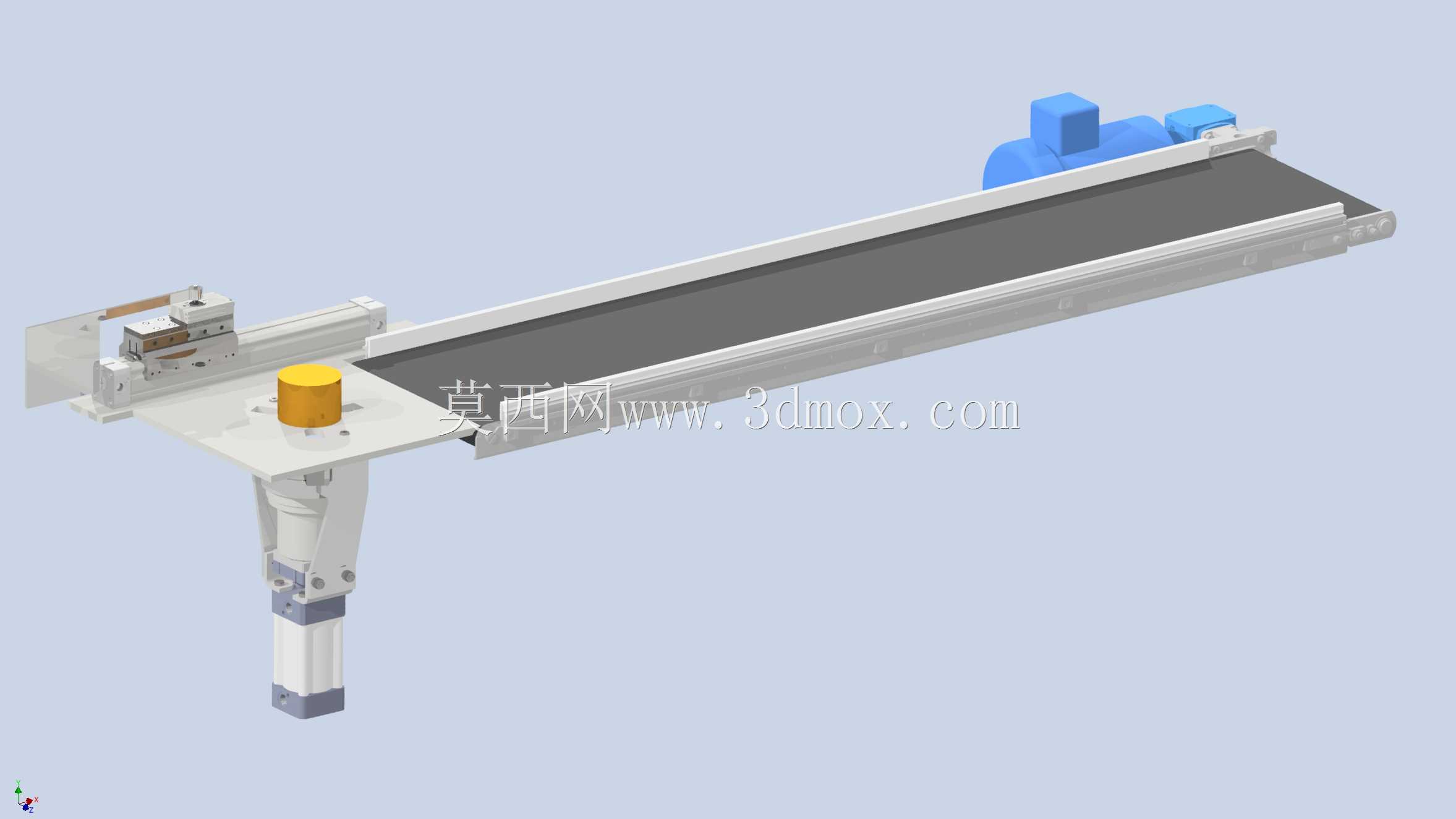

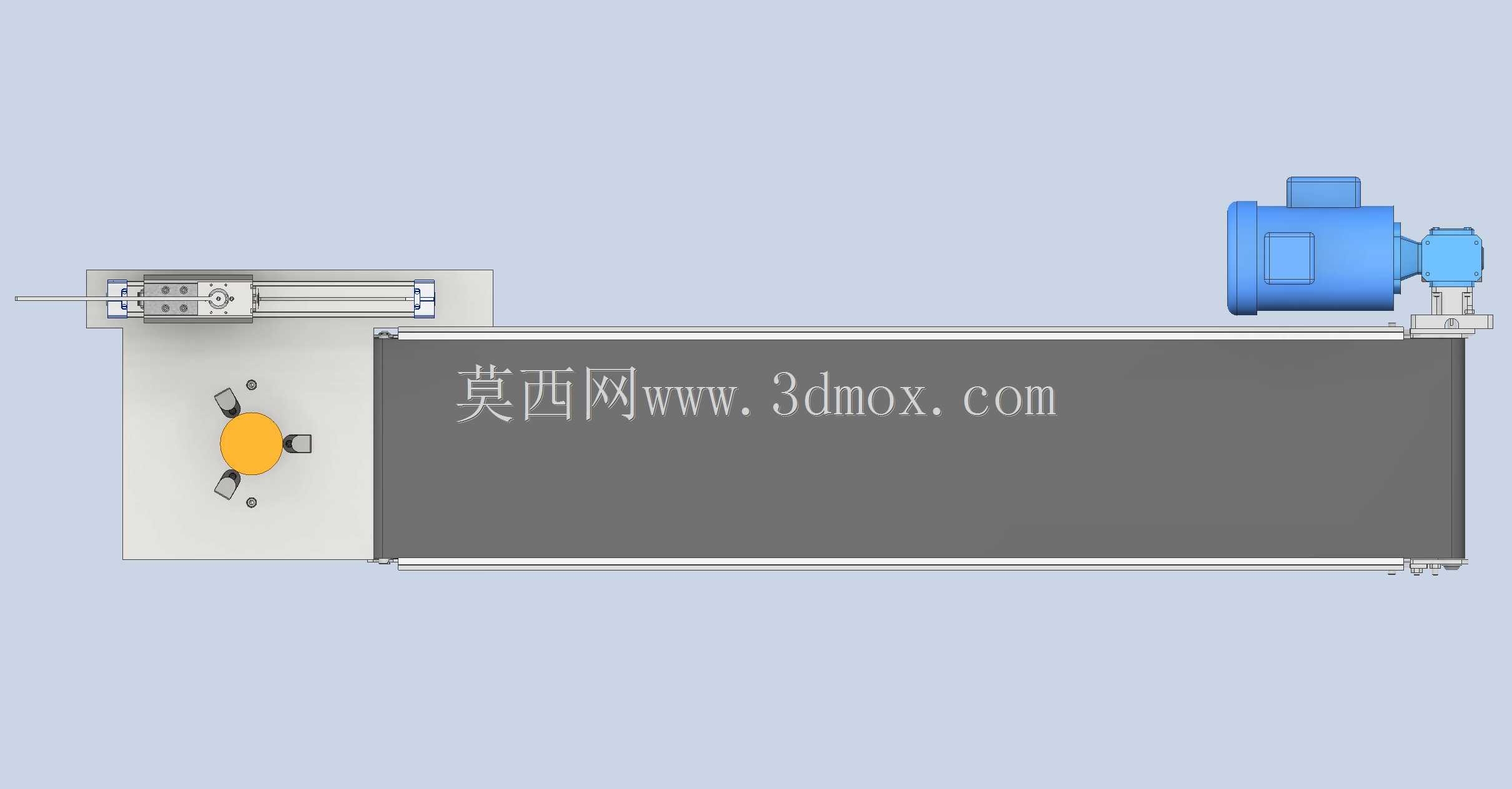

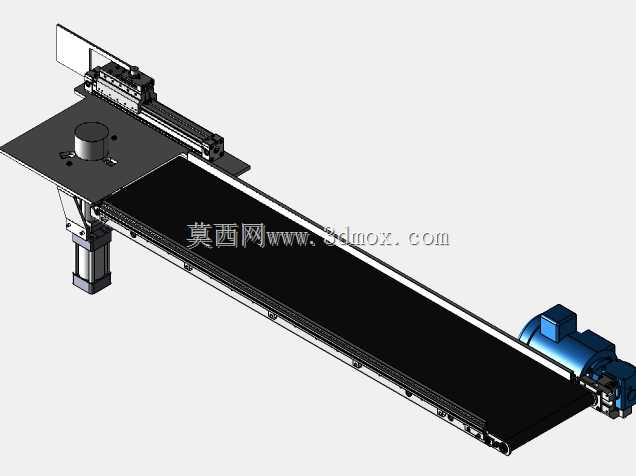

　　这套气动锁定与移动系统，核心是为窄幅皮带输送线配套的工位间物料移位与定点锁止功能单元，常见于3C电子小零件装配、精密五金件分选、小型医药包装件流转这类对工位定位精度有要求的连续生产线场景。很多轻型输送线运行时会存在皮带蠕变、启停惯性带来的位置偏移，普通的阻挡机构只能实现粗定位，无法满足后续工位比如视觉检测、精密压装、引脚插接这类±0.1mm级的对位要求，这套机构就是针对这类痛点设计的。从结构布局来看，整套单元横跨在皮带输送线的侧方安装位，支撑立柱采用方形铝型材搭配底部可调脚座，安装时可以根据现场线体高度调整支撑腿伸出长度，适配600-900mm高度范围的常规轻型皮带线，横向伸出的安装板距离皮带侧边的安全间隙预留了15mm，

　　避免运行过程中刮蹭皮带边缘或者输送的物料。移位执行部分采用200毫米行程的无杆气缸作为横向移动的动力源，相比普通杆式气缸，无杆气缸的安装空间更紧凑，不会有长活塞杆伸出带来的积尘、剐蹭风险，气缸两端带液压缓冲器，移动到端点时不会产生刚性撞击，移位重复定位精度可以控制在0.05mm以内。末端的执行端搭配90°旋转气缸，能够实现夹持位与放料位的角度切换，不需要额外增加旋转电机或者凸轮分割器，压缩空气驱动的响应速度快，适合短节拍的工位切换需求。夹持部分采用带三个平行钳口的夹持器，相比两指夹爪，三指结构对圆柱形、方形小零件的对中性更好，夹持力可以通过接入的调压阀调整，不会夹伤表面易刮花的工件，比如塑料外壳、铝制小壳体这类零件。

　　紧挨着夹持单元安装的是50毫米行程的紧凑导向气缸，这个气缸承担的就是核心的气动锁定功能：当输送线带着载具移动到目标工位时，导向气缸伸出，前端的定位销插入载具底部的定位销孔，直接将载具和输送线的皮带面脱开锁定，避免皮带的蠕动带动载具偏移，锁定之后再由横向移位的无杆气缸带动夹持单元取走工件，完成工位间的转移。设计的时候特意将所有气动元件的气路接口都布置在安装板的侧下方，现场接气管的时候不会和上方的移动部件产生干涉，气路走线沿着支撑立柱内部的线槽排布，外观整洁也不会被运行中的部件磨破气管。整套机构的安装边界控制得比较紧凑，横向总长度不超过800mm，纵向伸出宽度不超过350mm，不需要对原有输送线做大规模改造，只需要在线体侧边预留对应的安装孔位就可以加装，适合老线的自动化升级改造。在实际选型搭配的时候，无杆气缸的缸径选了16mm规格，在0.5MPa的常规工厂供气压力下，输出力足够带动末端的夹持组件和1kg以内的工件移动，不会出现推力不足卡顿的问题；旋转气缸的角度调整范围可以在0-180°之间微调，适配不同方向的上下工位布局；平行钳口的夹持行程单边有10mm，可以兼容直径或者宽度在10-30mm之间的小型工件，不需要频繁更换夹爪。导向气缸的前端定位销采用淬火处理的钢材，表面硬度达到HRC45以上，长时间反复插拔定位不会出现磨损变形，定位销根部带防尘圈，避免车间里的粉尘、切屑进入气缸内部导致密封件磨损漏气。

　　整个移动单元的直线导轨副采用预压等级为普通级的微型导轨，滑动阻力小，配合无杆气缸的移动不会出现爬行现象，导轨表面自带润滑脂注油嘴，日常维护只需要每隔三个月补充一次润滑脂就可以保证长期运行精度。在安全设计方面，所有气缸的伸出和缩回位置都带磁性开关，可以实时反馈气缸的位置信号给生产线的PLC，只有当锁定气缸完全伸出锁定到位之后，夹持单元才会执行夹持动作，只有当夹持单元回到安全位置之后，锁定气缸才会缩回放行载具，整套动作逻辑互锁，避免出现撞机、工件掉落的问题。这套机构相比采用伺服电缸的移位单元，成本只有后者的三分之一左右，维护难度也更低，工厂的普通机修人员只需要掌握基础的气动元件知识就可以完成日常故障排查和易损件更换，适合大规模在轻型装配输送线上推广使用。
