双伺服协同高扭矩齿轮耦合传动装置

　　在小型自动化执行机构的扭矩升级改造场景中，常遇到单台伺服输出扭矩不足、安装空间受限无法更换大规格伺服的痛点，这套双伺服耦合传动结构正是针对这类工程需求开发的动力整合方案。日常做小型桌面机械臂关节、精密回转工作台、小负载分度装置的结构设计时，很多时候安装腔的径向、轴向尺寸已经被整机布局卡死，常规大扭矩伺服的体积根本塞不进去，而两台小规格伺服并排布置的空间往往是富余的，这套耦合结构就是通过内齿圈的行星式传动逻辑，把两台伺服的输出扭矩整合到同一输出轴上，在不增加单台伺服功率、不扩大安装截面的前提下，把输出端的总扭矩提升到接近两台伺服扭矩之和的水平。

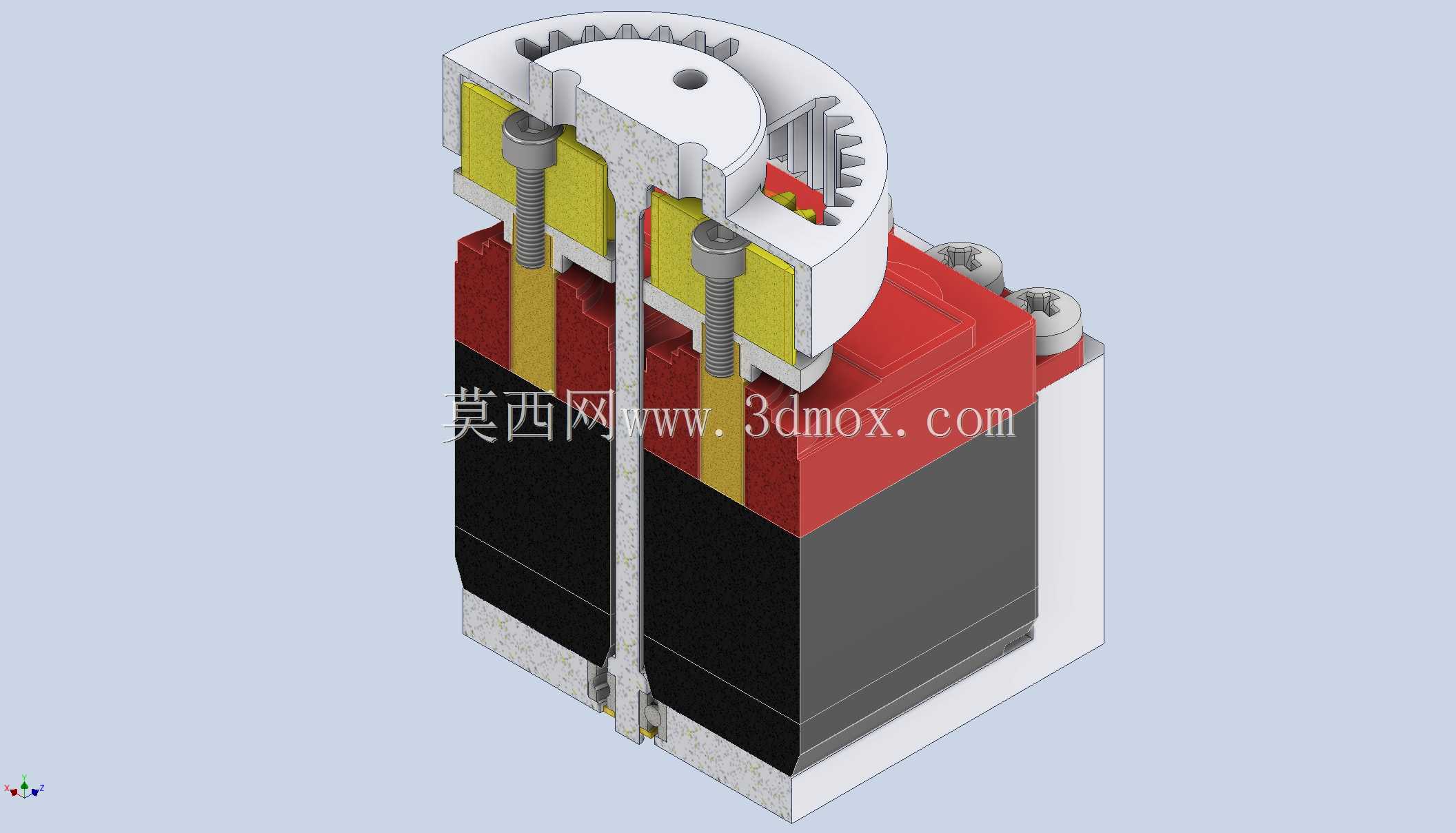

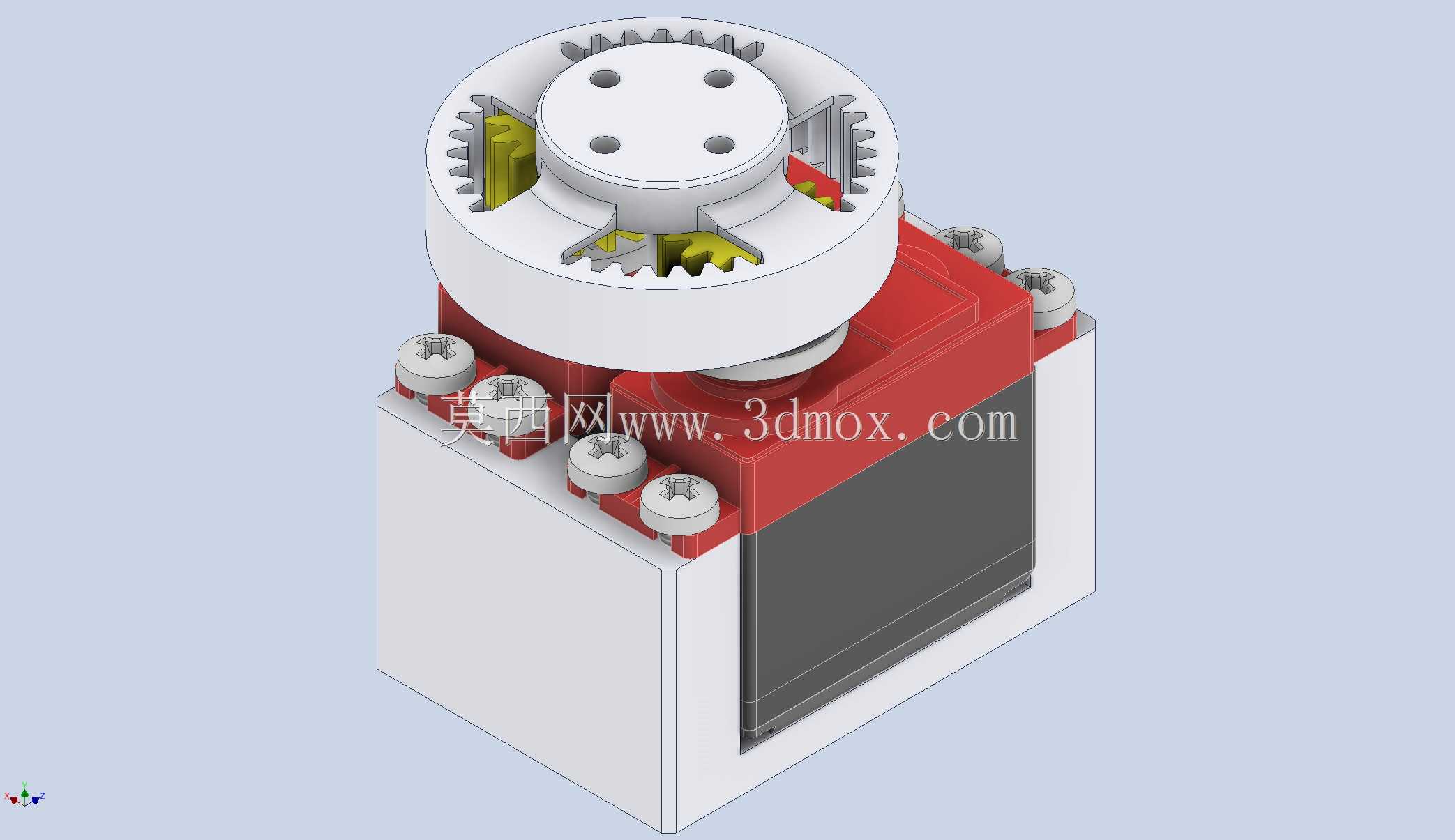

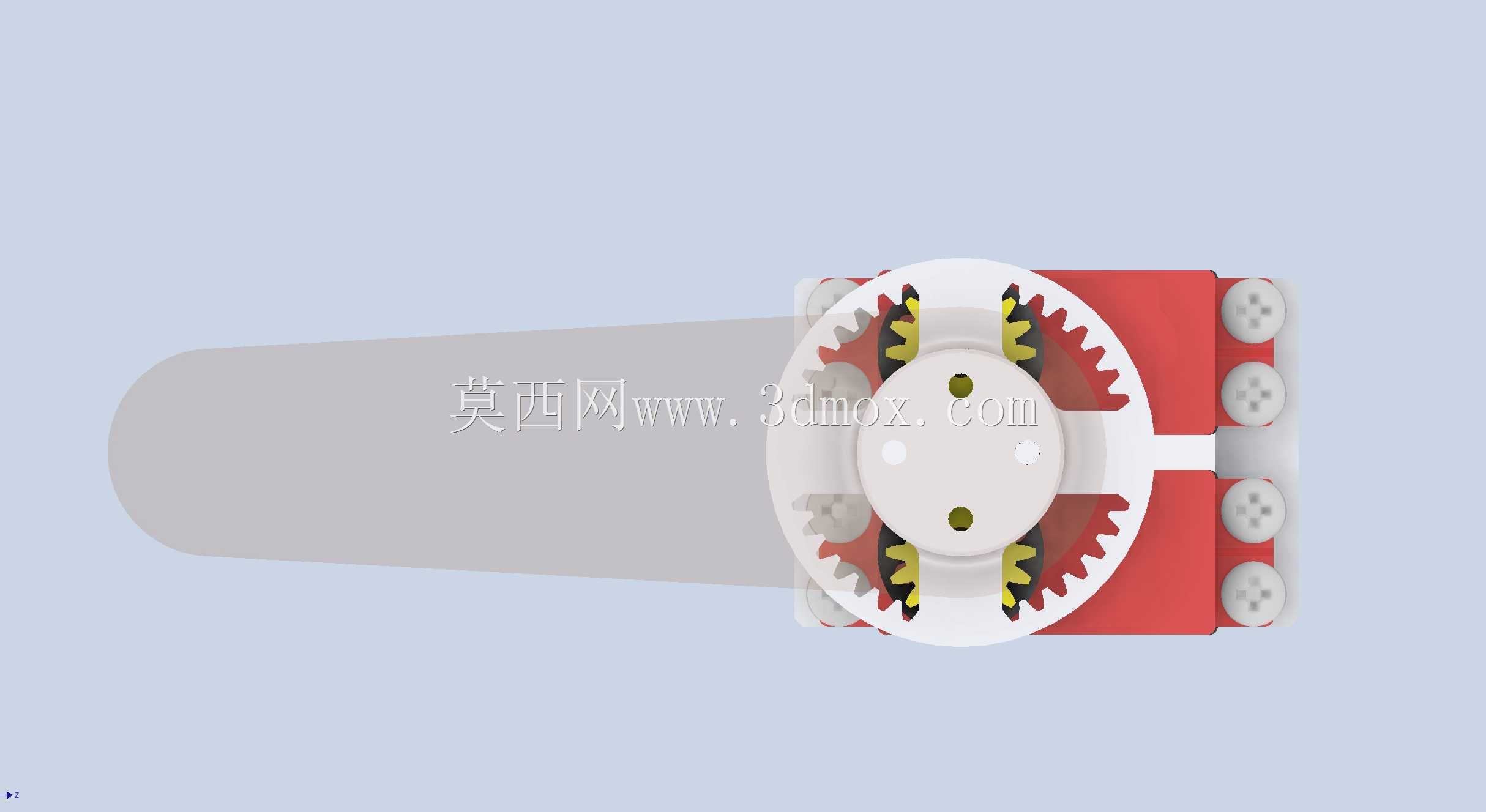

　　从结构设计逻辑来看，这套装置的核心是顶部的内齿圈传动副，两台伺服的输出轴上各安装一个小齿轮，两个小齿轮同时与顶部的内齿圈啮合，内齿圈通过中心的输出法兰连接外部负载，两个小齿轮对称布置在内齿圈的内部，啮合点的受力可以相互抵消一部分径向力，减少输出轴的轴承负载。设计时需要严格控制两个小齿轮的齿侧间隙一致性，避免两台伺服同步运行时出现打齿、负载分配不均的问题，齿轮参数选择上采用了小模数渐开线圆柱齿轮，既保证足够的啮合重合度，又能把传动噪音控制在较低水平，适合桌面级精密设备的使用场景。

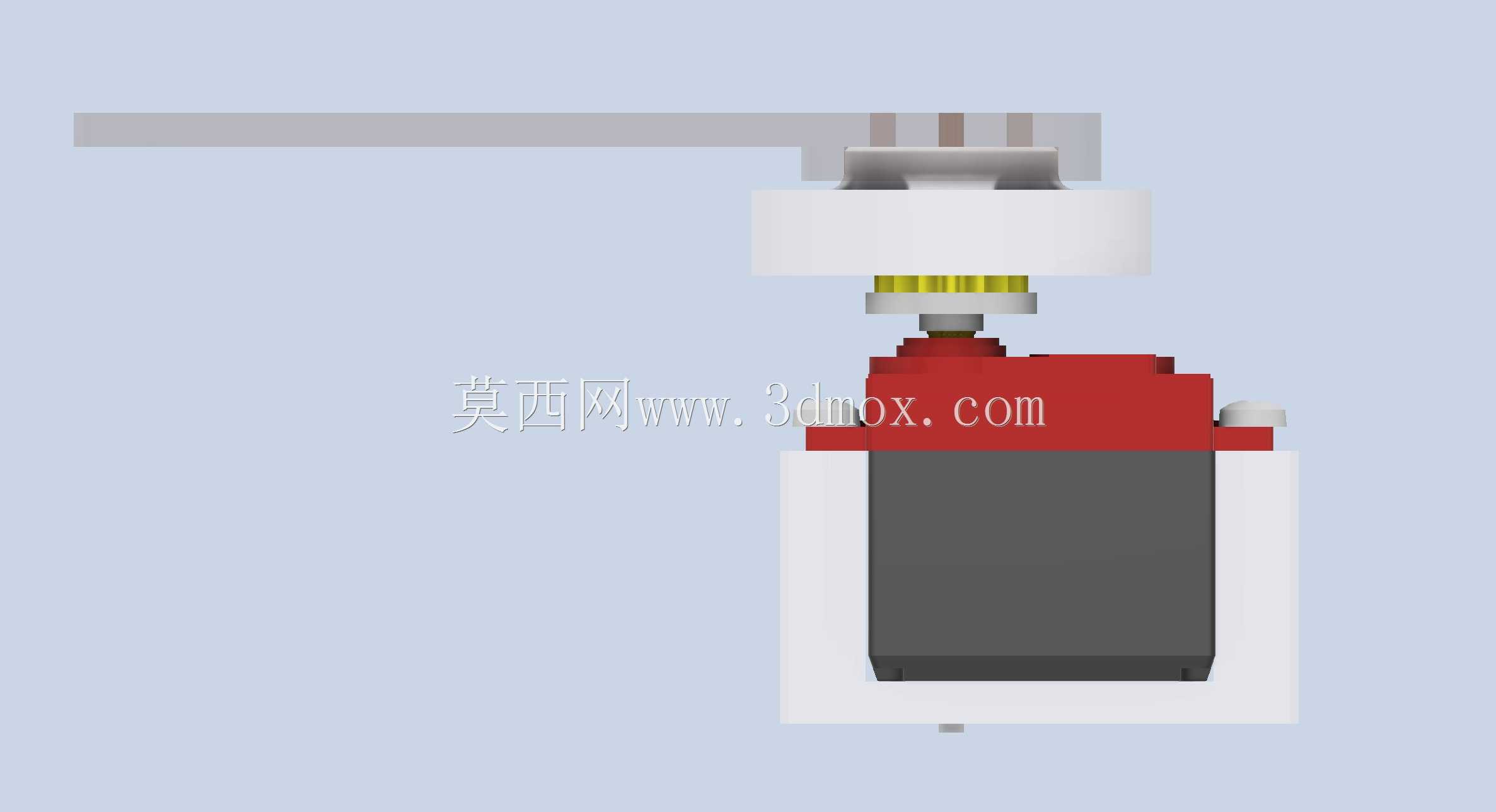

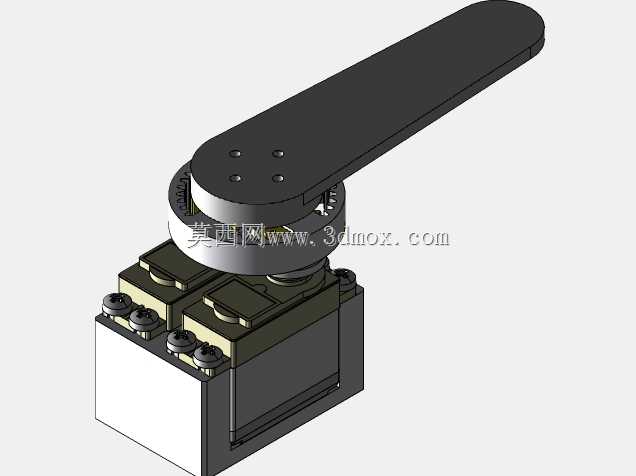

　　安装边界方面，这套耦合装置的底座直接适配标准20Kg/cm级微型伺服的安装孔位，不需要额外做转接板，底部的安装螺丝孔位间距、输出轴的配合尺寸都和常规微型伺服完全兼容，原有设备更换时只需要把原来的单伺服拆下，直接替换这套双伺服耦合单元即可，不需要改动原有设备的安装结构。输出端的法兰盘预留了四个均匀分布的安装孔，孔位尺寸和常规伺服摆臂的安装孔一致，可以直接搭配标准的伺服摇臂、法兰盘使用，不需要额外加工转接零件。装置的总高度比单台同扭矩等级的大伺服低15%左右，径向尺寸只比单台微型伺服宽出一个伺服的宽度，在并排布置的安装场景下，空间利用率比单台大伺服更高。

　　实际使用过程中，这套结构可以实现300度范围内的回转输出，完全覆盖常规微型伺服的转动角度范围，不会因为耦合传动损失转动行程。两台伺服的控制信号做同步分配，运行时两个伺服的输出轴保持同转速同方向转动，通过内齿圈把两个小齿轮的转动汇总到中心输出轴，传动过程中两个小齿轮同时承担负载，单台伺服承受的扭矩只有总输出扭矩的一半左右，可以有效降低单台伺服的负载率，延长伺服的使用寿命。需要注意的是，这套结构目前需要在调试时做好两台伺服的零位对齐，避免零位偏差导致的齿轮卡滞，调试时可以先松开其中一台伺服的安装螺丝，手动转动输出轴到零位后再锁紧伺服固定螺丝，保证两个小齿轮和内齿圈的啮合间隙均匀。

　　在小型自动化设备的选型场景中，这类双伺服耦合结构特别适合安装空间狭窄、但对输出扭矩有较高要求的工位，比如小型分拣设备的摆杆驱动、桌面点胶设备的Z轴回转、小型抓取机构的关节驱动，既保留了微型伺服响应速度快、控制精度高的优势，又解决了单台微型伺服扭矩不足的问题。结构上所有的齿轮都布置在顶部的白色端盖内部，端盖和下方的伺服安装座通过螺丝固定，日常维护时只需要拆开顶部端盖就可以检查齿轮的磨损情况、补充润滑脂，不需要拆解整个伺服安装部分，维护难度很低。端盖内部预留了足够的润滑脂存储空间，一次加注润滑脂可以满足长时间运行的润滑需求，不需要频繁维护。

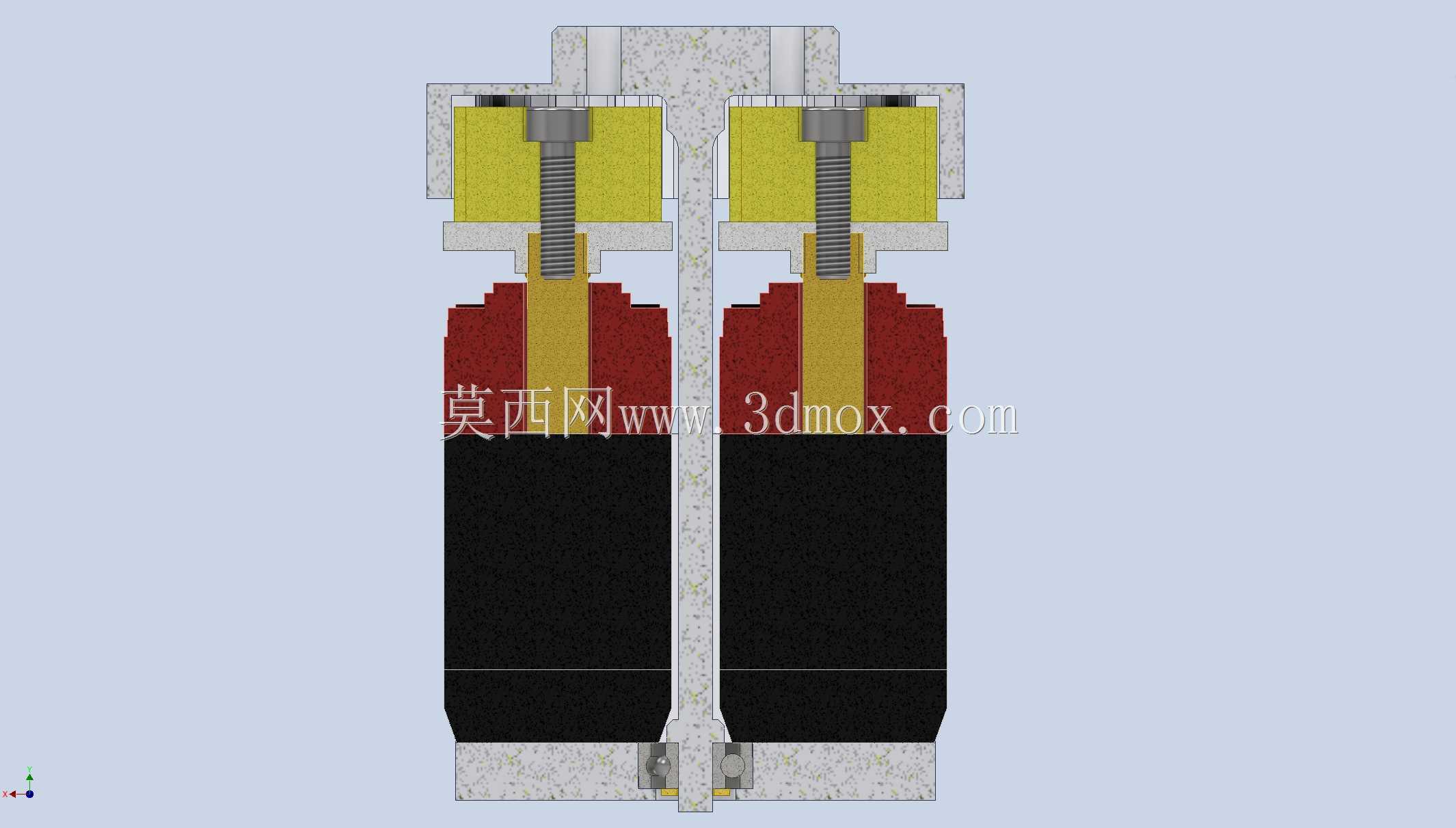

　　从受力角度分析，这套结构的内齿圈采用悬臂支撑结构，中心输出轴通过轴承安装在端盖中心位置，可以承受一定的径向负载和轴向负载，满足常规末端执行器的安装受力要求，不会因为负载偏载导致齿轮啮合偏磨。两个伺服的输出轴和小齿轮之间采用紧定螺丝固定，安装拆卸都很方便，后期如果需要更换不同减速比的齿轮，只需要拆开顶部端盖更换小齿轮和内齿圈即可，不需要更换整个伺服单元，改装灵活性很高。在做三维建模时，所有的安装孔位、配合尺寸都严格按照实物测绘的标准伺服尺寸绘制，齿轮的啮合参数也按照实际加工的齿轮参数做了精确建模，装配体中没有干涉问题，可以直接导出工程图用于零件加工，也可以导入到整机的装配模型中做干涉检查、运动仿真，验证设备运行过程中耦合装置和周边结构的空间位置关系，避免实际组装时出现结构干涉。
