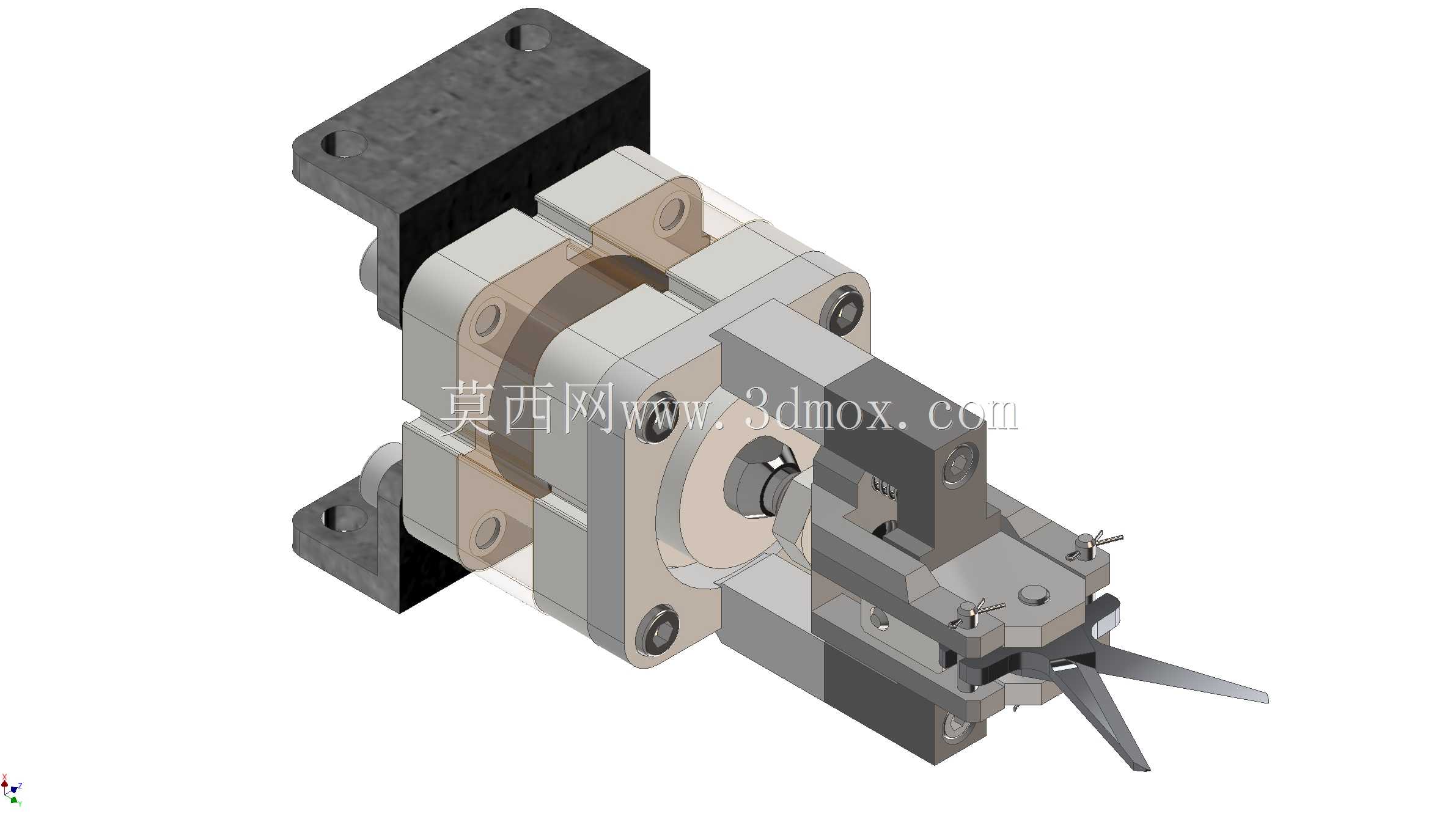

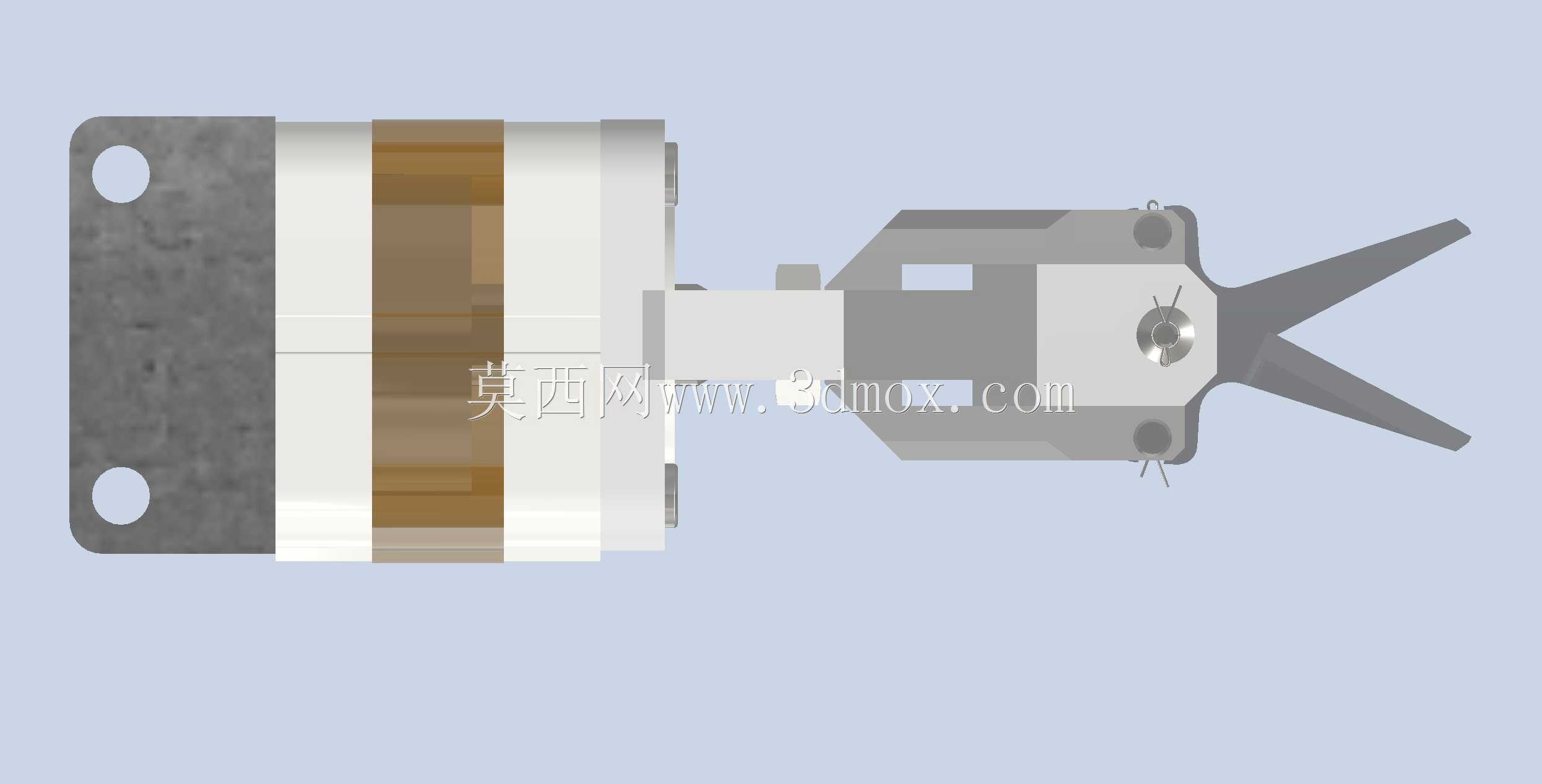

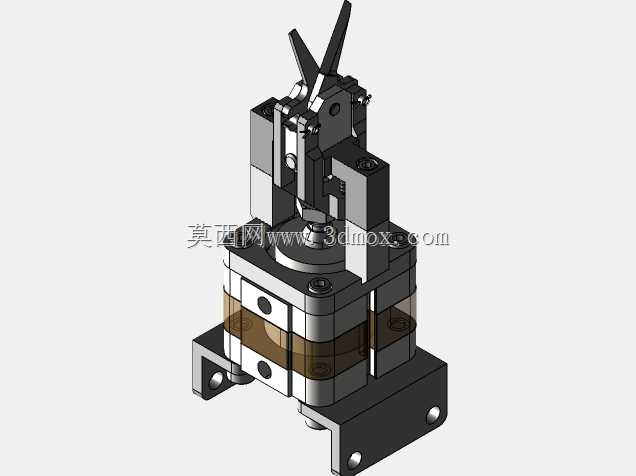

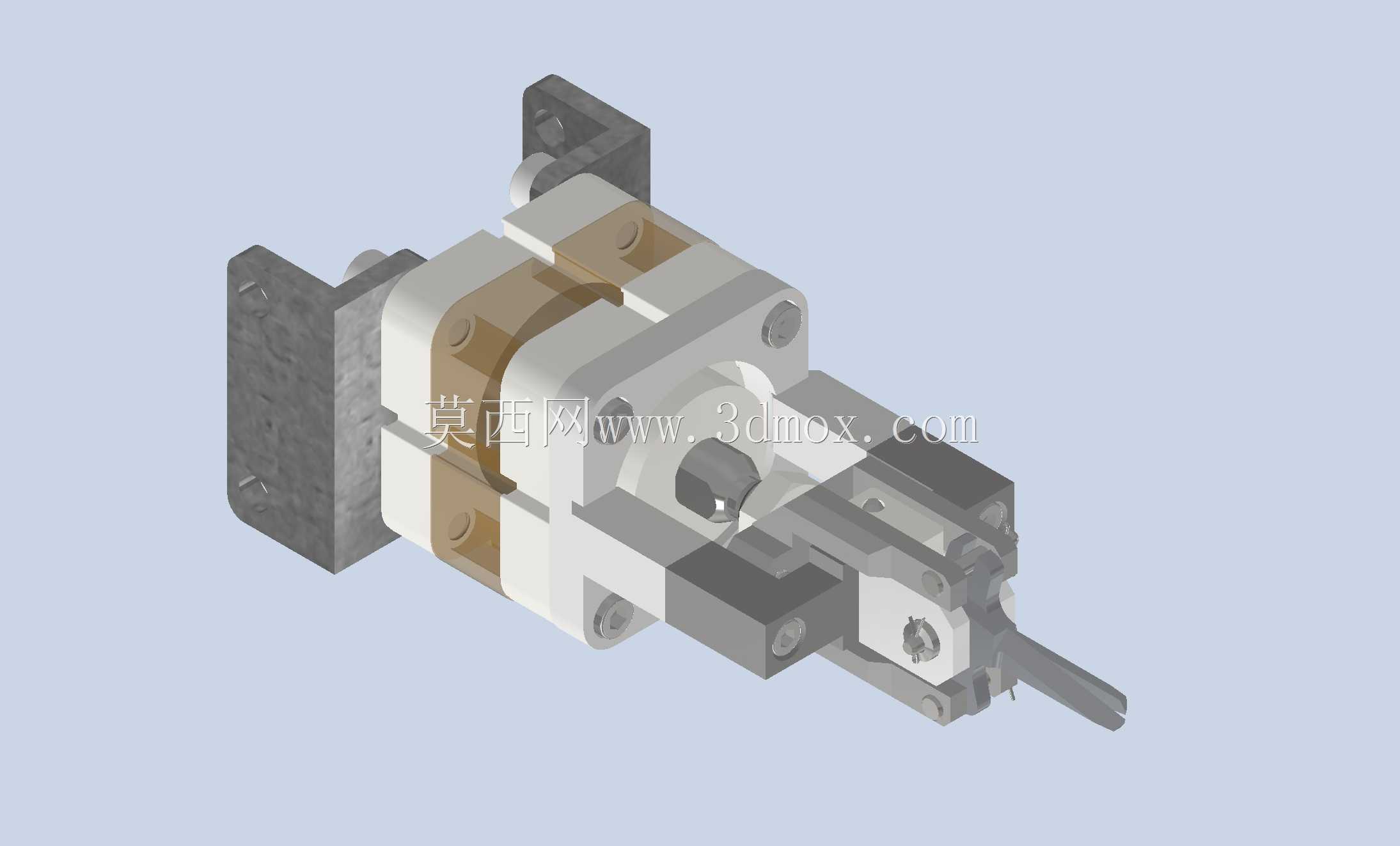

短行程气缸驱动气动固定剪刀结构

　　这款气动驱动的固定剪切机构，核心采用带锁定脚的短行程紧凑型气缸作为动力源，整体结构紧凑刚性充足，主要面向自动化产线中薄型金属片材、细金属线材、塑料软管、线束绝缘层等工件的定长剪切工序，在3C电子小零件装配、小五金件冲压后料头切除、包装线封带切断、线束加工工位等场景中适配性极强，相比传统手动剪切工具，可通过气动回路控制实现与产线节拍的同步触发，剪切动作响应速度快，重复定位精度稳定，能有效降低人工操作的劳动强度，同时避免人工剪切带来的切口不齐、长度误差大等问题。

　　从结构设计逻辑来看，整体采用侧装式固定基座作为承载主体，基座上预留的两个沉头安装孔可直接通过内六角螺栓固定在设备安装面板或者型材支架上，安装基准面经过铣平处理，能保证机构安装后剪切工位的位置精度，不会因为长期作业产生松动偏移。气缸部分选用短行程紧凑型缸体，这类缸体本身轴向尺寸短，径向集成度高，非常适合安装空间局促的自动化工位，缸体自带的锁定脚结构可以在气源压力出现波动时维持活塞位置，避免剪切过程中因为压力不足出现剪刀回弹、剪切不到位的问题，同时也能在突发断气的工况下保持当前位置，防止剪刀意外下落造成安全隐患或者工件报废。

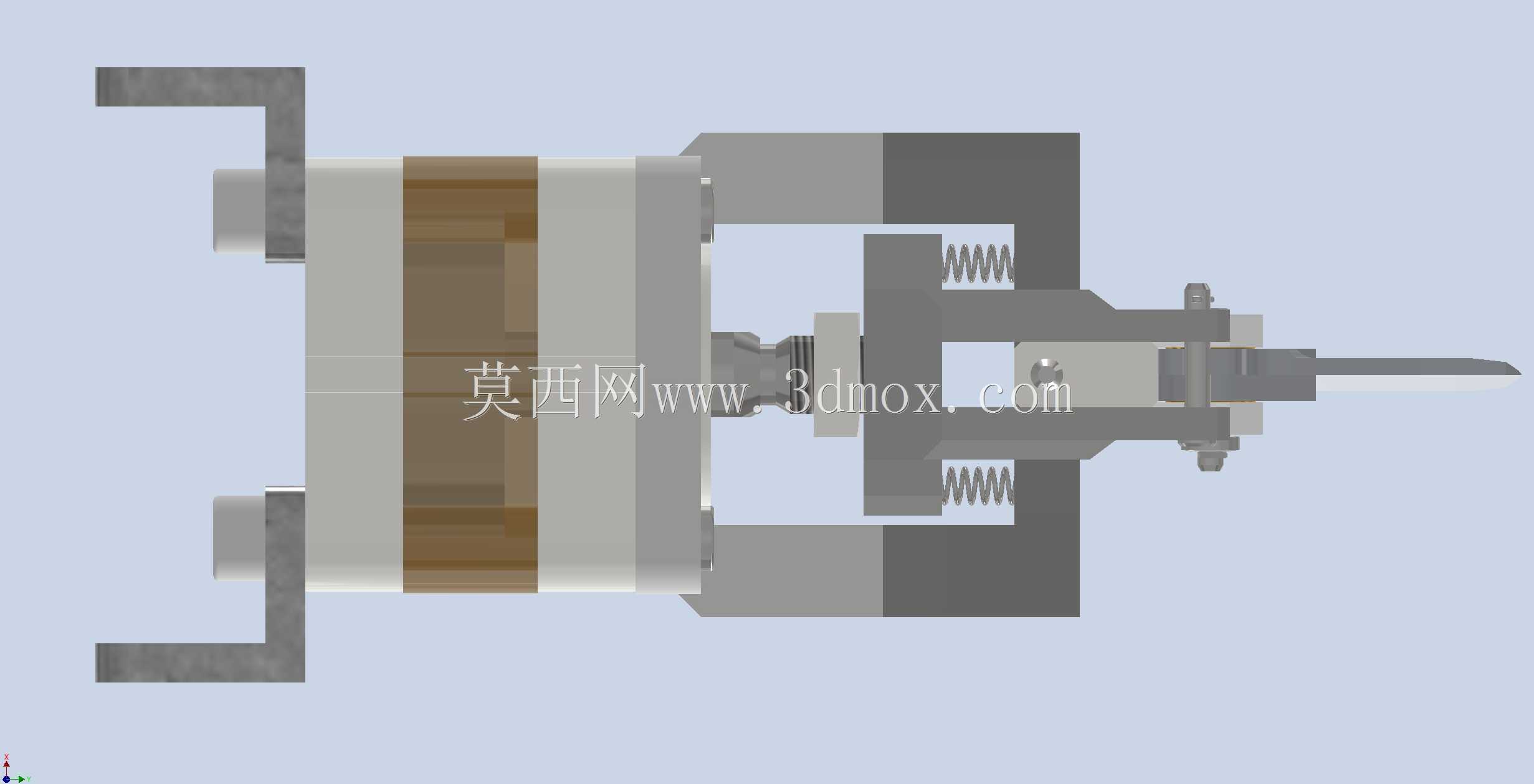

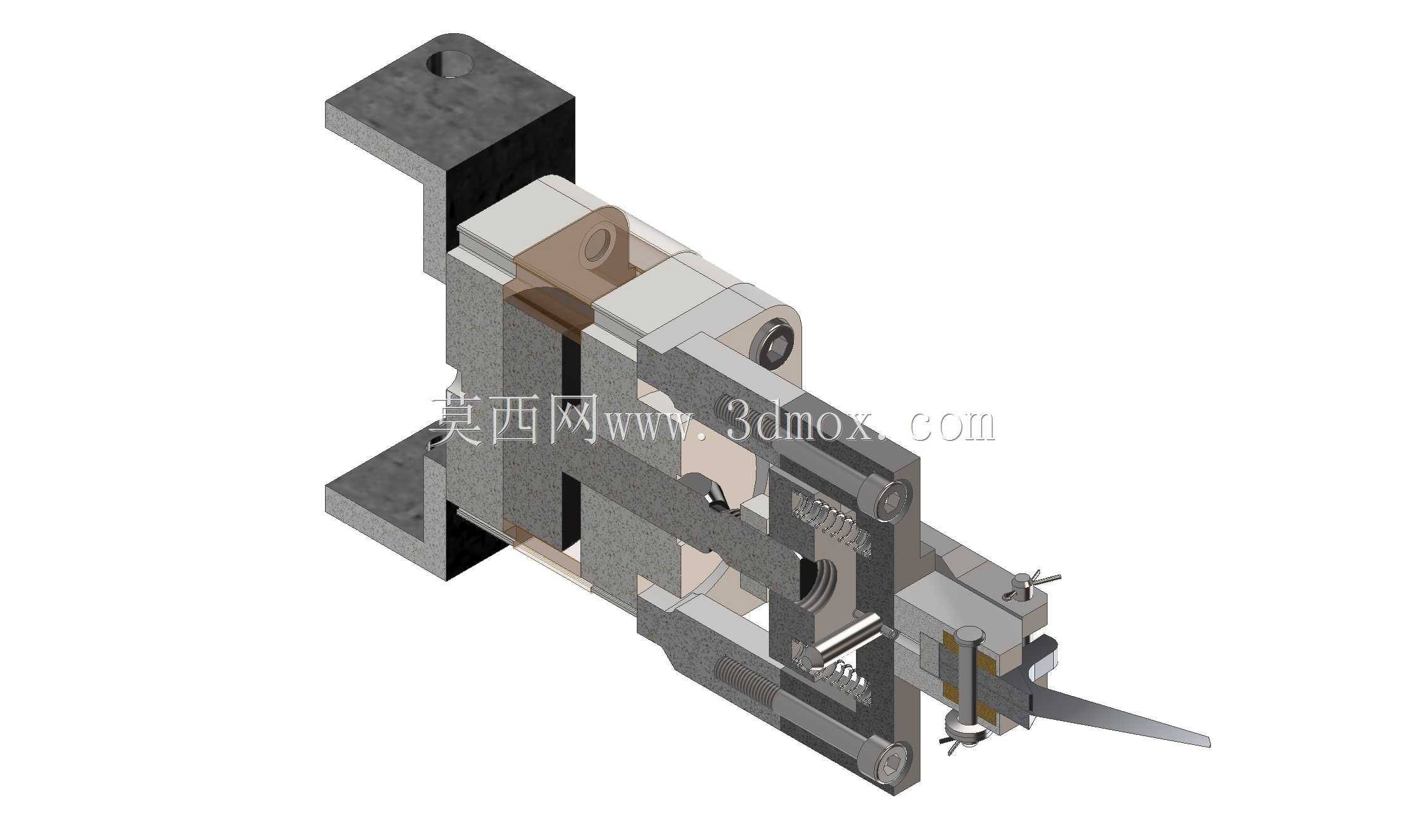

　　剪刀的刃口部分采用分体式装配设计，动刃与气缸活塞输出端通过浮动接头连接，可抵消少量装配同轴度误差，避免活塞运行过程中出现别劲、卡滞的问题，定刃直接固定在前端的安装支架上，刃口贴合间隙可通过支架上的微调螺钉进行调整，针对不同厚度、不同硬度的剪切材料，可以通过调整间隙获得最优的剪切效果，避免间隙过大出现材料连丝、间隙过小导致刃口异常磨损的问题。整个剪切执行模块与气缸缸体之间通过定位销与螺栓组合连接，拆装维护时不需要重新调整整体同轴度，更换磨损刃口的操作十分便捷，能大幅缩短设备维护的停机时间。

　　从安装边界尺寸来看，整体机构的轴向总长度控制在极小范围内，侧装基座的安装孔位间距符合常规小型气动执行件的安装尺寸规范，不需要额外制作过渡转接板就可以直接替换同类型的老旧剪切机构，对于现有产线的升级改造十分友好。气路接口布置在缸体的侧上方，不会和下方的剪切工位产生干涉，连接气管后也不会影响机构的整体运行轨迹。机构的所有外露金属部件都做了氧化发黑或者镀镍处理，在车间多尘、有少量切削液飞溅的工况下也能保持较好的防锈能力，延长整体使用寿命。

　　在实际选型适配过程中，这款剪切机构的剪切力由气缸缸径与供气压力共同决定，常规0.5-0.7MPa的工厂供气压力下，可轻松剪切厚度1mm以内的冷轧钢板、直径2mm以内的硬态钢丝，以及常见的PVC、PP等塑料型材，针对不同的剪切材料，只需要更换对应材质的刃口即可，不需要改动整体的安装结构与驱动部分。剪刀的开合行程由气缸本身行程决定，短行程的设计可以让单次剪切动作的周期控制在0.2秒以内，完全匹配高速自动化产线的节拍要求，不会因为剪切工序拖慢整条产线的运行效率。

　　整体结构的受力路径经过优化，气缸输出的推力直接作用在动刃的驱动端，中间没有多余的传动环节，力的传递效率高，长期运行过程中不会因为传动间隙累积出现剪切精度下降的问题。前端的刃口部分做了防护设计，剪切过程中材料的飞溅方向被限制在固定范围内，可配合小型防护罩使用，进一步提升工位的操作安全性。机构整体没有复杂的传动零件，日常维护只需要定期在刃口贴合面、活塞连接位置添加少量润滑脂，检查固定螺栓的预紧力即可，维护成本极低，非常适合大批量部署在各类自动化装配、加工工位上，替代传统的人工剪切或者复杂的电动剪切机构，在保证剪切稳定性的同时，降低工位的设备投入成本与后期维护成本。
