金属薄板双爪夹持气动送料装置结构

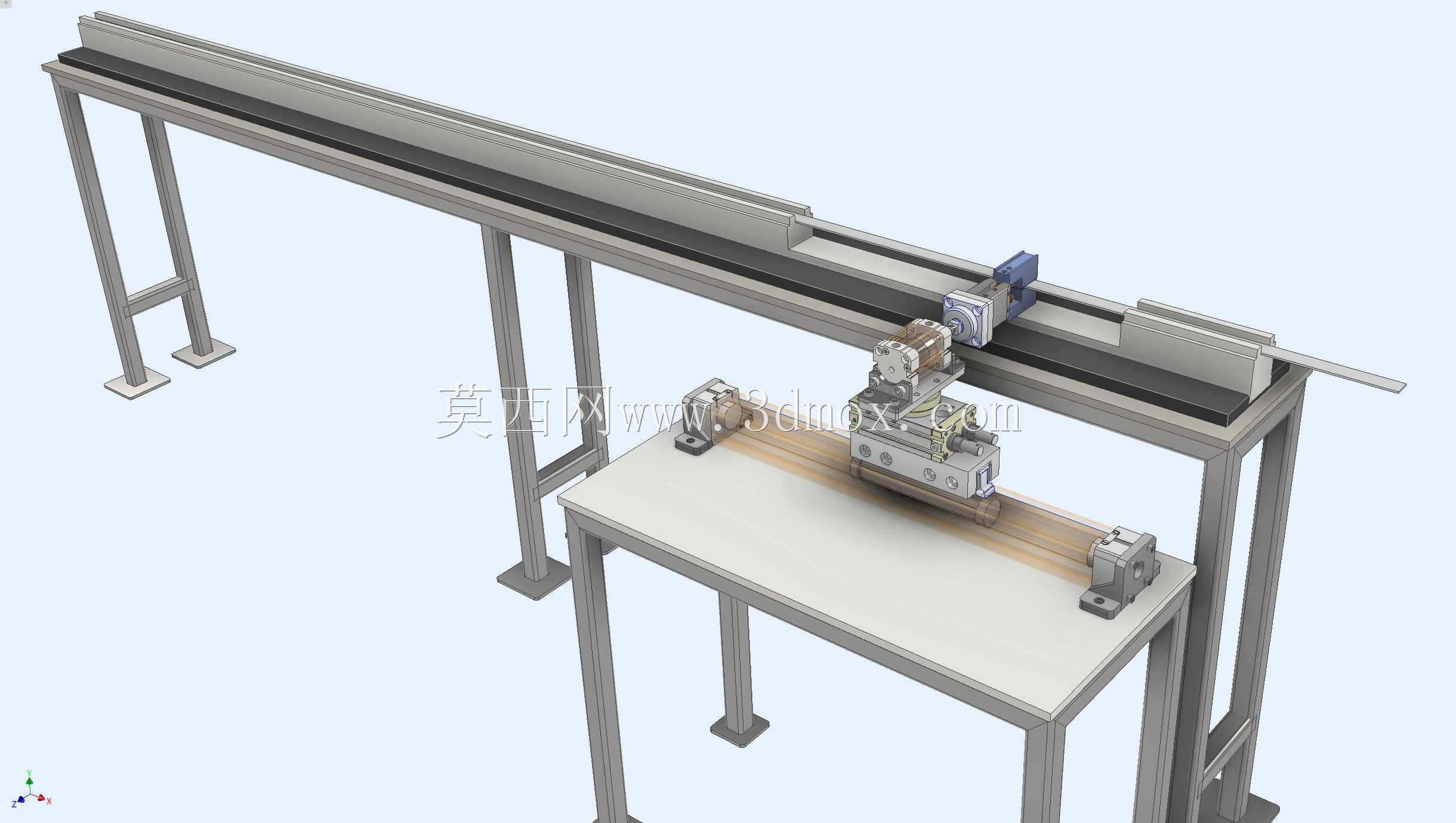

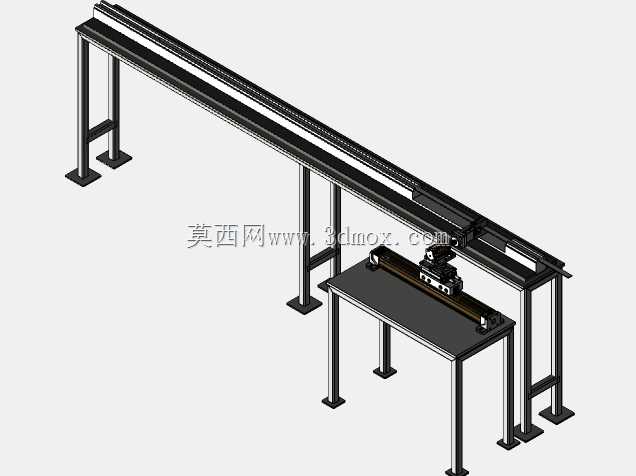

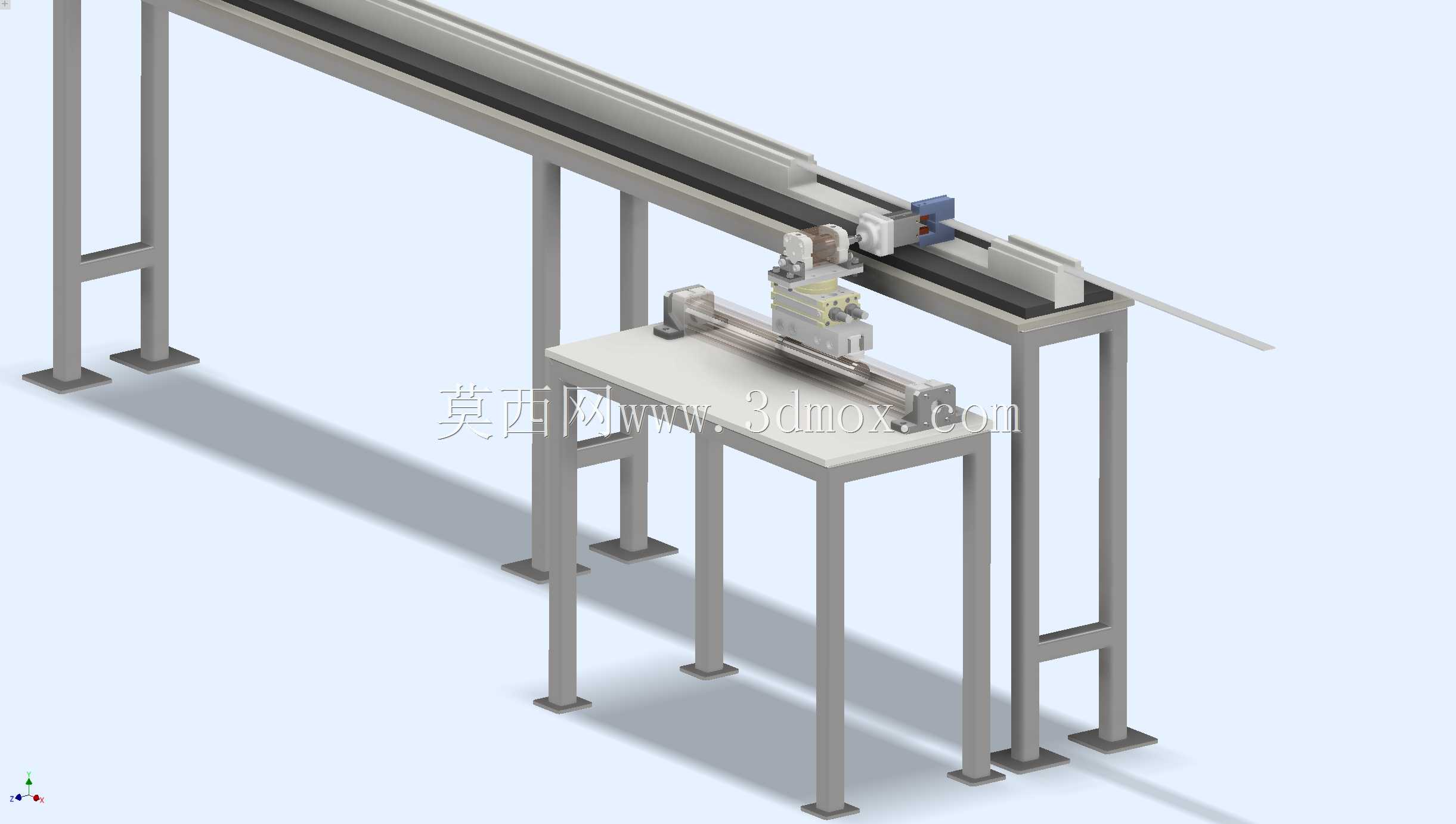

　　这套送料结构主要面向金属薄板冲压、裁切类加工工位的自动化上料场景，在中小型钣金加工生产线、五金件连续冲压工位中应用较多，可替代人工完成板材的定距推送与到位阻挡动作，避免人工送料过程中出现的定位偏差、工伤风险，同时适配连续化生产的节拍要求。整套结构采用长行程直线导轨作为输送载体，导轨通过立式方管支架架高安装，支架底部设置带安装孔的脚座，可直接通过膨胀螺栓固定在车间混凝土地面，也可搭配减震垫调整安装水平度，支架跨距可根据现场工位布局调整，导轨安装面的平面度公差控制在0.1mm/米范围内，避免滑块运行过程中出现卡滞。核心执行端采用双爪夹持器结构，夹持爪的接触面做了滚花防滑处理，可根据不同厚度的薄板调整夹持行程，

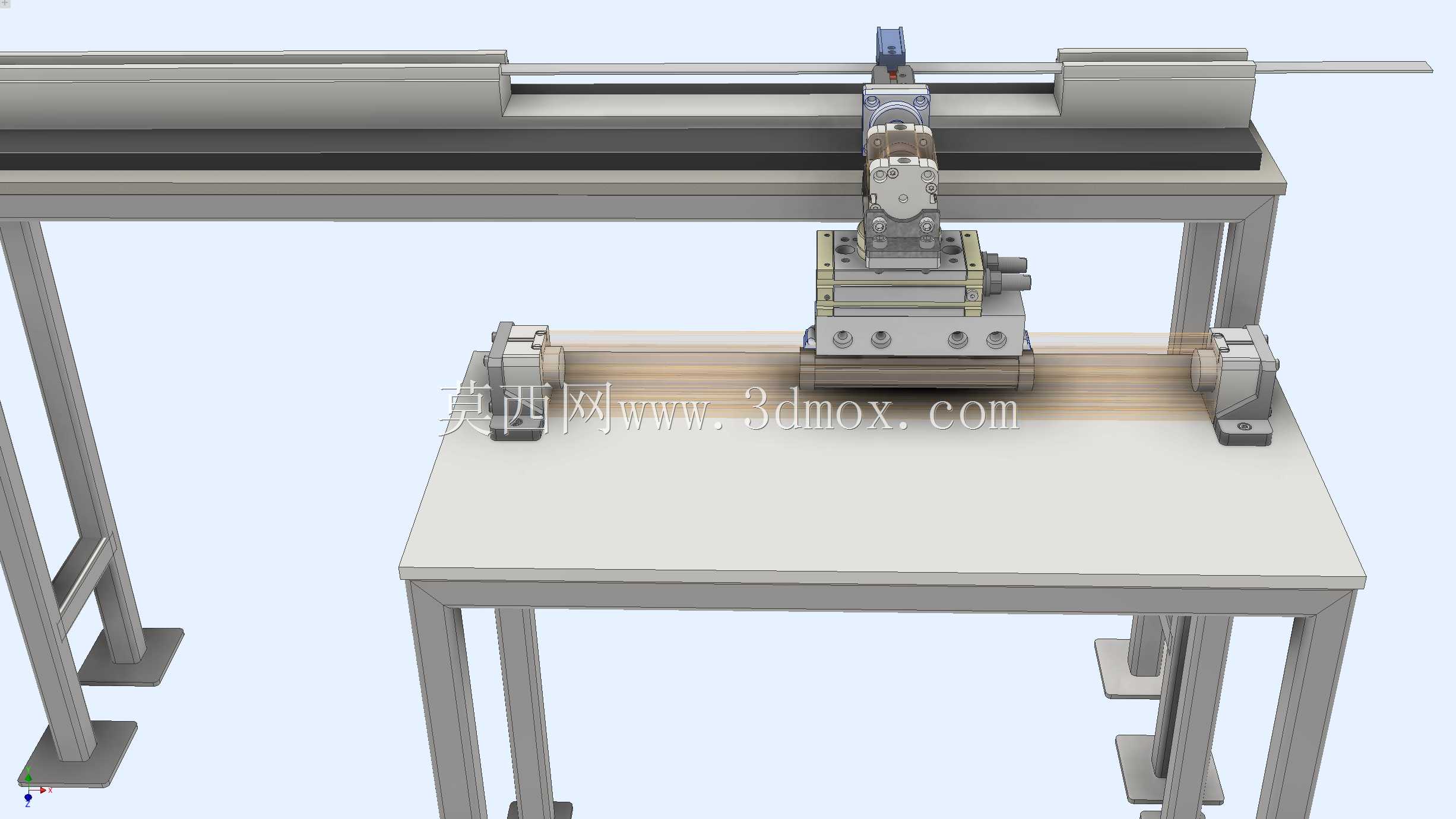

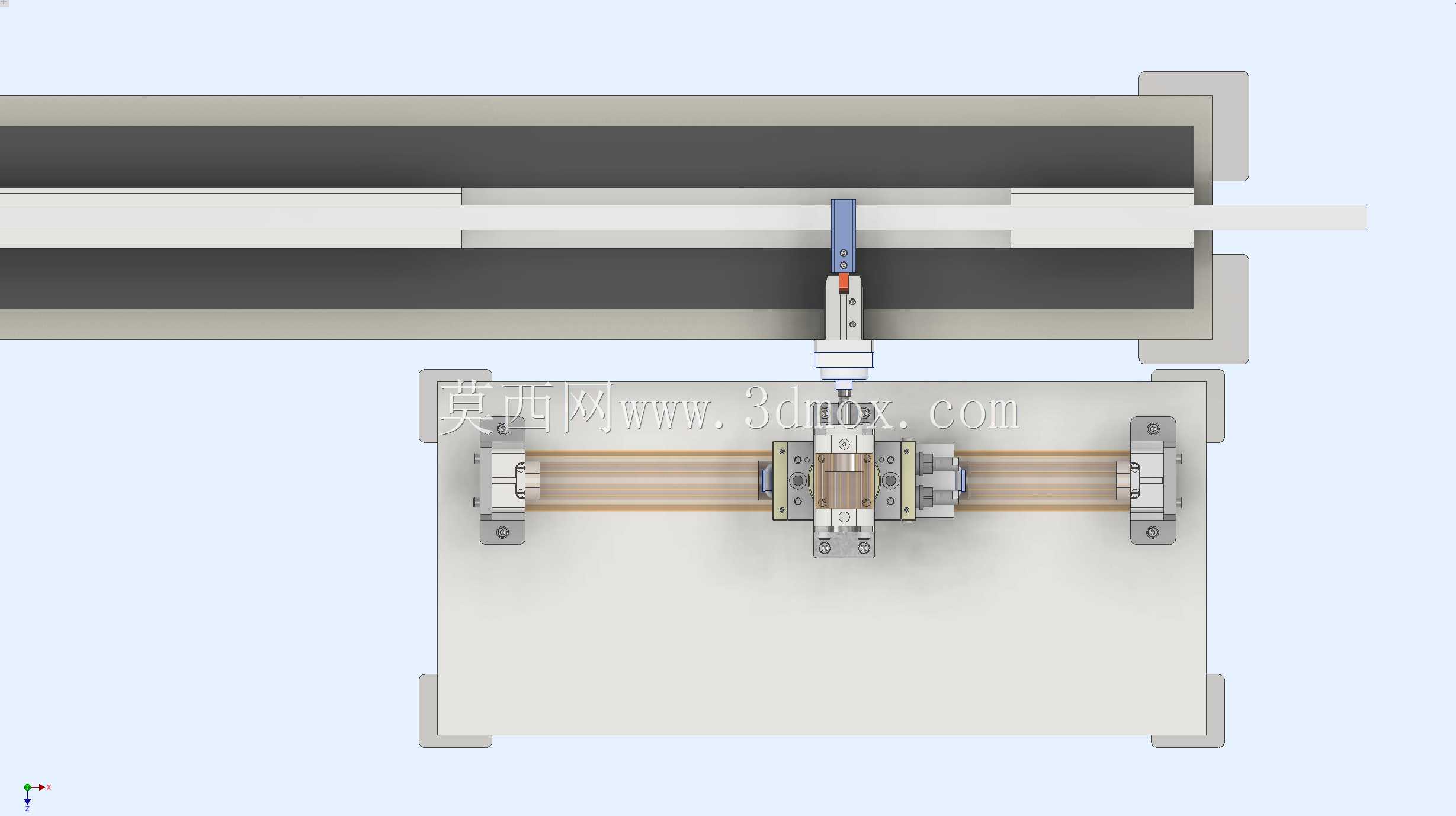

　　夹持力通过气动回路的调压阀控制，避免夹持力过大造成薄板表面压痕、或是夹持力不足导致送料过程中板材滑移。夹持组件安装在导轨滑块上，由气动驱动沿导轨做直线往复运动，有效行程为300毫米，刚好适配多数小型钣金件单步送料的步距需求，行程两端设置液压缓冲器与硬限位挡块，减少滑块到位时的冲击，提升送料位置的重复定位精度。在导轨末端的工位衔接处设置了独立的挡块机构，当板材被推送至加工位时，挡块伸出对板材端部进行定位，配合夹持端的二次推压，可将板材的到位定位误差控制在0.05mm以内，满足冲压、裁切工序的定位精度要求。下方配套的工作台采用钢板焊接框架结构，台面铺设耐磨非金属垫板，减少薄板输送过程中的表面划伤，

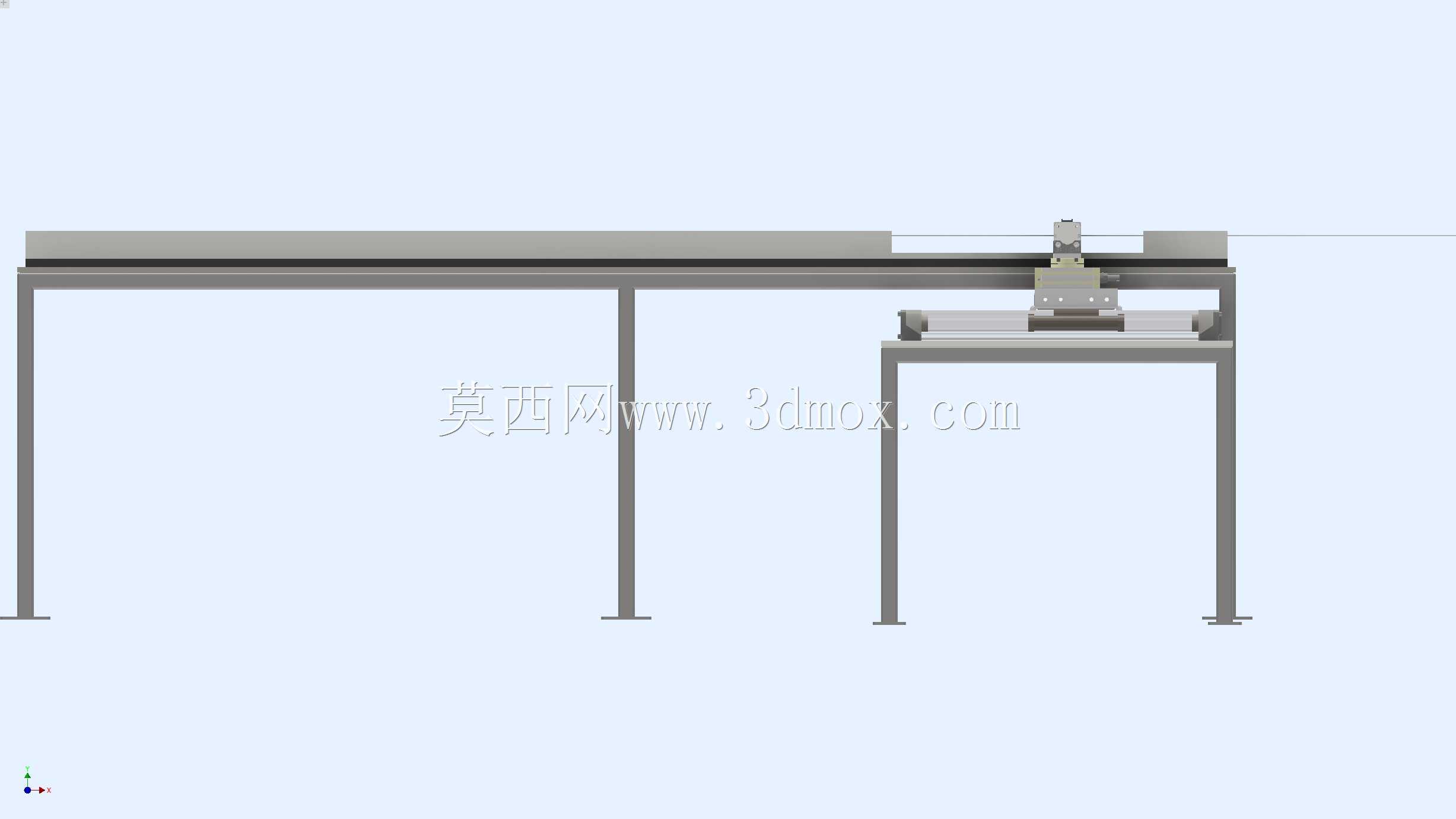

　　工作台的高度与导轨输送面的高度差可通过调整支脚进行微调，保证板材在推送过程中保持水平状态，不会出现翘边、卡料的问题。设计过程中优先考虑了结构的易维护性，所有气动元件均采用标准快插接头连接，导轨滑块配备了集中注油嘴，日常维护时无需拆解结构即可完成润滑保养；夹持爪、挡块等易损件均采用模块化安装设计，磨损后可快速更换，无需整体拆卸执行端。安装边界方面，整套结构的横向长度可根据生产线的实际布局进行定制，标准配置下导轨长度为1200毫米，支架总高度为1100毫米，工作台面尺寸为600*400毫米，整体占地空间较小，可直接嵌入现有生产线的工位间隙中，无需对原有生产线做大规模改造。气动回路采用单组气源供气，工作压力范围为0.5-0.7MPa，

　　可直接接入车间常规压缩空气管网，无需额外配置增压设备；回路中设置了节流阀可调整送料速度，最快送料速度可达0.5m/s，可根据不同加工工序的节拍要求灵活调整，适配不同厚度、不同材质板材的送料需求，避免送料速度过快造成板材惯性移位。结构的受力设计经过校核，导轨选型可承受最大15kg的板材重量，满足常规小型钣金件的送料负载要求，支架的方管截面尺寸经过优化，在保证结构刚性的前提下尽可能减少整体重量，降低安装搬运的难度。
