带自动送料结构的气动弯剪加工装置

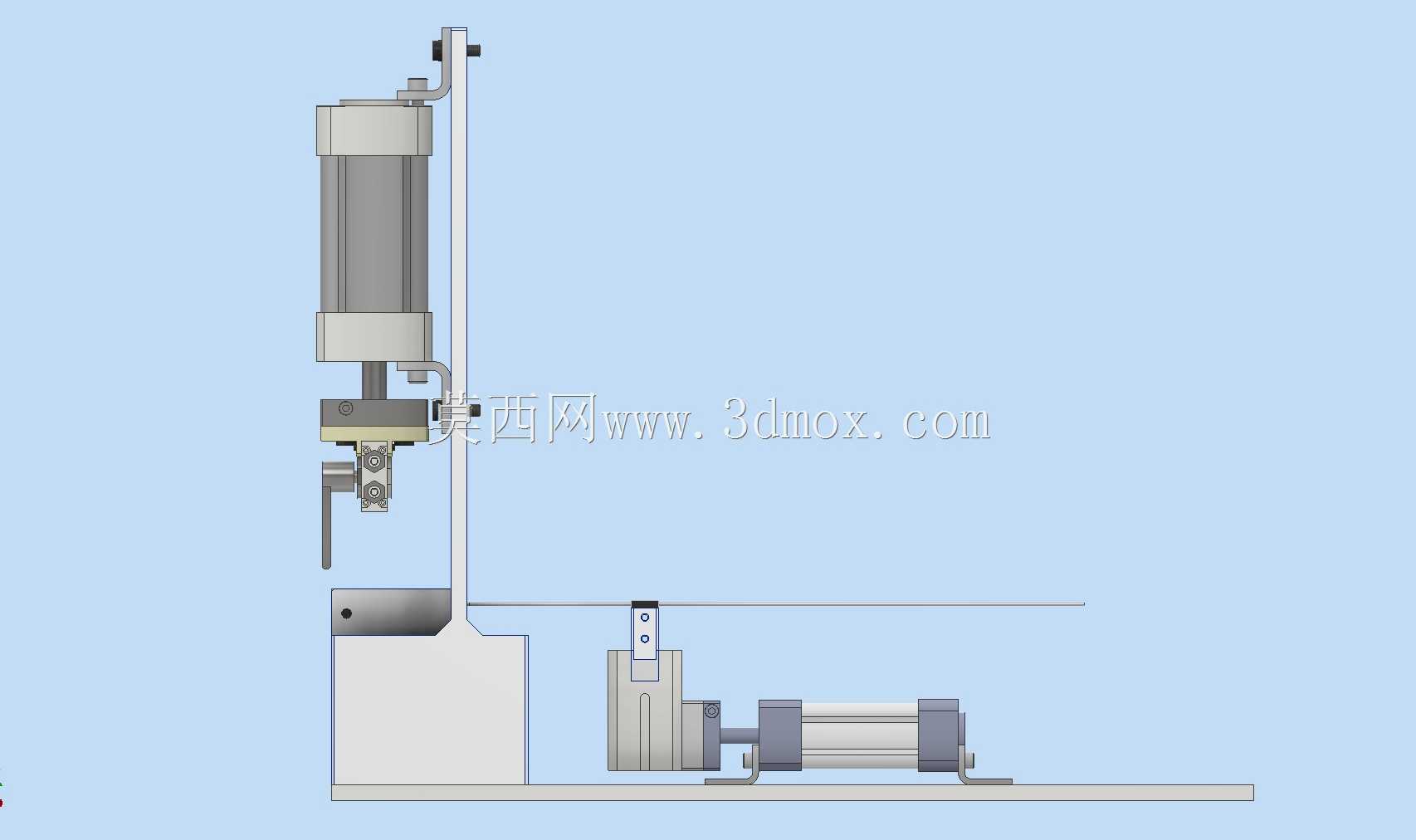

　　这套气动弯剪装置主要面向小尺寸金属筒类、薄型金属条料的连续折弯与切断工序，常见于电子接插件、小型五金结构件、精密汽配小零件的产线工位，可直接集成到桌面式加工单元或者流水线旁的独立工位，替代传统人工手持工具完成重复度高的折弯剪切作业，能有效降低人工操作的尺寸偏差，避免手动送料过程中出现的料头偏移、剪切面毛刺超差问题。从结构布局来看，整套装置采用立式安装的底板作为承载基准，所有功能组件均固定在同一块机加工安装板上，不需要额外搭建大型机架，安装时只需要将底板通过四个角的安装孔锁固在工作台面即可，整体占用的台面空间较小，适合紧凑的车间工位布局。

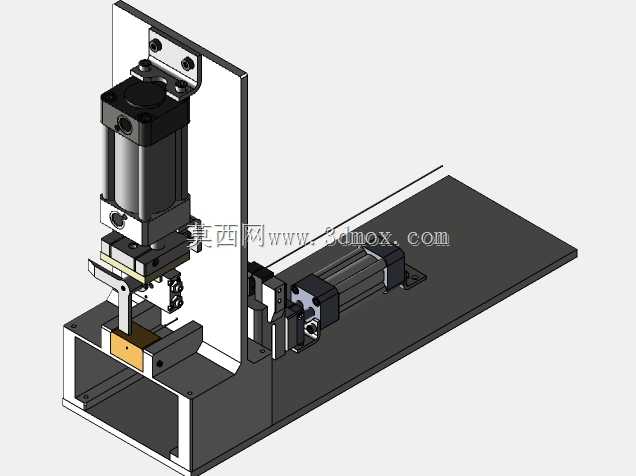

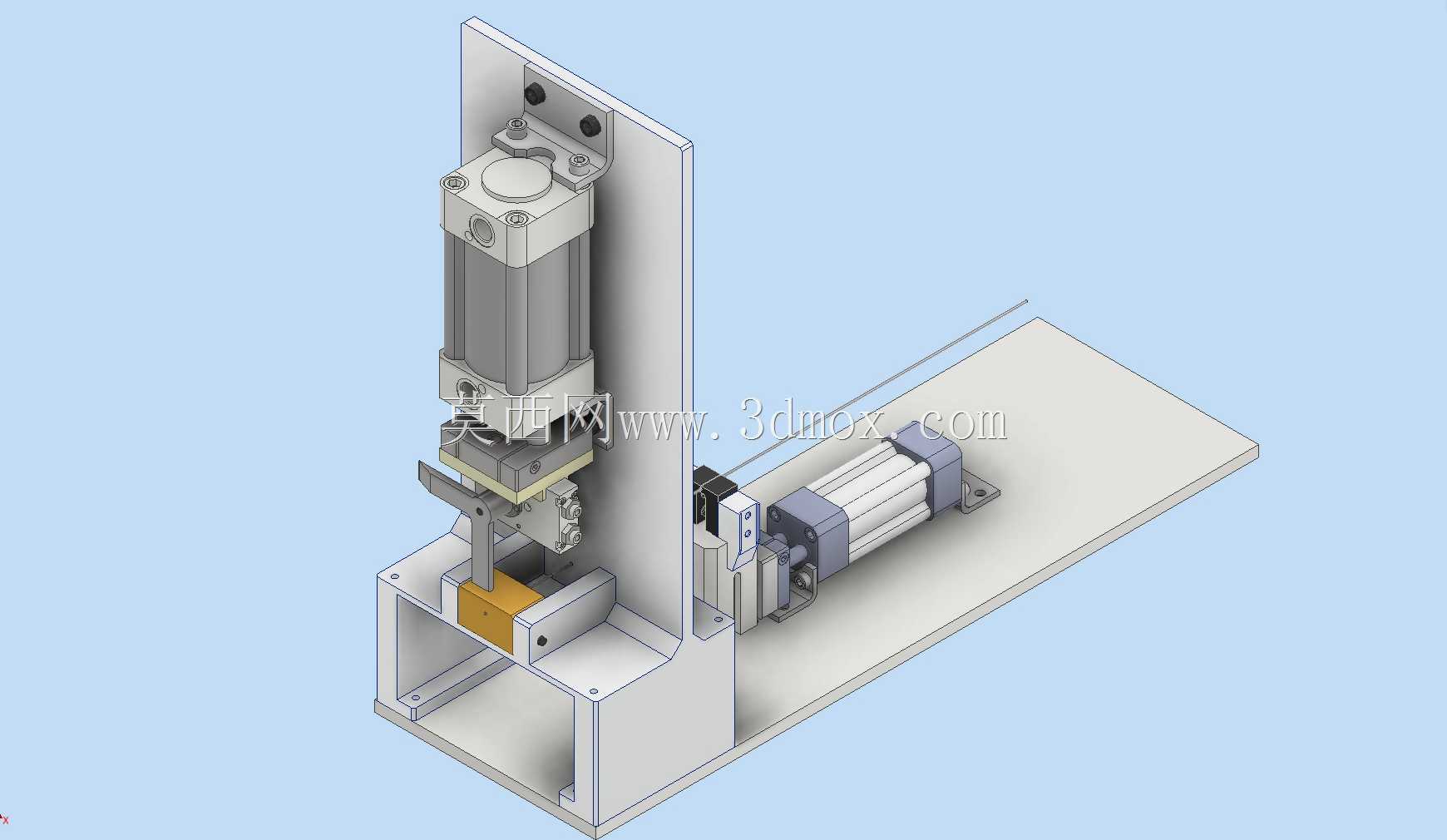

　　装置的执行端分为两个核心动作单元，垂直布置的气缸负责完成下压折弯与剪切动作，气缸输出端连接的复合刀座同时集成了折弯压头与切断切刀，不需要额外切换刀具，一次下压行程即可完成单段料件的折弯加切断工序；水平布置的送料气缸搭配直线导轨构成自动送料单元，送料行程可通过气缸端部的限位螺母进行微调，适配不同长度规格的料件加工需求，送料路径上设置有导向槽，可对条形料或者筒形坯料进行径向约束，避免送料过程中坯料出现翘曲、偏斜，保证每次送料的定位精度控制在小尺寸零件加工允许的公差范围内。

　　设计过程中，垂直气缸的安装座采用L型折弯立板结构，立板与底板之间设置有三角加强筋，抵消气缸下压过程中产生的侧向倾覆力矩，避免长期作业后立板出现形变导致压头对位偏移；刀座与气缸推杆之间采用浮动接头连接，可抵消少量的安装同轴度误差，减少推杆受到的径向载荷，延长气缸的密封件使用寿命。送料单元的推块位置设置有可调式挡料结构，针对不同直径的圆筒坯料或者不同厚度的条料，可更换对应规格的导向块与推头，不需要对整体结构做大规模改动，即可快速切换加工品类，适配小批量多品种的五金件加工场景。

　　在安装边界上，整套装置的垂直方向最高尺寸不超过常规设备安全防护罩的允许高度，水平方向伸出的送料端预留了足够的料带接驳空间，可直接对接上游的放料架或者校直机构，出料端下方预留了落料斜面位置，加工完成的工件可直接滑入下方的集料盒，不需要额外设置人工取料的工位。气路接口全部集中布置在装置的后侧，安装时可将气管统一走线到设备后方，避免气管外露影响操作安全，所有气缸的调速阀均布置在易操作的侧面位置，调试时可直接调整下压与送料的运行速度，针对不同材质的坯料匹配对应的动作速度，比如加工较软的铜质坯料时可适当降低剪切速度，避免切口出现变形，加工硬度较高的不锈钢薄料时可适当提升折弯压力对应的供气压力，保证折弯角度到位。

　　实际使用过程中，该装置的动作逻辑为送料气缸先将坯料推送到指定加工位置，随后垂直气缸下压，先通过折弯压头将坯料压到下模的折弯槽内完成指定角度的弯折，随后下压行程继续推进，带动切刀完成料件的切断，气缸回程后送料气缸再次推送下一段坯料，进入下一个工作循环，整个循环过程可通过配套的气动逻辑阀或者小型PLC完成控制，不需要复杂的编程操作，普通的设备维护人员即可完成调试与参数调整。下模座采用分体式设计，折弯槽与切断下刀位均为可更换的镶件结构，长期使用出现磨损后，只需要更换对应镶件即可恢复加工精度，不需要更换整个模座，降低了后期的维护成本。针对导向圆筒类工件的加工，下模位置设置有专门的定位芯轴，可插入圆筒内部对坯料进行径向支撑，避免折弯过程中圆筒出现凹陷变形，保证折弯后工件的圆度符合设计要求；针对平行钳口类工件的加持部位加工，送料端设置有对应的夹持定位槽，可保证工件每次送料的角度一致，折弯与剪切的位置偏差控制在允许范围内。
