多转角气动拾取放置执行机构

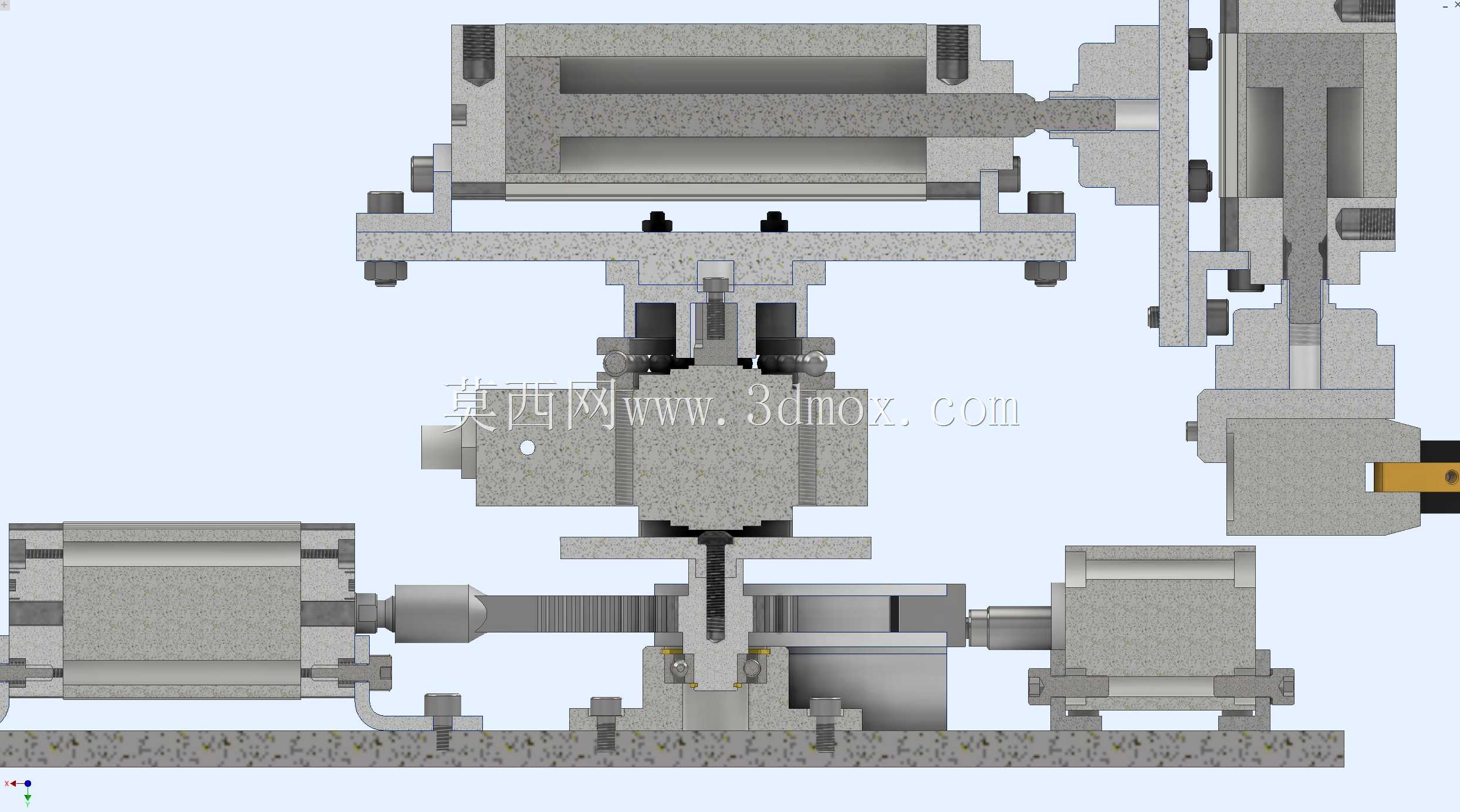

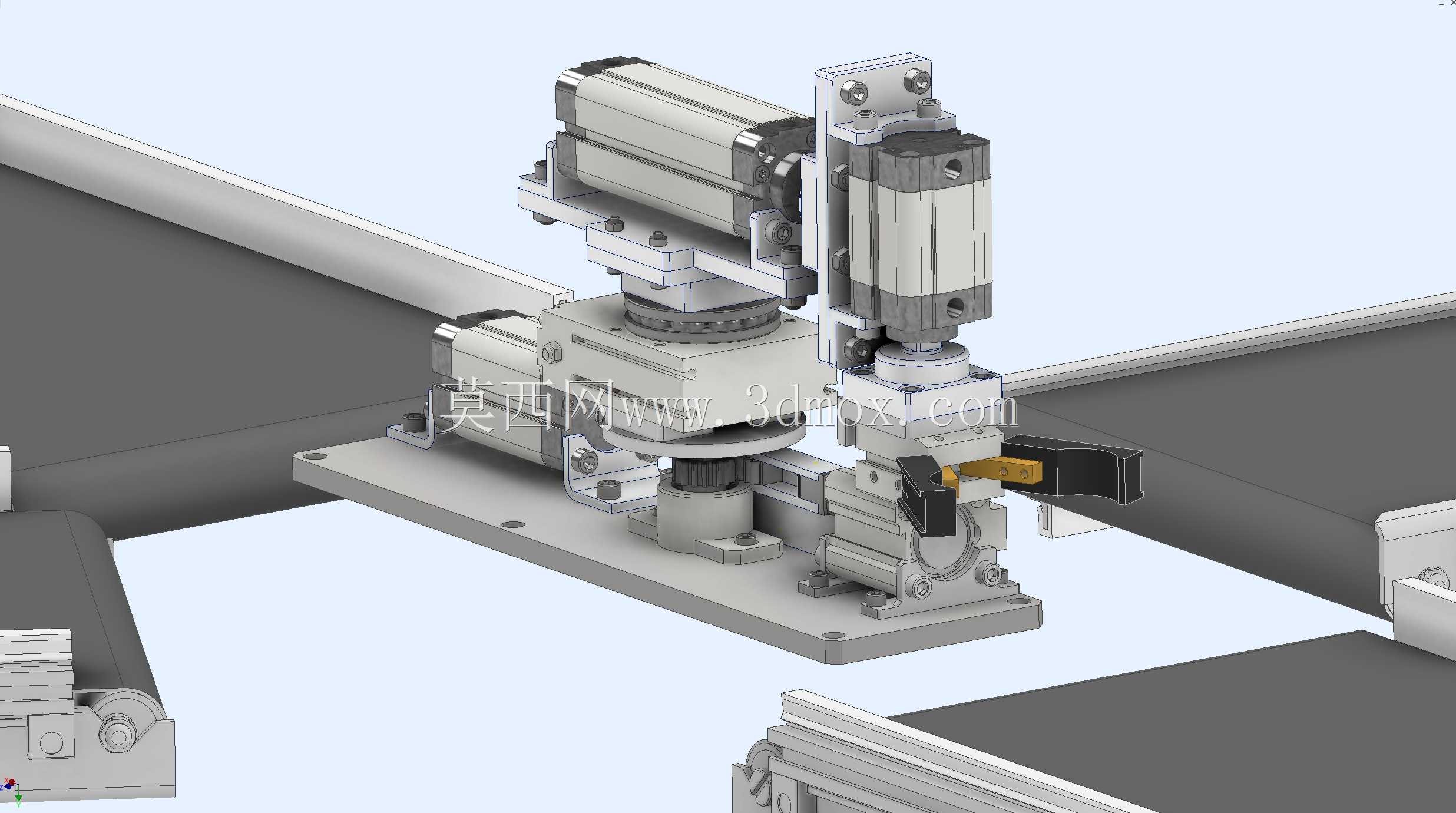

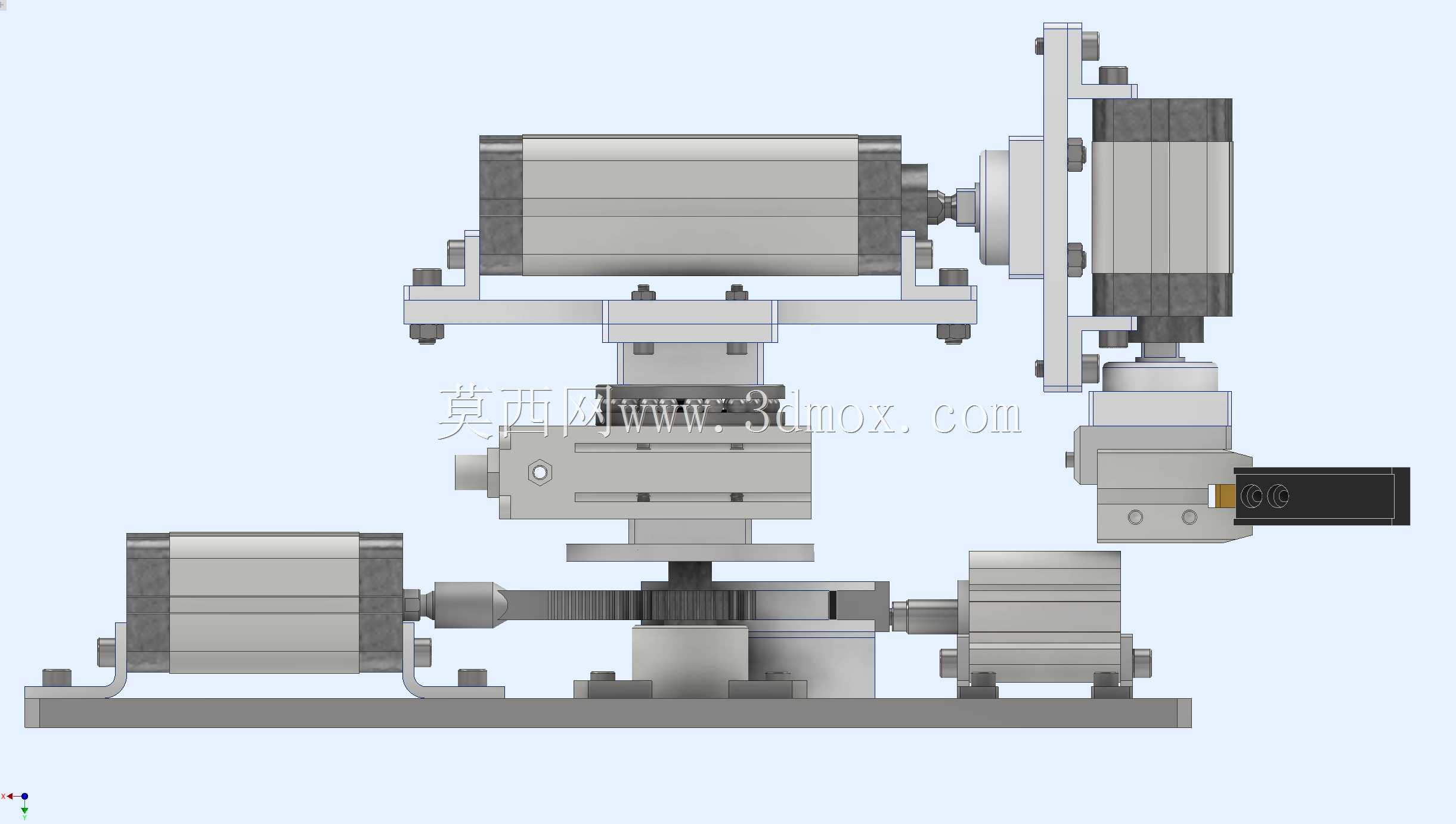

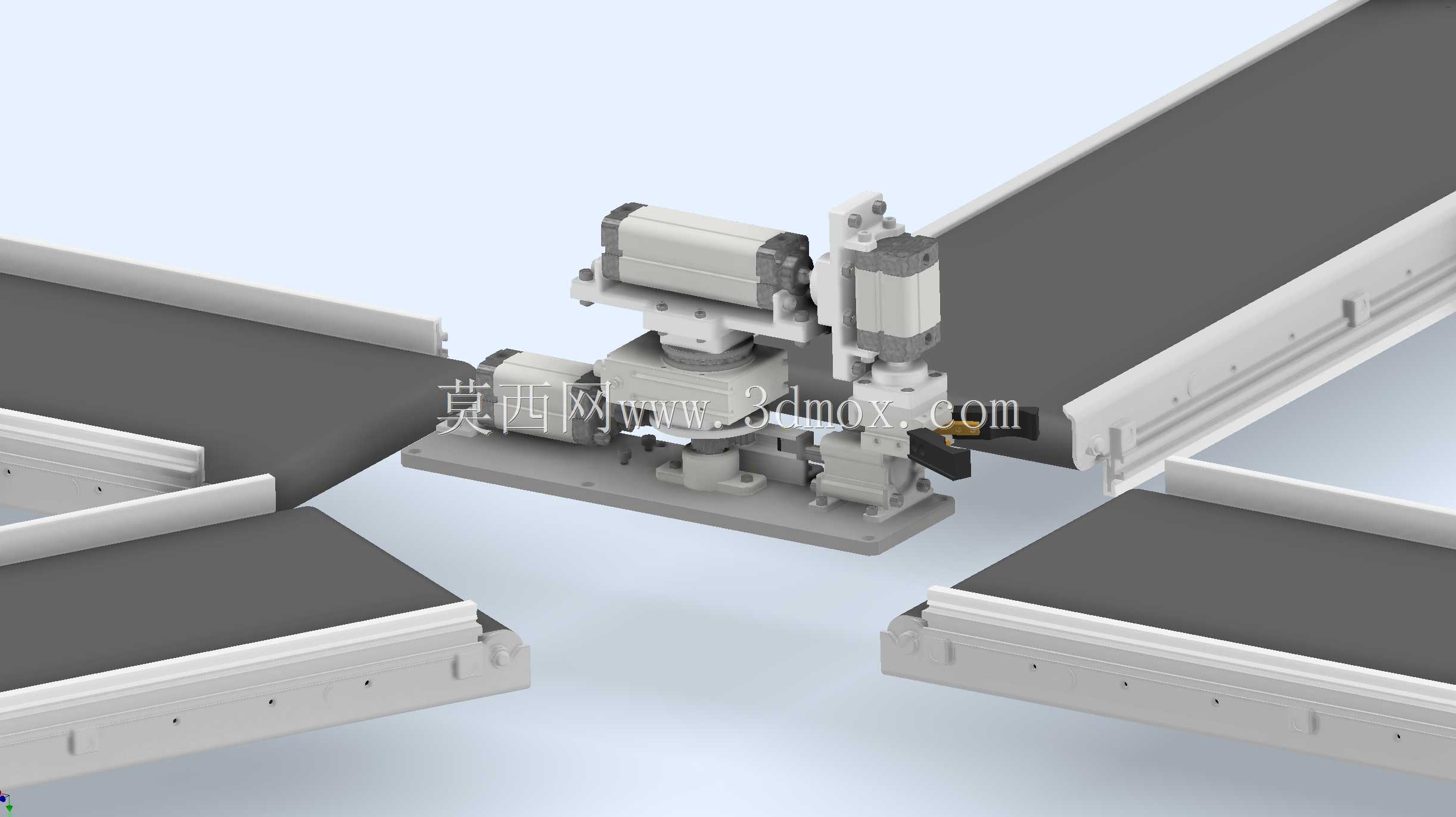

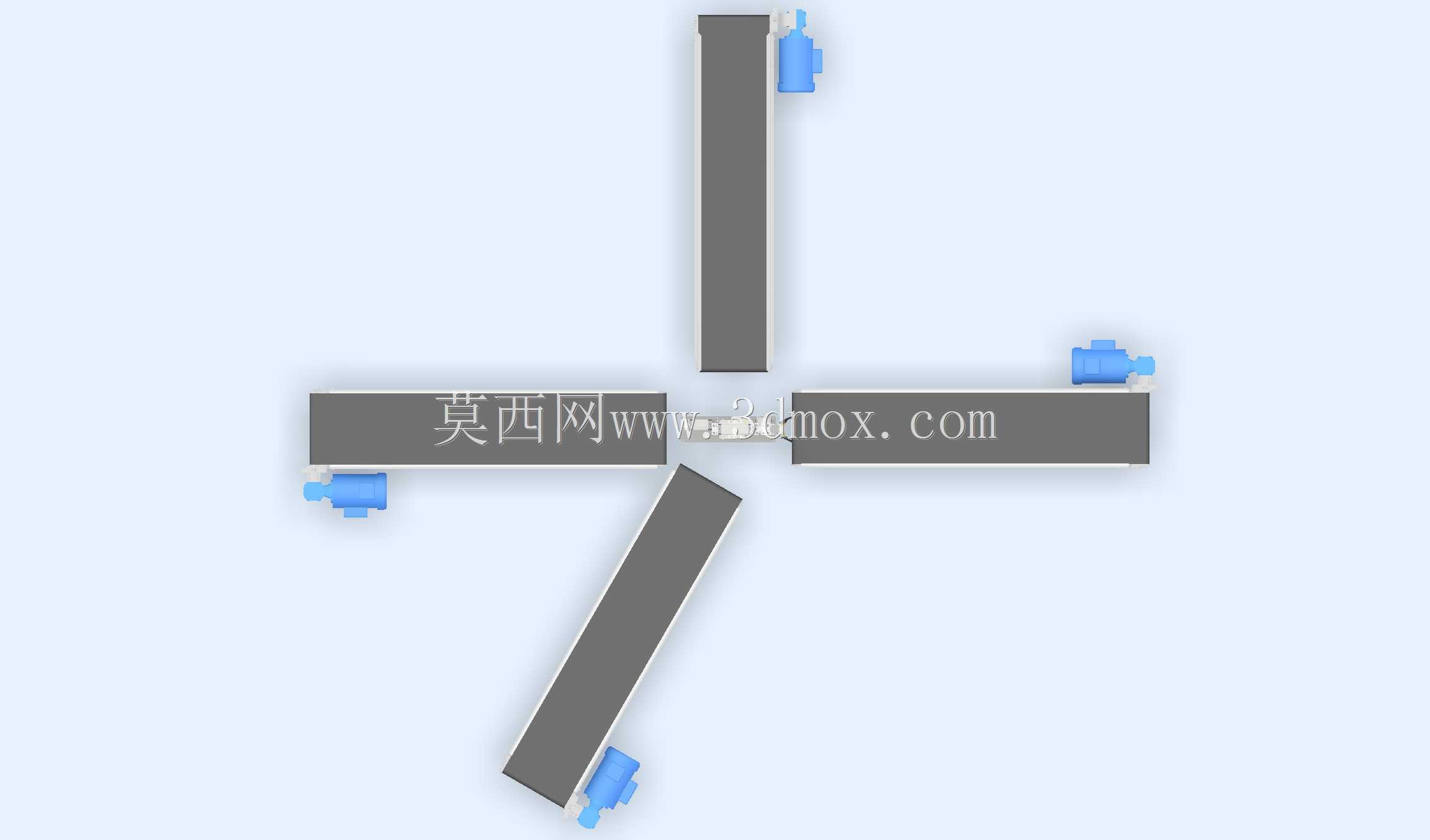

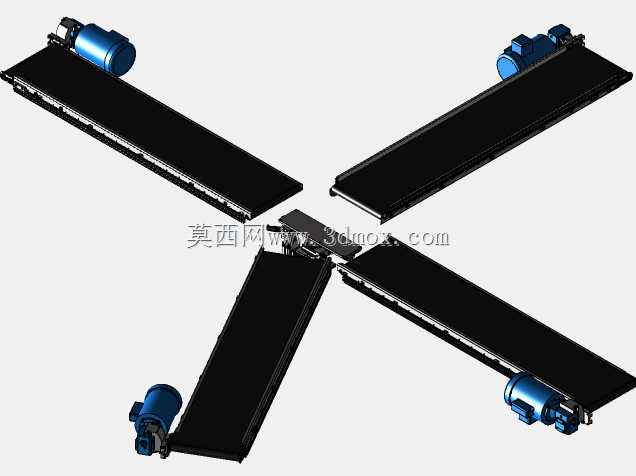

　　在3C电子小件分拣、五金零件上下料、包装线来料转运这类紧凑工位场景里，这类带多档位旋转角度的气动拾取放置机构，是替代纯人工重复取放动作、衔接前后段输送线节拍的核心执行单元，不需要搭配复杂的多轴伺服系统，仅靠工厂常规的压缩空气气源就能完成±90°、120°、180°多档位的摆角切换，适配不同排布角度的来料位与放料位，在空间局促的线边工位里适配性极强。整套机构的核心传动逻辑采用齿轮齿条啮合结构，将直线气缸的线性往复运动转化为输出端的定角度旋转，相比直接采用旋转气缸的方案，齿轮齿条结构的抗冲击负载能力更强，在夹取带一定重量的金属加工件时，不会因为启停冲击出现角度漂移，长期运行的角度重复定位精度可以稳定控制在±0.2°以内，

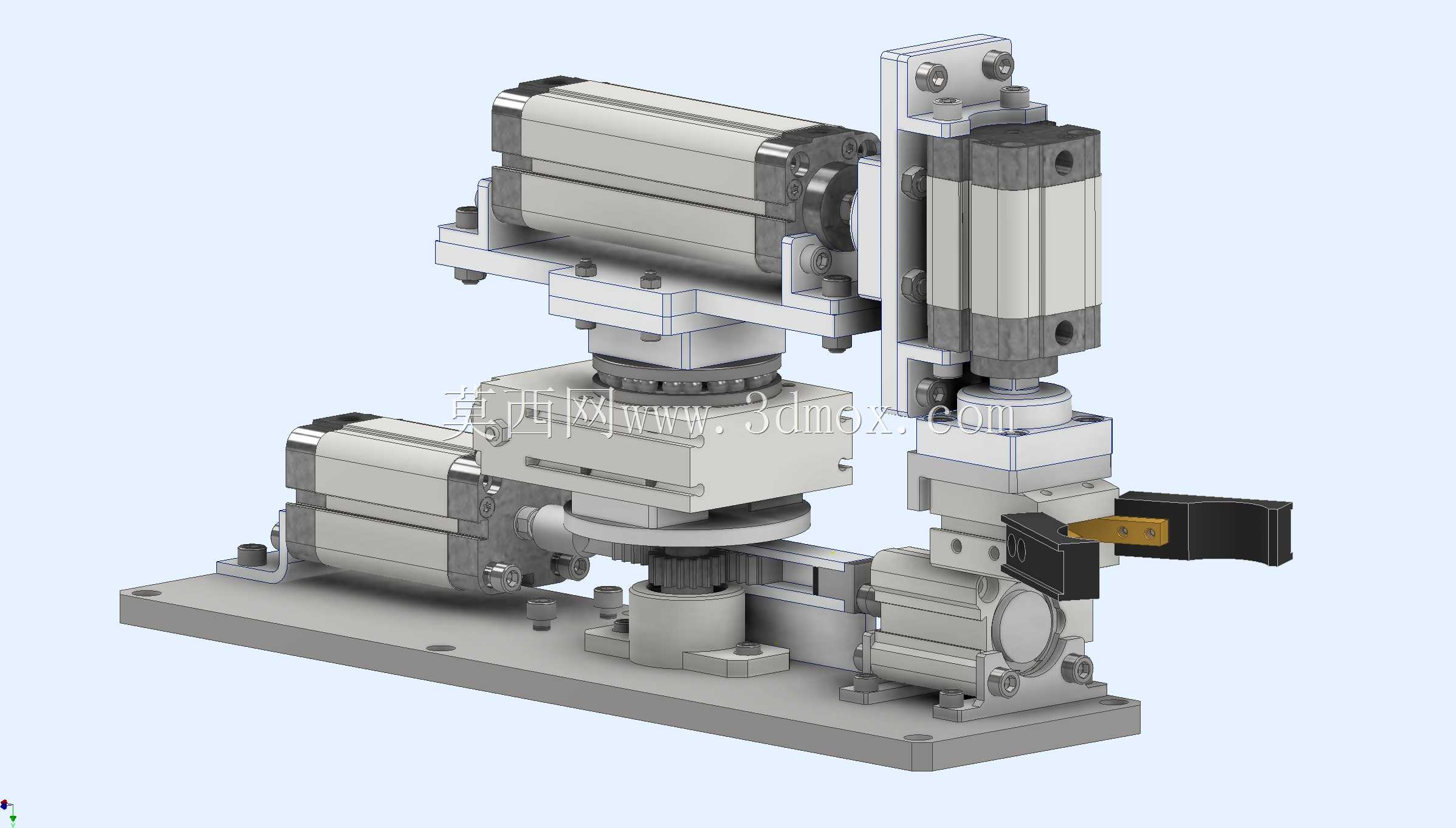

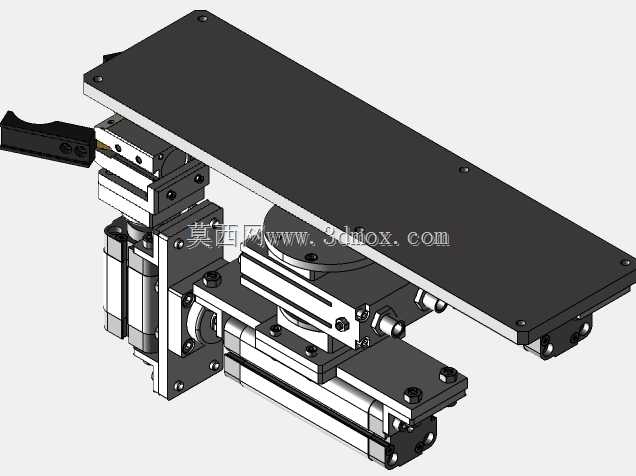

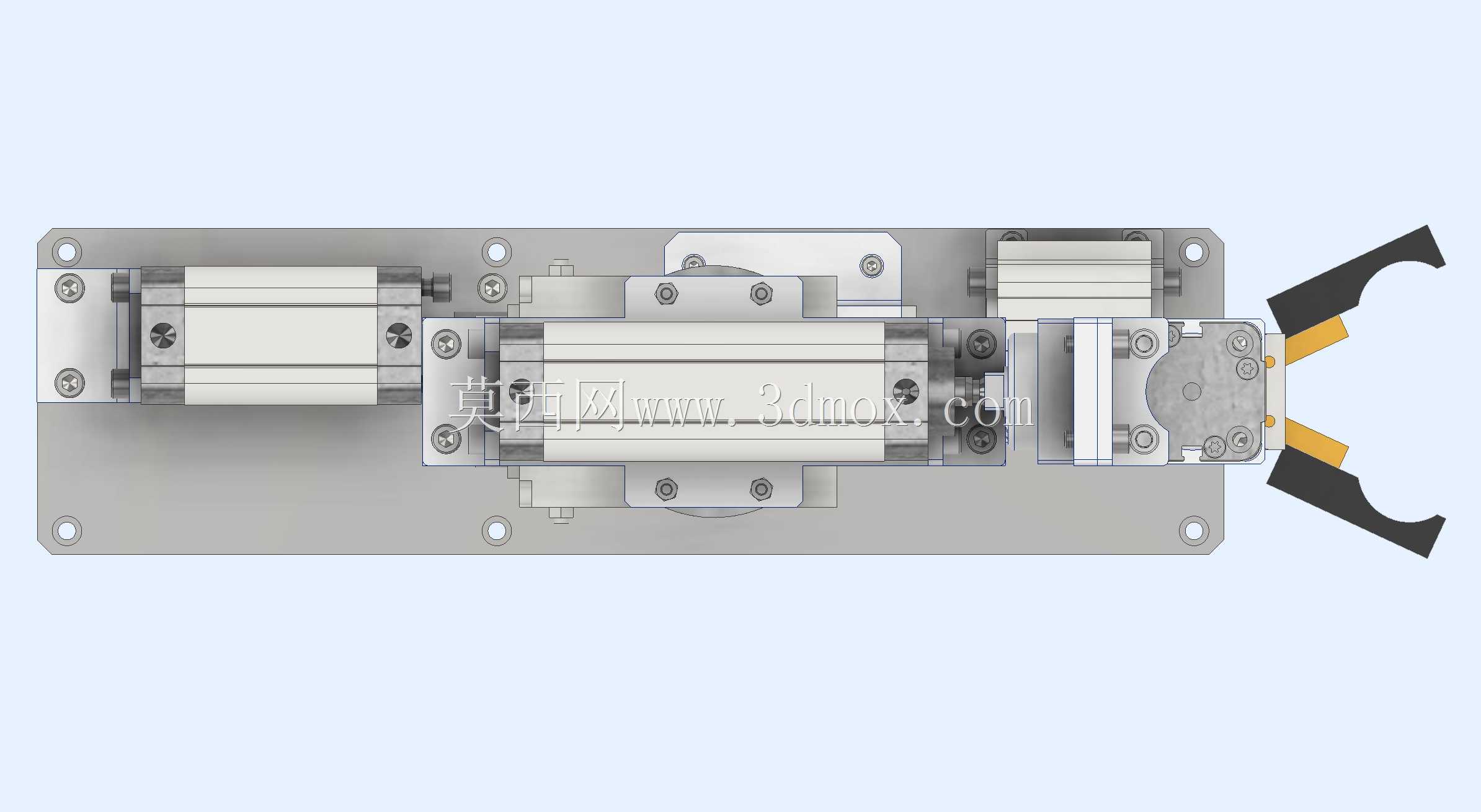

　　完全满足常规分拣、上下料工位的精度要求。执行端搭配的双钳夹爪采用平行夹指结构，夹指的开合行程覆盖12mm到30mm的适配范围，可以通过更换不同的夹指垫块，适配圆柱类、方块类、带异形轮廓的小型工件，夹爪的夹紧力可以通过气源压力调节，从几牛的薄塑料件到几十牛的小型金属件都能稳定夹持，不会出现夹伤工件或者夹持脱落的问题。整套机构的安装基准为底部的平板式安装座，安装座上预留了多组标准安装孔位，可以直接固定在铝型材机架、线边工作台或者输送线的侧装支架上，不需要额外设计复杂的转接板，安装边界的整体宽度控制在200mm以内，垂直方向的总高度不超过280mm，在狭窄的设备内部空间里也能完成布置，不会和周边的输送导轨、检测传感器、

　　挡停机构产生运动干涉。设计阶段特意将旋转角度的限位做了模块化调整，通过更换齿条端部的限位挡块，就可以快速切换不同的旋转摆角，不需要重新拆解更换核心传动部件，在产线换型调整工位布局的时候，现场调试人员只需要调整挡块位置、匹配对应行程的线性气缸，就能在半小时内完成角度适配，大幅缩短产线换型的调试周期。气源接口全部布置在机构的后侧区域，和运动部件完全隔开，避免气管在机构旋转、夹爪开合的过程中被拉扯磨损，所有滑动配合面都预留了润滑脂注油孔，日常维护只需要定期加注润滑脂，就能保证齿轮齿条、气缸导杆的滑动顺畅，不需要频繁拆解保养。在实际工位应用中，这类机构通常会和来料检测传感器、工件挡停机构配合使用，当工件到达拾取位时，

　　传感器触发信号控制机构下降、夹爪夹紧工件，随后旋转到对应角度的放料位，夹爪松开放置工件，整套动作循环可以在1.5秒内完成，稳定运行节拍可以达到每小时2000次以上，完全匹配中高速包装线、小件加工线的生产节拍。相比多轴机器人的取放方案，这类纯气动的执行机构成本仅为前者的十分之一左右，对现场操作人员的技术要求更低，不需要复杂的编程调试，只需要通过气动电磁阀的通断逻辑就能完成动作控制，在中小批量生产的自动化改造项目里，是性价比极高的执行单元。机构的所有结构件都采用标准化的气动元件组合而成，线性气缸、旋转基座、夹爪都是工业现场常用的标准型号，备件采购方便，出现元件损坏的时候可以快速更换，不会因为特殊定制件的采购周期影响产线运行。在结构细节处理上，所有运动部件的外侧都没有突出的尖锐棱角，齿轮齿条的啮合区域预留了防护间隙，不会在运行过程中夹入杂物或者造成安全隐患，夹爪的夹指接触面做了防滑纹理处理，夹持表面光滑的工件时也不会出现打滑偏移。
