多转角气动拾取放置执行机构

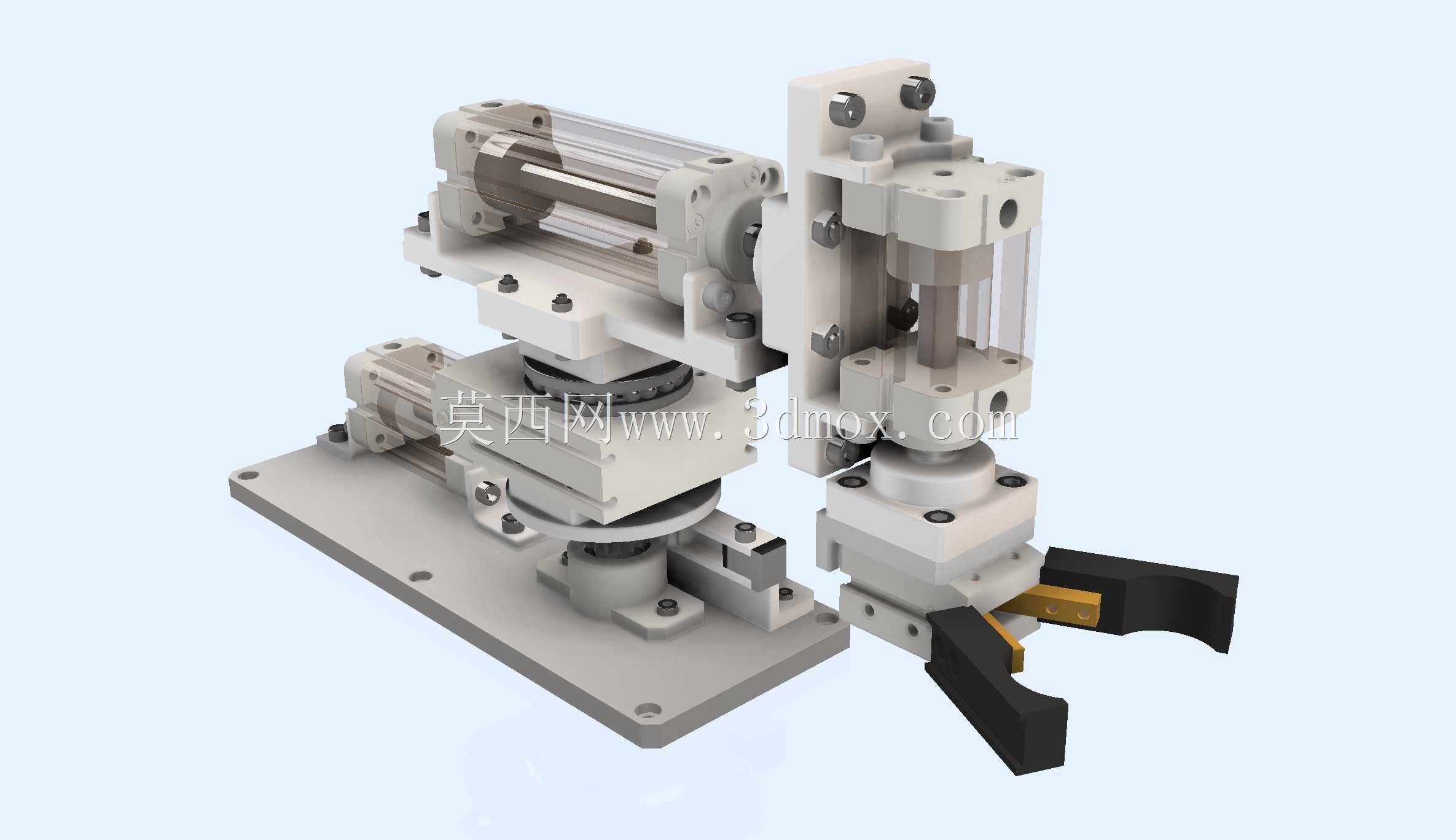

　　这套气动拾取放置机构，核心面向3C电子小零件装配、五金小件分拣、轻工行业上下料工位的作业需求，适配产线中需要在相邻工位间完成工件转移动作的场景，可替代人工完成重复性的取放、翻转、角度调整作业，尤其适合节拍稳定、定位精度要求中等的批量生产工位。整套机构采用模块化分层设计思路，从下到上依次为安装底座、旋转驱动单元、水平滑移单元、垂直升降单元、末端夹爪组件，各单元之间通过定位销与内六角螺栓连接，可单独拆解维护，也可根据实际工位需求调整各单元的行程参数，不需要重新加工整体安装板。

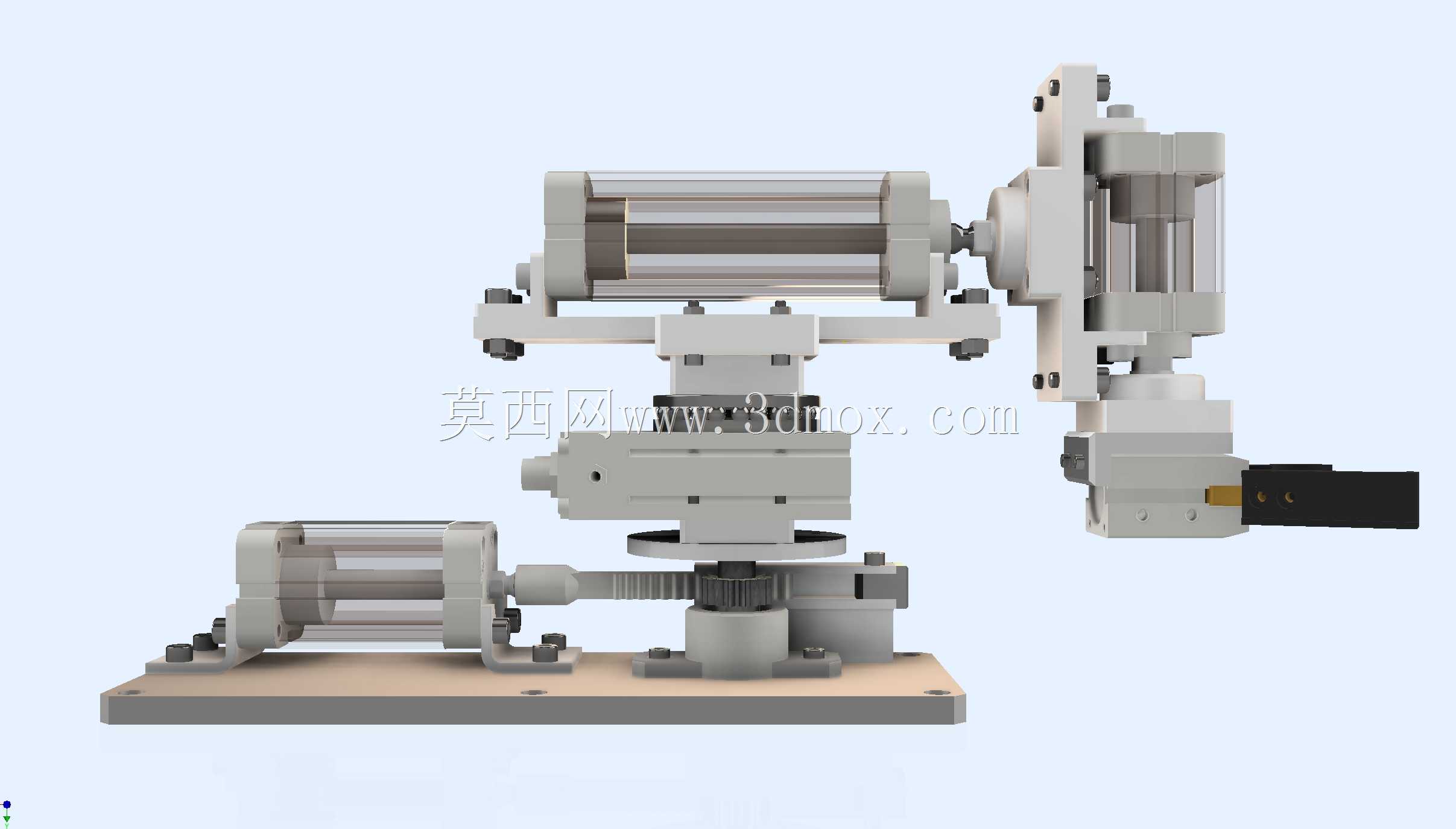

　　旋转驱动部分采用齿轮齿条传动结构，将气缸的直线往复运动转化为转轴的回转运动，可实现-90°、0°、120°三个固定转角的切换，转角位置通过气缸行程硬限位保证，不需要额外增加位置传感器即可实现稳定的角度定位，避免了旋转电机搭配减速机方案带来的成本上升与控制复杂度提升，适合固定转角的工位使用。旋转部分的转轴采用深沟球轴承支撑，径向与轴向均预留了合适的配合间隙，可承受夹爪取放工件时产生的偏载力矩，底座上预留了多组安装孔位，可直接固定在铝型材机架或者钢板工作台上，安装孔的孔距兼容主流工业铝型材的槽距标准，不需要额外制作转接板。

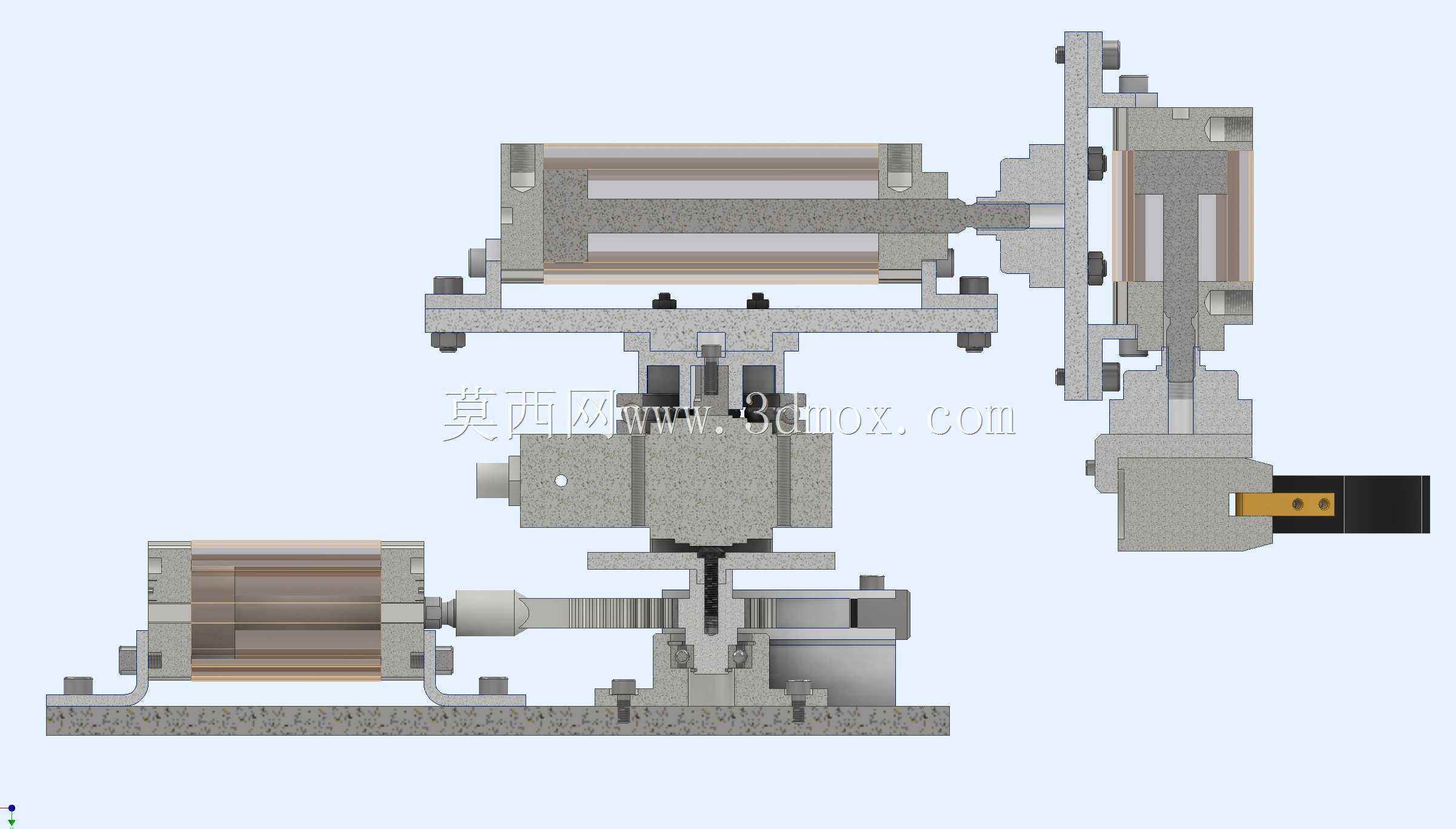

　　水平滑移单元采用带导杆的薄型气缸作为驱动元件，两根平行导杆承担滑移过程中的侧向力矩，气缸本身只提供轴向驱动力，避免活塞杆受径向力导致的密封件磨损、漏气问题，线性行程可根据工位间距选择100mm规格，滑移行程两端设置了缓冲垫圈，降低气缸到位时的冲击，减少工件被震落的风险。垂直升降单元同样采用带导杆的气缸结构，30mm的升降行程可满足工件从料道或者工装座中取出、抬起后再旋转转移的动作需求，升降部分的安装板上预留了传感器安装槽，可根据需要加装磁性开关检测升降到位信号，适配自动化产线的联锁控制需求。

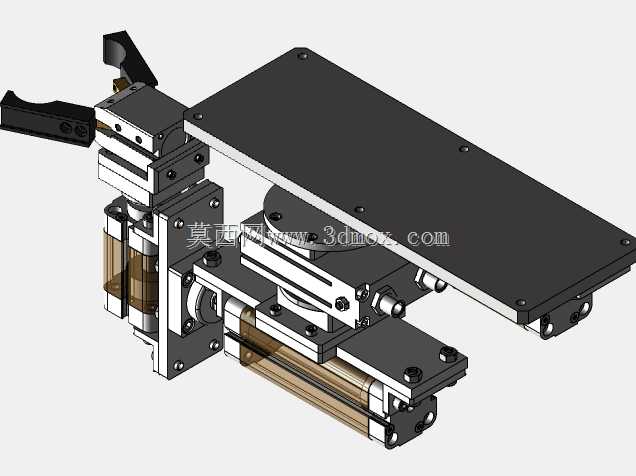

　　末端执行部分采用双爪平行夹爪，搭配金属材质的夹指，夹指接触面可根据工件外形更换仿形垫块，既可以夹持规则形状的方块、圆柱类零件，也可通过更换夹指适配异形工件的夹持需求，夹爪的开合行程可通过调节螺栓调整，避免加持力过大损伤工件表面，或者加持力不足导致工件脱落。整套机构的气路接口均设置在各气缸的侧面，走线走管可沿着安装板的侧边布置，不会与运动部件产生干涉，各运动副之间均预留了足够的安全间隙，旋转过程中夹爪、工件不会与底座或者其他固定结构发生碰撞。

　　从安装边界来看，整套机构的底座安装尺寸控制在小范围内，整体高度满足多数桌面型设备的安装空间要求，不需要对现有产线做大规模改造即可直接集成，各运动单元的动作逻辑简单，只需要通过电磁阀控制各气缸的动作顺序即可完成完整的取放循环：夹爪下降取件、夹爪夹紧、升降气缸抬起、旋转气缸转到指定角度、水平气缸滑移到放件位置、夹爪下降松开放件、各机构复位等待下一个循环，控制逻辑简单，对现场调试人员的技术要求较低，维护时只需要定期检查气管接头是否漏气、运动副润滑是否充足即可，适合中小规模制造企业的产线自动化升级使用，也可作为教学实训设备的机械执行部分，演示气动传动与机构运动的相关原理。
