直径31.5mm黄色轴向圆柱形薄膜电容

　　在工业控制板卡、消费类电源、车载辅助电路等PCB设计场景中，直插式薄膜电容的选型与布局一直是结构设计环节容易出现疏漏的部分——不少工程师在布局阶段仅参考器件手册的标称尺寸，忽略引脚成型后的实际弯折弧度、本体与板面的安全间隙，往往到打样回流后才发现电容本体顶到外壳、引脚应力过大导致焊盘开裂，或是相邻器件的安全距离不足引发安规问题。这款直径31.5mm的黄色轴向圆柱形薄膜电容三维模型，正是针对这类PCB布局痛点搭建的高精度结构参考，覆盖聚酯、聚丙烯两类介质的同封装规格器件，可直接导入主流三维布线软件完成干涉检查、布局验证。

　　从实际应用场景来看，这类大尺寸轴向薄膜电容多用于电源输入端的EMI滤波、大电流回路的脉冲吸收，或是工业驱动板上的隔直、耦合环节，相比陶瓷电容具备更高的耐压等级与更好的温度稳定性，相比电解电容则拥有更长的使用寿命与更低的介质损耗，在对可靠性要求较高的工控、电力电子设备中应用十分广泛。这类电容的安装方式以卧式直插为主，引脚从本体两端轴向引出，经过标准折弯后插入PCB对应通孔，焊接后本体平行于板面固定，相比立式安装的电容具备更好的抗振动性能，更适合车载、工程机械等存在持续振动的使用场景。

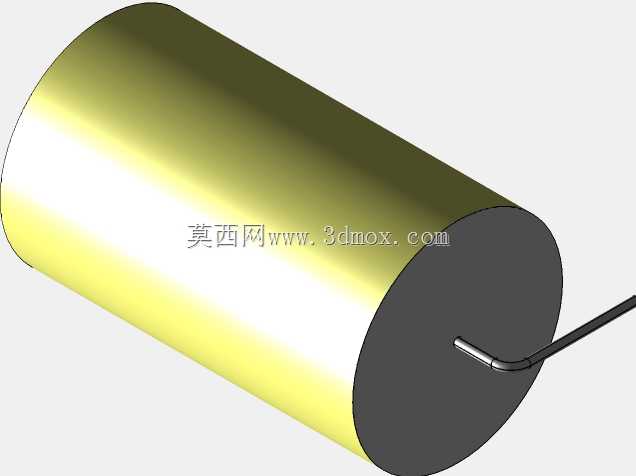

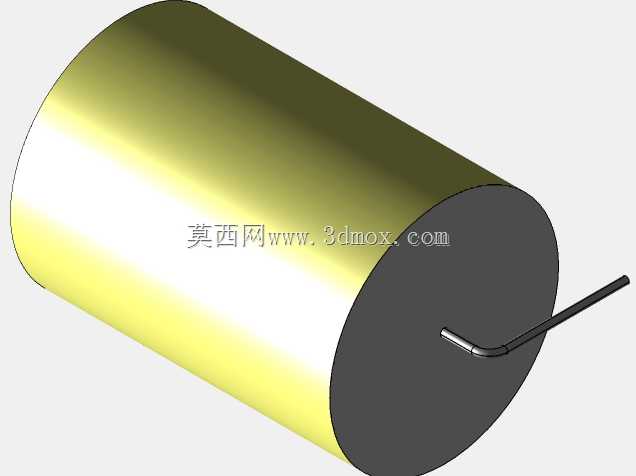

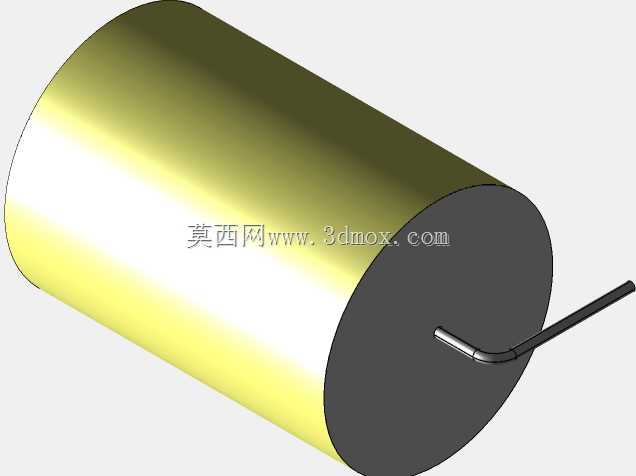

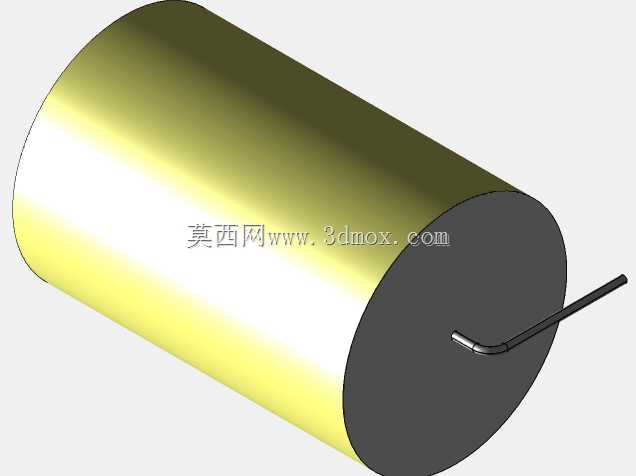

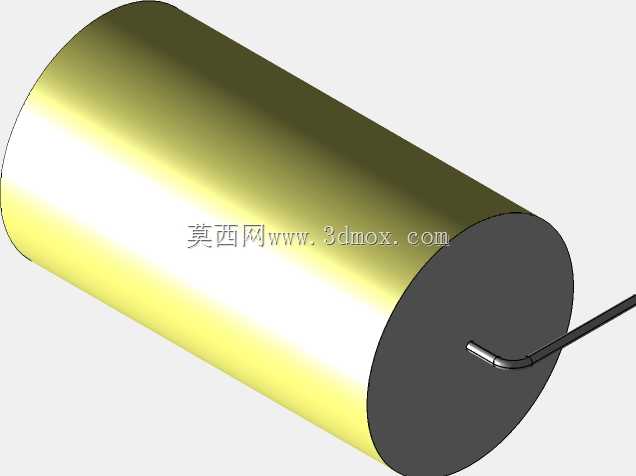

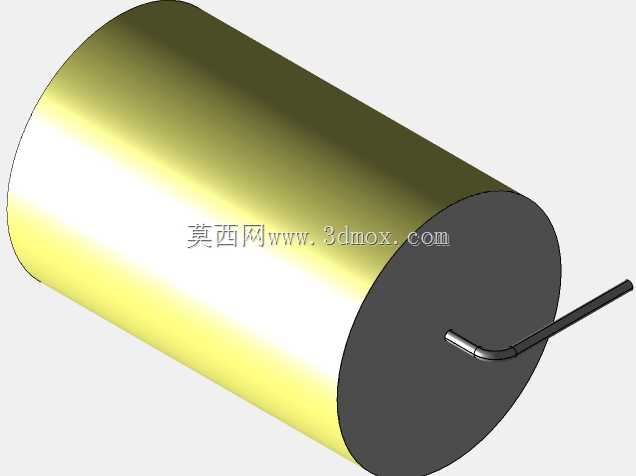

　　在模型的设计搭建过程中，完全参照实际量产器件的成型尺寸做了还原：本体部分严格还原31.5mm直径的圆柱结构，表面做了对应黄色封装的质感处理，两端的密封端盖采用深色硬质材质的视觉表现，还原真实器件的端封结构。最核心的引脚部分没有采用简化的直杆建模，而是按照PCB安装的标准折弯REOPORS做了精准的弧度还原，引脚直径、折弯半径、伸出端长度都匹配实际量产器件的成型标准，避免了简化模型导入后出现引脚与焊盘位置不匹配、折弯段与周边器件干涉的问题。

　　做PCB三维布局时，工程师可以直接调用该模型完成安装边界的确认：首先是本体的径向尺寸边界，31.5mm的直径意味着电容本体在板面上占据的宽度空间需要预留足够余量，与周边立式器件、结构件外壳的间隙不能小于1mm，避免组装过程中出现挤压；其次是轴向的长度方向，需要结合引脚折弯后的跨距确认通孔间距，模型中已经标注了对应规格的通孔节距，不需要再手动换算引脚成型后的跨距尺寸，能直接匹配PCB封装的焊盘位置；最后是引脚的折弯段，模型还原了实际成型的圆弧过渡，而非直角折弯，在验证引脚与周边走线、表层贴片器件的安全距离时，能得到更贴近实际生产的结果，避免出现引脚压到表层走线、或是与相邻贴片电容电阻距离不足的问题。

　　对于需要做整板热仿真、振动仿真的场景，该模型的重量分布、质心位置也与实际器件保持一致，导入仿真软件后不需要再额外调整质量参数，就能得到更准确的仿真结果。尤其是在车载电子的振动仿真环节，电容这类大质量直插器件的固定强度是仿真重点，精准的模型能帮助工程师准确评估引脚的应力分布，提前优化焊盘尺寸、增加固定点，避免后期振动测试中出现引脚断裂、焊盘脱落的失效问题。

　　不少工程师在搭建这类器件模型时，往往只做本体的圆柱结构，忽略引脚的成型细节，或是随意设置折弯半径，导致布局阶段看着没问题，实际生产时引脚无法顺利插装，或是折弯后碰到周边器件。这款模型在搭建时充分考虑了生产端的实际工艺要求，引脚的折弯半径符合引脚线径的工艺标准，既不会因为半径过小导致引脚金属疲劳断裂，也不会因为半径过大占用过多板面空间，完全匹配量产时的引脚成型规范。

　　在做器件选型匹配时，只要是直径31.5mm的同封装轴向薄膜电容，不管是聚酯介质还是聚丙烯介质，不管是用于直流滤波还是交流耦合场景，都可以用这个模型完成前期的布局评估，不需要再单独搭建模型，能大幅缩短结构设计阶段的器件建模时间，提升整板设计的效率。尤其是在多器件紧凑布局的电源板设计中，这类大尺寸电容的布局往往是整板布局的核心难点，提前用精准的三维模型完成空间占位，能避免后期反复调整布局、修改PCB走线的重复工作，减少打样迭代的次数。
