多色款直径3mm直插式LED灯珠结构模型

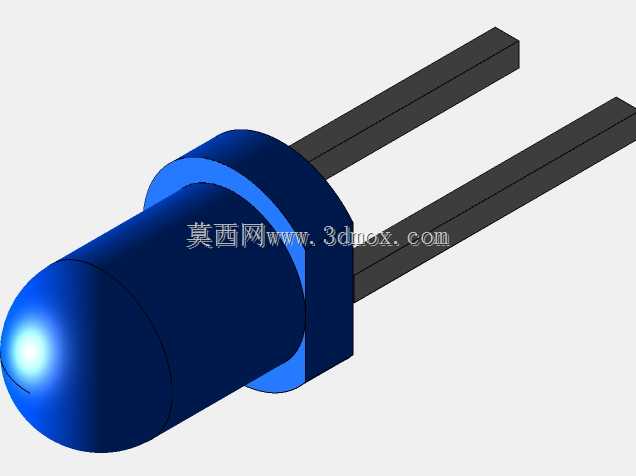

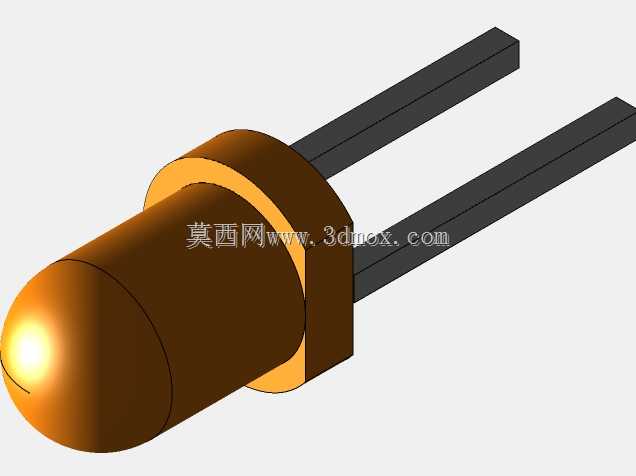

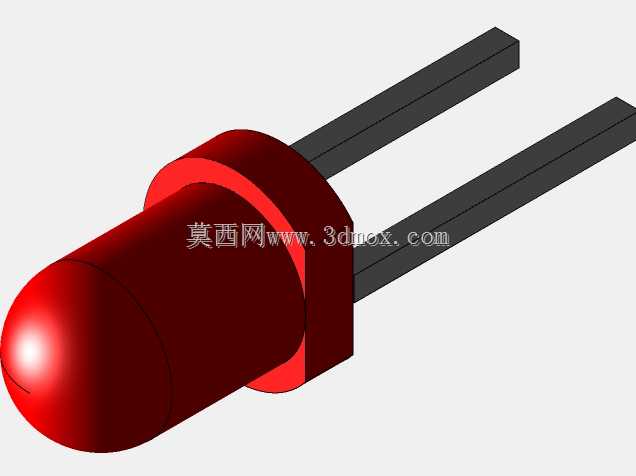

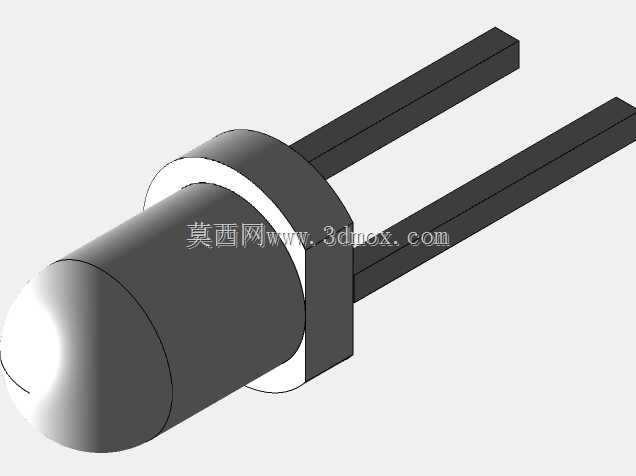

　　在消费电子、工业控制板卡、小型家电控制模块的PCB设计环节中，直插式LED是最常用的板载状态指示元件，本次建模的3mm直径直插LED，覆盖透明、白、蓝、绿、红、黄、橙全色系封装，完全匹配常规插件焊盘的设计规范，可直接导入PCB布局文件做干涉校验与装配模拟。从实际工程应用场景来看，这类小尺寸直插LED多用于电源状态指示、信号通路告警、功能档位提示、按键背光源等位置，相比贴片LED，直插封装的结构强度更高，抗振动性能更好，在工控板、电源模块、户外小型设备的板卡设计中应用占比极高，不会因为轻微的外力磕碰出现焊盘脱落的问题。从产品功能特性来看，3mm直径的灯珠头部采用半球形聚光结构，发光角度集中在20-30度区间，正面可视距离可达5-8米，

　　完全满足设备面板的指示需求；灯体根部自带一圈定位凸台，装配时可以卡在PCB开孔位置，避免波峰焊过程中灯体歪斜偏移，保证批量焊接时的灯珠高度一致性。设计建模过程中，首先确定核心尺寸边界：灯珠头部最大直径严格控制在3mm，半球头部的曲率半径与直径匹配，保证出光面的光学结构符合实物特性；根部定位凸台的直径为3.6mm，厚度0.8mm，对应PCB上的开孔直径设计为3.7mm，预留0.1mm的装配间隙，既可以保证插接顺畅，也能避免间隙过大导致焊接时灯体倾斜。引脚部分采用平行直插设计，两根引脚的中心间距为2.54mm，完全匹配标准2.54mm间距的焊盘网格，引脚截面为0.5mm*0.5mm的方形结构，长度设计为12mm，

　　既满足手工焊接时的引脚长度需求，也适配波峰焊的载具定位要求，建模时特意还原了引脚的平直度特征，没有添加多余的弯折结构，方便设计人员根据实际板卡的安装高度自行裁剪引脚长度。建模时对灯体的分层结构做了还原：外层是透明环氧封装层，内部包含发光芯片、支架、键合线的占位结构，不同颜色的灯珠仅需要修改封装层的材质颜色参数即可快速切换，不需要重复调整结构尺寸，大幅提升多色系方案的选型效率。在PCB布局的装配校验环节，这个模型可以直接导入装配环境，校验灯珠头部与外壳面板的开孔匹配度：面板开孔直径设计为3.2mm时，灯珠头部伸出面板0.5mm，既可以保证光线透出，也能避免灯珠突出过高容易被磕碰损坏；如果是板载内置指示灯不需要伸出面板，

　　只需要在布局时将灯珠与PCB表面的距离调整为0，定位凸台完全贴合PCB表面，此时灯珠最高点距离PCB表面为5.2mm，设计外壳内部的安全间隙时只需要预留6mm以上的高度空间，就可以完全避免装配干涉。从结构可靠性角度考虑，建模时特意保留了灯体与引脚结合位置的过渡圆角，这个位置是实际生产中最容易出现封装开裂的应力集中点，圆角半径设置为0.2mm，既符合实际封装的工艺特征，也能在做结构应力仿真时准确还原应力分布情况，帮助设计人员评估板卡受外力冲击时灯珠的损坏风险。针对不同颜色灯珠的应用差异，模型的材质参数做了对应区分：红色、黄色灯珠的封装透光率设置为85%，蓝色、绿色、白色灯珠的透光率设置为90%，透明款的透光率设置为95%，在做渲染效果验证时，可以直观看到不同颜色灯珠的出光效果，方便前期评估面板的视觉显示方案，不需要等到打样阶段再调整灯珠颜色选型。在批量生产的工艺适配性上，这个模型的尺寸完全符合行业通用的编带包装规格，引脚间距、灯体直径的公差控制在±0.1mm以内，匹配自动插件机的上料轨道尺寸，不需要额外调整插件机的参数就可以直接用于生产，建模时没有添加非标准化的结构特征，保证模型可以直接对接生产环节的工艺文件输出。
