DO41轴向封装元件塑玻结构设计

　　在PCB板级电路设计的实际落地环节，轴向引线元件的封装选型与安装适配，是结构工程师在布局阶段必须反复核对的核心细节，DO41作为行业内应用极广的轴向封装规格，其塑料与玻璃两种封装版本的三维结构还原，直接影响PCB布局的干涉校验、安装空间预留以及后续生产环节的可制造性判断。这类封装元件多应用于小功率整流、信号检波、温度传感等电路场景，在消费电子、工业控制板卡、小型电源模块中都有极高的出镜率，很多工程师在布局时如果只参考 datasheet 上的平面尺寸，很容易忽略元件本体的径向凸起、引线弯折半径带来的空间占用，最终导致PCB装配时元件与周边壳体、接插件、 taller 元件发生硬干涉，或是引线成型角度不符合波峰焊的工艺要求，造成批量生产的良率损失。

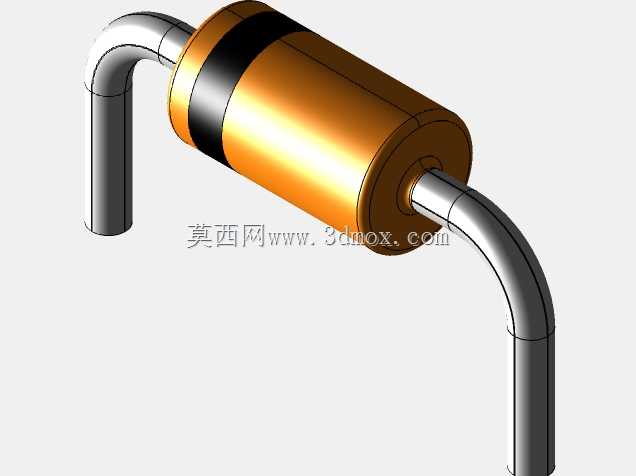

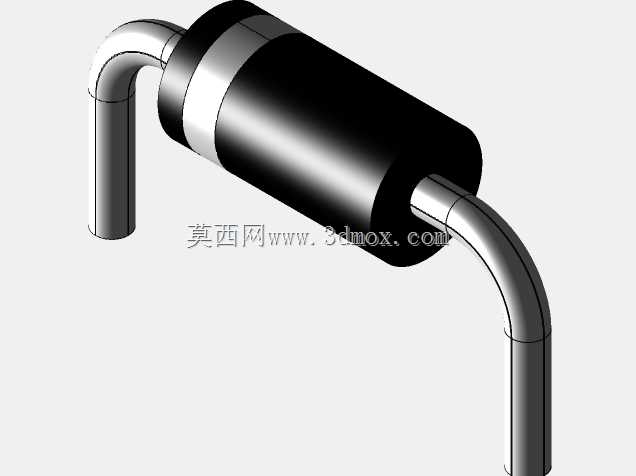

　　从结构设计的角度来看，这个三维模型完整还原了DO41封装的核心结构特征：中间的圆柱本体区分了塑料与玻璃两种封装的材质差异，塑料封装版本的本体表面做了细微的脱模斜度还原，两端的金属封接环与本体的配合台阶清晰可见，避免了建模时常见的本体与引线直接衔接的结构错误；玻璃封装版本则还原了玻璃本体的通透质感对应的结构尺寸，金属端帽的压接位置、与玻璃本体的配合公差都做了贴合实际生产的还原，不会出现建模时端帽与玻璃本体尺寸错位的问题。两端的引线采用了实际生产中常用的90度弯折成型结构，引线的直径、弯折处的圆角半径都严格对应行业通用的加工规范，要知道轴向元件的引线弯折半径如果过小，很容易造成引线根部的封接处出现应力裂纹，导致元件漏气、参数漂移，所以在建模时还原这个弯折细节，能让工程师在做PCB布局校验时，准确核算引线成型后的空间占用，同时也能为后续的工装夹具设计提供准确的尺寸参考。

　　关于安装边界的尺寸控制，这个模型严格遵循了DO41封装的标准安装间距要求，也就是两引线弯折后对应PCB焊盘的中心间距为10.16毫米，这个尺寸是和标准2.54毫米网格的PCB焊盘完全匹配的，工程师在调用这个模型进行布局时，不需要再反复调整焊盘间距，直接对齐网格就能完成放置。同时模型还原了本体的最大径向尺寸，也就是圆柱本体的直径，这个尺寸决定了元件在PCB上占用的垂直投影空间，在做多层板堆叠、或是PCB与外壳间距核算时，这个尺寸是必须要核对的关键参数——很多便携类电子产品的内部空间极其紧凑，元件本体的直径如果比设计值大0.5毫米，就可能顶到外壳的内壁，或是和上层的柔性电路板发生摩擦，造成绝缘层破损的风险。另外引线伸出本体的长度、弯折后到PCB表面的高度也做了准确还原，这个高度参数直接影响波峰焊时的吃锡深度，以及元件在PCB上的抗震性能，如果引线留的过长，元件在受到振动时引线根部的应力会成倍增加，很容易出现引线断裂的失效问题；如果留的过短，又会导致焊接时焊锡无法顺利浸润到引线根部，形成虚焊隐患。

　　在实际的工程应用中，这类标准化封装的三维模型最大的价值，就是把平面的datasheet参数转化为可直接用于干涉校验的立体结构，很多年轻工程师在做设计时，习惯用简化的圆柱体加直线来代替元件模型，看起来尺寸差不多，实际生产时却会出现各种意想不到的干涉问题：比如忽略了塑料封装本体两端的封接环凸起，导致元件和旁边的贴片电容间距不足，过波峰焊时热量集中造成电容失效；或是没有考虑引线弯折后的外扩尺寸，导致引线和旁边的PCB走线距离过近，留下安规距离不足的隐患。这个模型把这些容易被忽略的结构细节都做了还原，不管是用于PCB的3D布局校验，还是用于自动插件设备的编程参考，或是用于教学演示轴向元件的封装结构，都能提供足够准确的结构参考。另外塑料与玻璃两种封装版本的结构区分，也能帮助工程师在选型时快速判断两种封装的空间差异：玻璃封装的元件通常耐高温性能更好，适合在焊接温度较高、或是工作环境温度较高的场景使用，但玻璃本体的抗机械冲击能力较弱，在布局时要尽量远离PCB上容易产生应力的位置，比如螺丝孔附近、PCB拼板的V-CUT位置；塑料封装的元件抗冲击能力更强，成本也更低，但耐高温性能稍差，适合在常规的消费类电子产品中使用，通过三维模型的直观对比，工程师不需要反复查阅不同厂家的datasheet，就能快速完成两种封装的空间适配判断，大幅提升设计效率。
