VishayAC系列轴向引线功率电阻器三维模型

　　在PCB电路设计的实际落地环节，轴向引线功率电阻是电源回路、负载模拟、限流分压场景中极为常用的被动元件，本次建模覆盖AC01、AC03、AC04、AC05、AC07、AC10全系列规格，完全匹配实际量产元件的外形与安装特征，可直接用于PCB布局的干涉校验、整机装配的空间模拟、产品BOM对应的三维可视化搭建工作。

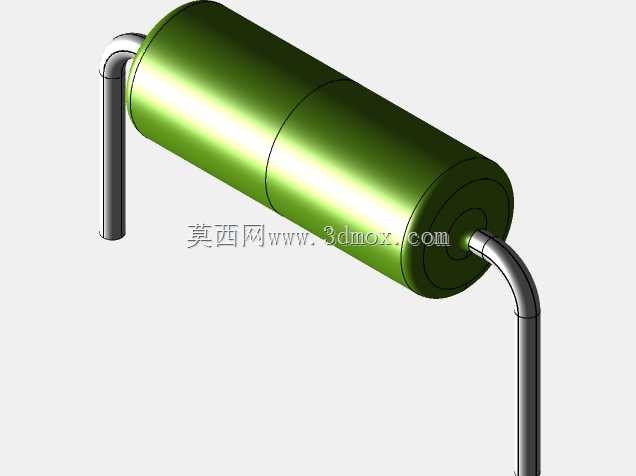

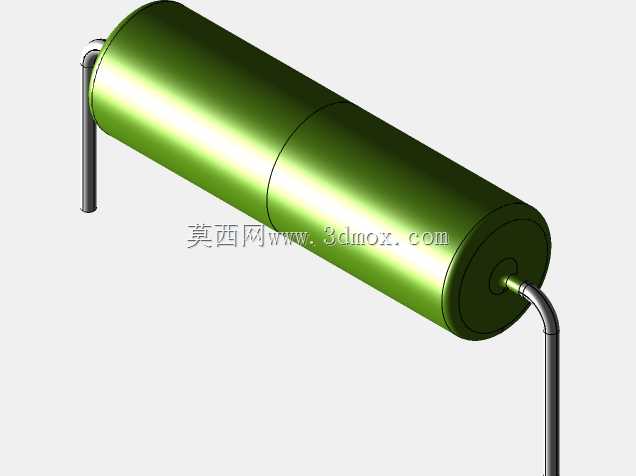

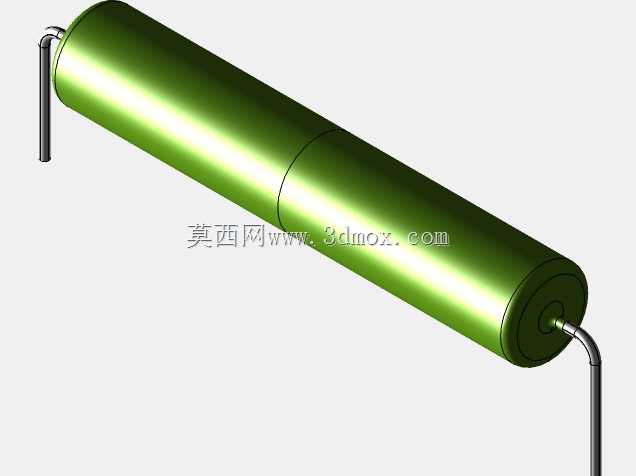

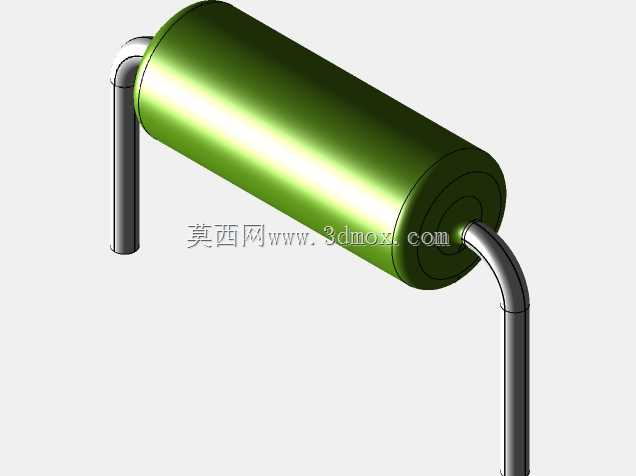

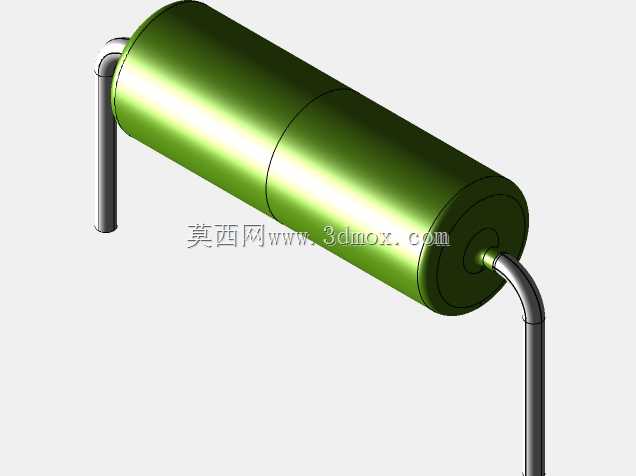

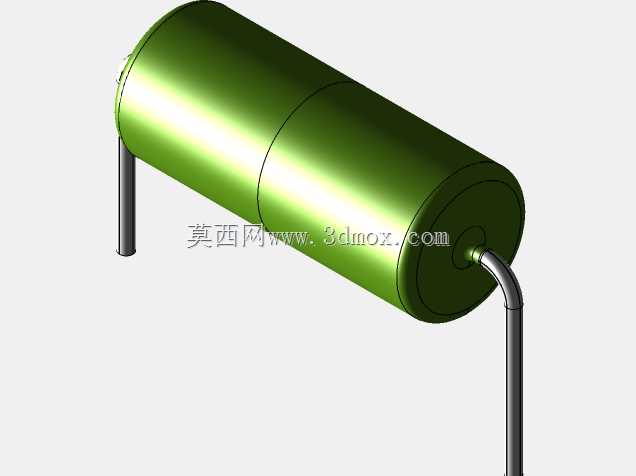

　　从实际工程应用场景来看，这类功率电阻常被布置在开关电源的输出限流段、工业控制板的功率泄放回路、测试仪器的负载模拟单元中，工作过程中需要承载数瓦到数十瓦的持续功耗，因此本体采用圆柱涂覆封装结构，外层的绿色涂覆层具备耐高温、绝缘阻燃的特性，建模时完整还原了涂覆层的圆柱曲面特征、两端金属端盖的压接结构，以及两端引出的镀锡引线的弯折形态——引线的弯折半径、出线角度完全参照实物 datasheet 的安装要求设计，避免建模时出现引线角度偏差导致PCB装配时引脚无法对应过孔的问题。

　　设计思路上，建模优先保障安装边界的准确性：首先确定不同型号对应的本体直径、本体长度参数，再匹配对应线径的引线尺寸，引线从端盖中心引出后的直线段长度、弯折后的垂直段长度均严格按照PCB插装元件的标准留量设置，既满足波峰焊工艺的引脚伸出长度要求，也不会因为引脚过长导致装配时与周边元件发生空间干涉。本体与端盖的配合位置做了精准的贴合处理，没有出现建模常见的面重叠或者间隙问题，曲面过渡顺滑，可直接用于生成工程爆炸图、装配示意图，也能导入热仿真软件做初步的热分布模拟参考。

　　从安装边界来看，该系列电阻为轴向卧式插装结构，建模时预留了元件本体距离PCB板面的标准安装高度，两端引线的间距对应不同型号的本体长度做了区分，设计人员在进行PCB布局时，可直接调用对应型号的模型放置在板上，直观核对电阻本体与周边电解电容、二极管、接线端子等元件的安全间距，尤其是在高密度电源板设计中，功率电阻的发热会影响周边热敏元件的工作温度，准确的三维模型能帮助设计人员提前预判元件间距是否满足散热要求，避免打样后出现元件贴装冲突、散热空间不足的问题。

　　外形细节上，模型还原了实物的金属引线的金属质感、本体绿色涂覆层的哑光质感、端盖的金属压接纹理，没有过度简化结构特征，既保证了模型轻量化，不会因为细节过多导致PCB装配文件卡顿，也完整保留了工程应用需要的所有关键尺寸特征。对于需要做整机三维布线、结构装配校验的设计人员来说，该模型可以直接导入主流机械设计软件中，不需要二次修整尺寸，就能直接用于装配干涉检查，尤其是在仪器仪表类产品的内部结构设计中，这类插装元件的高度、引线位置往往会影响内部线束的走向、上下壳的间隙设计，精准的元件模型能大幅减少结构反复修改的工作量。

　　不同于普通信号级电阻，功率电阻的本体直径更大、引线更粗，在手工焊接或者波峰焊过程中，引线的应力会直接作用在PCB焊盘上，建模时还原的引线弯折位置，也能帮助工艺人员提前评估焊盘的受力情况，优化焊盘设计尺寸，避免生产过程中出现焊盘脱落、元件虚焊的问题。同时，该系列不同型号的功率差对应本体尺寸的梯度变化，在模型中也做了准确的区分，设计人员选型时可以根据电路的功耗需求，直接匹配对应尺寸的模型放入装配体，不需要反复核对二维规格书的尺寸参数，提升选型与布局的效率。
