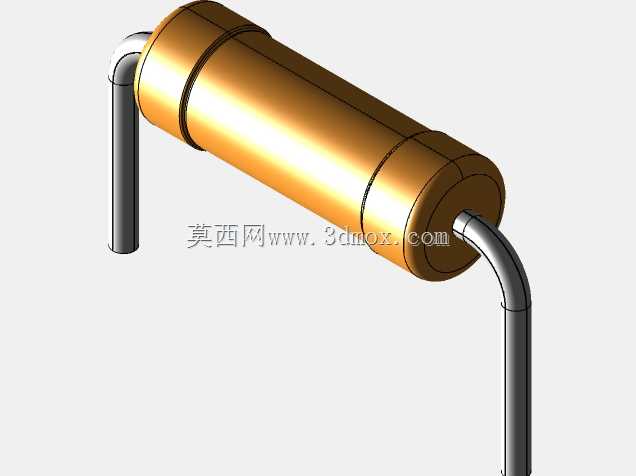

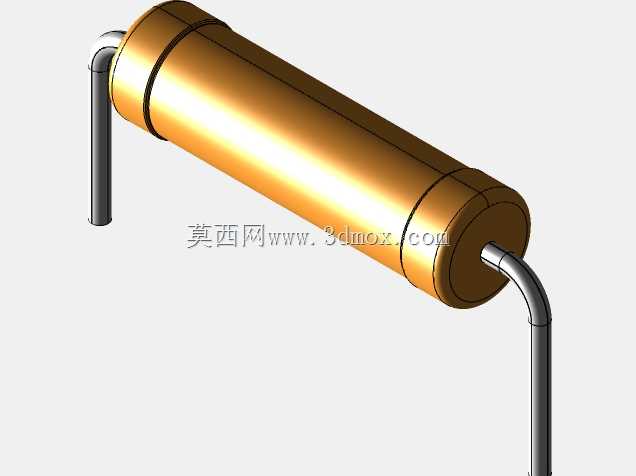

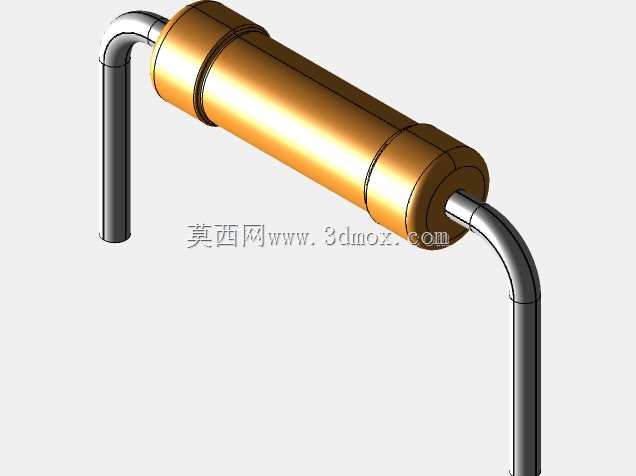

Vishay CPF系列金属膜轴向电阻器三维结构

　　在工业控制板卡、精密测试仪器、电力电子变送模块的电路设计环节，轴向引线电阻是最常用的无源器件之一，Vishay CPF系列金属膜轴向电阻凭借稳定的阻值特性，广泛覆盖从信号采样、限流保护到分压匹配的各类电路场景，在高精度传感信号调理回路、工业电源次级稳压回路、车载电子控制单元的信号链路中都能见到这类器件的应用。不同于贴片电阻的表贴安装形式，轴向引线电阻的弯角引脚设计可以适配不同孔距的PCB通孔安装需求，在做三维布局时，需要提前确认器件的安装边界，避免引脚成型后与周边电容、接插件等器件产生结构干涉。

　　从结构设计来看，该系列电阻包含CPF1、CPF2、CPF3三个尺寸规格，主体为圆柱形金属膜电阻芯，外部包裹绝缘阻燃的封装壳体，两端通过金属端帽连接镀锡铜质引线，引线默认采用直角弯型成型，可直接适配常规波峰焊的通孔插装工艺。建模过程中首先要确定不同规格的主体直径、本体长度参数，再匹配对应线径的引线尺寸，还原引线的弯折半径——实际生产中引线弯折不能紧贴电阻端帽根部，需要预留一定的应力释放距离，避免弯折过程中损伤端帽与电阻芯的连接部位，导致阻值漂移或者接触不良，这一细节在三维建模时需要准确还原，才能给后续PCB布局的孔位设计提供准确的参考。

　　在实际设备选型应用中，这类金属膜轴向电阻相比碳膜电阻拥有更好的温度稳定性与更低的噪声系数，适合用在对信号精度要求较高的传感信号采集回路中，比如压力变送器的信号调理电路、温度巡检仪的分压采样回路，都需要这类稳定性优异的电阻来保障测量精度。做整机结构布局时，除了要考虑电阻本体的占位空间，还要预留引线成型后的调整余量，部分手工焊接的小批量样机场景中，引线的弯折角度可以根据实际板卡空间做微调，但批量生产的波峰焊工艺中，引线的成型尺寸需要严格匹配PCB孔位坐标，否则会出现插装不到位、浮高的问题，影响焊接良率。

　　建模时对电阻本体的表面质感、端帽的压接结构、引线的金属光泽都做了写实还原，能够直观呈现器件装配后的实际形态，结构工程师在做PCB三维装配检查时，可以直接调用该模型验证安装空间，核对通孔间距是否匹配所选规格的电阻引线跨度，避免设计阶段出现孔位不匹配、器件与周边结构件干涉的问题。在高压回路应用场景中，还要考虑电阻本体与周边带电部件的电气间隙，三维模型的准确尺寸可以帮助工程师快速核对安全距离是否符合安规要求，减少样机试制阶段的改板次数。不同功率等级的CPF电阻本体尺寸存在差异，建模时严格对应三个规格的实际外形尺寸，区分不同功率型号的体积差异，方便设计人员根据电路的功率需求选型后直接匹配对应模型，不需要反复核对器件手册的尺寸参数做二次建模，提升电路结构协同设计的效率。在做整机的抗震性能仿真时，准确的引线模型还可以帮助仿真工程师评估引脚的应力分布，确认在震动工况下引脚是否存在断裂风险，优化引线的弯折角度与固定方式，提升产品在工业震动场景下的长期可靠性。
