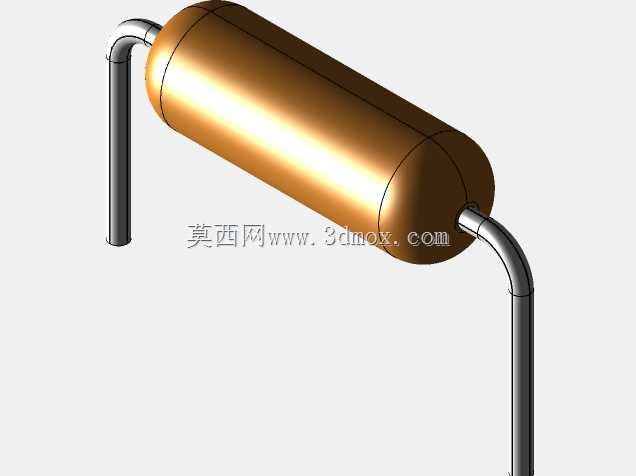

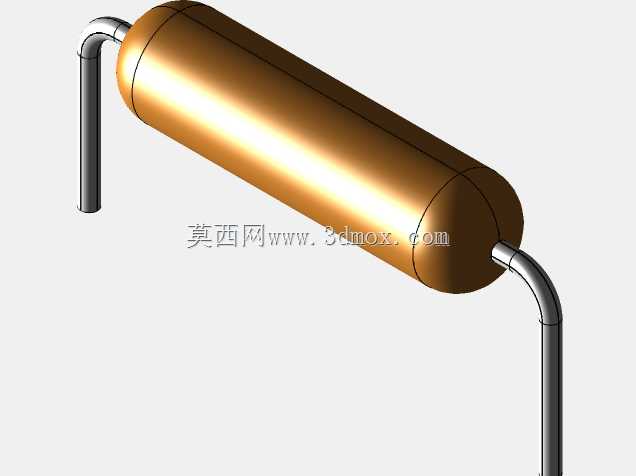

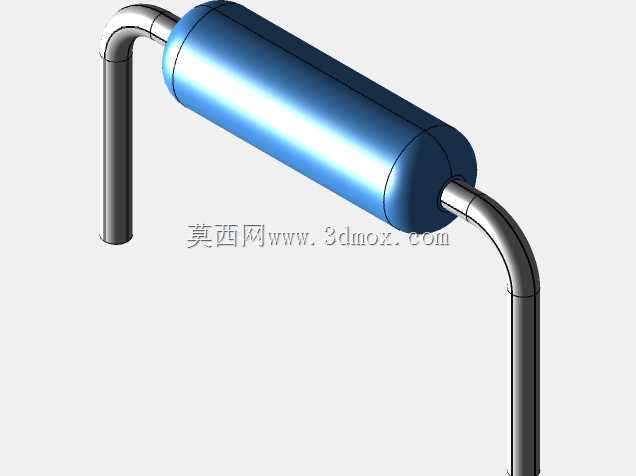

轴向引线金属薄膜电阻器三维结构

　　在工业控制板卡、精密测试仪器、车载电子模块的PCB设计环节，轴向引线电阻是通孔插装工艺里最常见的被动元件之一，这类元件的三维建模精度直接影响PCB布局阶段的干涉检查、通孔间距校核、装配工艺模拟的准确性。本次建模的金属薄膜轴向电阻，覆盖了常用的多个功率规格对应的外形尺寸，建模过程中完全参照实际量产元件的成型公差做参数化设定，没有做理想化的几何简化。

　　从实际应用场景来看，这类电阻多用于需要稳定阻值、低温度系数的模拟信号调理电路、电源分压回路、限流保护支路，相比碳膜电阻，金属薄膜材质的电阻在长期工作时的阻值漂移更小，适合在-55℃到125℃的宽温环境下保持参数一致性，在工业传感器信号采集板、高精度电源模块、军工级通讯设备里的应用占比很高。很多结构工程师在做PCB装配建模时，容易忽略引线成型后的实际空间占位，要么把引线做的过短导致焊盘伸出长度不符合波峰焊工艺要求，要么把电阻本体的直径做小，导致和周边立式安装的电容、接插件出现装配干涉，这个模型在建模时就把这些工艺边界条件考虑了进去。

　　设计思路上，首先确定电阻本体的圆柱段尺寸，不同功率规格对应不同的本体直径与长度，比如小功率规格本体直径在2.3mm左右，长度在6mm左右，功率稍大的规格本体直径到3.2mm，长度到9mm，本体两端的端帽采用圆弧过渡，还原实际元件的封装结构，没有做直角生硬连接。引线部分采用弯制成型的轴向结构，引线直径按照实际线径设定，弯角处做了符合实际冲压成型的圆角处理，避免应力集中的直角结构，引线伸出本体的长度、弯脚后的垂直段长度都严格对应通孔插装的标准要求，垂直段长度预留了穿过PCB板厚加上波峰焊焊锡爬升的空间，不会出现引线长度不足无法过孔的问题。

　　安装边界方面，模型预留的通孔间距可以适配不同规格的标准焊盘间距，工程师在调用模型做布局时，可以直接通过模型的引线位置定位焊盘坐标，不需要额外测量元件的脚距，弯脚后的引线水平段和PCB板面保持0.8mm到1.2mm的间隙，符合电子装联的工艺要求，避免电阻本体直接贴在PCB板面导致焊接时散热过快、虚焊的问题，同时也预留了本体和周边元件的安全间距，满足安规要求里的爬电距离设定。

　　从功能特性还原来看，模型没有做多余的结构简化，本体表面的标识区域预留了丝印位置，工程师可以根据实际选用的阻值、精度等级在对应位置添加丝印标记，端帽和引线的连接部分还原了实际压接结构的外形，在做装配干涉检查时，可以准确模拟元件插装过程中引线和焊盘、周边元件的位置关系，不会因为模型简化导致实际生产时出现插装困难。很多新手建模时会把引线做成直杆不做弯角，或者把弯角位置做的过于靠近本体，导致实际生产时引线成型需要的工装空间不足，这个模型的弯角位置距离本体端帽的距离完全符合元件成型的工艺要求，不会出现工艺可行性问题。

　　在做整机结构的抗震模拟时，这个模型的重量参数也可以对应实际元件的重量设定，引线的刚度参数可以按照实际镀锡铜包钢线的材料属性赋值，能够准确模拟设备在振动环境下电阻引线的受力情况，避免因为模型和实际零件偏差过大导致仿真结果失真。对于需要做三维布线、整机装配仿真的工程师来说，这个模型可以直接导入装配环境，不需要再做额外的结构修正，能够大幅缩短板卡结构设计的周期，减少因为元件模型不准导致的打样返工问题。
