ATE CS系列轴向引脚功率电阻三维结构

　　在消费电子、工业控制板卡、电源模块的PCB设计环节中，直插式轴向电阻是极为常见的被动元器件，这类元件的三维建模精度，直接影响到PCB布局阶段的干涉检查、装配工艺模拟、整机结构空间校核的准确性，很多刚接触板级结构设计的工程师容易忽略直插元件的引脚成型尺寸、本体公差带来的装配问题，比如引脚弯折角度偏差导致插装时顶起元件、本体直径过大和相邻贴片电容产生空间冲突、引脚伸出PCB背面长度不符合波峰焊工艺要求等，这些细节问题往往在试产阶段才会暴露，带来不必要的改板成本。

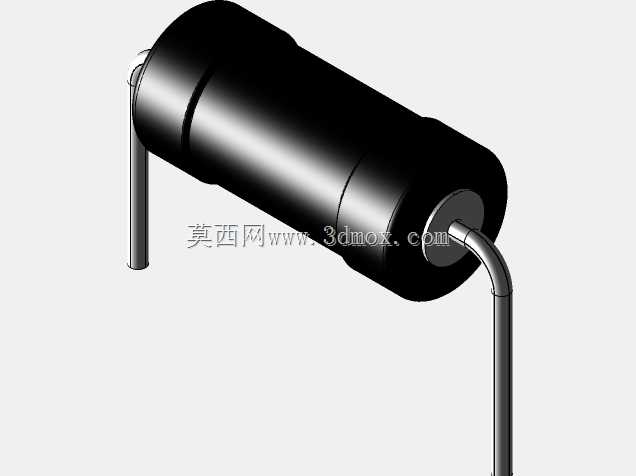

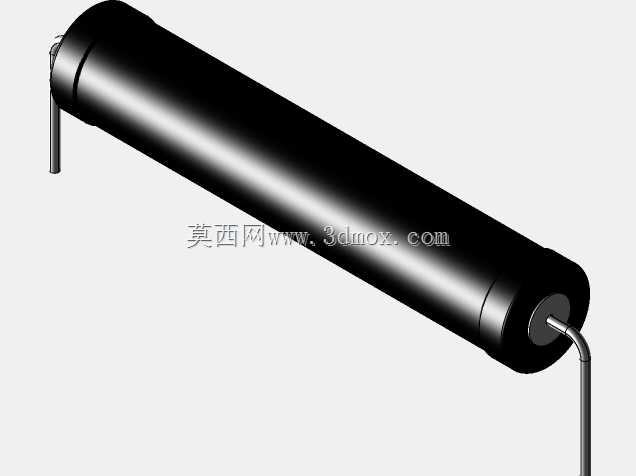

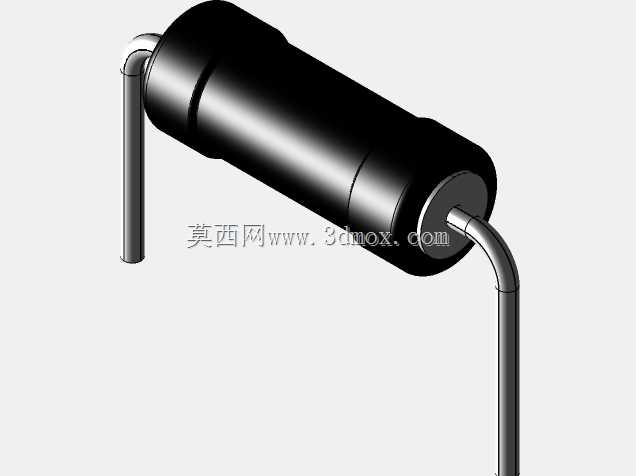

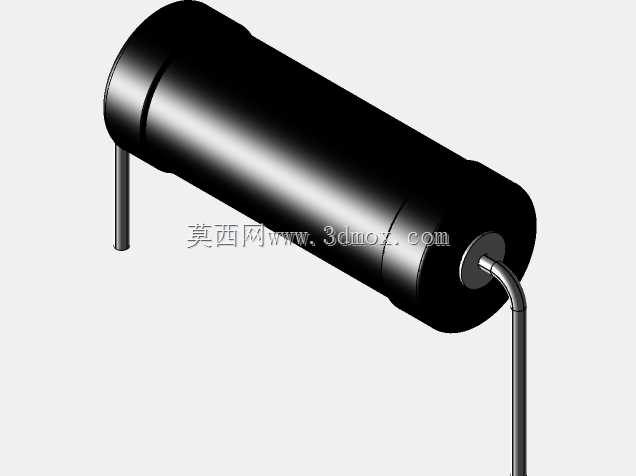

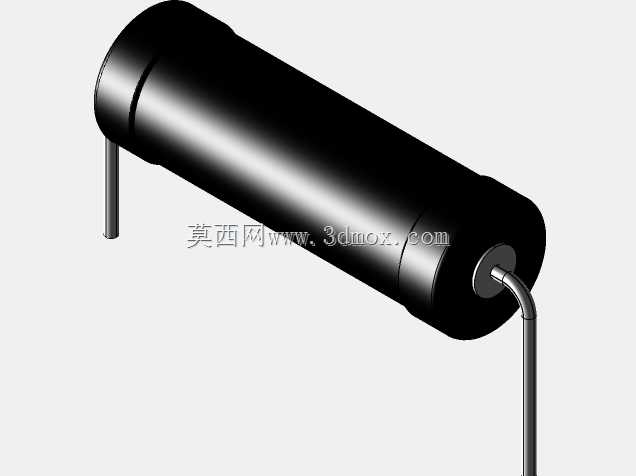

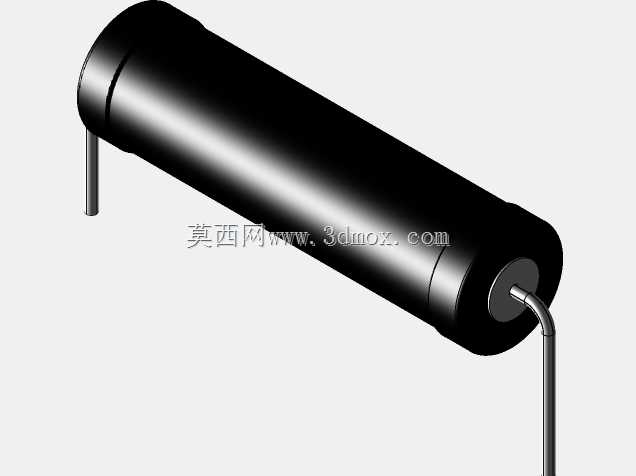

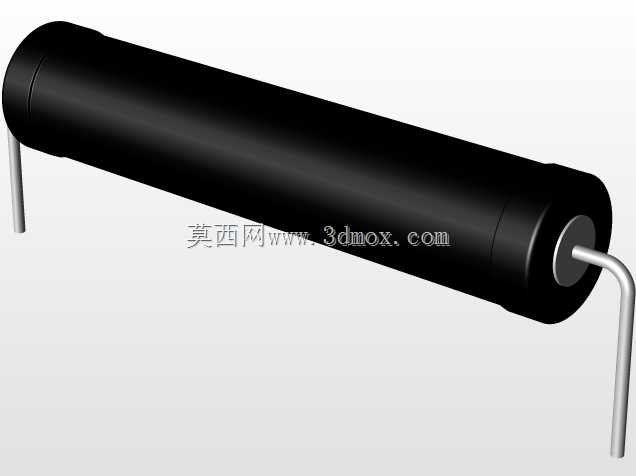

　　本次建模的ATE CS系列轴向电阻，覆盖2CS、3CS、5CS、6CS、7CS、10CS、12CS多个功率规格，建模过程中首先还原了这类功率电阻的典型结构：中间为圆柱形陶瓷或合金电阻本体，表面包覆绝缘散热涂层，两端为金属压接端帽，端帽处延伸出镀锡铜质引脚，引脚按照常规PCB插装工艺做了90度弯折成型处理，还原了实际量产插装时的引脚形态，而非保留直引脚的原始出厂状态，更贴合板级设计的实际使用场景。

　　从功能特性来看，该系列电阻属于功率型轴向电阻，相比普通小信号碳膜电阻，能够承受更高的持续工作功率，常用于电源回路的限流、功率回路的负载、浪涌电流吸收等场景，工作过程中会产生一定热量，因此建模时本体的尺寸参数严格匹配实物规格：不同功率等级对应不同的本体直径与长度，比如小功率规格本体直径较细、长度较短，大功率规格本体更粗更长，保证在做PCB热仿真、结构堆叠时，能够准确预留散热空间与装配间隙，避免出现元件之间距离过近导致的散热不良问题。

　　设计思路上，建模优先保证安装边界的准确性，而非过度追求非关键细节的还原：本体与端帽的同轴度、引脚的线径、弯折半径、引脚中心距、引脚伸出本体端面的长度、弯折后引脚的平行度，这些直接影响插装适配性的尺寸都做了精准还原，端帽与本体的衔接处做了符合实际压接工艺的圆角过渡，没有出现生硬的直角拼接，引脚表面做了符合金属镀锡层的质感处理，本体表面做了哑光绝缘涂层的质感区分，既满足结构设计的尺寸校核需求，也能用于产品展示、装配动画制作等场景。

　　在安装边界的设定上，模型严格对应PCB插装的实际要求：两个引脚的中心距匹配标准PCB孔位设计，引脚直径对应常规插装焊盘的孔径公差，弯折后引脚的竖直段长度匹配常规1.6mm板厚的插装要求，引脚伸出PCB背面的长度符合波峰焊的工艺标准，不会出现引脚过长导致剪脚工序额外工作量、或是引脚过短导致焊接虚焊的问题。同时模型预留了不同功率规格的参数化调整空间，工程师可以根据实际选型的功率等级，快速调整本体长度、直径、引脚线径等参数，适配不同的设计需求，不需要从零开始建模，大幅提升板级结构设计的效率。

　　在实际应用场景中，这类轴向电阻不仅出现在传统的通孔插装PCB上，在部分电源模块、工业驱动板中，还会采用卧式贴板安装、或是立式安装的方式，模型在设计时也考虑了不同安装姿态的适配性，本体的圆柱面、引脚的弯折角度都可以根据安装需求快速调整，不需要重构整个模型。很多工程师在做整机结构设计时，往往只关注核心芯片、大型接插件的尺寸，忽略这类小型被动元件的空间占用，最后在装配时发现电阻本体和外壳筋位、散热片、相邻接插件产生干涉，不得不临时改板，精准的元件三维模型能够在设计初期就规避这类问题，把干涉检查提前到布局阶段，减少后期的设计变更。

　　另外，这类功率电阻在工作时的温升会导致本体出现轻微的热膨胀，建模时也参考了元件的实际公差范围，在本体直径、长度方向预留了合理的公差余量，在做热结构耦合仿真时，能够更准确地模拟高温状态下的元件尺寸变化，避免因为热膨胀导致的PCB板变形、焊点应力过大等长期可靠性问题。引脚的弯折半径也符合金属引脚的成型工艺要求，没有出现过小的弯折半径导致的引脚断裂隐患，还原了实际生产中引脚成型的工艺标准，让模型不仅是外观的还原，更是符合生产实际工艺要求的工程化模型，能够直接用于工艺模拟、装配培训、数字化样机搭建等多个工程环节。
