多色款5mm直插式PCB用发光二极管

　　做消费类电子、工控板卡PCB布局的工程师，对直插式5mm规格LED肯定不会陌生，这类元件是板载状态指示最通用的选型之一，覆盖从学生实验板、家电控制板到工业设备IO接口板的海量应用场景，不同发光颜色对应不同的信号提示逻辑，比如红色常用来标注电源故障、报警状态，绿色对应设备正常运行，黄色用于待机、预警提示，蓝色、白色、橙色、透明款则可根据产品的视觉设计需求做功能区分或者装饰性补光。

　　从实际设计落地的角度看，这类直插LED的建模核心要抓准安装边界与外形公差，首先是头部发光穹顶的直径严格控制在5mm，这个尺寸直接对应PCB上预留的发光孔开孔大小——常规开孔会做到5.2-5.3mm，既保证灯头能顺利穿出面板或者PCB丝印层的预留位，又不会因为间隙过大出现漏光、歪斜的问题。灯头下方的限位凸台是建模时容易忽略的细节，这个凸台的直径比灯头略大，厚度在1mm左右，安装时刚好抵在PCB板面，控制灯头伸出板面的高度，避免波峰焊时元件插接过深导致灯头陷在板内，影响出光角度。

　　引脚部分的设计要匹配标准2.54mm排距的PCB焊盘，两个引脚的中心间距严格对齐2.54mm网格，引脚直径0.5mm，对应焊盘孔径0.7-0.8mm，足够的间隙可以抵消插件时的位置公差，也能避免波峰焊时焊锡沿引脚爬升过高导致的应力集中。要注意的是这类直插LED的引脚有正负极长度区分，建模时特意做了长短脚的差异，长脚对应正极、短脚对应负极，和实际生产中的元件封装保持一致，避免layout时出现焊盘极性标反的低级错误。引脚的伸出长度从凸台底部算起保留12-15mm的余量，既满足手工焊接、波峰焊的引脚吃锡长度要求，也给后期剪脚工序留足操作空间，不会因为引脚过短导致焊接虚焊。

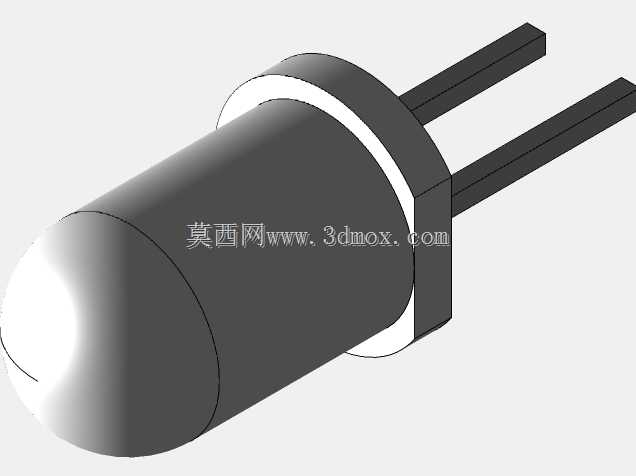

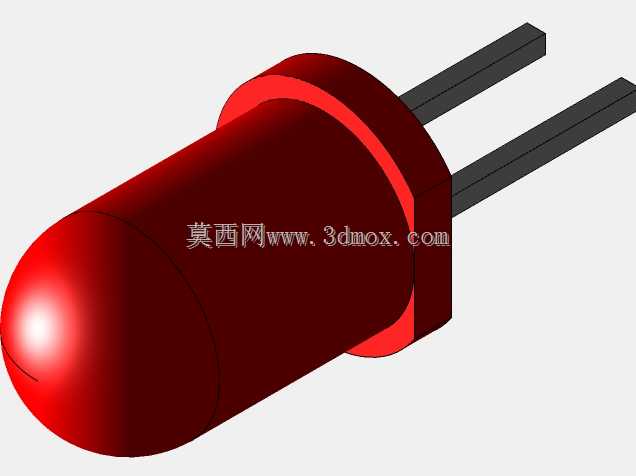

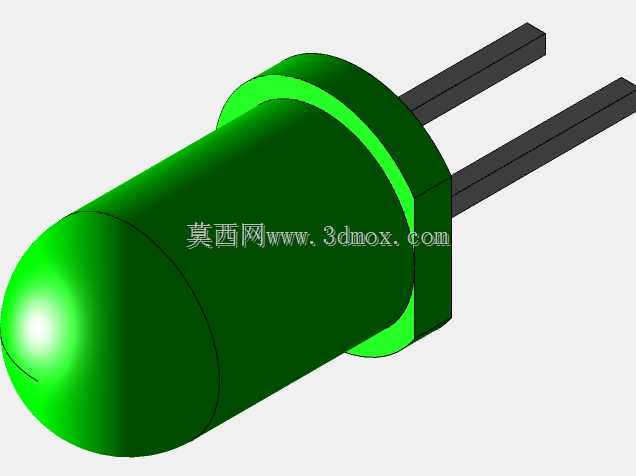

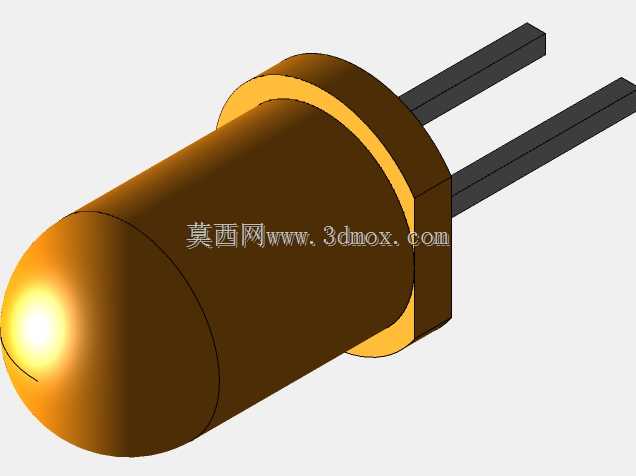

　　不同颜色的灯体建模时做了材质区分，透明款的穹顶用高透光的PC材质参数，红、绿、蓝、黄、橙等彩色款对应不同的半透明有色材质，白色款则做了乳白漫反射的材质效果，完全匹配实际元件的出光特性，做结构评审、产品渲染时可以直接调用对应颜色的模型，不用再单独调整材质参数。这类元件的应用场景其实比很多新手工程师想象的更广，除了常规的板载状态指示，透明款和白色款还可以用来做小型数码产品的按键背光灯，配合导光条使用时，5mm的发光面刚好能覆盖常规12*12mm轻触按键的导光入射端；在一些简易的玩具、手工DIY作品里，多色LED还可以配合简单的驱动电路做流水灯、呼吸灯效果，因为直插封装的焊接难度远低于贴片元件，很适合手工焊接组装。

　　建模时特意把灯头和引脚的衔接处做了圆角过渡，还原实际元件的注塑包胶结构，不会出现生硬的直角拼接，导入装配体做干涉检查时，能准确还原元件插装后的实际占用空间，避免layout时把元件放得离电解电容、接线端子等较高元件过近，导致生产时插件工序互相干涉。另外灯头的穹顶弧度严格按照实际LED的光学弧度建模，出光角度大概在20-30度之间，做光学仿真的时候可以直接用这个模型的曲面做光线追踪，不用再二次修整外形，对于需要评估指示灯可视角度的设备来说，这点细节能省掉不少反复修正模型的时间。

　　很多工程师在画PCB封装的时候容易忽略LED的本体高度，5mm直插LED从凸台底部到穹顶顶端的高度大概在8.5mm左右，这个尺寸直接决定了PCB到外壳面板的内部净空，如果净空留得不够，就会出现外壳压到灯头、导致元件引脚脱焊或者灯头被压裂的问题，建模时把这个高度尺寸做了精准还原，装配时直接做干涉检查就能快速排查净空是否足够，不用再反复核对规格书参数。对于做模块化设计的产品来说，统一选用5mm直插LED还能减少生产时的物料种类，不同功能位只用换不同颜色的同规格元件，不用调整焊盘封装和开孔尺寸，能有效降低SMT和插件工序的换料成本，也方便后期维修替换，不用备多种不同规格的指示灯物料。
