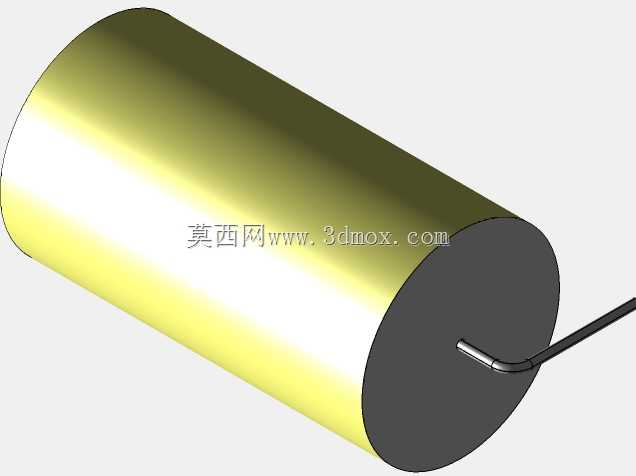

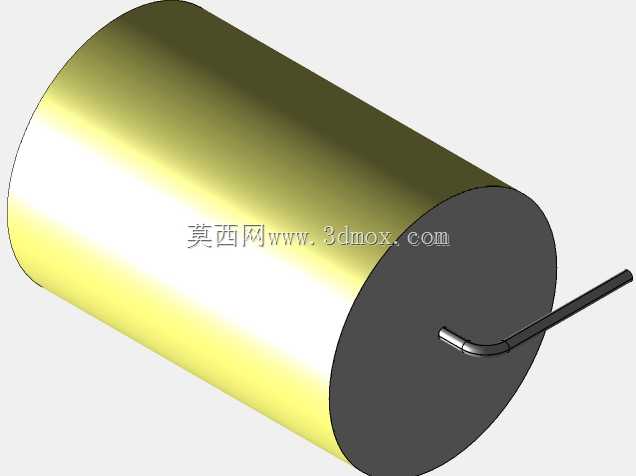

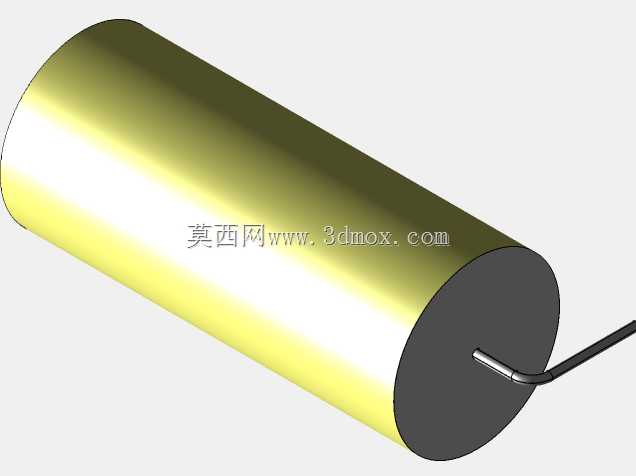

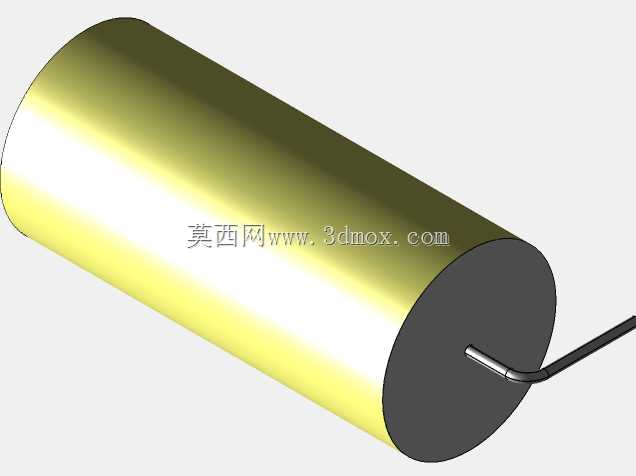

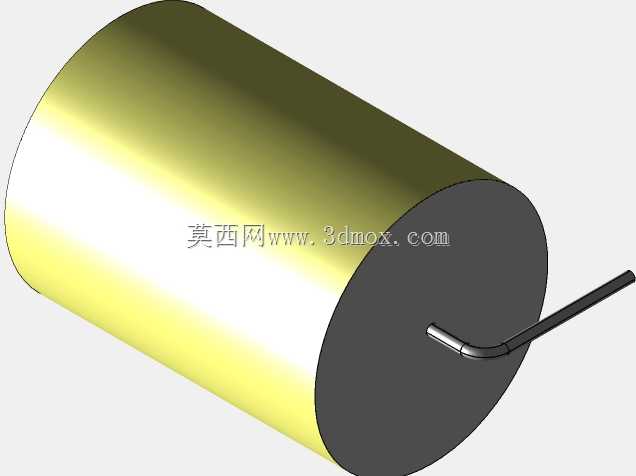

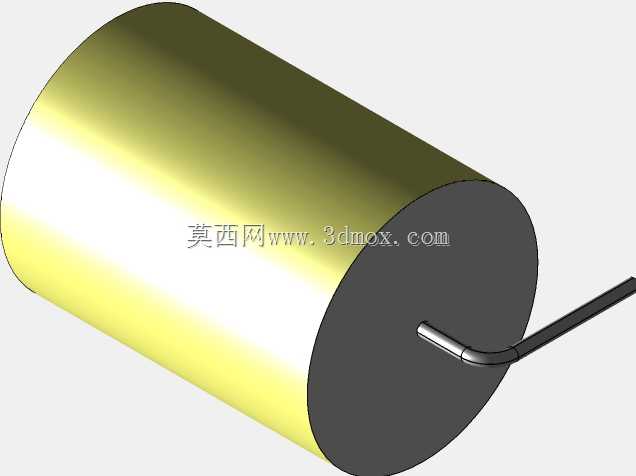

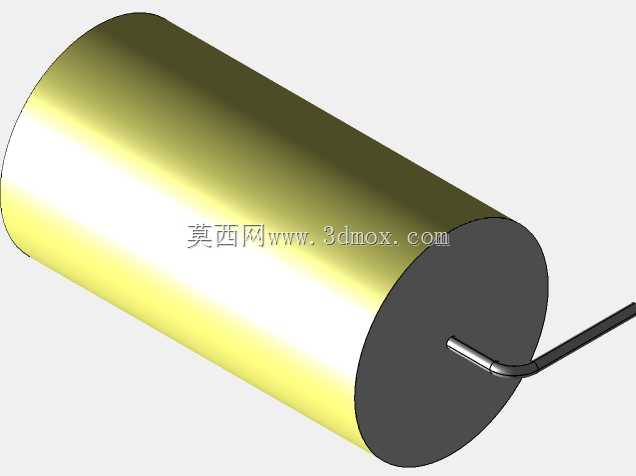

直径24mm黄色轴向圆柱形薄膜电容器

项目分类:通用机械零部件 发布时间:2022-04-11 ID:607475
  • 直径24mm黄色轴向圆柱形薄膜电容器
  • 直径24mm黄色轴向圆柱形薄膜电容器
  • 直径24mm黄色轴向圆柱形薄膜电容器
  • 直径24mm黄色轴向圆柱形薄膜电容器
  • 直径24mm黄色轴向圆柱形薄膜电容器
  • 直径24mm黄色轴向圆柱形薄膜电容器
  • 直径24mm黄色轴向圆柱形薄膜电容器
  • 直径24mm黄色轴向圆柱形薄膜电容器

  在PCB板级电路设计的实际落地环节,无源器件的三维建模精度直接决定了后续结构干涉检查、装配工艺模拟的可靠性,这款直径24mm的轴向圆柱形薄膜电容器,正是针对工业控制板卡、电源模块、功率驱动电路等场景的板上安装需求开发的参数化模型,完全匹配常规量产薄膜电容的实体尺寸特征。从实际应用场景来看,这类黄色封装的聚酯/聚丙烯薄膜电容,普遍应用在交直流耦合、高频滤波、脉冲能量泄放、EMI抑制等电路环节,相比陶瓷电容与铝电解电容,它具备更低的介质损耗、更稳定的温度特性、更高的耐压冗余,在工业级宽温工作环境下的参数漂移量远小于常规电解器件,适合-40℃到105℃的工作温区,不会出现电解液干涸导致的容量衰减问题,在长寿命要求的工业设备、电力仪表、新能源辅助电源中应用占比极高。

  从产品功能特性上看,轴向引线结构的圆柱形电容相比径向引线器件,在PCB上的占用投影面积更小,引线沿电容本体轴向引出,安装时可以选择卧式贴板焊接或者立式抬高焊接两种方式,适配不同的板内空间高度限制。模型还原了电容本体的金属化端面、弯折成型的镀锡铜引线细节,引线的弯折半径、出线位置完全符合量产器件的成型规范,不会出现建模时引线位置偏移导致的装配干涉问题。黄色的环氧包封外壳还原了实物的表面质感,本体上的直径、长度参数严格对应24mm直径规格的尺寸公差范围,本体圆柱度、端面平整度都符合实际器件的加工精度,不会出现过度理想化的建模误差。

  在设计思路层面,这款模型的构建完全围绕PCB结构设计的实际需求展开,没有做多余的外观美化处理,所有尺寸基准都以器件安装面为参考:引线的节距尺寸、引线直径、引线伸出PCB板面的长度都严格遵循波峰焊、回流焊的工艺要求,预留了足够的焊盘搭接长度,同时考虑了器件本体与周边高大元器件的安全间距,本体与PCB板面的安装间隙符合涂覆、灌封工艺的空间要求。建模时以电容中心轴线为装配基准,用户在调用模型时可以直接通过轴线对齐、端面匹配的方式完成装配约束,不需要额外调整基准位置,大幅提升板级布局的效率。

  关于外形尺寸与安装边界,这款电容的主体直径严格控制在24mm,本体长度对应同系列常规容量规格的尺寸范围,轴向引出的两根引线经过预弯折处理,弯折处的圆角半径符合引线成型的工艺标准,不会出现直角弯折导致的引线应力断裂风险。安装时卧式贴板的情况下,器件最高点距离PCB板面的高度为本体半径加上引线直径,不会超过25mm的高度边界,适合安装在板内空间高度受限的机壳内部;如果采用立式安装,本体垂直于板面放置,占用的板面投影面积仅为圆形端面的尺寸,适合板面空间紧张、高度方向冗余充足的布局场景。模型同时还原了引线的可弯折属性范围,用户可以根据实际板内布局微调引线的弯折角度,模拟实际生产中的引线成型调整,确保结构检查时能够覆盖所有可能的装配状态,避免后期打样时出现器件与外壳、散热片、接插件等周边部件的干涉问题。

  对于从事PCB结构设计、电子设备整机布局的工程师来说,这类精准的无源器件模型能够有效减少结构评审阶段的问题点,不需要在建模阶段反复核对器件手册的尺寸参数,直接调用即可完成布局,同时模型的STEP格式能够兼容所有主流三维设计软件,在不同的设计平台之间传递时不会出现特征丢失、曲面破损的问题,完全满足整机装配检查、BOM清单导出、装配工艺模拟的全流程需求。在实际的电源板设计中,这类薄膜电容通常布置在交流输入端口、功率开关管周边、整流输出回路,建模时准确的尺寸能够帮助工程师合理规划安规间距,确保高压部分的电气间隙符合安全规范,避免因器件尺寸偏差导致的安规测试不通过问题。
