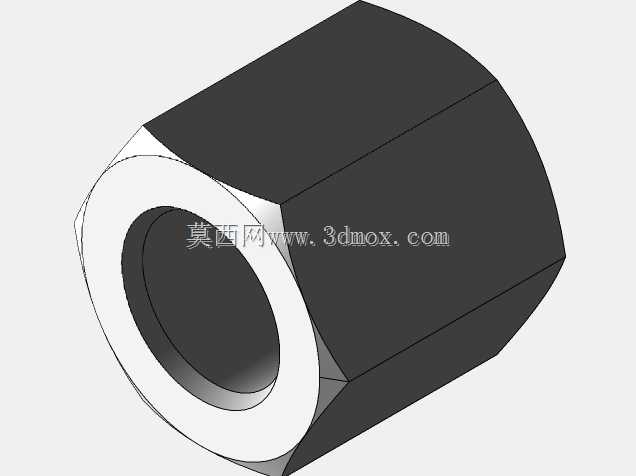

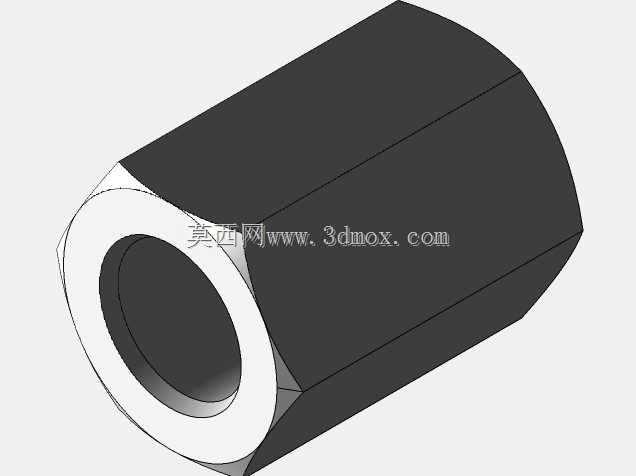

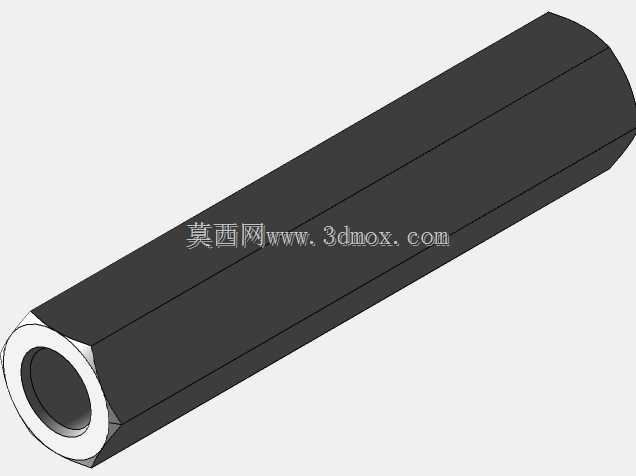

在小型电子设备装配、传感器模组安装、精密仪器内部板件固定场景中,这类六角结构的垫片隔柱是极为常用的紧固配套零件,很多刚入行的结构工程师容易忽略这类小零件的选型细节,往往等到打样装配时才发现板件间距不对、紧固时工具打滑、绝缘隔离失效等问题,反而拖慢整个项目的调试进度。这类零件的核心作用并非普通平垫片的增大接触面积防松,而是兼具板间支撑、螺纹隔离、紧固限位的多重功能,尤其是在传感器安装场景中,很多敏感元件的PCB板不能直接与金属安装面接触,既需要预留足够的走线空间,也要避免硬接触导致的板件受力变形,影响传感精度,这时候匹配对应规格的六角隔柱垫片就能一次性解决支撑、隔离、紧固的多重需求。从结构设计角度看,这款零件采用外六角、
内通孔的结构形式,外六角对边尺寸为5mm,适配M3规格的螺丝穿过,这个尺寸选型是经过大量装配场景验证的:M3螺丝的常用套筒、开口扳手对边尺寸多为5.5mm,5mm的外六角在预留0.5mm工具避让间隙的同时,不会因为外形过大占用过多板件安装空间,对于传感器这类本身安装空间局促的场景来说,每0.1mm的尺寸冗余都能给布线、元件排布留出更多余地。零件的内孔做了两端内凹的倒角处理,这个细节设计很多新手建模时容易遗漏,实际装配中,螺丝穿过孔位时如果孔口是锐边,很容易刮伤螺丝表面的防锈镀层,长期在潮湿环境下使用会出现锈迹卡死的问题,同时内凹倒角也能在自动锁螺丝机作业时起到导向作用,避免螺丝对位不准滑牙,提升自动化装配的良率。

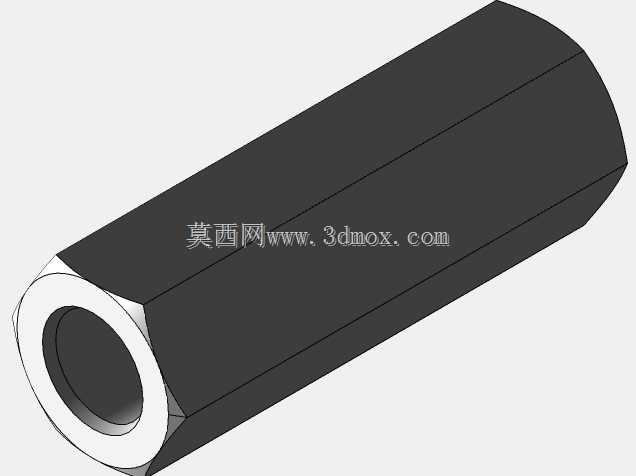

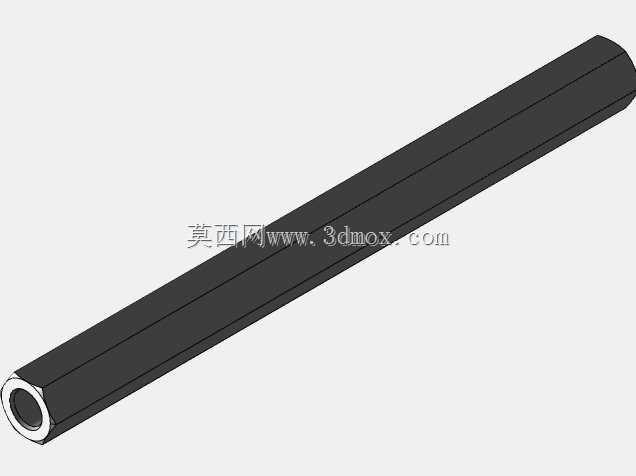

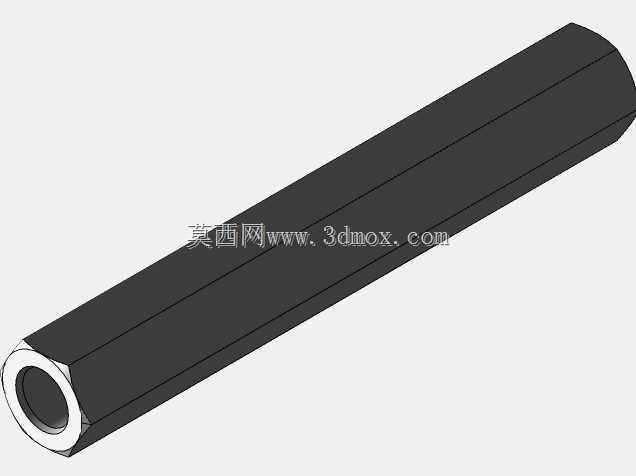

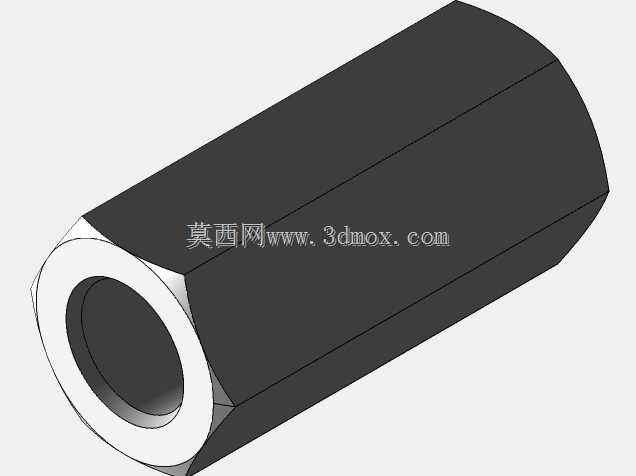

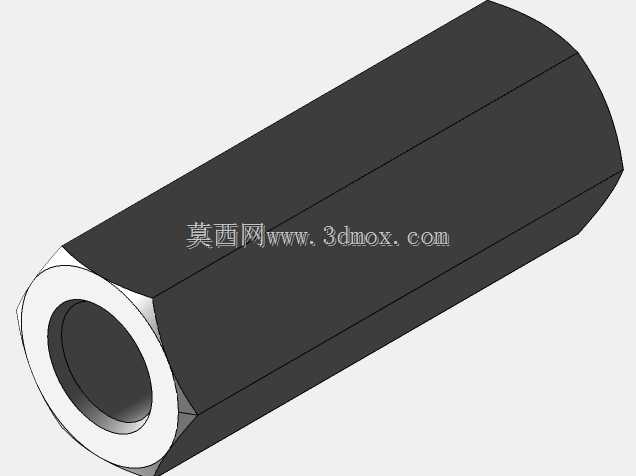

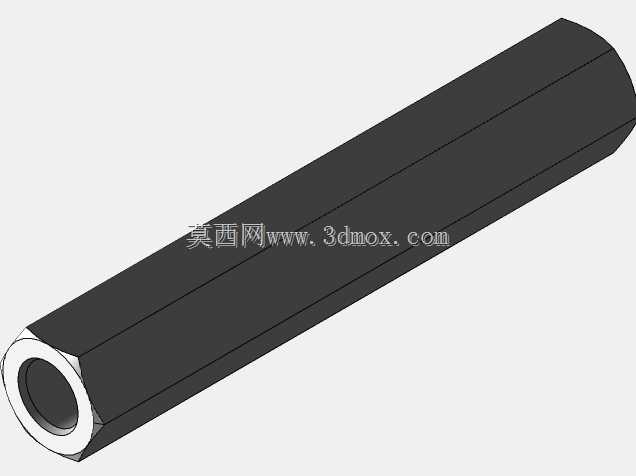

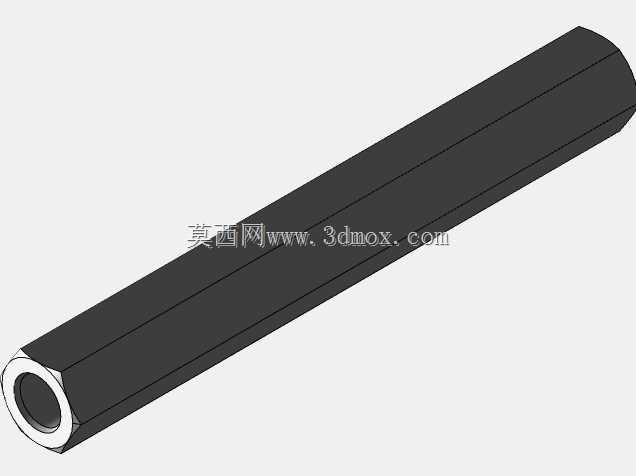

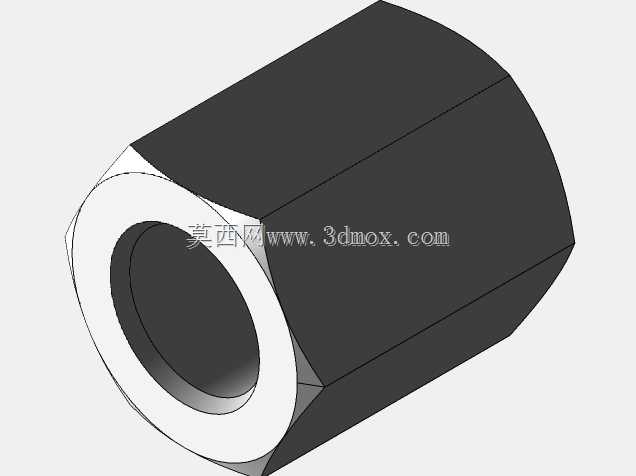

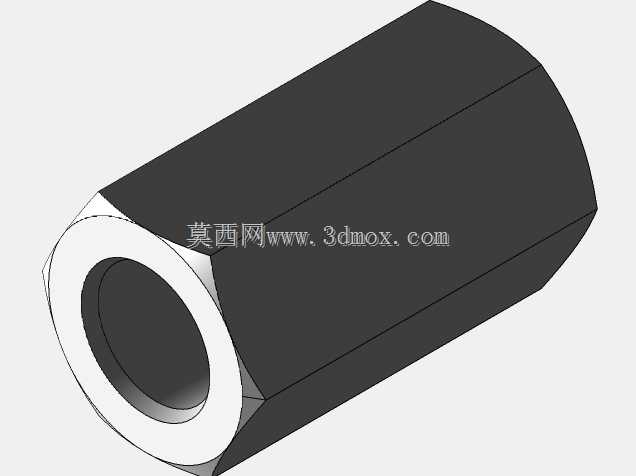

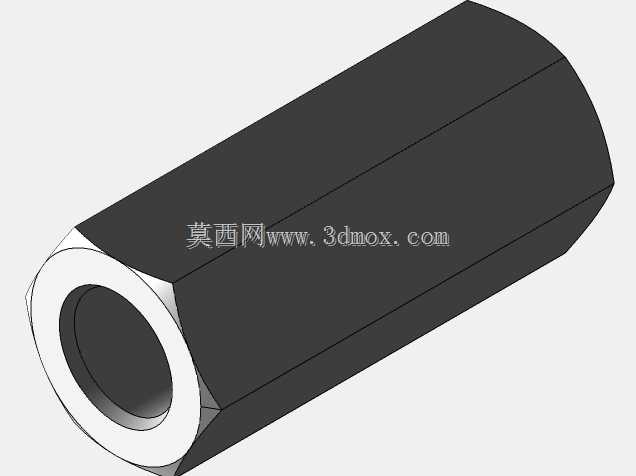

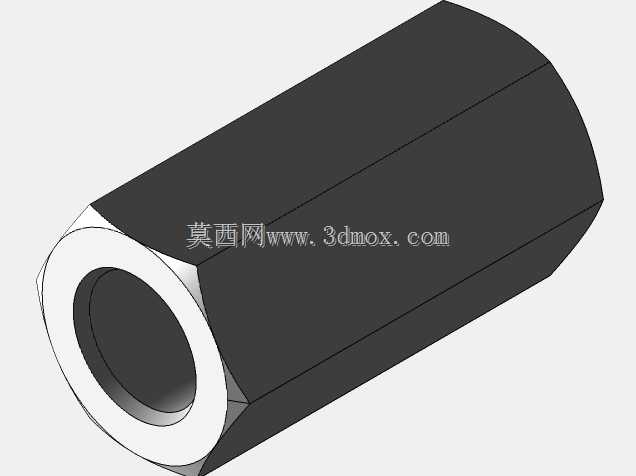

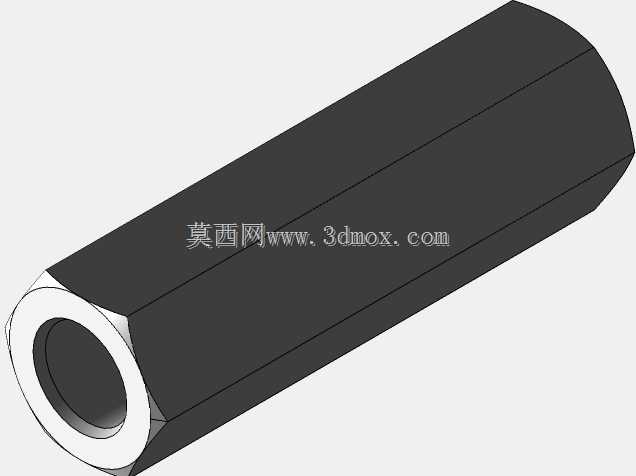

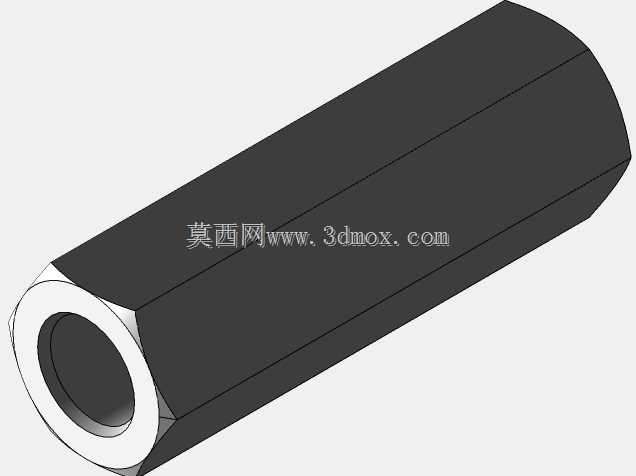

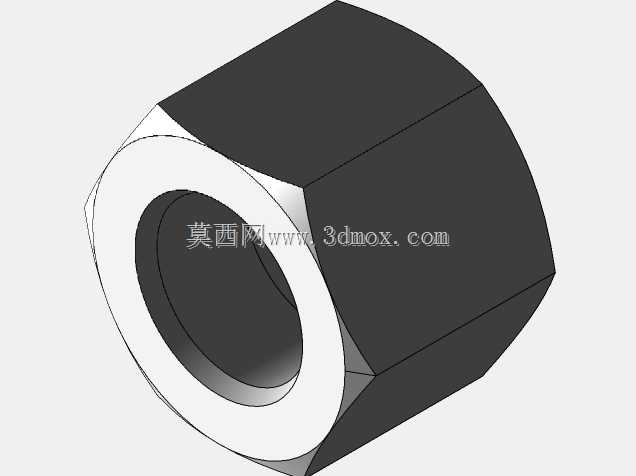

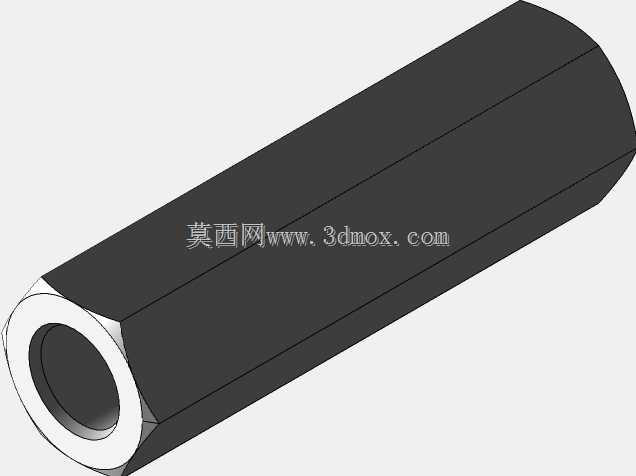

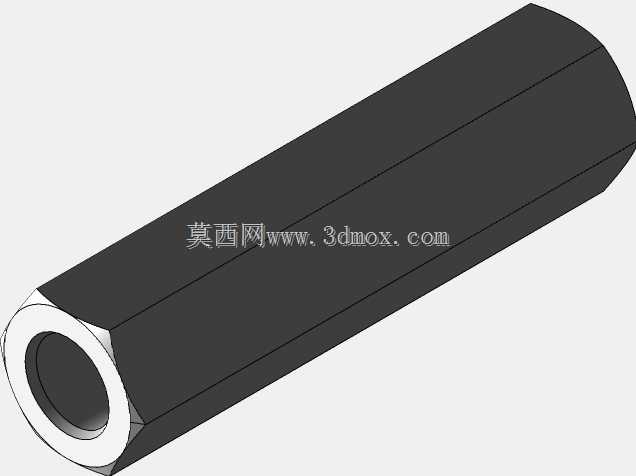

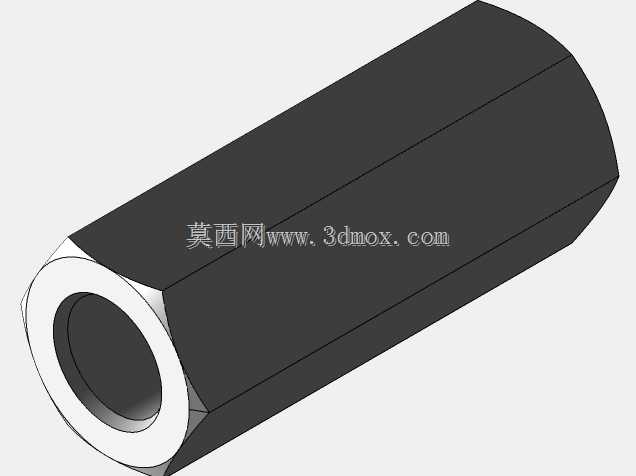

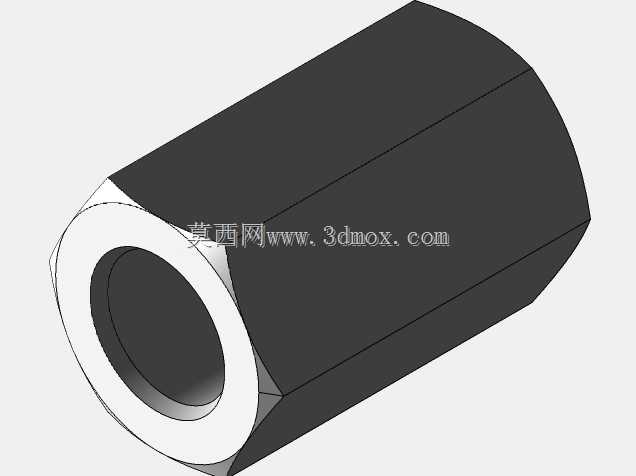

零件的高度覆盖4mm到60mm的区间,这个跨度基本覆盖了常规电子设备、传感器模组的板间支撑需求:4mm高度多用于薄型板件与安装面之间的绝缘隔离,避免焊接引脚与金属面接触短路;10-20mm高度多用于双层板之间的支撑,预留出电容、接插件等元件的安装空间;30mm以上的长规格则多用于多层层叠结构的长螺栓贯穿固定,外六角的结构可以在拧紧螺母时用扳手卡住柱身,避免整根柱子跟着螺丝转动,这也是六角结构相比圆形隔柱最大的优势——圆形隔柱在拧紧时没有受力卡位,很容易跟转划伤板件表面,而六角结构的六个平面可以完美贴合扳手卡口,哪怕是徒手用尖嘴钳也能轻松固定,不需要额外设计卡位结构。在建模过程中,这类零件需要特别注意几个尺寸边界:首先是内孔与M3螺丝的间隙配合,常规选用3.2mm的内孔直径,既保证螺丝能顺畅穿过,又不会因为间隙过大导致板件固定后出现偏移;其次是外六角的棱边需要做0.1mm的微小倒钝,避免锐边在装配时割伤操作人员手指,或是刮伤导线绝缘层;两端的内凹深度控制在0.3-0.5mm即可,过深会减少零件的有效支撑接触面积,导致锁紧时压强过大压伤PCB板的阻焊层,过浅则起不到导向和保护镀层的作用。在实际选型应用中,这类六角垫片隔柱的材质多选用尼龙或者黄铜,尼龙材质自带绝缘属性,不需要额外做表面绝缘处理,成本低重量轻,适合普通民用电子设备使用;黄铜材质导电性能好、强度更高,适合需要接地连接、或是有较高强度要求的工业传感器场景,
建模时可以根据材质特性微调壁厚参数,尼龙材质因为强度稍低,可以将壁厚适当增加0.2mm,避免锁紧时出现柱身开裂的问题。很多工程师在做装配体设计时,习惯直接调用标准件库的模型,但往往会忽略标准件的实际尺寸公差,比如这类六角隔柱的外六角对边尺寸如果做正公差,就会和旁边的贴片元件产生干涉,内孔如果做负公差,就会导致M3螺丝无法穿过,所以在调用模型后一定要核对安装边界的尺寸,尤其是在高密度安装的传感器模组中,零件之间的间隙往往只有0.2mm左右,一个微小的公差超差就会导致整个装配无法完成。另外,这类零件的支撑端面需要保证足够的平面度,如果端面有翘曲,锁紧后板件会受到内应力,长期使用后会出现板件变形、焊点开裂的问题,建模时不需要额外做端面的纹理处理,保持平整的接触面即可,不需要为了外观好看增加滚花、凹槽等结构,这些额外结构反而会增加注塑或者车削的加工成本,对于功能性紧固件来说,可靠、易装配、成本可控才是核心的设计目标。
