27毫米滚花套筒接字五金配件

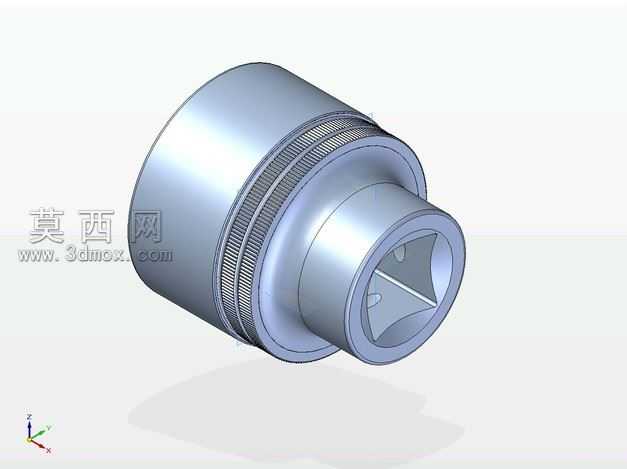

本作品为27毫米规格的滚花套筒接字三维模型，建模过程严格遵循机械五金件的实际加工尺寸规范，以1/2英寸驱动方孔为核心接口基准，完整还原了套筒的全部结构细节。建模阶段首先通过旋转凸台命令生成套筒的主体回转基体，精准控制两端的内外径尺寸：驱动端适配标准棘轮扳手的方接结构，内部加工有对应的卡位凹槽，保证与驱动工具连接时无旷量、传动扭矩稳定；工作端为27毫米的内六角型腔，型腔边角做了符合工业标准的圆角过渡，避免应力集中导致的套筒开裂问题，同时保证与六角螺母、螺栓头的贴合度，减少拧动过程中的边角磨损。模型中部的滚花结构采用圆周阵列的方式建模，还原了直纹滚花的凹凸纹理，该结构在实际使用中可增大手部摩擦力，方便徒手调整套筒位置、快速对位紧固件，滚花区域的宽度、齿距均参考通用手动套筒的行业标准设定，兼顾握持手感与结构强度。材质渲染阶段采用哑光镀铬金属材质，还原五金工具表面的金属质感，对滚花区域做了细微的粗糙度调整，区分光滑加工面与滚花防滑面的视觉差异，内部型腔做了轻微的阴影处理，清晰展现内部的卡位结构与六角型腔的轮廓。设计过程中充分考虑套筒的实际使用场景，整体壁厚做了均匀化处理，在保证能承受额定紧固扭矩的前提下避免材料冗余，各段过渡位置均设置了合理的倒角与圆角，既符合机械加工的工艺要求，避免锐边割手，也能减少热处理过程中的应力集中问题。模型的结构完全匹配现有手动套筒的通用尺寸体系，可直接用于工具产品的结构验证、装配模拟，也可作为工具类产品展示、五金配件数字化选型的参考模型，完整还原了实物套筒的每一处结构特征，无多余的简化或失真结构。
