公制内六角沉头平头M6螺钉系列模型

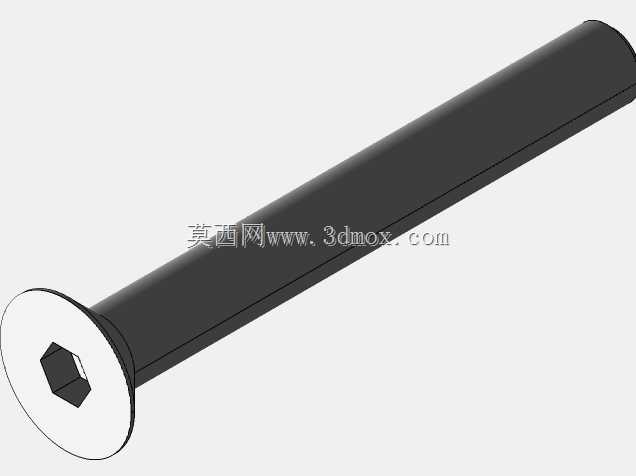

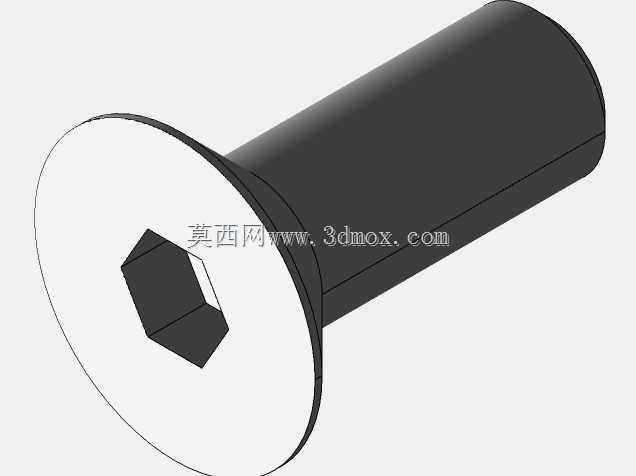

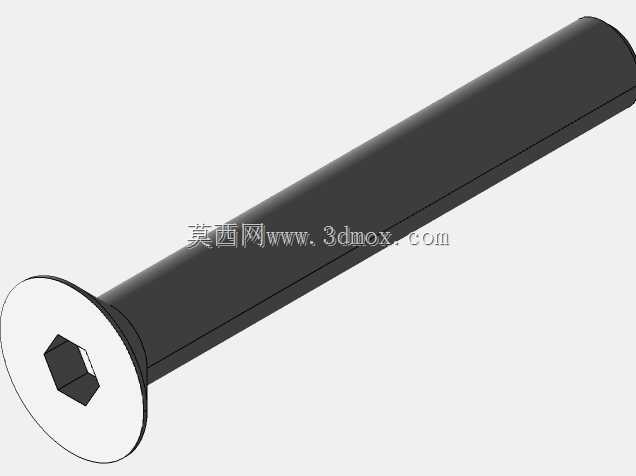

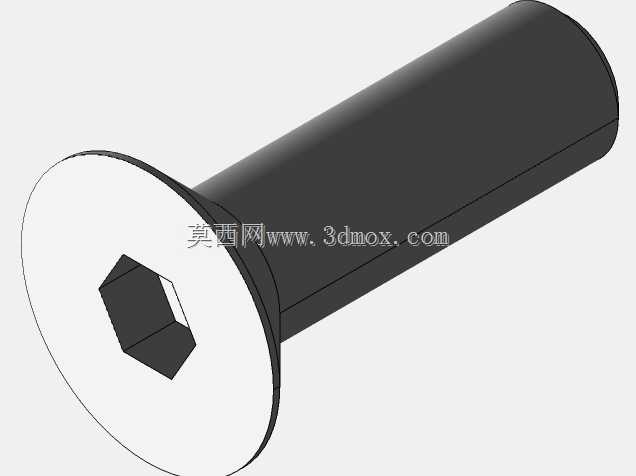

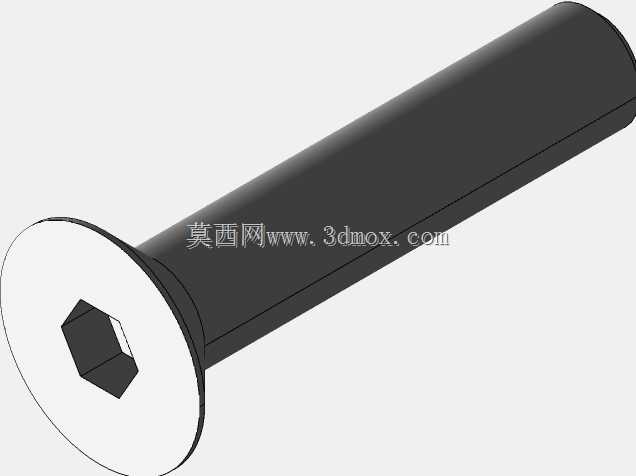

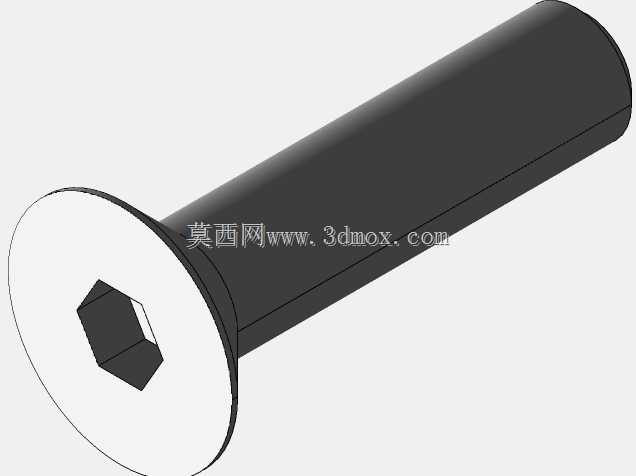

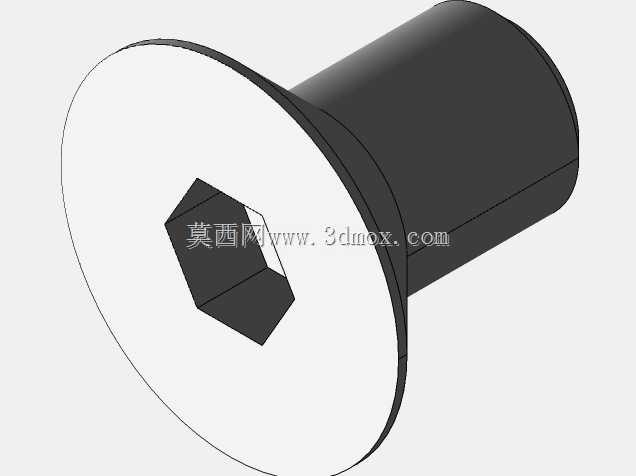

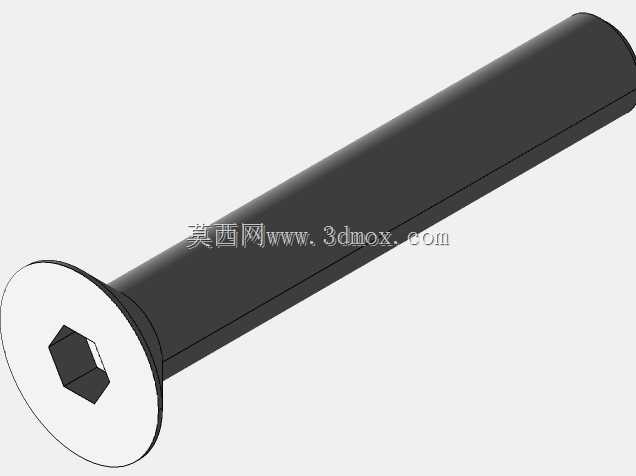

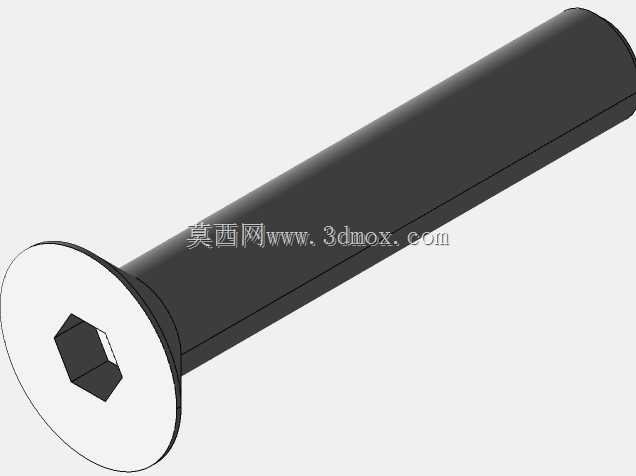

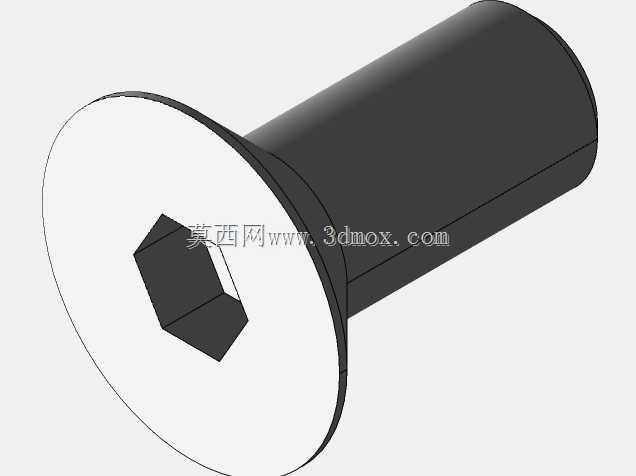

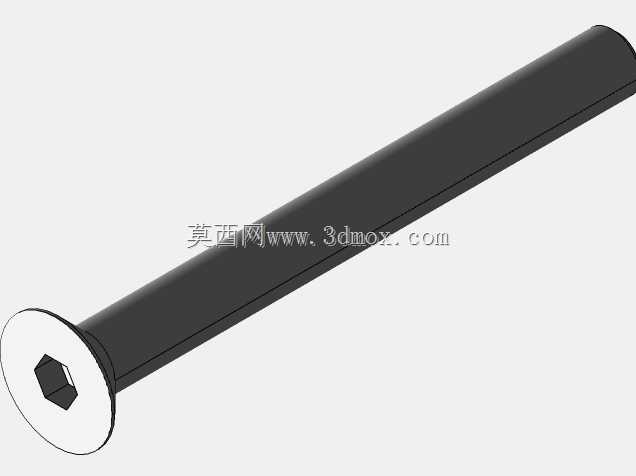

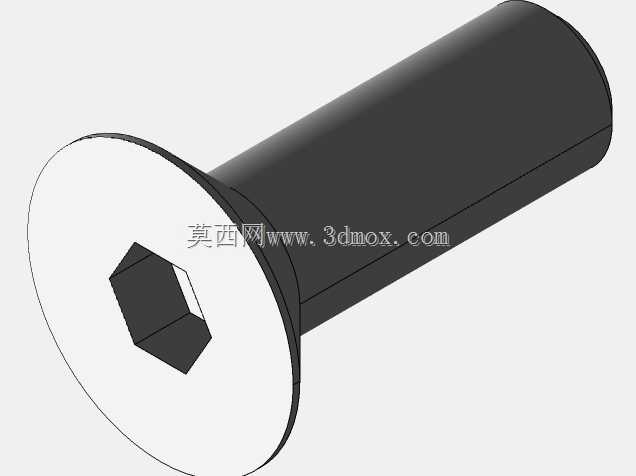

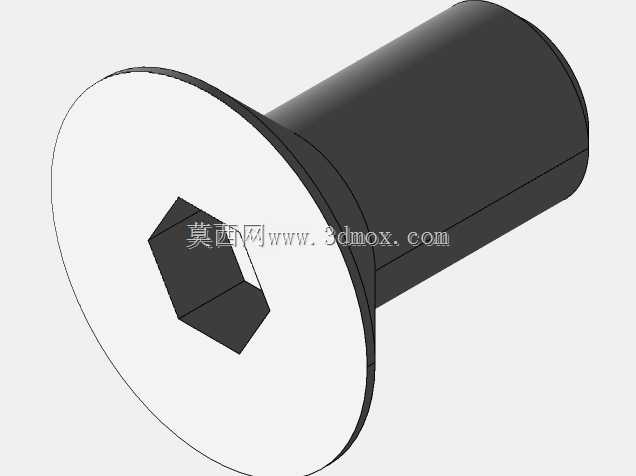

　　在各类机械结构装配场景中，沉头内六角螺钉的应用覆盖了从精密仪器仪表到通用设备机架、钣金组件连接的绝大多数沉孔安装工位，尤其是需要保证连接件表面平整无凸起的场合，这类紧固件的选型合理性直接影响装配后外观平整度与结构连接可靠性。本次建模的M6规格内六角沉头平头螺钉，覆盖10mm至100mm的常用长度区间，可适配不同厚度被连接件的锁紧需求，建模过程中完全参照公制紧固件的通用尺寸规范，对沉头锥角、内六角对边深度、杆部公差带、头部直径等关键尺寸做了精准还原，能够直接导入装配体完成干涉检查、装配工艺模拟等工作。

　　从实际应用场景来看，这类沉头螺钉多用于仪器仪表外壳拼接、传感器安装座固定、钣金覆盖件锁紧、自动化设备护板装配等工位——这些场景普遍要求紧固件安装后头部完全沉入工件沉孔内，不允许突出工件表面，避免对后续装配、人员操作或者外观平整度造成影响。和盘头内六角螺钉相比，沉头结构的头部锥面可以和工件上的90度沉孔锥面完全贴合，在锁紧过程中自动完成微小的对中校正，即使沉孔和杆部过孔存在微小的同轴度偏差，也能依靠锥面配合保证连接的对中性，不会出现头部偏斜导致的局部应力集中问题。

　　设计建模阶段，首先确定了沉头部分的核心参数：头部直径按照公制沉头螺钉的通用规范设定，保证沉孔锪平后头部能够完全沉入，锥角采用标准90度，和常规锪钻的加工角度完全匹配，不需要定制特殊加工刀具即可完成工件沉孔加工。内六角驱动部分的深度和对边尺寸严格对应M6规格的通用扳手尺寸，建模时预留了足够的驱动深度，避免实际装配时出现内六角打滑、扳手无法完全插入的问题，同时对六角槽的底部圆角做了还原，和实际冷镦加工的螺钉结构一致，不会出现建模时尖锐直角导致的应力集中误判。

　　杆部部分按照全螺纹结构建模，螺纹牙型参照公制粗牙螺纹的基本牙型绘制，长度覆盖10mm到100mm的常用规格，不同长度的螺钉杆部直径公差统一按照紧固件常用的h6公差带设定，在装配模拟时可以直接和工件上的φ6.5过孔做间隙配合模拟，不需要额外调整尺寸。考虑到实际装配中可能出现的螺钉长度选型问题，整套模型的长度参数做了全系列覆盖，设计人员在选型时可以根据被连接件的总厚度、沉孔深度、弹平垫厚度、啮合螺纹深度快速匹配对应长度的模型，不需要重复建模，大幅提升装配设计的效率。

　　安装边界方面，使用该系列螺钉时需要注意工件上的沉孔尺寸匹配：沉孔的锪平直径需要略大于螺钉头部直径，锪孔深度要保证螺钉锁紧后头部低于工件表面0.1-0.3mm，避免因沉孔深度不足导致头部突出；锥面角度必须和螺钉头部锥角一致，否则会出现头部贴合不严、锁紧后螺钉歪斜的问题；过孔直径推荐设置为6.2-6.6mm，既保证螺钉能够顺利穿过，又不会因间隙过大导致连接错位。在做三维装配校验时，可以直接调用对应长度的模型，检查螺钉尾部伸出螺纹孔的长度是否符合规范，避免出现螺钉过长顶到内部结构、或者过短导致螺纹啮合长度不足的问题。

　　从结构特性来看，内六角驱动的结构相比十字槽、一字槽驱动，能够承受更大的锁紧扭矩，不容易出现驱动槽滑牙的问题，适合需要一定预紧力的连接工位，同时沉头结构的平整外观也能满足设备外表面的装配要求，不需要额外加装装饰盖来遮挡螺钉头部。整套模型的细节还原度能够满足结构设计、装配模拟、工程出图、BOM统计的全流程需求，设计人员可以直接将模型调入装配体，完成紧固件的批量排布、干涉检查、长度校验等工作，减少紧固件类标准件的重复建模工作量，也能避免因自行建模尺寸偏差导致的后期加工装配问题。
