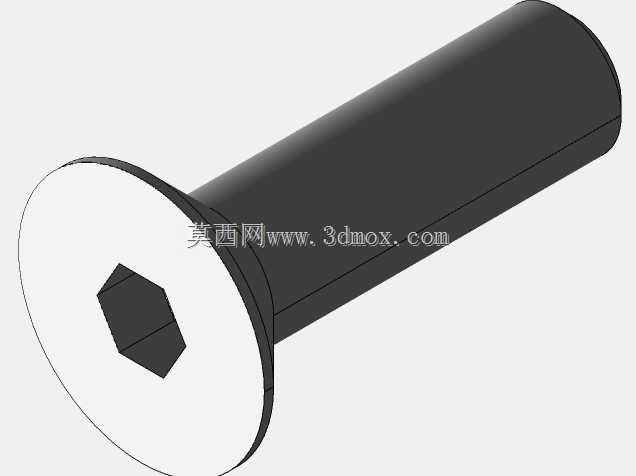

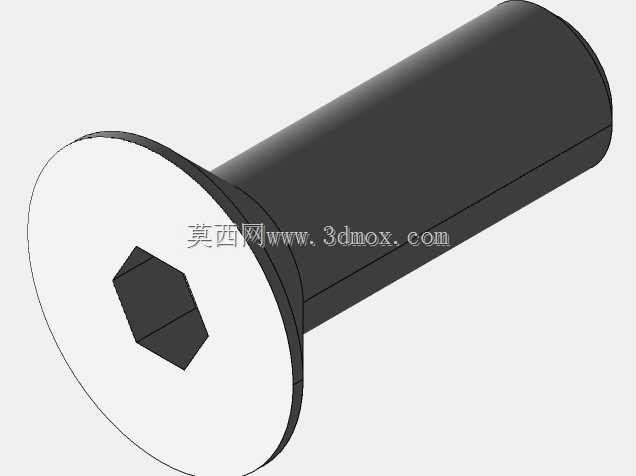

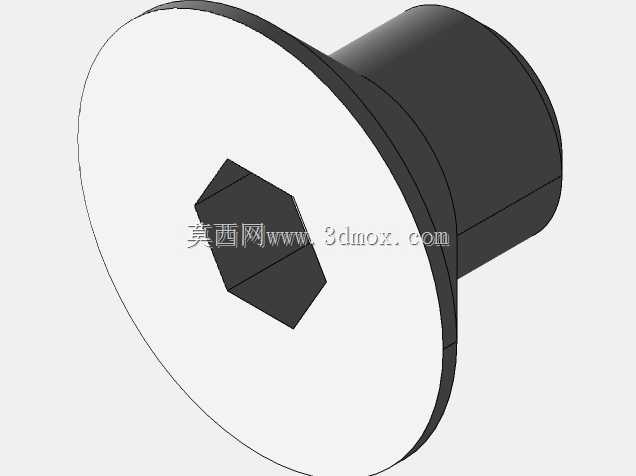

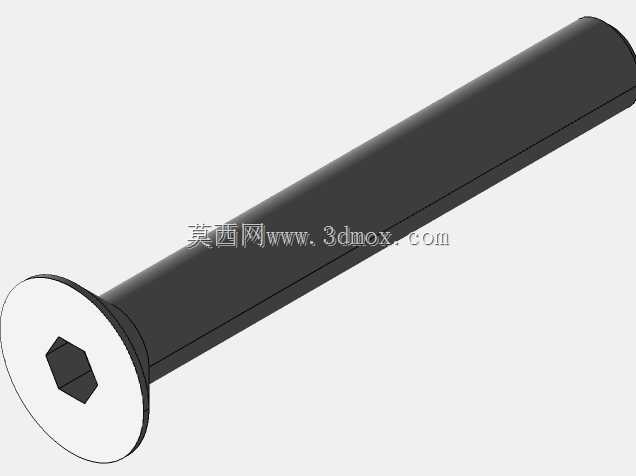

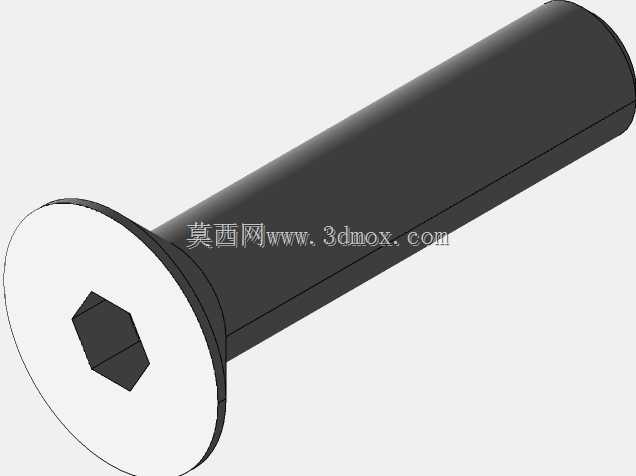

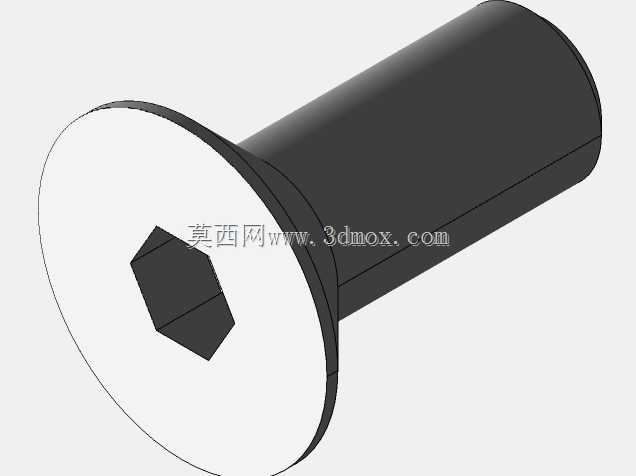

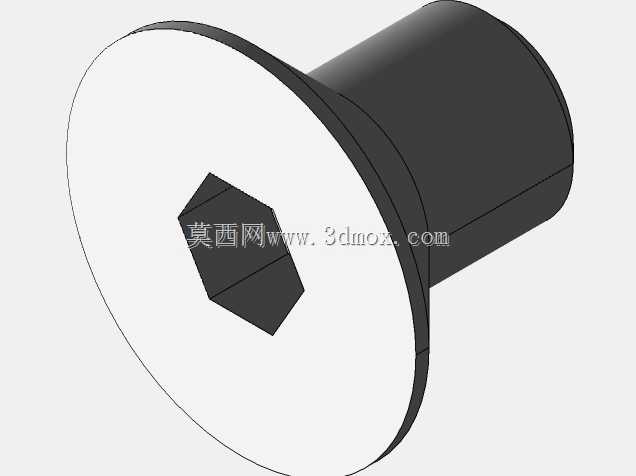

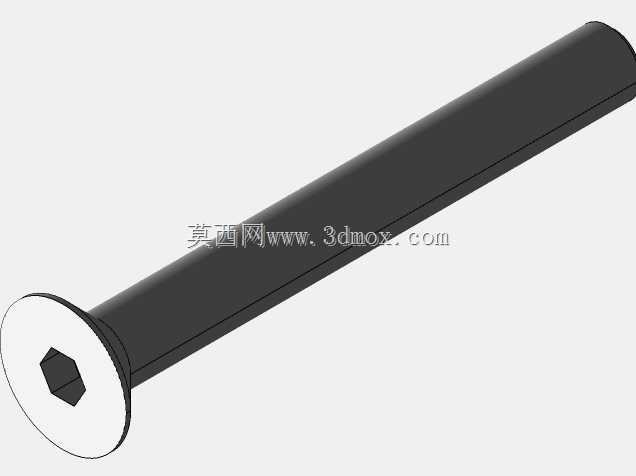

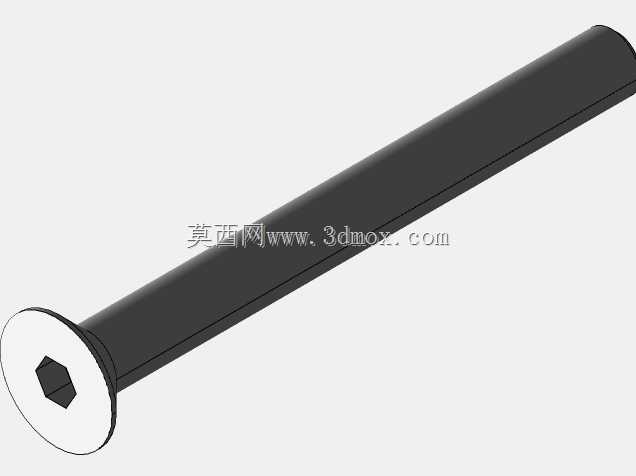

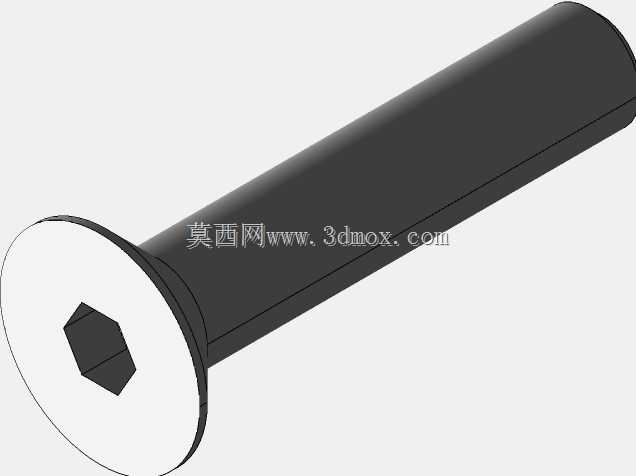

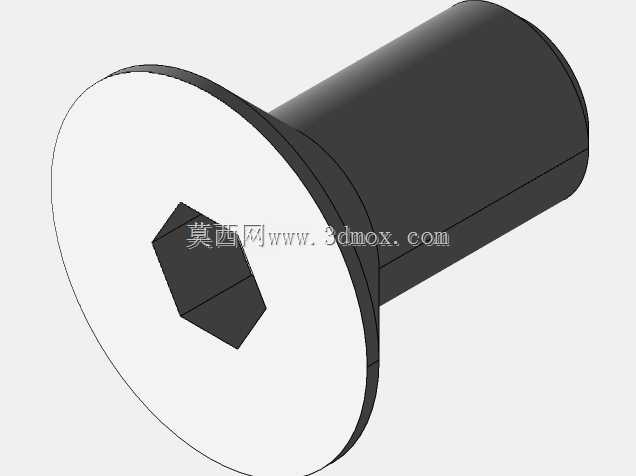

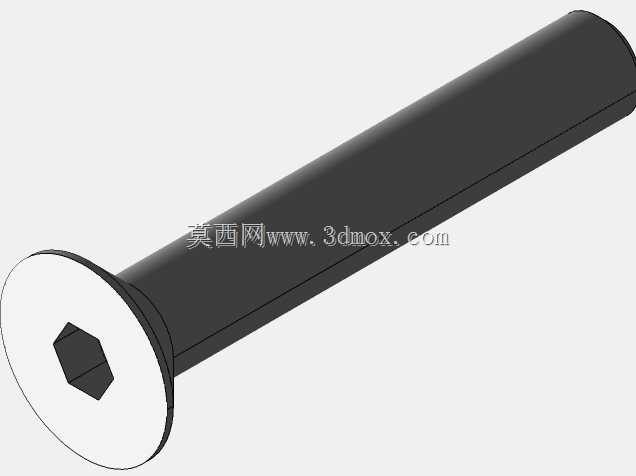

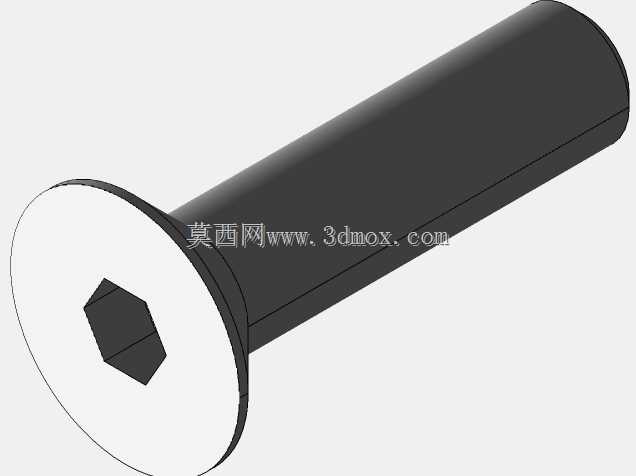

公制内六角沉头平头M4螺钉系列

　　该系列螺钉的头部锥角采用通用公制沉头标准的90度锥面，建模时严格匹配通用沉孔加工的公差区间，头部直径、锥面长度的参数完全适配常规M4螺钉的沉孔加工尺寸，设计人员在选型时无需额外调整沉孔的加工参数，直接调用标准沉孔工艺即可完成适配，不会出现头部无法沉入、或者沉孔过大导致装配后头部松动歪斜的问题。驱动端采用标准内六角槽型，相比十字槽、一字槽的沉头螺钉，内六角的驱动接触面积更大，装配时能够承受更大的拧紧扭矩，不容易出现滑牙问题，尤其是在自动化装配线上，电批的内六角批头能够和槽型精准贴合，高速拧紧时的对位容错率更高，也能减少批头磨损带来的装配不良。杆部采用全牙或者半牙的区分设计？不对，本次5-50mm长度区间内，在各类精密仪器、小型自动化模组、消费电子结构件以及常规机械装配场景中，沉头内六角螺钉是使用频率极高的一类紧固件，本次建模覆盖5mm至50mm长度区间的全规格M4沉头内六角螺钉，能够覆盖绝大多数薄板叠装、沉孔预埋的装配需求。这类螺钉的核心设计逻辑，是让装配完成后的螺钉头部完全沉入工件基面以下，不会在工件表面形成凸起干涉，这对有外观平整度要求、滑动副配合要求、狭小空间装配要求的结构来说至关重要，比如仪器仪表的外壳拼接处、传感器的安装基面、线性导轨的侧装固定位、3D打印机的运动组件连接位，都大量使用这类沉头螺钉来避免突出的螺头剐蹭线缆、干涉运动轨迹或者破坏外观面的平整性。从结构设计细节来看，

　　短规格（5-12mm）采用全牙结构，适配总叠厚较小的薄板连接场景，螺纹能够完全贯穿被连接件，保证足够的啮合牙数；长规格（16-50mm）根据常用装配需求设置了不同长度的光杆段，光杆部分的直径略小于螺纹大径，装配时光杆段能够穿过上层被连接件的光孔，仅让末端螺纹和下层工件的螺纹孔啮合，既能够减少螺纹加工的长度，也能在装配时起到导向定位的作用，避免螺纹错牙导致的装配卡顿。在安装边界方面，设计人员在布局螺钉位置时，需要预留足够的内六角扳手操作空间，M4内六角螺钉对应的标准扳手对边尺寸为3mm，扳手活动需要的回转空间直径不小于8mm，沉孔的加工深度需要根据所选螺钉的头部厚度预留0.2-0.5mm的下沉余量，既不能过浅导致头部突出，也不能过深导致螺钉锥面无法压紧沉孔基面，出现连接松动的问题。另外，沉头螺钉的压紧力是通过头部锥面和沉孔锥面的贴合来传递的，所以建模时特意对锥面的衔接圆角做了符合实际加工工艺的处理，没有做绝对尖锐的边角，避免实际生产中因为边角磕碰导致锥面贴合不良，这一点很多新手建模时容易忽略，做出完全尖锐的锥角，实际生产中根本无法实现，装配时会出现锥面线接触而非面接触，压紧力不足还容易刮伤沉孔表面。在实际选型应用中，5-10mm长度的规格多用于薄金属板、塑料外壳的拼接，比如仪器仪表的面板固定、小型传感器的壳体装配，这类场景下被连接件总厚度通常在3-8mm之间，短规格螺钉能够保证足够的螺纹啮合长度，又不会因为螺钉过长穿透下层工件；

　　12-20mm长度的规格多用于结构件之间的连接，比如铝型材框架的角件固定、小型传动模组的支座连接，这类场景下叠层厚度通常在8-16mm，螺钉能够提供足够的连接强度，承受一定的振动和载荷；25-50mm的长规格多用于多层结构的贯穿连接，比如设备外壳和内部安装板的整体固定、长跨度的支架拼接，这类场景下需要注意螺钉的长径比，避免拧紧时螺钉杆部弯曲，必要时可以在光杆段增加支撑衬套来提升连接刚性。建模过程中对螺纹部分做了符合工程实际的简化处理，既保留了螺纹的牙型特征用于干涉检查，又没有做过于细碎的牙型细节导致模型占用过多资源，方便设计人员在大型装配体中直接调用，不会出现装配体卡顿的问题；头部的内六角槽深度也严格按照标准参数建模，

　　能够用于装配模拟时检查批头的插入深度，避免出现槽深过浅导致批头无法完全插入、拧紧时滑牙的问题。很多新手在做沉头螺钉选型时，容易忽略沉孔的表面硬度问题，如果被连接件是铝、塑料等较软的材质，拧紧扭矩过大时容易导致沉孔锥面被压溃，出现螺钉头部下沉、连接松动的问题，这时候可以在沉孔处增加钢制的沉头垫圈来分散压紧力，不过本次建模的螺钉本身头部的承压面做了合理的粗糙度和圆角处理，在常规扭矩下能够适配大多数常用材质的装配需求，不需要额外增加垫圈也能保证可靠的压紧效果。另外，这类沉头螺钉因为头部完全沉入基面，装配后不会在表面留下突出结构，所以在有清洁要求的场景中也很适用，比如食品设备的外装结构、无尘车间的设备外壳，没有突出的螺头就不容易积灰积污，清洁时能够直接擦拭表面，没有清洁死角，这也是很多场景下优先选择沉头螺钉而非盘头螺钉的重要原因。
