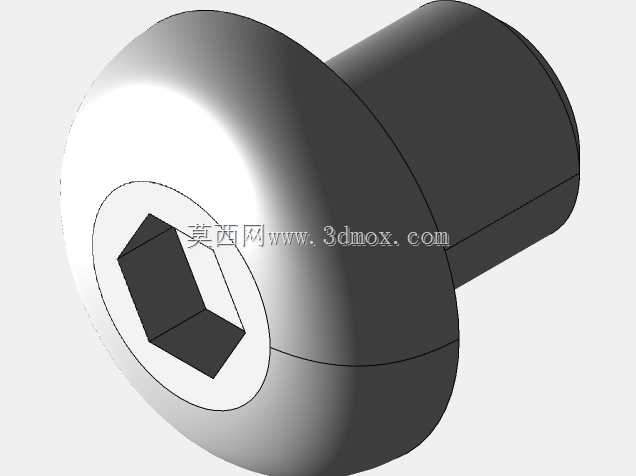

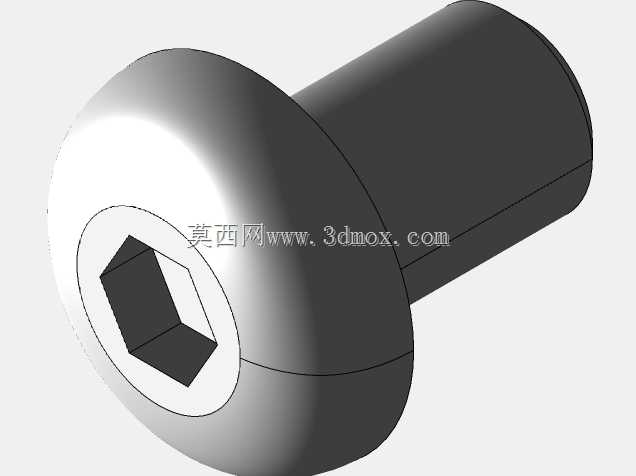

公制内六角按钮头螺钉M5规格系列

　　在各类仪器仪表、小型自动化设备、精密电子装配的结构连接场景中，这类内六角按钮头螺钉是覆盖极广的基础紧固件，从传感器安装支架的固定、小型气动元件的端面锁紧，到消费电子外壳的内部连接、3D打印机运动组件的限位装配，都能见到它的应用身影。不同于沉头螺钉需要在安装面加工适配的锥面孔位，也不同于圆柱头螺钉头部突出安装面的高度较大，按钮头的盘状头部设计，在保证足够压紧力的前提下，尽可能降低了头部突出安装基面的高度，既不会因为头部凸起过高干涉周边运动部件的行程，也能在外观可见的安装位置保持相对整洁的视觉效果，适合对安装后表面凸起高度有约束的紧凑装配场景。

　　从结构设计逻辑来看，这类螺钉的内六角驱动槽设置在头部端面中心，相比十字槽、一字槽的驱动形式，内六角槽可以承受更大的拧紧力矩，在装配时不容易出现滑牙、槽口崩损的问题，既适合手动内六角扳手的小扭矩装配，也能适配电动起子的定扭矩批量装配，在频繁拆装的维护场景下，槽口的耐用度远高于普通开槽螺钉。头部与螺杆衔接的位置做了平滑过渡处理，没有尖锐的应力集中棱角，在承受轴向拉力的时候，应力可以均匀分布在头部与螺杆的衔接区域，避免长期受载后出现头部断裂的失效问题。螺杆部分为全牙设计，螺纹精度符合公制粗牙螺纹的通用公差要求，不需要额外配做特殊规格的螺母，和市面上常规的M5规格螺母、预制螺纹孔都能顺畅旋合，适配性极强。

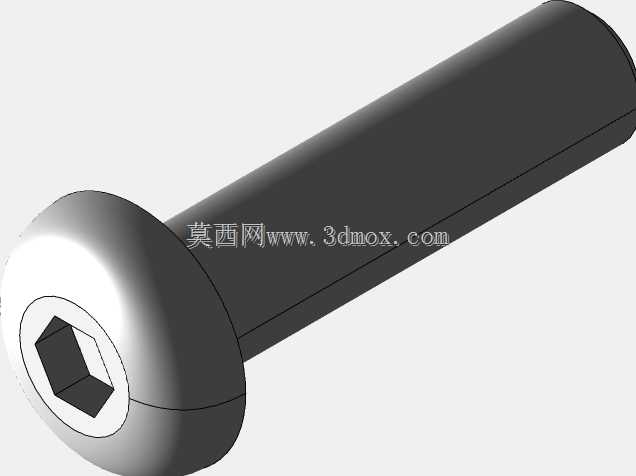

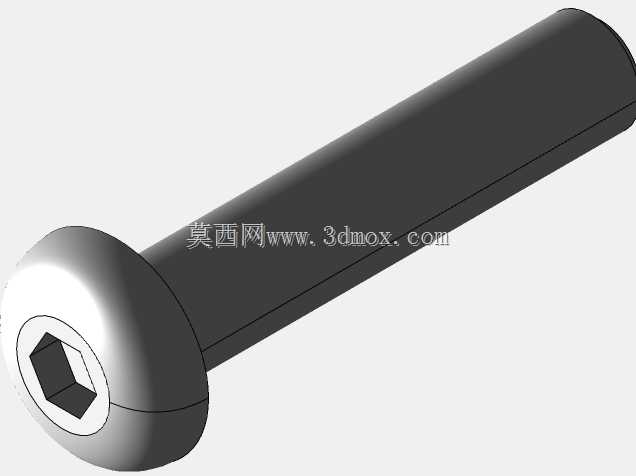

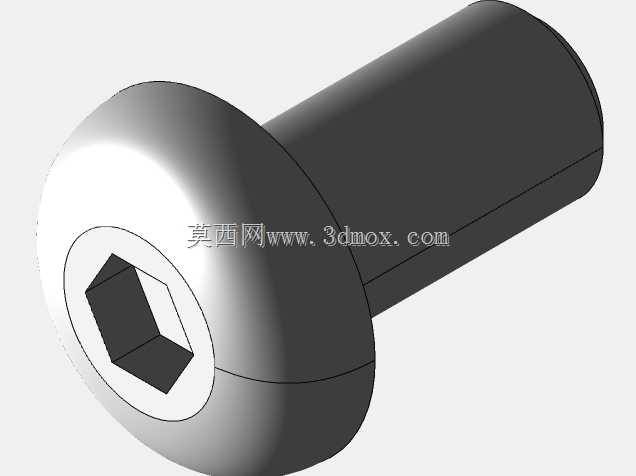

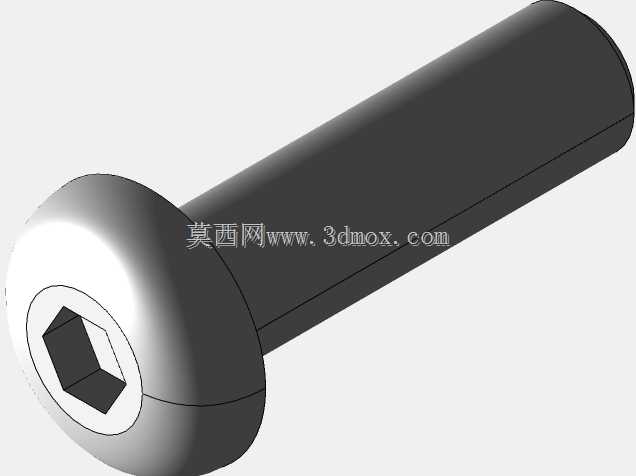

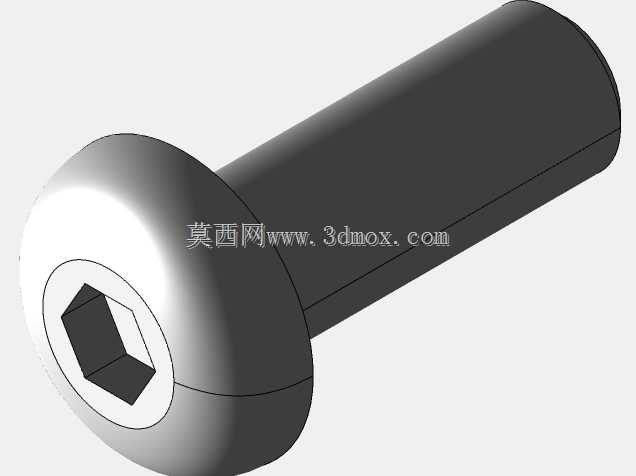

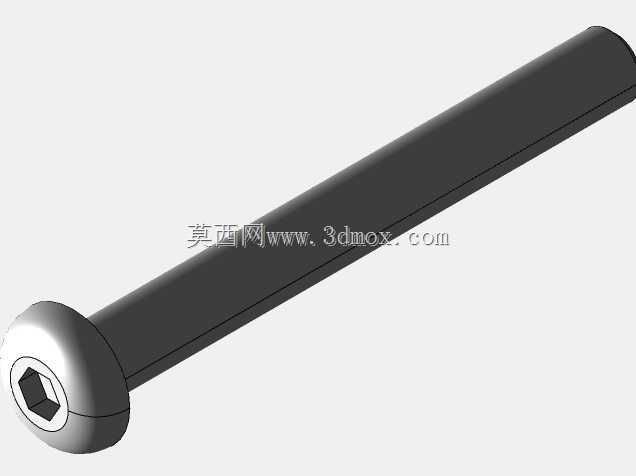

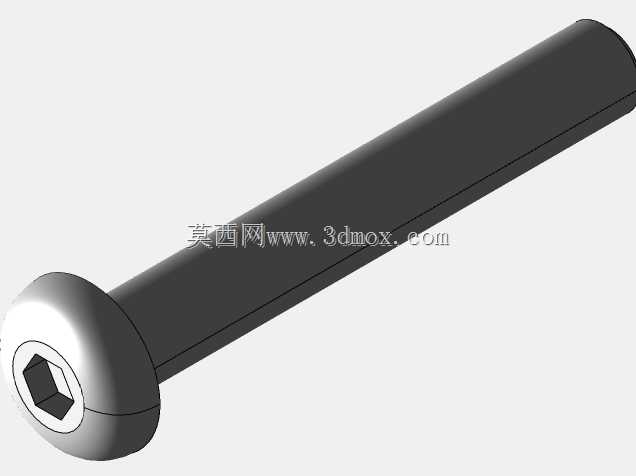

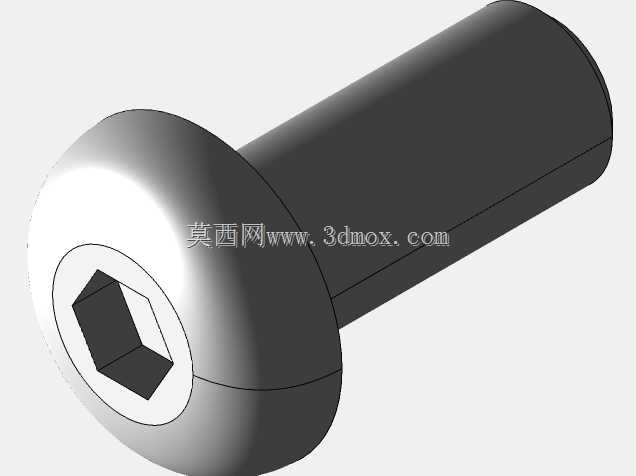

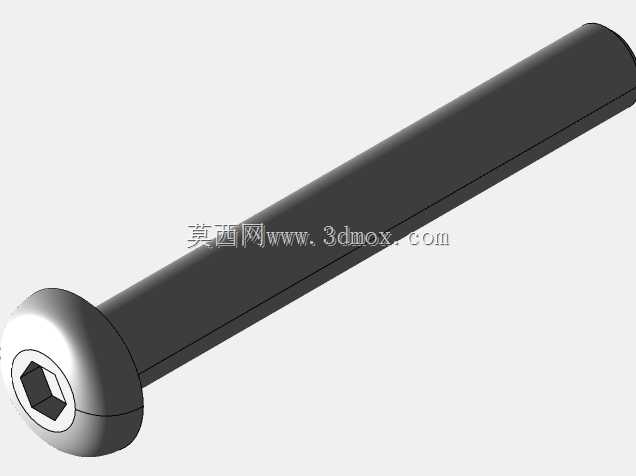

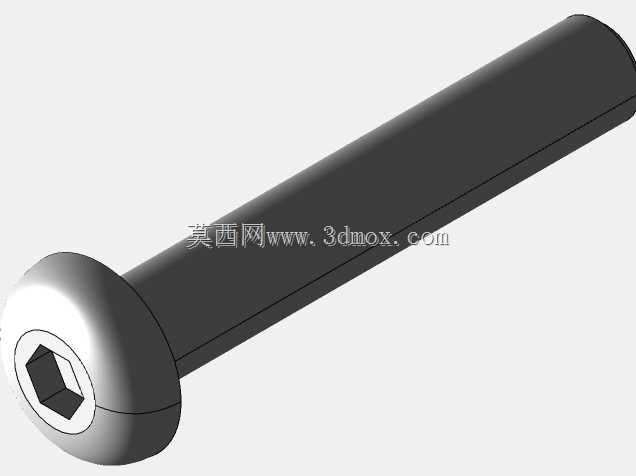

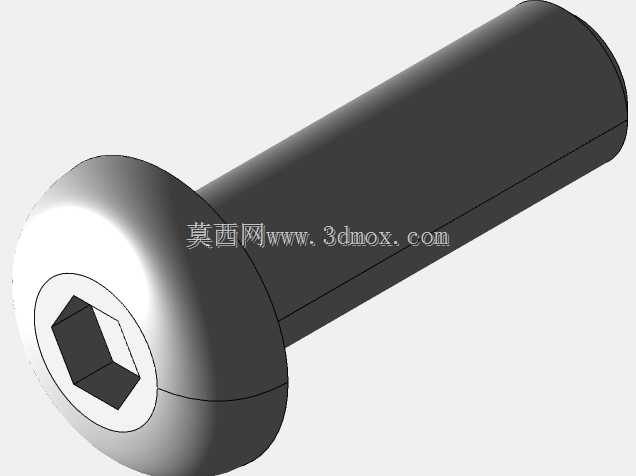

　　尺寸覆盖上，这个系列包含了6毫米到60毫米的不同长度规格，选型时可以根据被连接件的总叠厚，加上螺母厚度、预留的螺纹旋合长度来匹配合适的螺杆长度，不需要额外对螺杆做裁切处理，减少现场加工的工作量。安装边界方面，这类螺钉的头部直径大于螺杆直径，安装时只需要在被连接件上加工直径略大于螺杆的通孔即可，不需要加工沉头孔，对加工精度的容忍度更高，即使通孔的位置有小范围的偏移，只要螺杆能顺利穿过，头部的压紧面就可以完全覆盖通孔边缘，实现可靠的压紧。需要注意的是，因为头部为盘状按钮头，其压紧接触面积比同规格的圆柱头螺钉稍小，在装配铝型材、塑料件等硬度较低的基材时，可以搭配平垫圈使用，增大接触面积，避免拧紧时头部压伤基材表面，同时也能分散压紧应力，防止长期受载后基材出现压溃变形。

　　在实际的结构设计选型中，这类螺钉尤其适合安装空间局促、无法容纳大规格扳手操作的位置，内六角扳手可以垂直插入螺钉头部的驱动槽，只需要很小的操作空间就能完成拧紧动作，不像外六角螺栓需要预留扳手环绕螺栓头部的操作空间。在传感器类产品的装配场景中，很多传感器的外壳壁厚较薄，安装孔位周边的空间有限，使用这类按钮头螺钉既可以保证足够的连接强度，又不会因为头部过大遮挡传感器的感应面，也不会和传感器的出线结构产生干涉。在小型输送线的导条安装、设备安全防护门的视窗固定、电气柜内部的线槽安装等场景下，这类螺钉的低头部凸起特性，也能避免物料输送过程中勾挂杂物，或者划伤操作人员的手部，兼顾了连接可靠性和使用安全性。建模过程中，螺纹部分按照公制螺纹的标准牙型做了简化处理，既保证了外观和实际产品一致，也能在装配仿真时准确还原螺纹旋合的行程，头部的内六角槽尺寸严格遵循标准公差，和标准内六角扳手的模型可以完全适配，能够直接用于装配干涉检查、装配工艺模拟，不需要额外调整尺寸参数。
