公制内六角圆头M3系列紧固螺钉设计

　　在精密电子装配、小型仪器仪表装调、传感器模组固定这类对安装空间有严格限制的场景里，小规格紧固件的选型往往直接决定整套结构的装配可行性与长期可靠性，内六角圆头螺钉就是这类场景下应用频次极高的一类连接件。不同于沉头螺钉需要在安装面加工适配的沉孔来保证头部齐平，圆头结构的螺钉对安装基面的加工要求更低，不需要额外锪平沉台，仅需加工对应规格的螺纹底孔或者穿丝孔即可完成装配，对于壁厚较薄的钣金支架、塑料壳体类零件来说，不会因为加工沉孔削减零件本身的结构强度，也能避免沉孔加工偏斜导致的螺钉头部贴合不良问题。

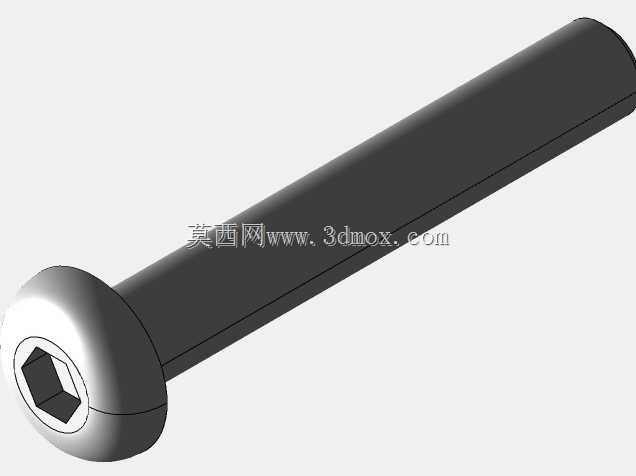

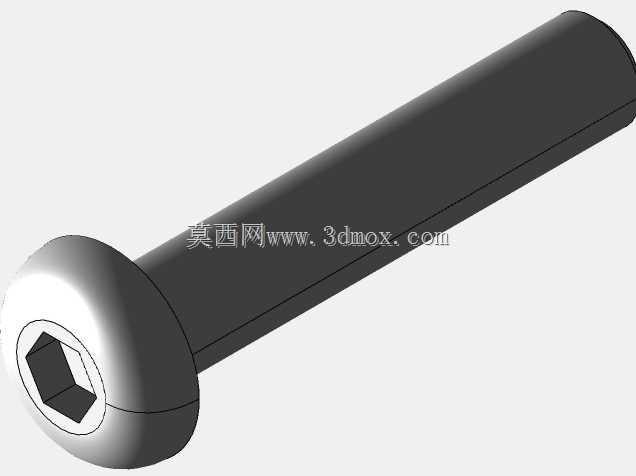

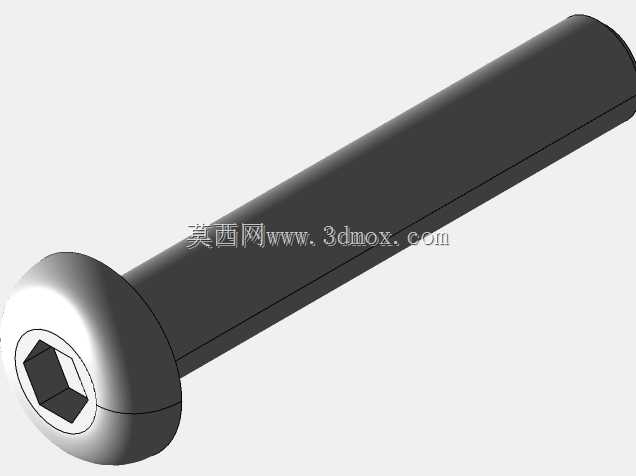

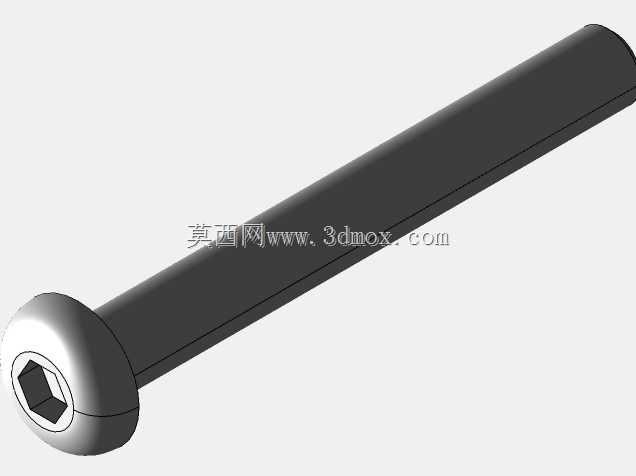

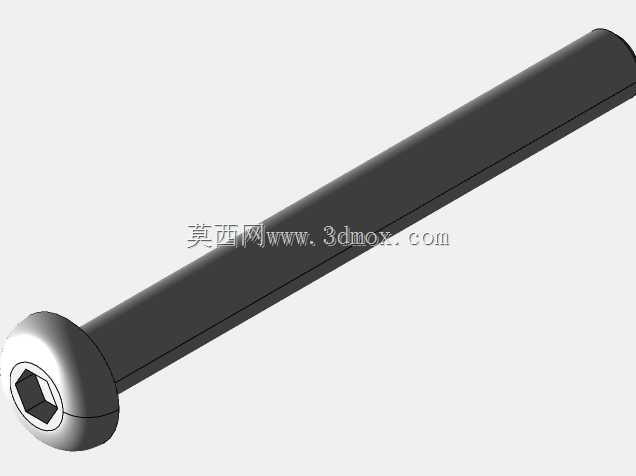

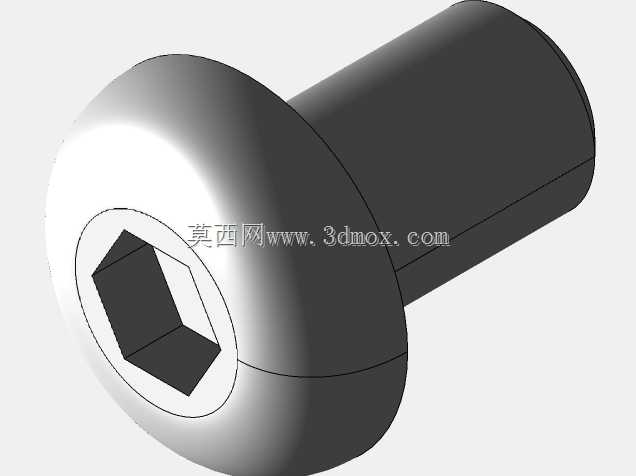

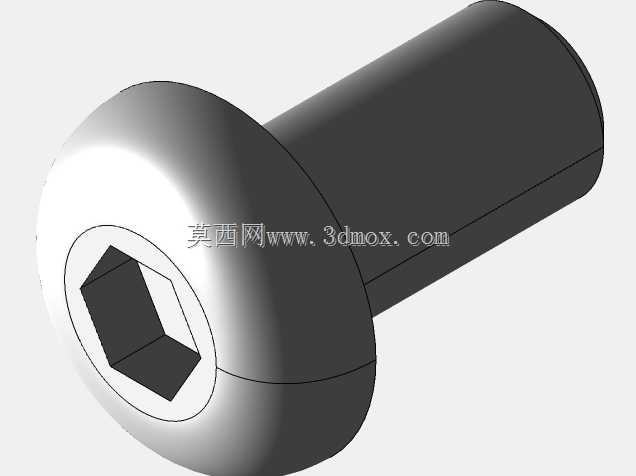

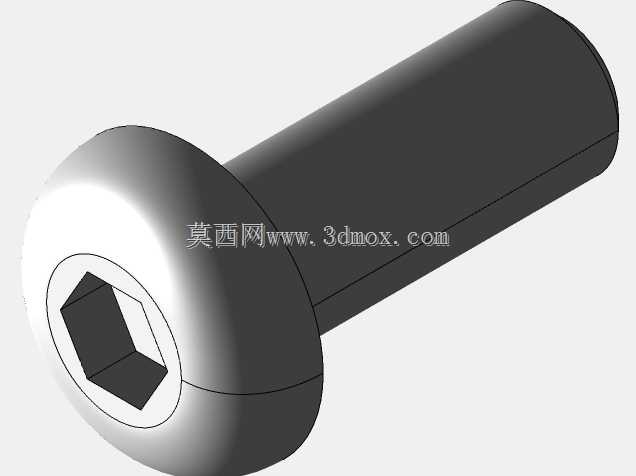

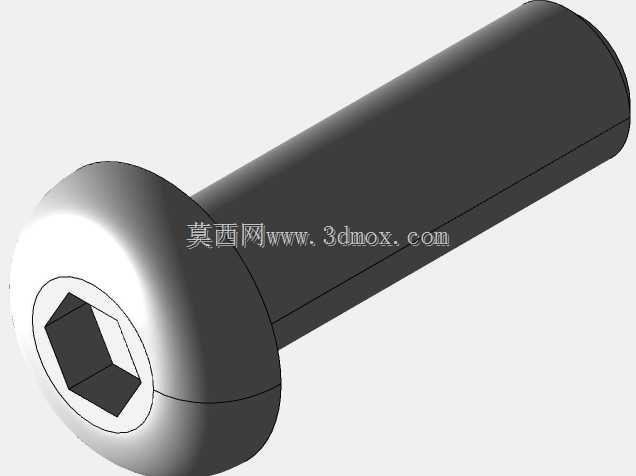

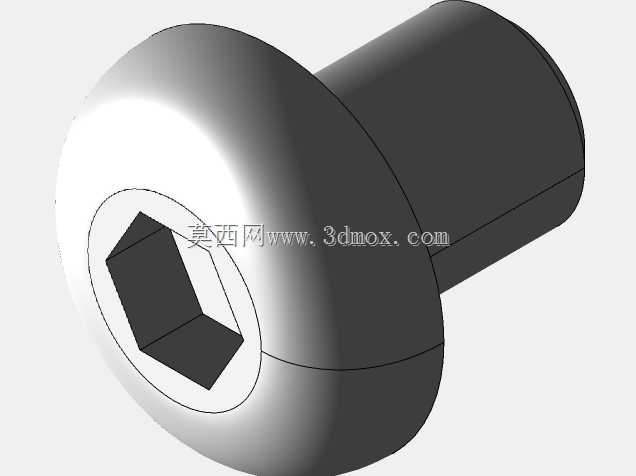

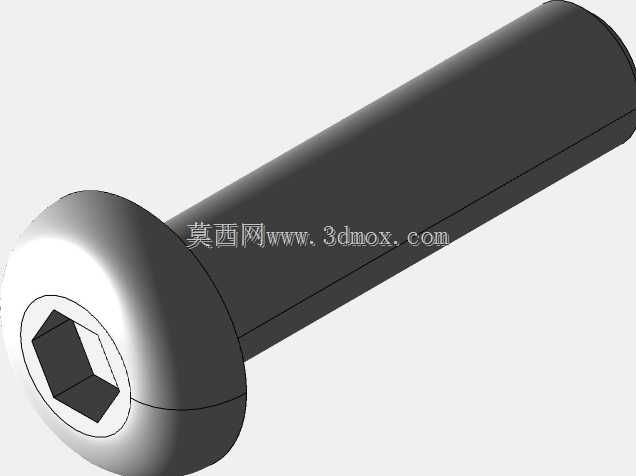

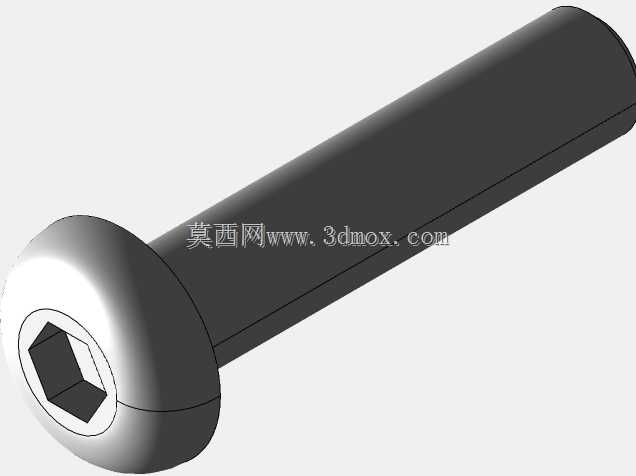

　　这套M3规格的内六角圆头螺钉覆盖了4mm到40mm的常用长度区间，基本能适配从薄板叠装到多层结构连接的绝大多数小载荷紧固需求。设计时首先考虑的是头部的受力结构，内六角驱动槽的深度严格匹配标准内六角扳手的插入深度，既保证扳手插入后有足够的咬合面，不会因为槽深过浅导致拧紧时打滑拧花槽口，也不会因为槽深过大削弱螺钉头部的结构强度，避免拧紧力矩过大时出现头部开裂的问题。头部的圆弧过渡做了等R角处理，没有尖锐的棱角，一方面是在装配时不会划伤操作人员的手部，另一方面也能减少安装后对周边走线、绝缘层的剐蹭风险，在带电设备的内部装配场景下，这种圆滑的头部结构还能降低尖端放电的潜在风险。

　　从安装边界来看，M3螺钉的杆径为标准3mm公差带，适配的穿丝孔推荐加工为3.2mm-3.4mm，既可以保证螺钉顺利穿过，也不会因为间隙过大导致连接的两个零件出现错位偏移。头部直径控制在5.5mm左右，对应的安装避让空间需要预留至少6mm的圆形区域，保证扳手有足够的操作空间，不会和周边的结构件发生干涉。螺纹部分采用标准公制粗牙螺纹，螺距0.5mm，和市面上绝大多数M3规格的压铆螺母、焊接螺母、自攻螺纹底孔都能完美适配，不需要单独定制配套的连接件，选型替换的成本极低。

　　在实际设备应用中，这类螺钉常被用于传感器外壳的封装固定，因为传感器本身对装配应力比较敏感，圆头螺钉的头部承压面是完整的环形面，拧紧时压力可以均匀分布在安装孔周边，不会像沉头螺钉那样因为锥面的楔紧效应给壳体带来额外的内应力，避免应力传递到内部的敏感元件上影响检测精度。在小型自动化设备的走线槽固定、气动元件的支架安装场景下，这套长度区间的螺钉也能灵活适配不同厚度的安装基材，不需要单独储备多种特殊规格的紧固件，能有效降低生产现场的备件管理成本。

　　建模过程中对螺纹收尾部分做了优化处理，没有采用全长度完整螺纹的设计，在螺钉头部和螺纹段之间预留了一小段光滑的杆身，这段光杆的直径略小于螺纹大径，一方面可以在装配时起到导向作用，让螺钉更顺利地穿入安装孔，另一方面也能避免螺纹起始端的不完整牙型刮伤安装孔内壁，尤其是在铝合金、塑料这类较软的基材上装配时，能有效减少孔壁的切屑产生，避免碎屑掉入设备内部造成短路或者卡滞故障。头部和杆身的衔接处做了微小的退刀槽处理，既保证了头部承压面和杆身的垂直度，让螺钉拧紧后头部能完全贴合安装面，也避免了衔接处的应力集中，在承受一定的振动载荷时不会出现杆部从头部断裂的问题。

　　对于结构设计从业者来说，这类标准件的三维模型精度直接影响整机装配的干涉检查结果，建模时所有的尺寸公差都严格遵循通用紧固件的公差要求，头部的高度、内六角槽的对边宽度、螺纹的大径小径都控制在标准公差范围内，在做虚拟装配时可以准确模拟实际的装配间隙，提前发现安装空间不足、扳手操作空间不够这类在实际装配中才会暴露的问题，减少后期打样阶段的设计变更次数。在做选型参考时，设计人员可以根据实际的被连接件总厚度，直接在这个长度系列里选择合适的螺钉规格，不需要额外核对非标准件的尺寸参数，能大幅缩短设计阶段的标准件选型时间。
