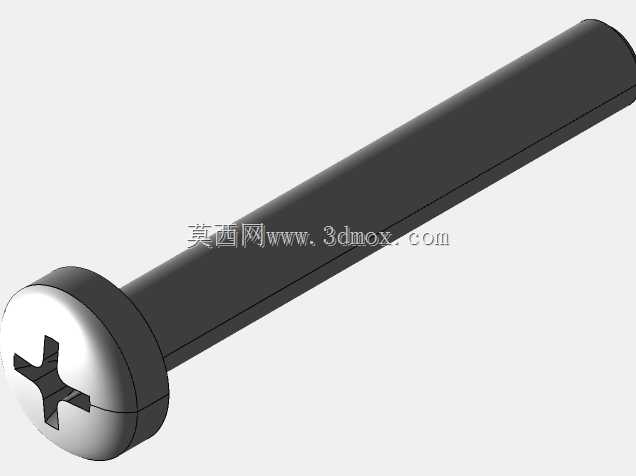

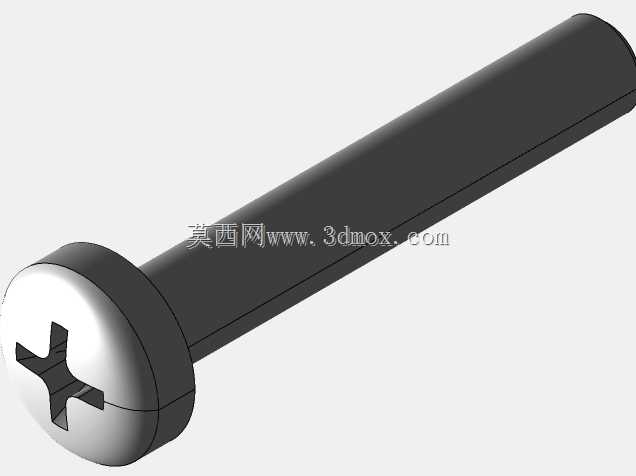

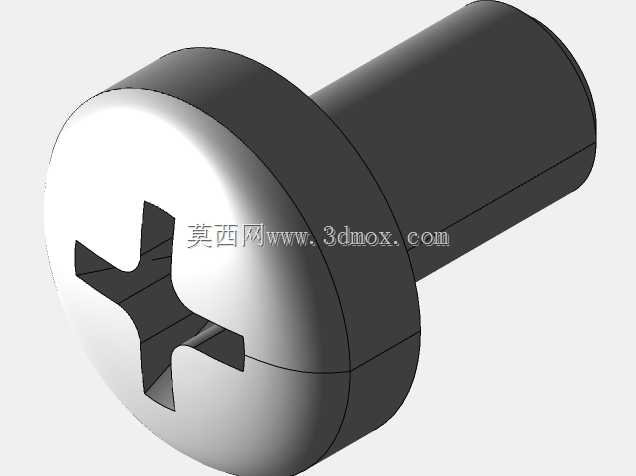

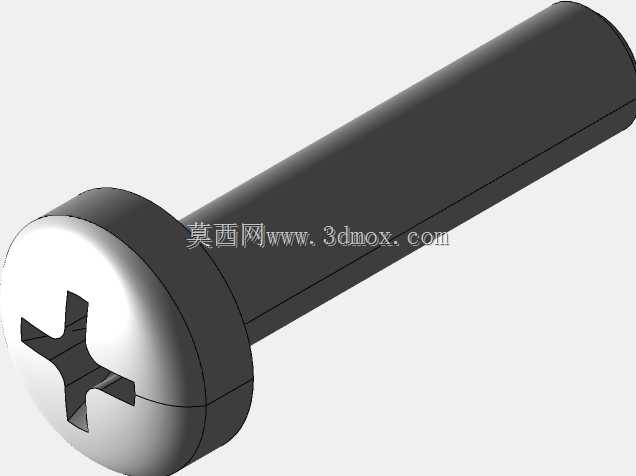

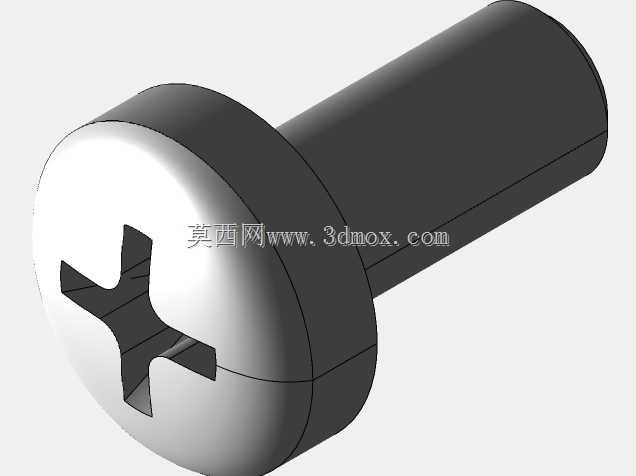

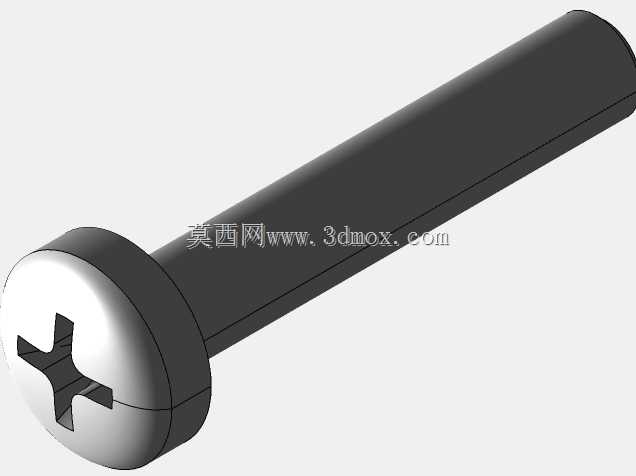

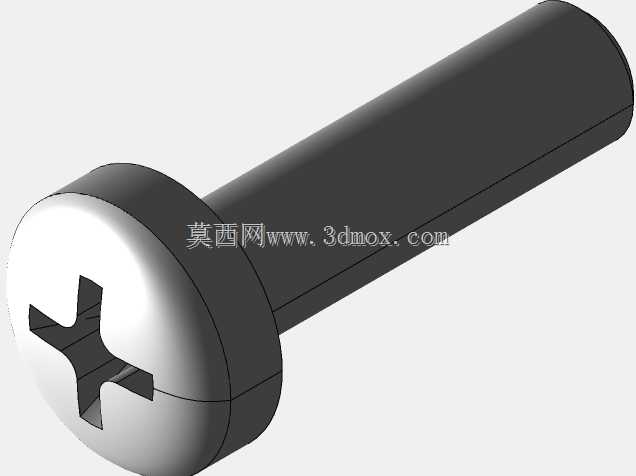

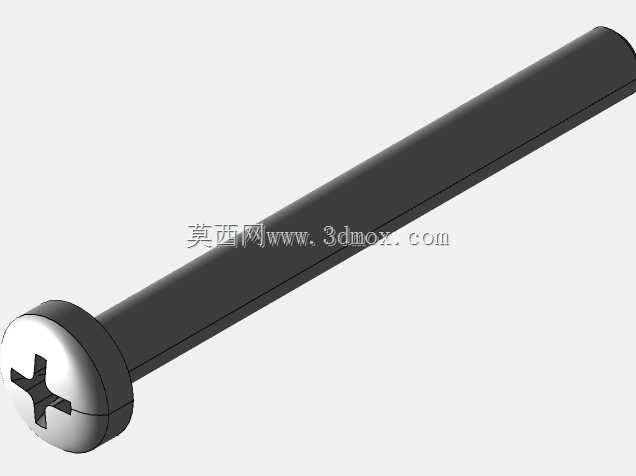

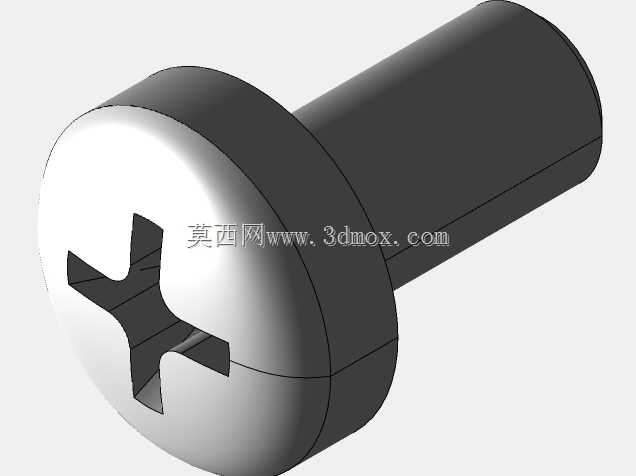

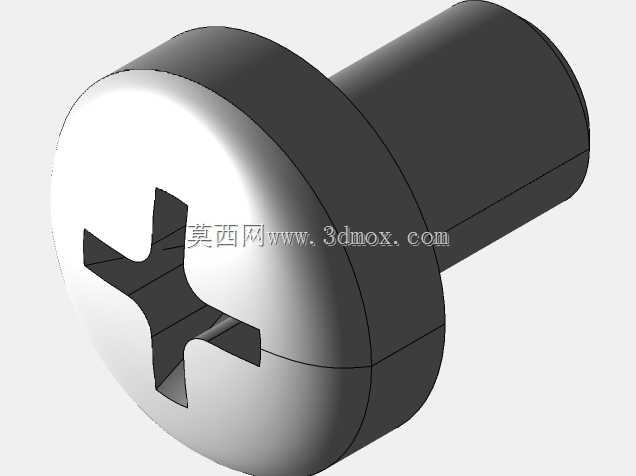

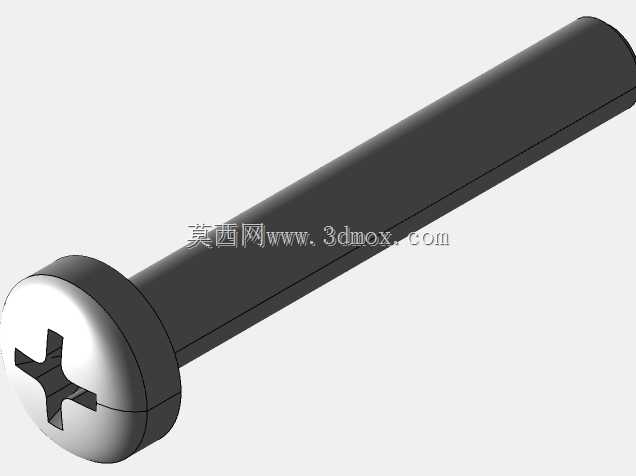

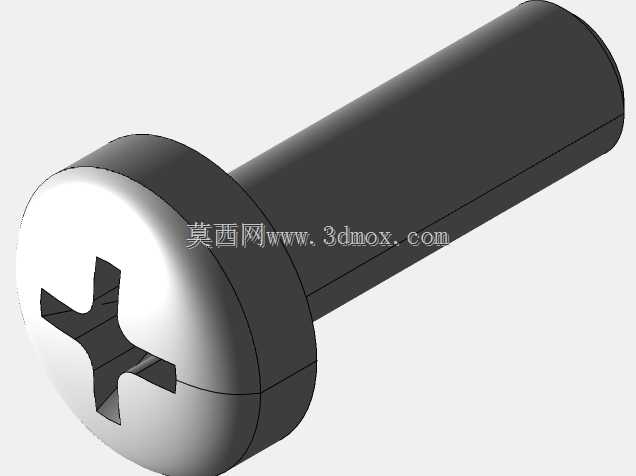

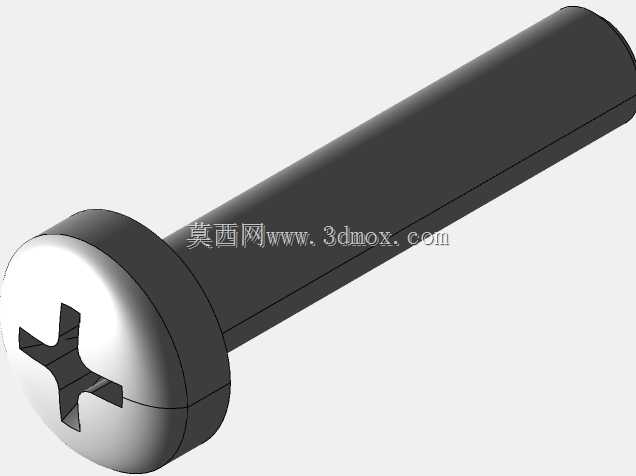

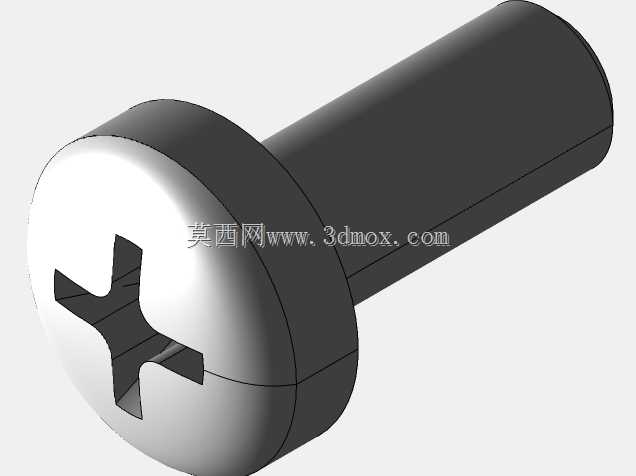

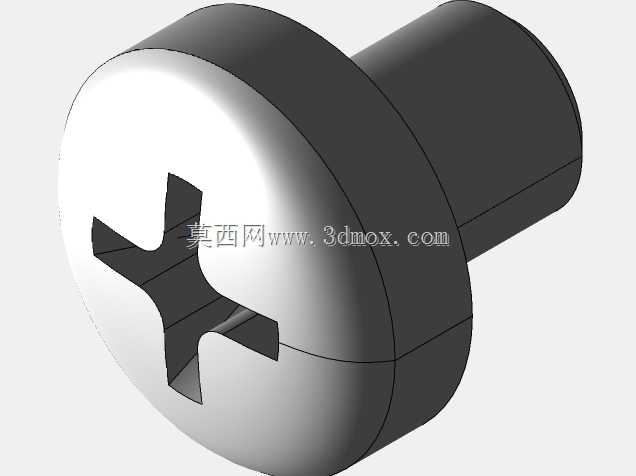

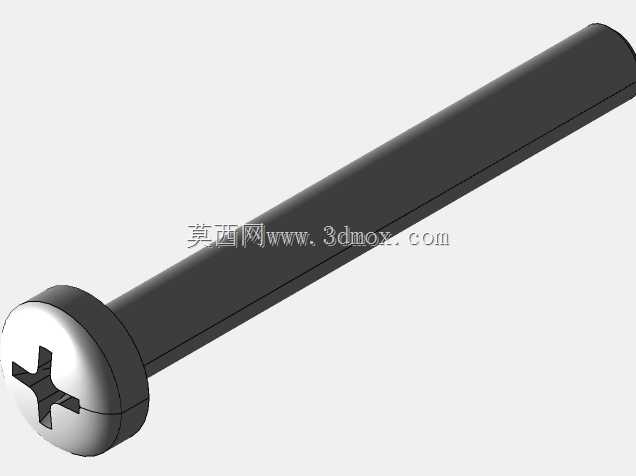

公制十字槽盘头M8螺钉标准件三维数模

　　在各类机电设备装配、工装夹具搭建、钣金结构连接场景中，盘头十字槽螺钉是应用覆盖度极高的一类紧固件，本次呈现的M8规格十字槽Phillips盘头螺钉，是公制紧固件体系里的常用规格，适配绝大多数中等载荷的可拆卸连接需求。从实际选型角度看，盘头结构的螺钉头部承载面直径大于同规格沉头螺钉，不需要在被连接件表面加工沉孔，直接在平整的安装面即可完成锁紧，对于薄钣金件、塑料壳体、铝合金型材这类不适合加工沉孔的基材，盘头结构能有效分散锁紧时的压应力，避免安装面被压溃变形，这也是该类螺钉在电子设备外壳、仪器仪表壳体、低压配电柜内部组件固定场景中被大量使用的核心原因。十字槽的驱动形式相比一字槽，对中性更好，电动螺丝刀批头卡入后不易滑出，

　　在批量装配的流水线工位上，能有效降低锁付时的对位时间，减少批头打滑刮伤螺钉头部表面的概率，同时十字槽的槽深设计经过标准校核，既保证了足够的驱动扭矩传递能力，也不会因为槽深过深导致头部强度削弱，常规M8规格的该类螺钉，锁紧扭矩可以满足8.8级强度等级下的预紧力要求，适配大部分非重载振动的连接工况。从设计建模的细节来看，该螺钉的头部过渡圆角、十字槽的拔模角度、螺杆末端的倒角都严格遵循公制紧固件的标准公差要求，盘头头部的下表面与螺杆轴线的垂直度控制在标准公差范围内，保证锁紧时头部支撑面能完全贴合安装面，不会出现偏载导致的预紧力不足问题。螺杆部分的螺纹收尾长度、退刀结构都符合常规紧固件的加工工艺要求，在三维装配环境中进行干涉检查时，

　　不会因为螺纹收尾的结构偏差导致与安装孔、配合零件出现非预期的几何干涉。在安装边界方面，M8规格的该类螺钉，配套的安装过孔通常推荐加工为8.5-9mm直径，盘头头部的外径约为16mm，安装时需要预留至少18mm的平面操作空间，保证电动螺丝刀批头或者手动十字螺丝刀能垂直对准螺钉槽位，避免斜向锁付导致槽位拧花、螺钉偏斜的问题。螺杆长度覆盖10mm至100mm的常用区间，选型时可以根据被连接件的总叠厚，加上配套垫片、弹垫的厚度，预留3-5倍螺距的螺纹啮合长度，就能保证足够的连接强度，不需要额外计算过长的啮合余量，这也是标准件选型的通用经验。在实际设备维护场景中，十字槽盘头螺钉的拆装不需要特殊工具，普通的十字螺丝刀即可完成操作，对于现场维护、

　　售后检修的场景十分友好，不需要携带特殊规格的批头就能完成拆装作业。从建模的工程实用性角度，该数模保留了所有关键装配特征，在做整机装配的BOM统计、装配工艺模拟时，可以直接调用该数模完成紧固件的虚拟装配，不需要二次修正模型的关键尺寸，能有效减少结构设计阶段标准件建模的重复工作量，同时模型的几何精度满足干涉检查、运动仿真的使用要求，不会因为模型的几何误差导致仿真结果出现偏差。在不同的应用场景中，该类螺钉可以搭配平垫、弹垫、防松垫圈使用，在有轻度振动的设备工况下，搭配弹垫可以提供足够的防松预紧力，不需要额外涂覆螺纹胶就能满足常规的防松要求；如果是用于非金属材料的连接，搭配大外径的平垫可以进一步分散压应力，避免非金属基材表面被压损。盘头的头部高度相比圆柱头内六角螺钉更低，在安装空间高度受限的场景下，更低的头部凸起高度可以减少设备外表面的突出量，避免突出的螺钉头剐蹭操作人员、或者干涉周边其他运动部件的运行轨迹，这也是很多外观要求较高的民用设备、仪器仪表产品优先选用盘头螺钉的原因之一。十字槽的槽型设计经过长期工业应用验证，批头的磨损量、螺钉的重复拆装次数都能满足设备全生命周期的维护需求，正常工况下重复拆装数十次不会出现槽位滑牙、驱动失效的问题。
