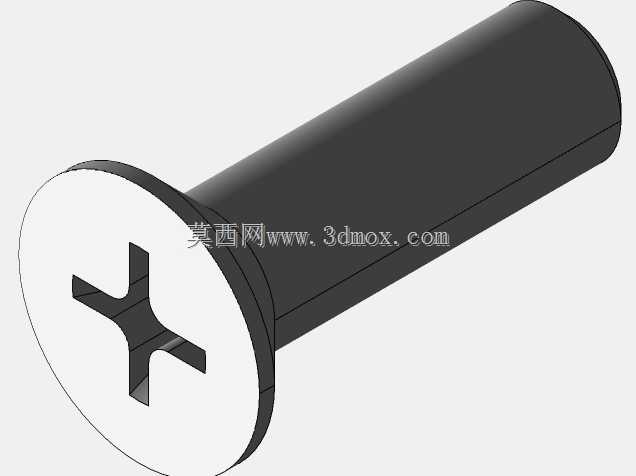

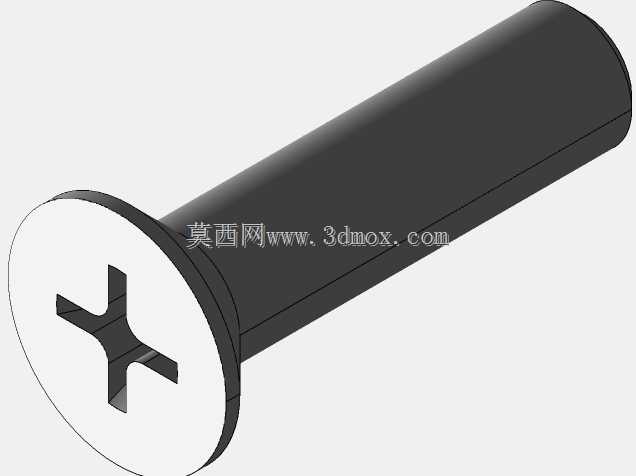

公制M3十字槽沉头平头紧固螺钉

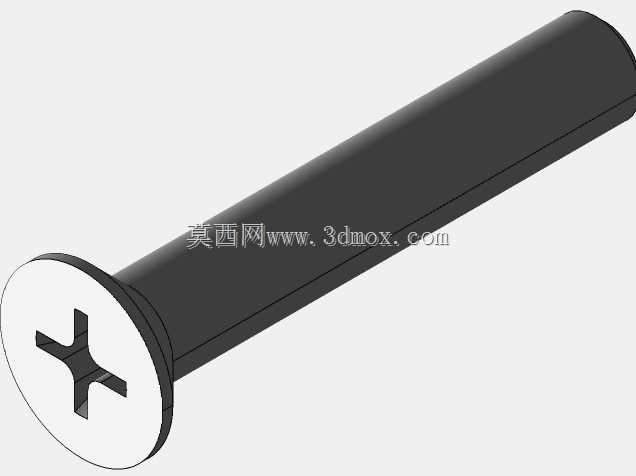

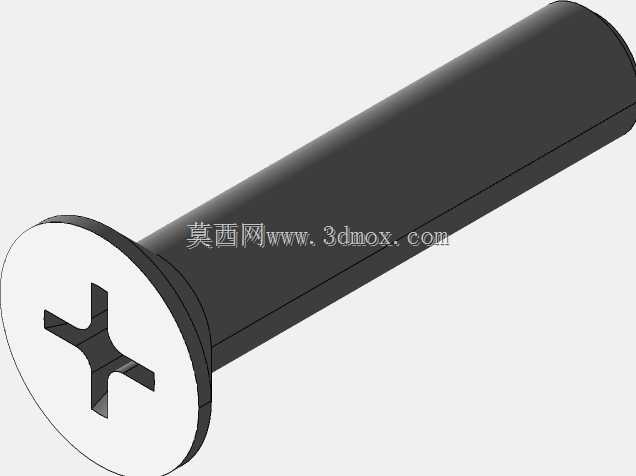

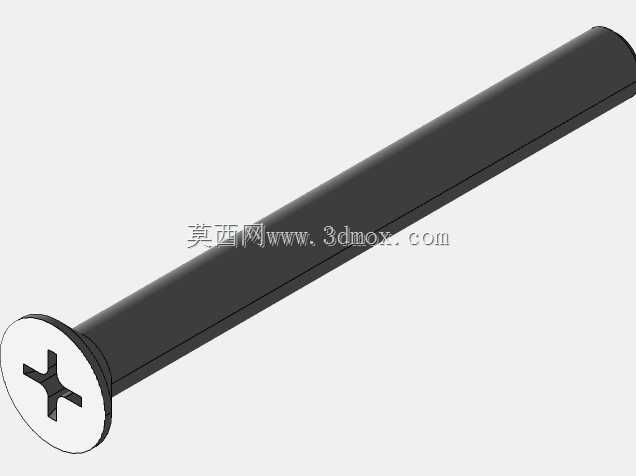

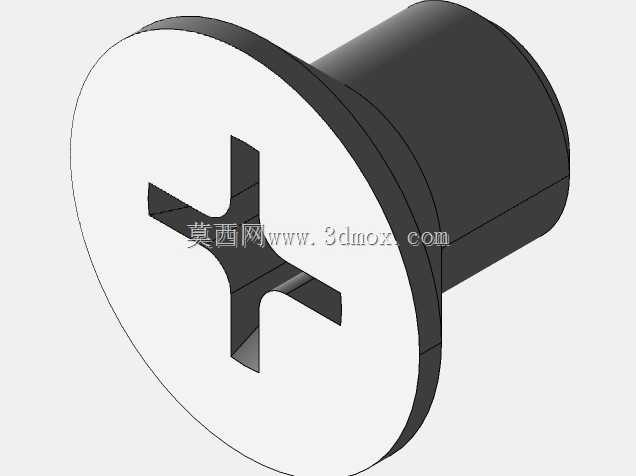

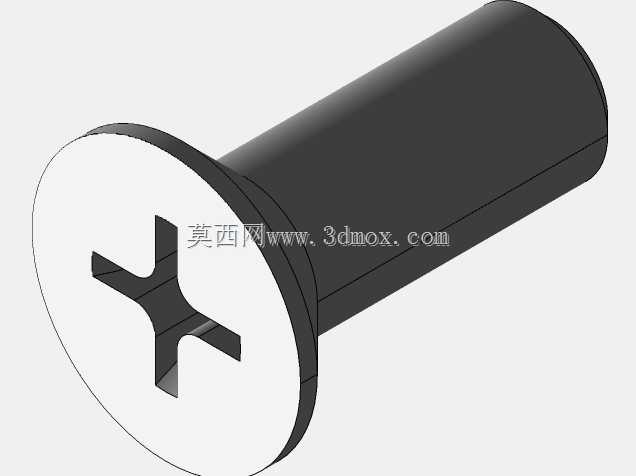

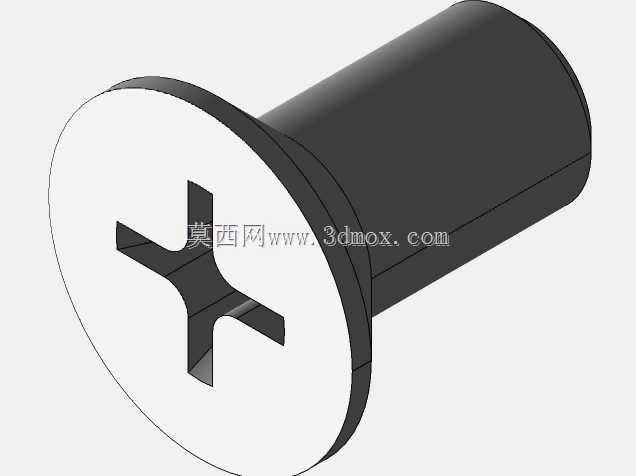

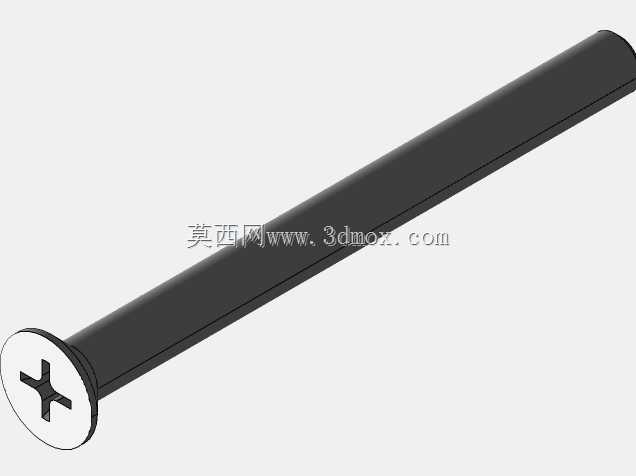

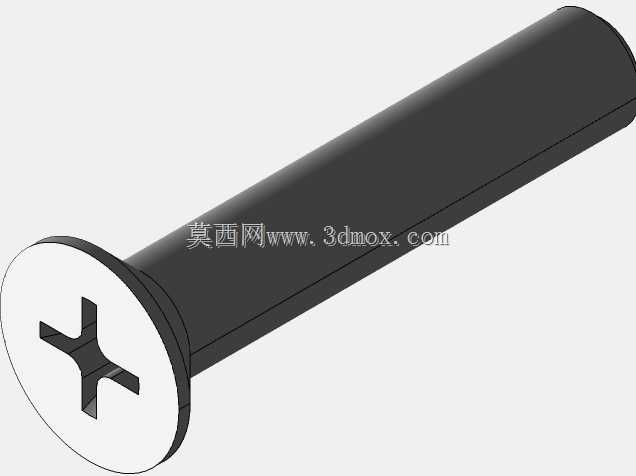

　　在各类仪器仪表、小型机电设备、消费电子结构的装配环节，沉头十字螺钉是出现频率极高的基础紧固元件，这类紧固件的设计核心，是在实现可靠轴向压紧的同时，保证安装后螺钉头部完全沉入工件沉孔内，不突出装配面，避免对设备外观、相邻部件运动轨迹造成干涉。本次涉及的M3规格十字槽沉头螺钉，覆盖4mm至40mm的常用长度区间，能够适配不同叠层厚度的工件连接需求，不管是薄型钣金壳体的拼接、PCB板与塑胶支架的固定，还是小型传感器外壳的封装，都能找到对应长度的型号完成装配。从结构设计逻辑来看，沉头螺钉的头部锥面角度是核心配合尺寸，常规公制沉头螺钉采用90度头部锥角，设计沉孔时需要严格匹配锥角参数，同时控制沉孔深度公差，

　　保证螺钉锁紧后头部端面与工件表面齐平，既不能因为沉孔过深导致螺钉头部陷入工件内部造成十字槽无法对位，也不能因为沉孔过浅导致头部突出装配面。十字槽的槽型设计兼顾了手动装配与电动起子批量作业的需求，相比一字槽，十字槽对起子头的对中容错率更高，装配过程中不容易出现滑牙、起子脱出的问题，适合生产线的快速装配场景，同时槽型的深度设计也经过优化，保证足够的传力扭矩的同时，不会因为槽深过大降低螺钉头部的结构强度。在安装边界的考量上，选用该规格螺钉时需要注意，沉头部位的安装空间需要预留足够的沉孔加工位置，对于厚度较薄的工件，要核算沉孔加工后剩余的壁厚是否满足结构强度要求，避免沉孔加工造成工件局部变形、开裂。螺钉的杆部为全牙设计，

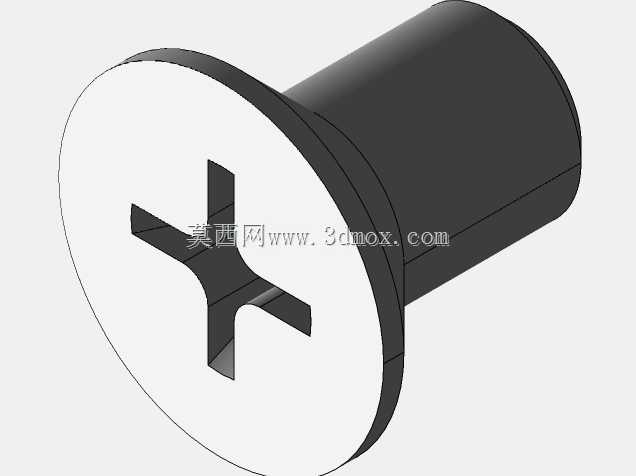

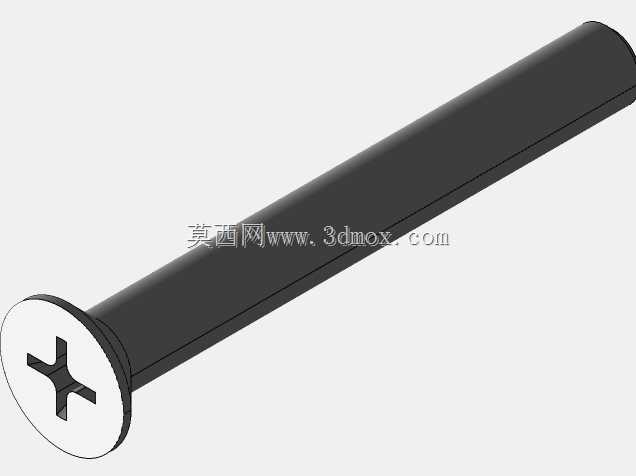

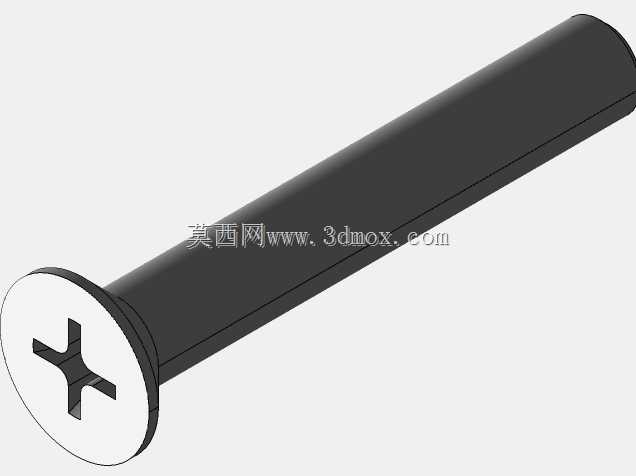

　　在整个长度范围内都具备标准公制螺纹，锁紧时能够在整个旋合长度内均匀受力，对于被连接件带有光孔的场景，螺纹可以直接穿过光孔与下方的螺母或者预制螺纹孔配合，实现稳定的轴向压紧。在实际设备选型过程中，不同长度的螺钉对应不同的夹紧厚度范围，比如短规格的4mm、6mm长度型号，适合单层薄钣金与塑胶件的连接，不会因为螺杆过长突出螺纹孔背面造成线路刮擦、运动部件卡滞；而20mm以上的长规格型号，则适合多层结构叠装的场景，比如仪器内部多层安装板的固定、外壳与内部支架的连接，能够一次性穿过多层工件完成锁紧，减少装配工序。这类沉头螺钉的应用场景不局限于仪器仪表领域，在小型自动化设备的钣金护板安装、3D打印设备的结构件拼接、

　　小型工装夹具的非工作面紧固中都有大量使用，由于安装后头部不突出，在需要工件表面平整、无凸起的滑动接触面、外观面装配场景中，沉头螺钉的优势是盘头螺钉、圆柱头螺钉无法替代的。建模过程中，需要严格遵循公制紧固件的标准参数，头部直径、头部高度、锥面角度、螺纹大径小径、螺距都要符合通用紧固件的公差要求，十字槽的尺寸也要匹配对应规格的十字起子头参数，保证虚拟装配过程中能够模拟真实的装配干涉检查，避免在实际生产中出现螺钉无法装入沉孔、十字槽与起子不匹配的问题。在做整机结构的BOM选型时，这类标准件不需要单独定制，直接按照长度规格选用标准件即可，能够大幅降低采购成本与供应链管理难度，同时不同厂家生产的同规格螺钉具备完全互换性，后期设备维护更换时不需要特殊定制配件，提升设备的可维护性。需要注意的是，沉头螺钉的锁紧扭矩需要控制在合理范围内，由于头部锥面与沉孔是锥面配合，锁紧扭矩过大容易造成沉孔部位的工件被压溃，尤其是塑胶件、薄铝件这类强度较低的工件，设计时需要根据工件材质设定合理的扭矩范围，必要时可以增加垫圈分散压力，但沉头场景下垫圈需要选用适配沉头结构的专用垫圈，避免影响头部沉平效果。
