微型法兰式多爪啮合离合器结构设计

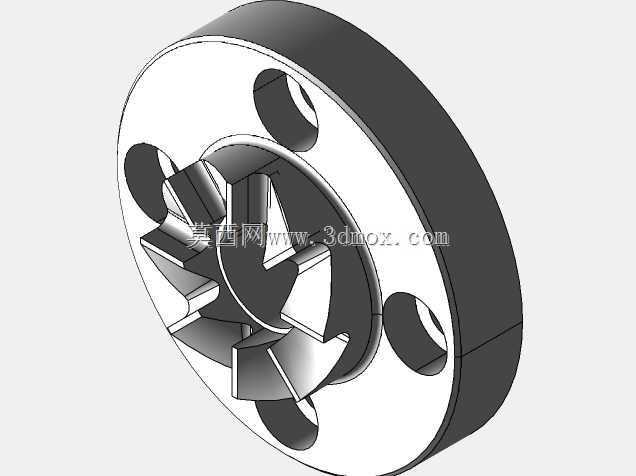

　　这款微型离合器采用法兰式安装结构，核心为多爪式啮合传动构型，整体采用一体化盘式布局，在紧凑的径向空间内集成了安装定位、扭矩传递、啮合导向多重功能，适配小空间内的定比扭矩传递场景，常见于小型精密传动链路、仪器仪表内部动力切换单元、微型伺服输出端的动力通断机构中。从实际应用场景来看，这类小尺寸离合器多用于对安装空间有严格限制的精密设备，比如小型自动化执行模组、检测仪器的动力切换工位、便携机电设备的传动锁止单元，相比大尺寸工业离合器，它不需要额外的支撑座，直接通过法兰端的安装孔固定在设备安装面板上，省去了中间转接的定位工装，能有效压缩传动链路的轴向长度。设计过程中优先考虑了啮合过程的导向性，爪部的切入端做了小角度倒角处理，

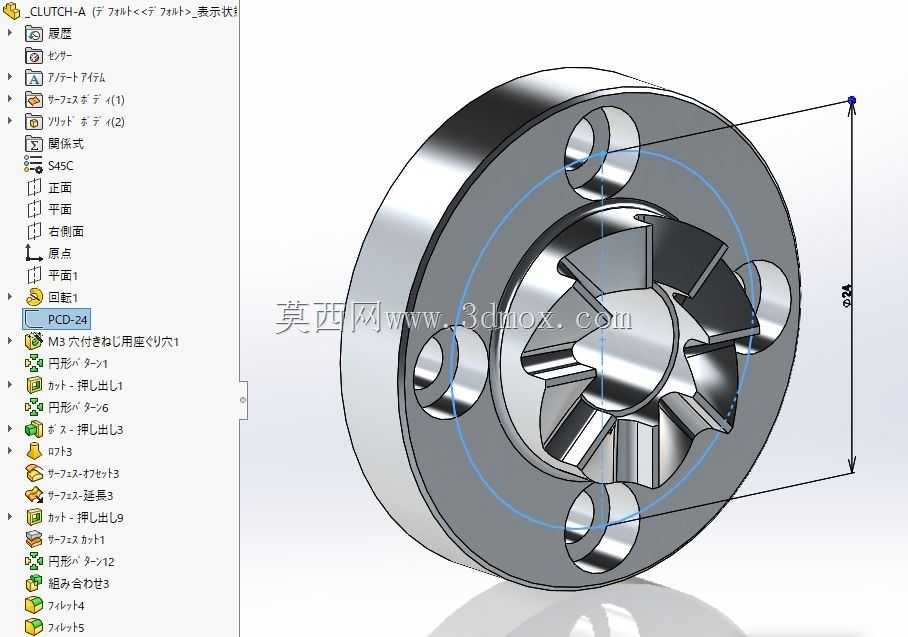

　　在两部分离合盘对接时，即便存在微小的周向角度偏差，倒角面也能引导爪部顺利滑入啮合槽，避免出现顶齿无法接合的问题，这一点在低速频繁接合的工况下尤为重要，能大幅降低接合过程的卡滞概率。法兰端均匀分布的四个安装孔采用等节距圆周布局，节圆直径经过匹配计算，既保证安装后的连接强度，又不会因为孔位过于靠近外圆导致盘体边缘壁厚不足，同时孔位的位置度公差控制在合理范围内，安装时不需要额外配做定位销，依靠螺栓紧固即可满足同轴度要求，适合批量装配的生产线场景。从安装边界来看，盘体外圆尺寸控制在较小范围内，轴向总厚度较薄，安装时不需要在面板后侧预留过多的避让空间，中心的啮合爪部采用对称式多爪布局，相比单爪或双爪结构，多爪啮合时每个爪部承受的剪切力更小，

　　同等外径尺寸下能传递更大的额定扭矩，同时啮合后的周向间隙更小，传动过程中的回差控制更优，适合对传动精度有一定要求的精密传动场景。爪部的型面采用直面配合设计，没有采用螺旋齿或斜面结构，保证接合状态下不会因为传递扭矩产生轴向分力，不需要额外的轴向锁紧机构就能保持稳定的接合状态，简化了配套的操纵机构设计，不管是采用拨叉手动操纵，还是采用电磁、气动驱动的自动操纵方式，都不需要额外设置轴向锁止结构，降低了整套离合机构的复杂度。盘体的基准面做了平面度要求，安装时与设备面板贴合后能保证离合盘的轴线与传动轴轴线重合，避免因为安装偏斜导致爪部偏磨，延长使用寿命。啮合槽的深度经过反复校核，既保证爪部啮合后有足够的接触长度，不会因为冲击载荷导致爪部脱出，

　　又不会因为槽深过大增加整体的轴向厚度，平衡了结构强度与紧凑性的需求。在实际选型适配时，这类离合器不需要复杂的配套支撑结构，只要安装面的平面度满足要求，传动轴与安装孔的同轴度控制在公差范围内，就能稳定运行，相比摩擦式离合器，它不存在打滑问题，传递的扭矩恒定，适合需要严格保证传动比的动力通断场景，不会因为负载波动出现传动丢转的问题。同时金属材质的盘体结构具备较好的耐磨性能，爪部接触表面经过硬化处理，频繁接合的工况下磨损量极小，长期使用后不需要频繁调整间隙，维护成本更低。从建模细节来看，所有安装孔的沉头深度、爪部的倒角尺寸、啮合面的配合公差都做了完整定义，工程图中包含了完整的尺寸标注与形位公差要求，能直接用于生产加工环节的工艺编制，不需要二次补充设计细节。
