SUS440C材质SB6909ZZ薄壁密封轴承结构

　　这款SB6909ZZ薄壁密封轴承采用SUS440C马氏体不锈钢材质打造，在各类对耐腐蚀、高转速有要求的传动场景中适配性极强。从实际工程应用来看，这类薄壁轴承常被用在食品加工输送线的从动辊支撑端、半导体晶圆传输设备的轻载转轴、户外检测仪器的旋转枢轴、医疗消毒设备的传动工位，这些场景要么存在定期冲洗的潮湿腐蚀环境，要么对安装空间的径向尺寸有严格限制，常规厚度的深沟球轴承无法满足布局要求，薄壁系列的窄截面设计刚好能在有限的安装边界内提供稳定的回转支撑。

　　从结构设计逻辑来看，该轴承采用双金属防尘盖的密封结构，也就是型号后缀ZZ代表的双侧密封形式，防尘盖与内圈挡边之间保留微米级的迷宫间隙，既不会在高速回转时产生接触式密封的摩擦阻力，又能阻挡外界的粉尘、切削碎屑、清洗水渍进入滚道内部，避免滚动体与滚道之间出现磨粒磨损，延长轴承在复杂工况下的使用寿命。套圈部分的滚道采用圆弧曲率匹配设计，内圈、外圈的滚道曲率略大于钢球直径，保证钢球在承受径向载荷的同时，能承受一定比例的轴向载荷，应对安装过程中轻微的轴系不对中问题，降低装配时的同轴度精度要求。

　　建模过程中，首先确定轴承的核心尺寸边界：内径45mm、外径68mm、宽度12mm，这是6909系列轴承的标准外形尺寸，安装时与之配合的轴颈公差取k6级，轴承座孔的公差取H7级，既能保证内圈与轴的周向固定不出现跑内圈故障，又能让外圈在座孔内有微小的游动余量，补偿轴系受热伸长带来的应力。滚动体部分一共配置16颗直径7.938mm的不锈钢钢球，均匀分布在浪形保持架的兜孔内，保持架采用冲压不锈钢材质，兜孔的间隙控制在0.1-0.2mm之间，既不会卡滞钢球的公转，又能避免钢球在高速运转时出现相互碰撞的异响。

　　两侧的防尘盖采用0.3mm厚的SUS304不锈钢薄板冲压成型，防尘盖的外边缘卡入外圈的密封槽内，过盈量控制在0.05mm左右，保证防尘盖不会随轴承转动出现松脱，内边缘与内圈的密封槽之间保留0.15mm的间隙，避免运转过程中出现摩擦发热。SUS440C材质的套圈经过淬火回火处理后硬度能达到HRC58-62，足够应对常规轻载传动场景下的接触疲劳强度要求，相比普通铬钢轴承，它在弱酸弱碱环境、潮湿环境下不会轻易出现锈蚀，适合在无法定期补充润滑脂的免维护工位使用。

　　在实际选型替换时，需要注意该轴承的额定动载荷约为13.2kN，额定静载荷约为10.5kN，适用的转速范围在脂润滑状态下能达到每分钟8000转，油润滑状态下能提升到每分钟9500转，选型时要核算实际工况的径向载荷、轴向载荷以及工作转速，避免过载使用导致轴承提前失效。安装时禁止直接敲击轴承外圈，应该采用套筒抵住内圈端面将轴承压装到轴颈上，再将轴组件整体装入轴承座孔内，避免敲击导致滚道出现压痕，影响轴承的回转精度。

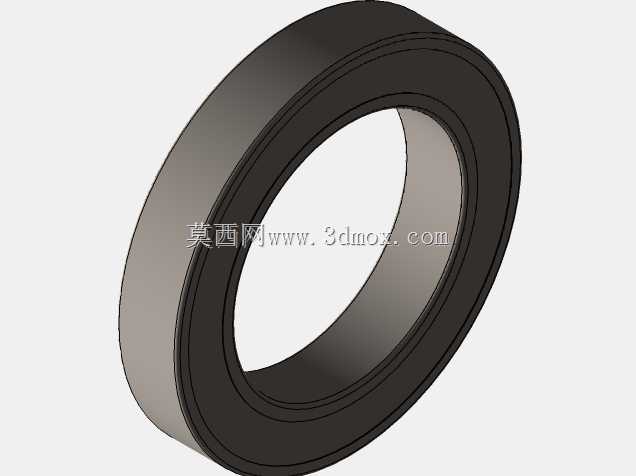

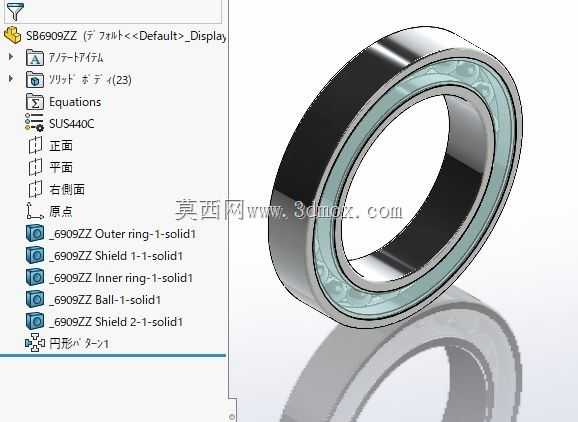

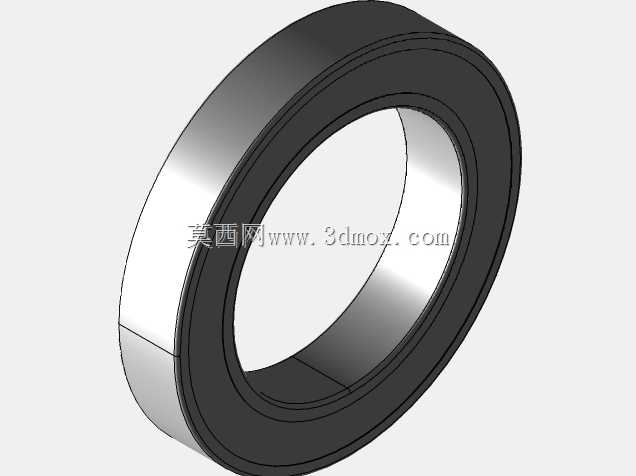

　　从三维建模的细节来看，模型完整还原了内圈、外圈、钢球、保持架、双侧防尘盖的所有结构特征，每个零件都保留了独立的建模特征树，方便设计人员根据实际需求修改尺寸参数，比如调整密封结构的形式、更改保持架的材质、调整滚道的曲率参数，适配特殊工况的定制化需求。模型的装配约束完全按照实际轴承的装配关系设置，钢球与滚道之间保留了实际的配合间隙，保持架与钢球之间也设置了合理的装配间隙，能直接用于后续的设备装配干涉检查、运动仿真分析，不需要设计人员再重新拆分零件、调整装配关系。
