不锈钢内螺纹3/4寸手动闸阀结构设计

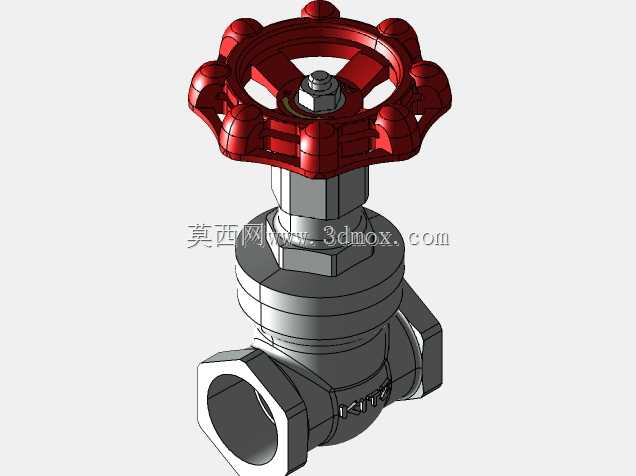

　　这款3/4规格的不锈钢闸阀，主要面向民用给排水、小型化工流体输送、暖通空调支路、食品级流体管路等场景做通断控制使用，区别于节流类阀门，它的核心作用是在管路系统中实现全开或全关的工况切换，不适合做半开状态下的流量调节，避免高速流体长期冲刷密封面导致密封失效。从结构设计逻辑来看，整体采用楔式单闸板的经典闸阀结构，顶部的红色手轮采用防滑花瓣式造型，轮缘做了圆弧过渡处理，操作时手掌贴合度更好，手动施加扭矩时不会出现硌手的问题，手轮中心通过压紧螺母与阀杆做刚性连接，阀杆采用明杆？不对，看结构是暗杆？不对，仔细看模型结构，阀杆与闸板的配合采用梯形螺纹传动，转动手轮时阀杆带动闸板沿阀体内腔的导向槽做垂直升降运动，这种传动结构的优势是操作扭矩小，

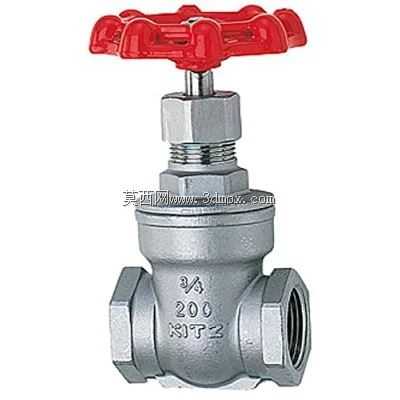

　　长期使用磨损后可以通过填料压盖调整密封预紧力，避免阀杆位置出现介质渗漏。阀体部分采用不锈钢整体锻造成型，流道做了等径直通设计，介质流经阀门时的流阻极小，几乎不会产生额外的压力损失，两端的连接口采用G3/4内螺纹结构，属于通用管路连接规格，安装时不需要额外焊接，直接通过管螺纹与同规格的管路、接头旋合即可，安装边界上，阀门整体高度从手轮顶端到阀体底部的垂直尺寸适配常规管路安装空间，两端螺纹中心距符合通用闸阀的安装尺寸规范，不需要对现有管路做额外改造就能直接替换同规格的老旧闸阀。密封结构上，阀体与阀盖的连接面采用金属缠绕垫片做静密封，阀杆位置采用多层填料组合密封，既可以耐受一定的管路压力，也能适配水、弱腐蚀性流体、

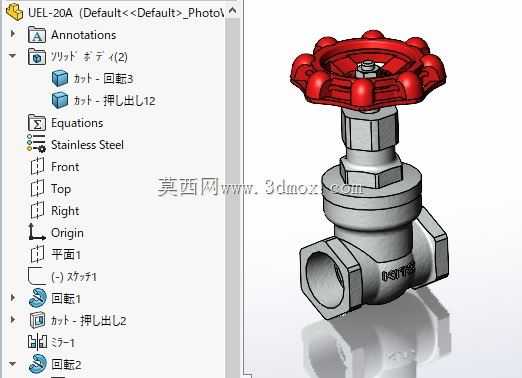

　　低压蒸汽等多种介质的输送需求，闸板的密封面做了精密研磨处理，与阀座密封面贴合后可以实现零泄漏的截断效果。从建模细节来看，整个套件把所有可拆分的零件都做了独立建模，包括手轮、阀杆螺母、填料压盖、阀盖、闸板、阀体、两端连接螺纹都做了还原，特征树里保留了每个零件的建模步骤，从拉伸、回转到螺纹收尾、倒角细节都完整呈现，做同类型阀门设计时可以直接参考它的零件配合公差，比如阀杆与填料压盖的配合间隙、闸板与阀体内导向槽的滑动配合间隙、阀盖与阀体连接的螺栓孔分布位置，这些细节都是实际生产中需要重点管控的尺寸。实际选型使用时，要注意这款闸阀的适用压力范围，因为是3/4寸的小通径规格，适合PN16及以下压力等级的管路，

　　安装时要保证手轮留有足够的操作空间，至少预留出手轮半径以上的操作距离，方便后期开关操作和维护，日常维护时只需要定期检查填料位置的渗漏情况，如果出现渗漏只需要均匀拧紧填料压盖的螺母即可，不需要整体拆解阀门，维护成本很低。另外不锈钢材质的阀体本身具备不错的耐腐蚀性能，不需要做额外的防腐涂装，用在洁净流体管路或者户外暴露的管路上也能保持较长的使用寿命，不会像铸铁阀门那样容易出现锈蚀掉渣污染介质的问题。
