Ender3V2挤出打印头部组件结构设计

　　该组件为FDM熔融沉积型3D打印机的核心执行端头部总成，直接决定设备打印过程中的耗材熔融精度、走丝稳定性与成型质量，是桌面级FDM设备中集成度最高的功能模块，日常使用中承担耗材输送、熔融、挤出、散热全流程功能，适配Creality Ender3 V2机型的安装位，可直接替换原厂损坏的头部组件，也可作为同规格DIY改装3D打印机的核心执行部件参考。

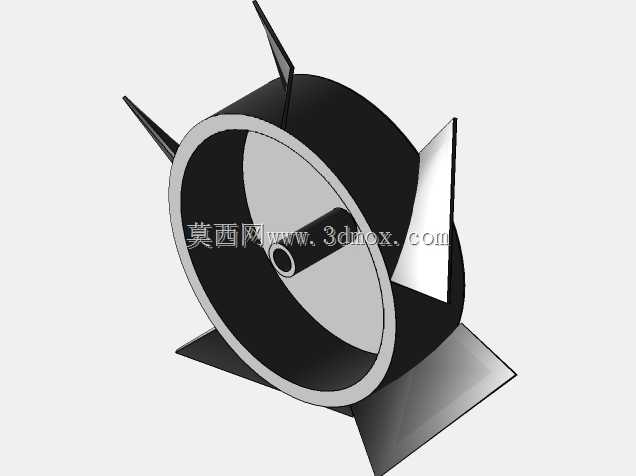

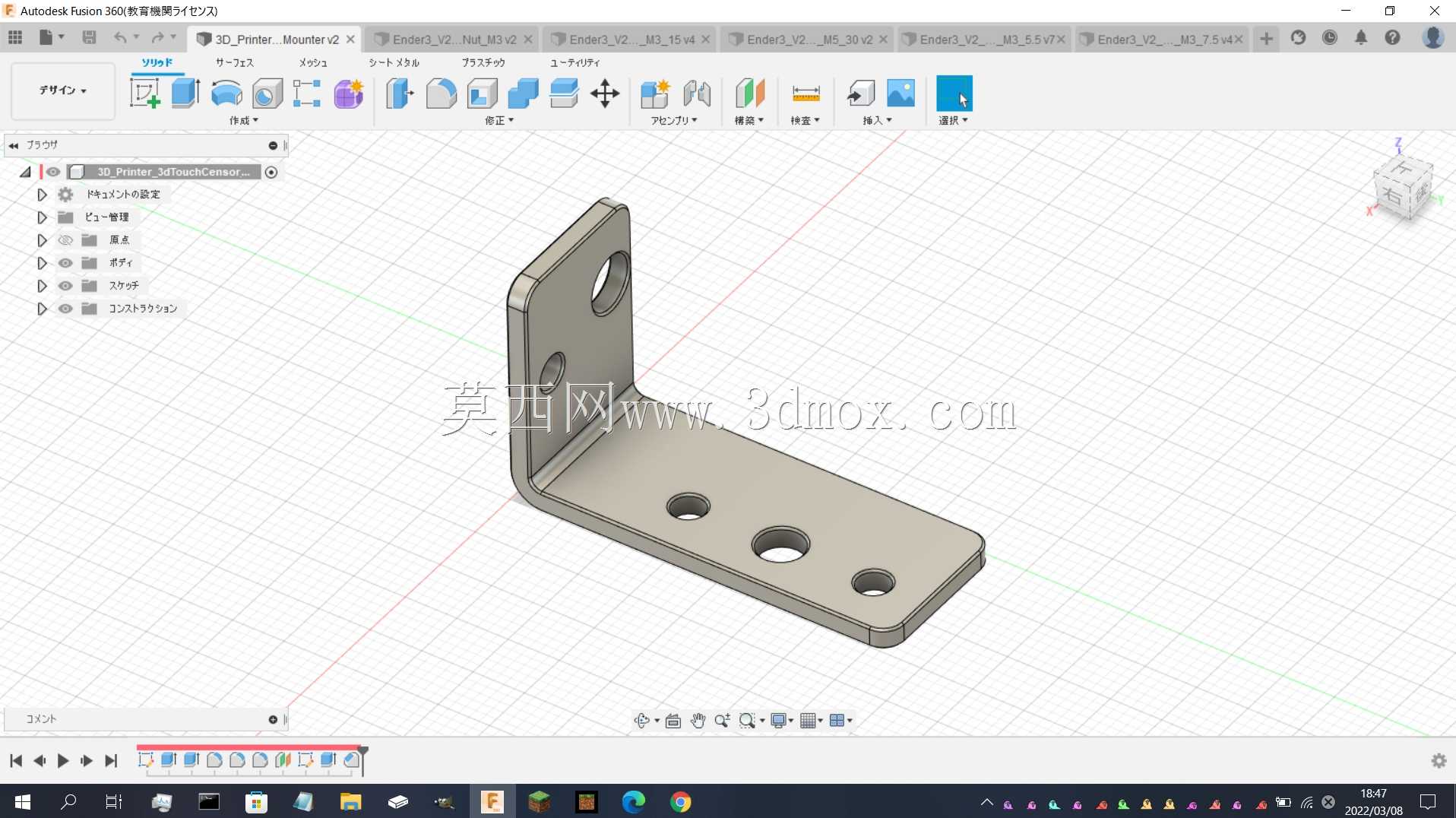

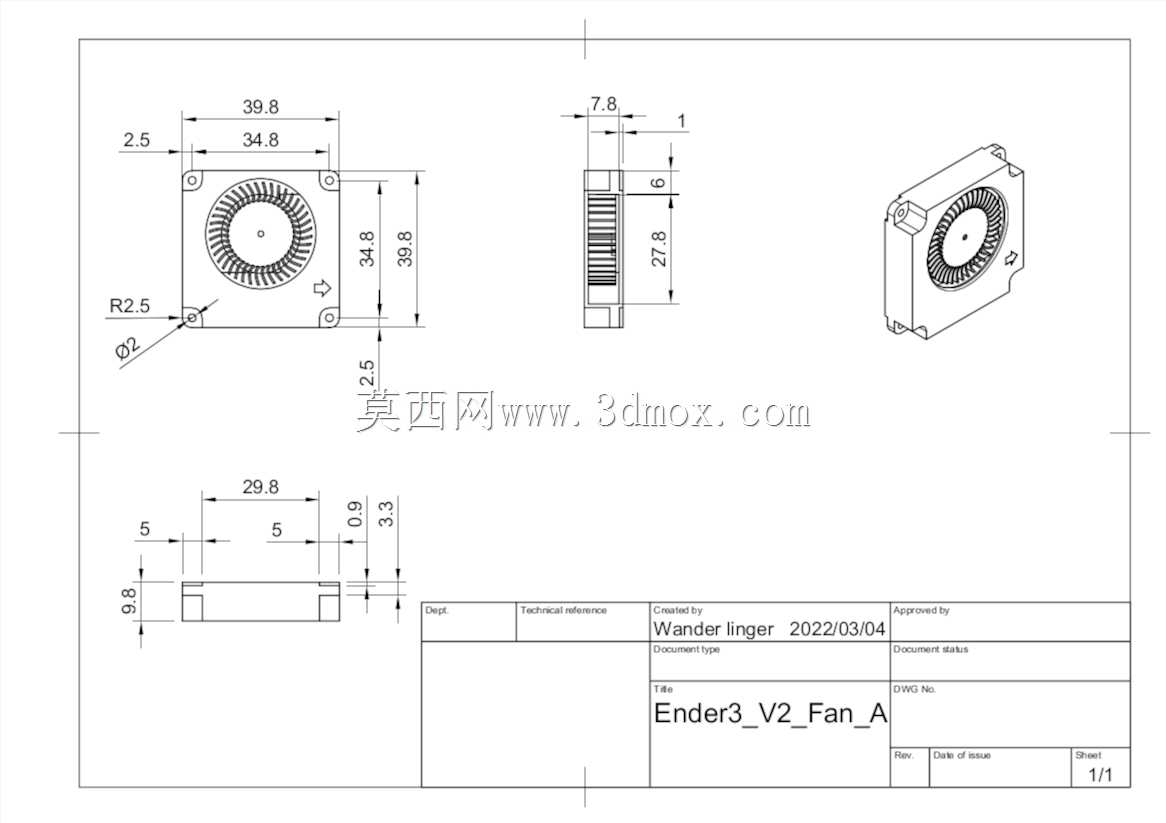

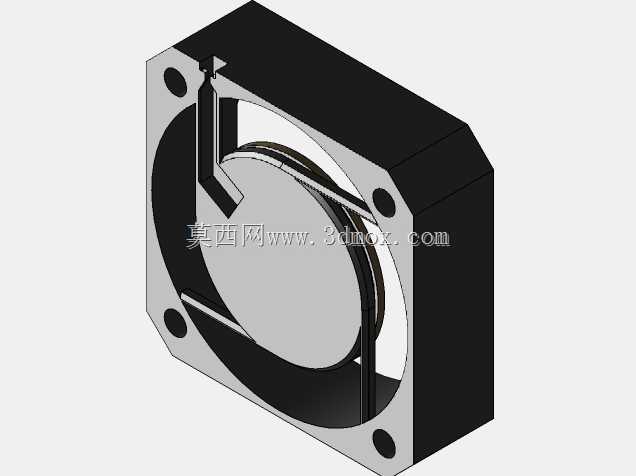

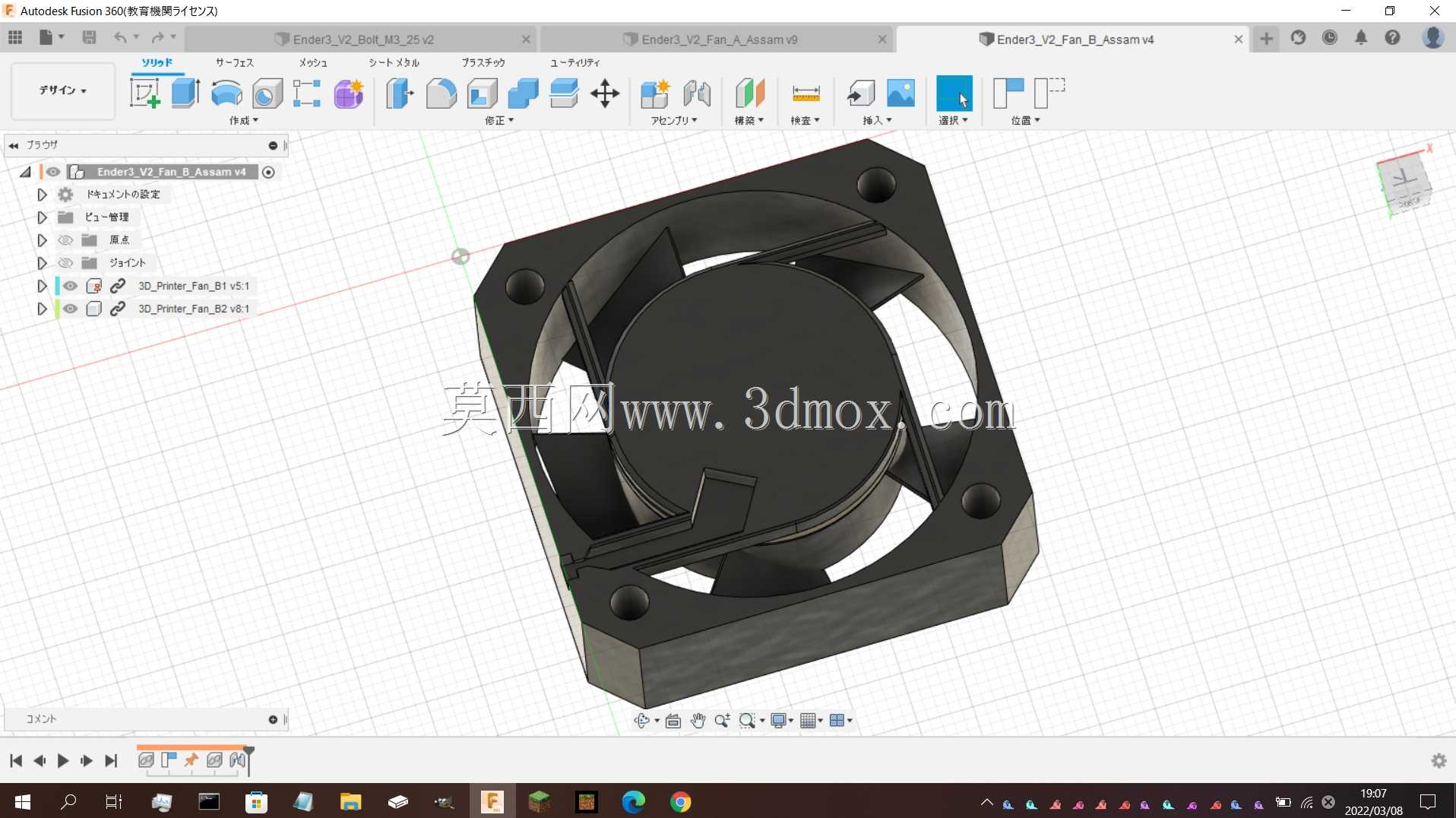

　　从实际应用场景来看，该头部组件覆盖PLA、ABS、PETG等主流FDM打印耗材的加工需求，双散热风扇的布局设计，分别负责近端挤出段的耗材冷却与喉管散热，避免耗材在喉管内提前熔融引发的堵头故障，同时预留了BLTouch自动调平传感器的安装位，可拓展自动调平功能，无需额外打孔改装即可完成功能升级。组件的安装边界完全匹配Ender3 V2的X轴滑车安装孔位，横向安装孔距与原厂滑车完全对齐，纵向总高度控制在原厂喷头的行程范围内，不会触碰到打印热床，也不会超出X轴的左右运动极限，更换时无需调整设备的固件限位参数，直接装配即可完成校准。

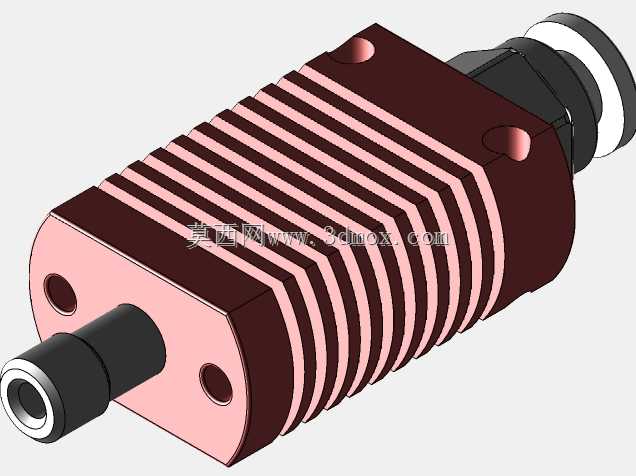

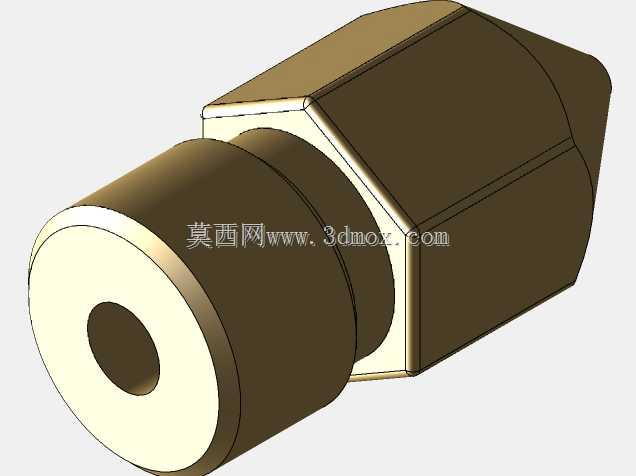

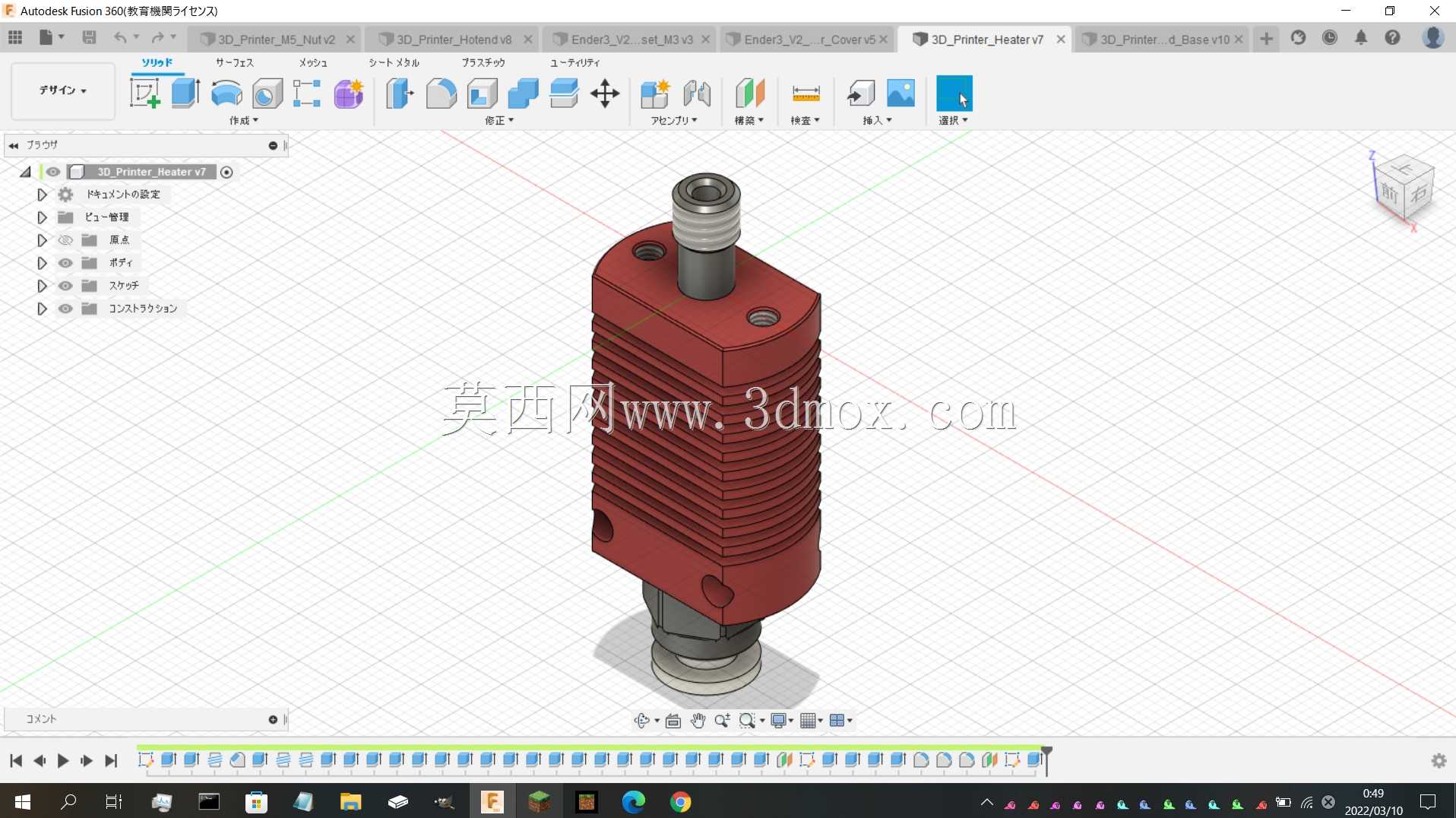

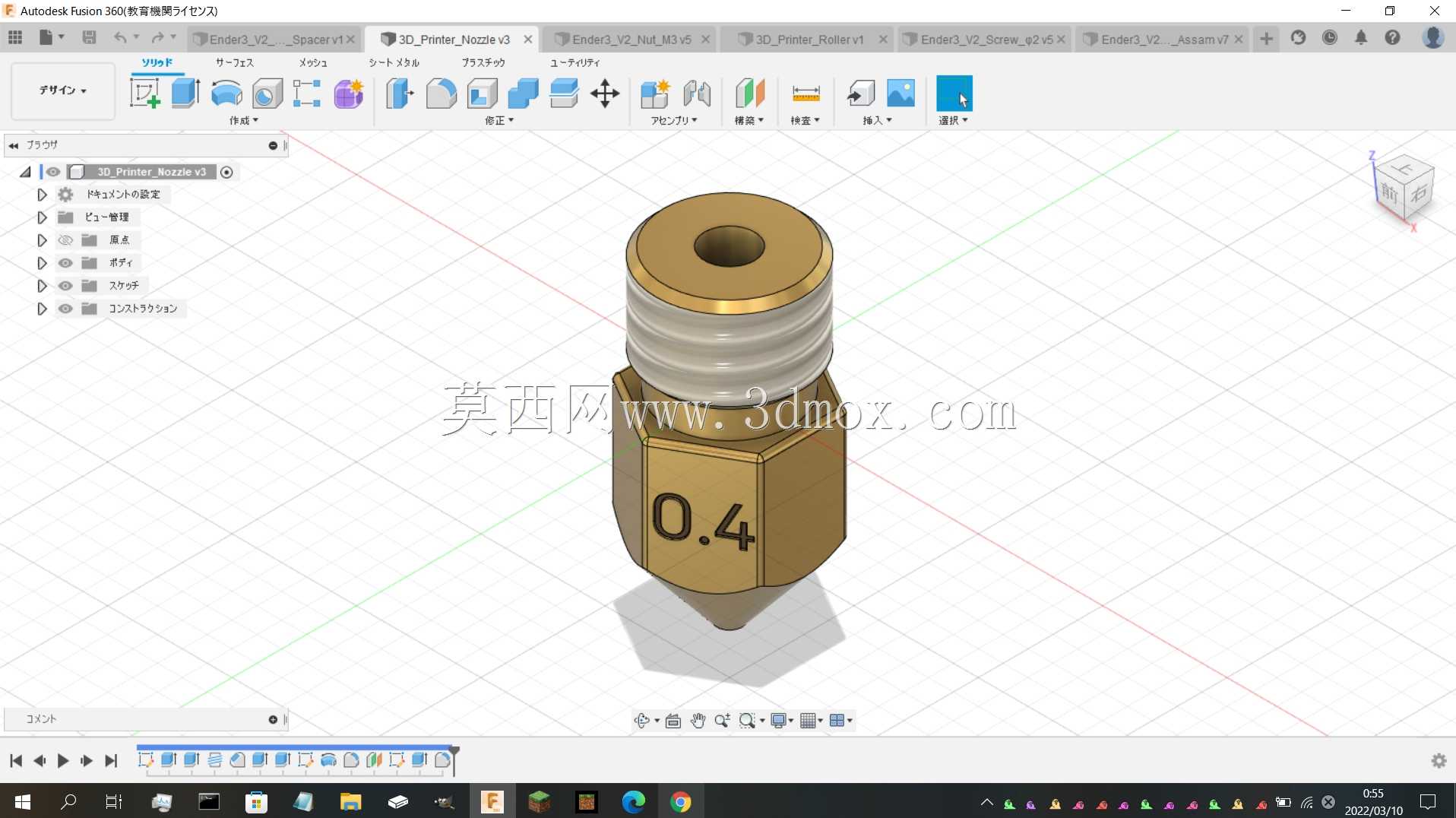

　　设计思路上完全围绕FDM打印的实际故障痛点展开，原厂头部组件的喉管散热不足、挤出轮压合间隙难调整、风扇固定易松动等常见问题，在该结构中都做了针对性优化：挤出机构的安装座采用一体式刚性结构，减少多零件拼接带来的装配公差，挤出轮与从动压轮的同轴度公差控制在0.1mm以内，保证耗材输送过程中不会出现偏磨、打滑的问题；喉管位置采用散热铝块配合双风扇的直吹结构，散热风道直接对准喉管的散热段，将喉管上部温度稳定控制在耗材玻璃化转变温度以下，从结构上降低堵头概率；加热块与喷嘴的连接采用标准M6螺纹接口，兼容市面上绝大多数通用E3D规格的喷嘴配件，后期维护更换配件无需找专用型号，降低使用成本。

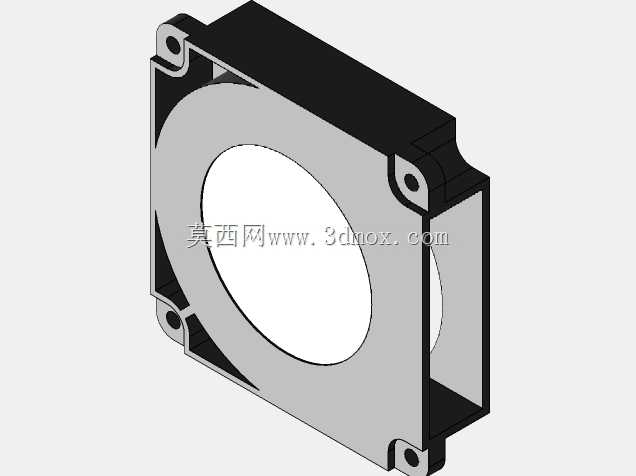

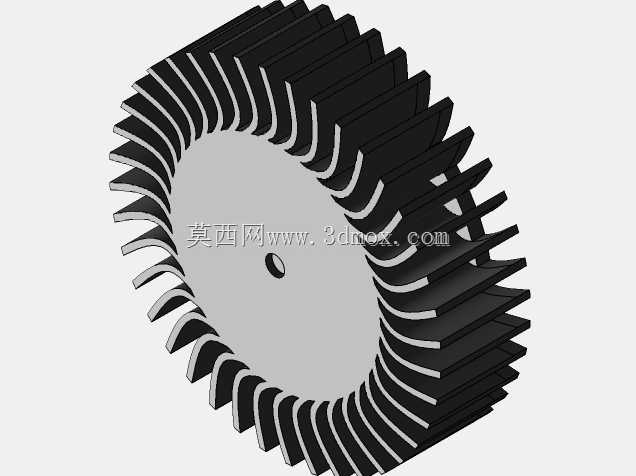

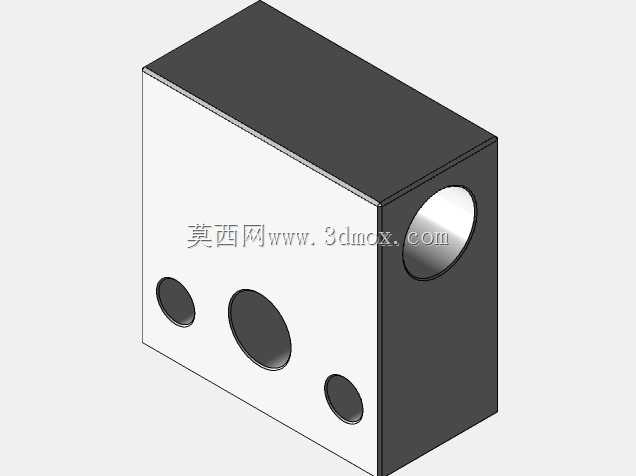

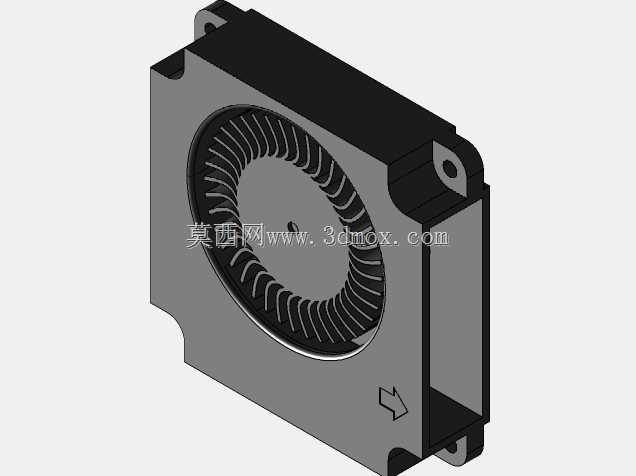

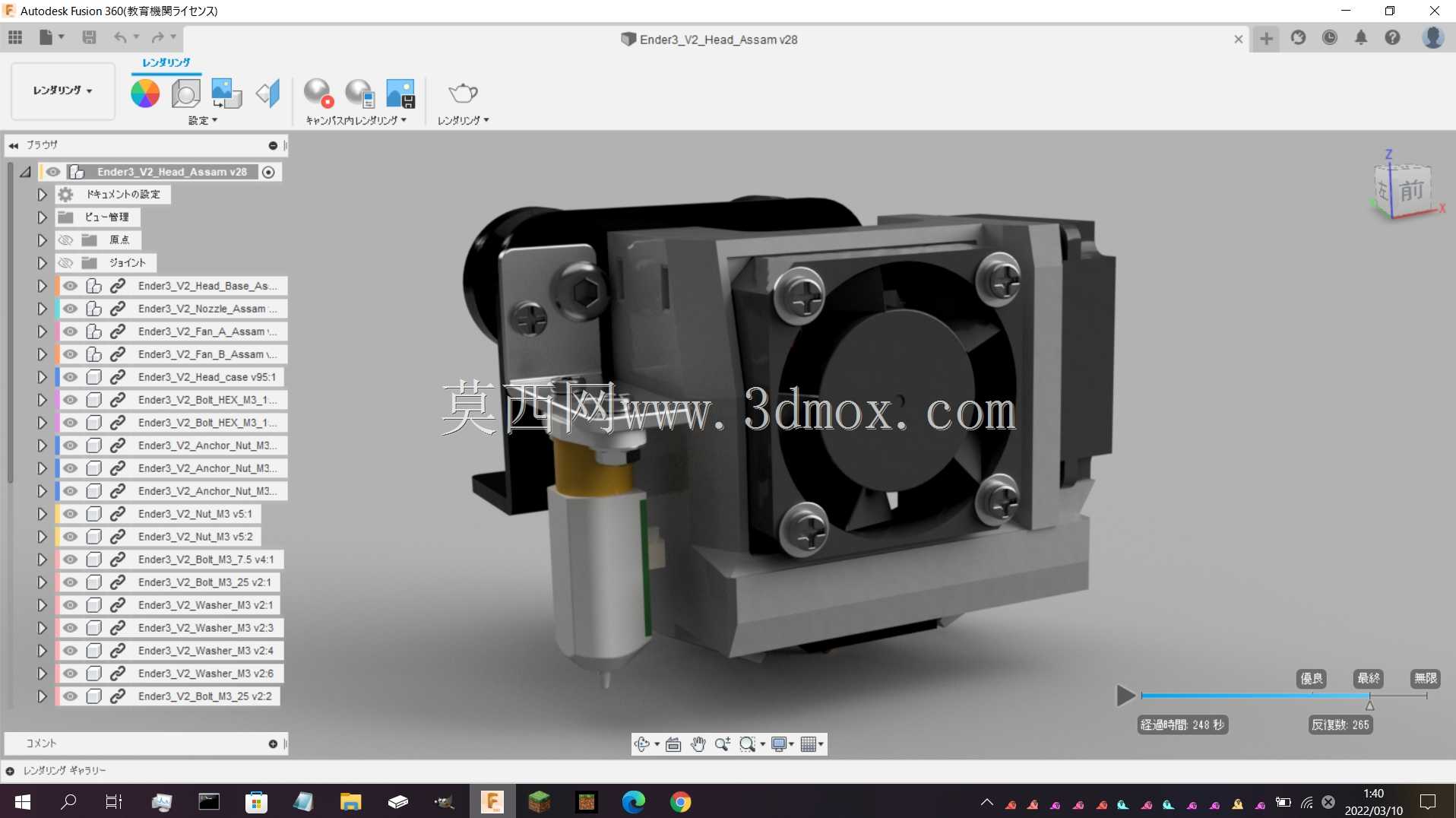

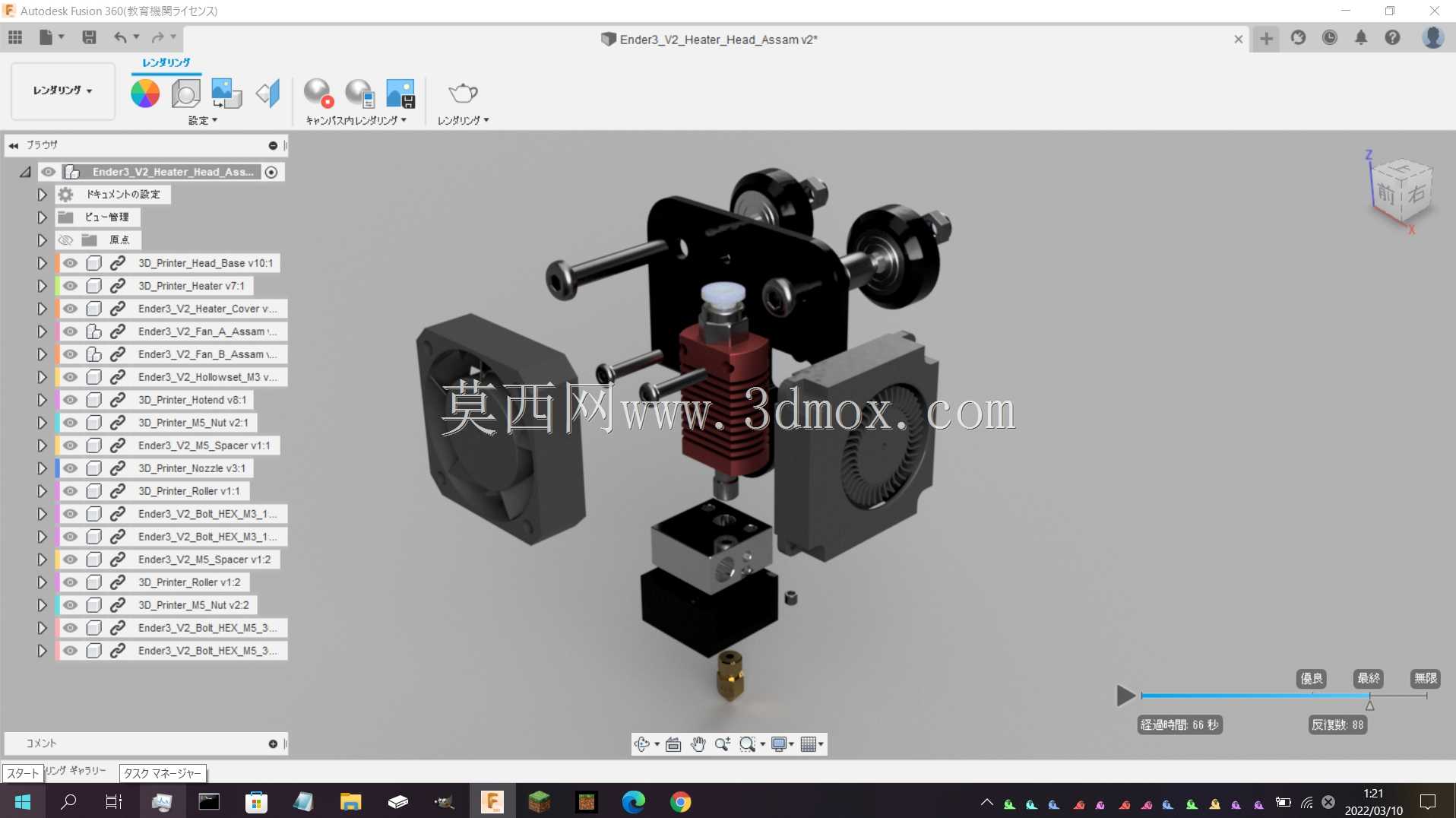

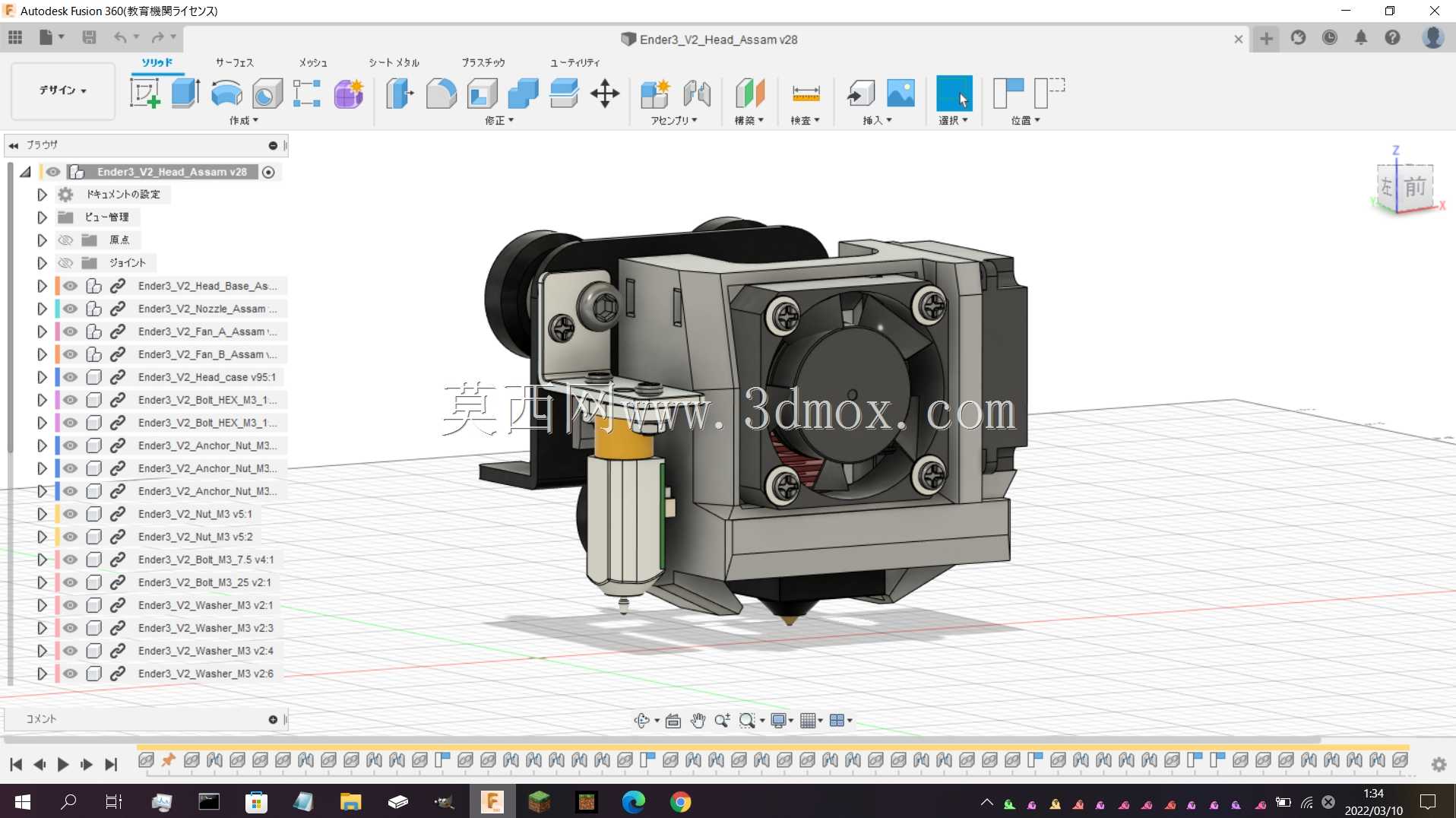

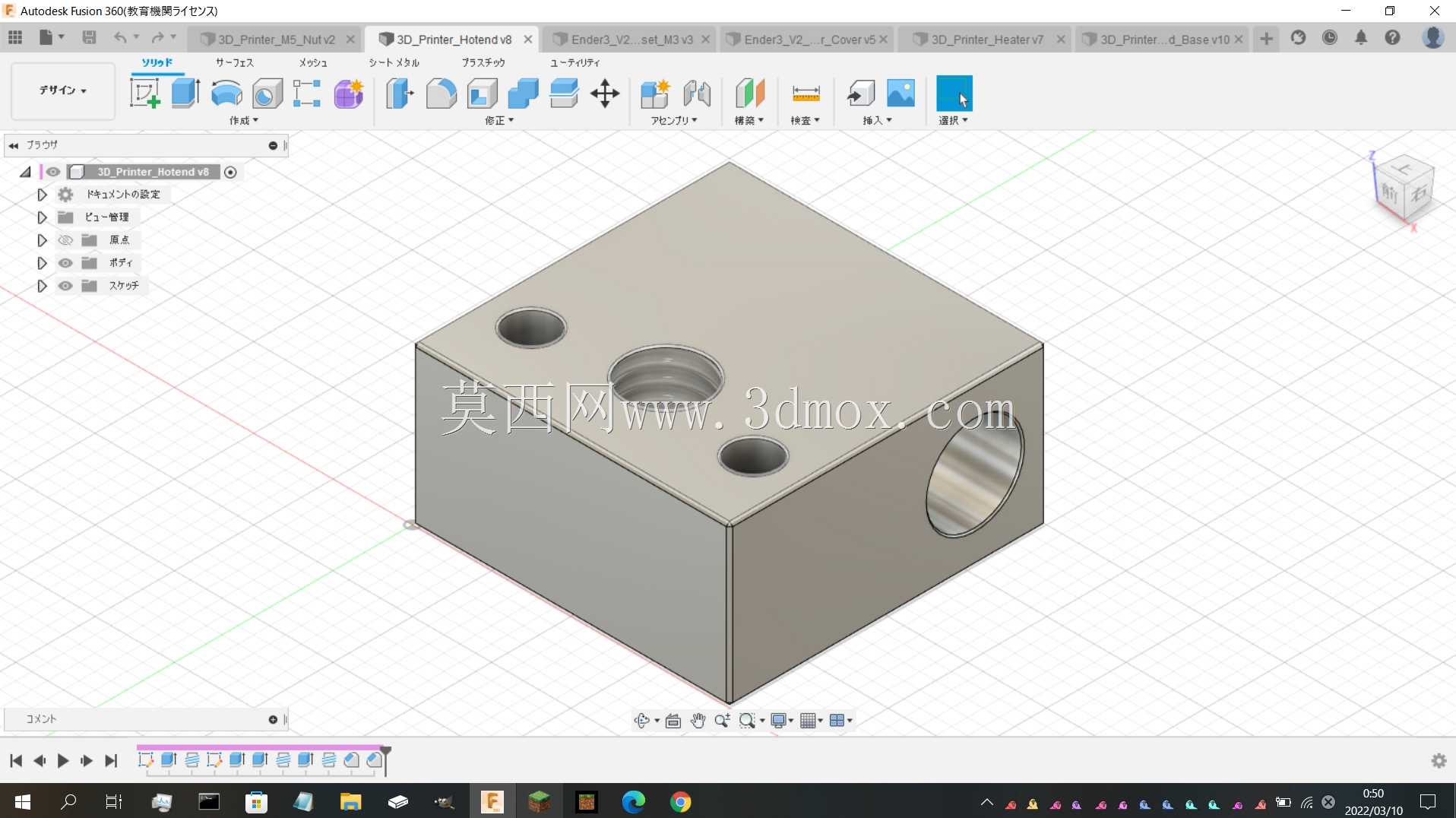

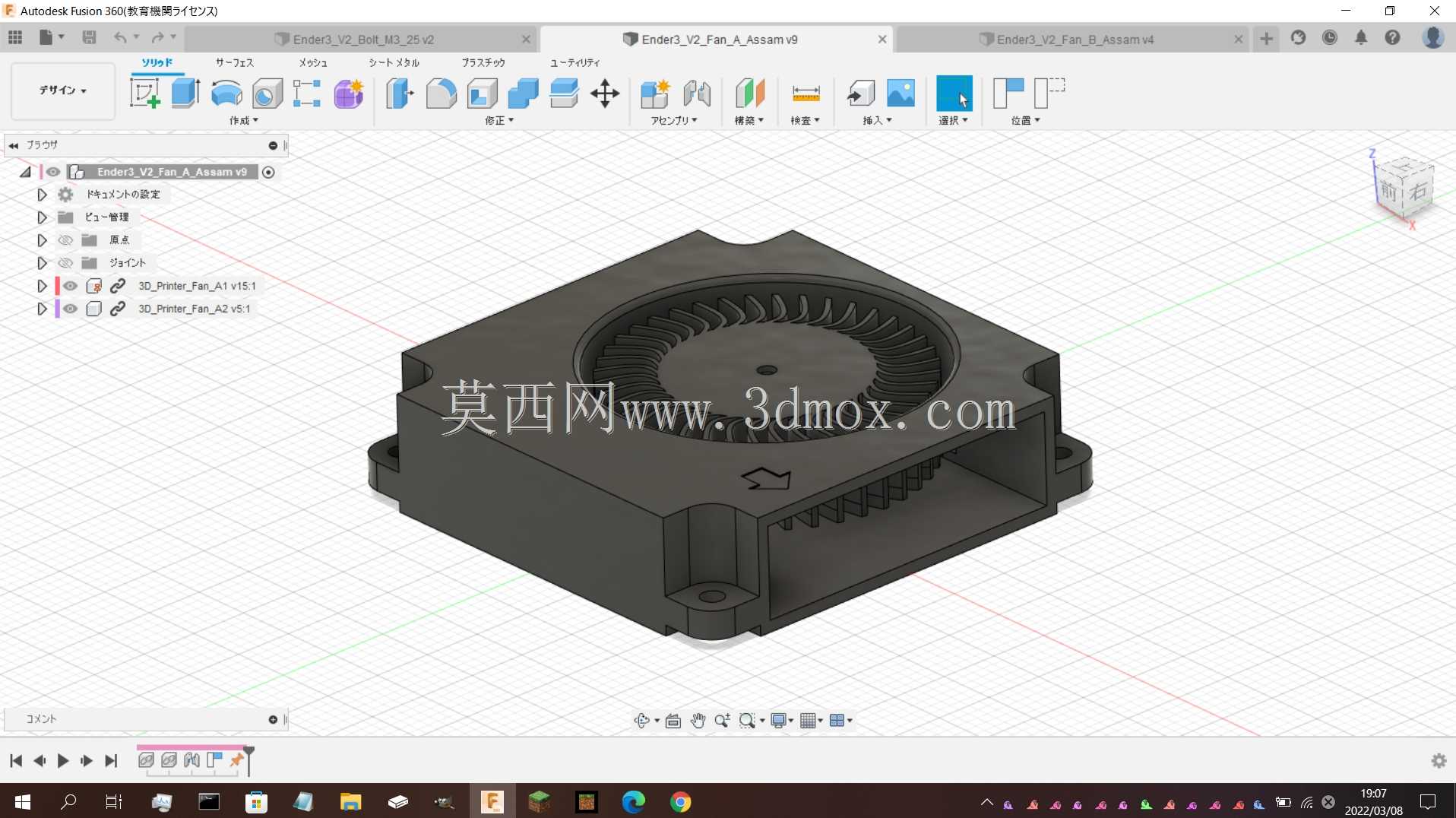

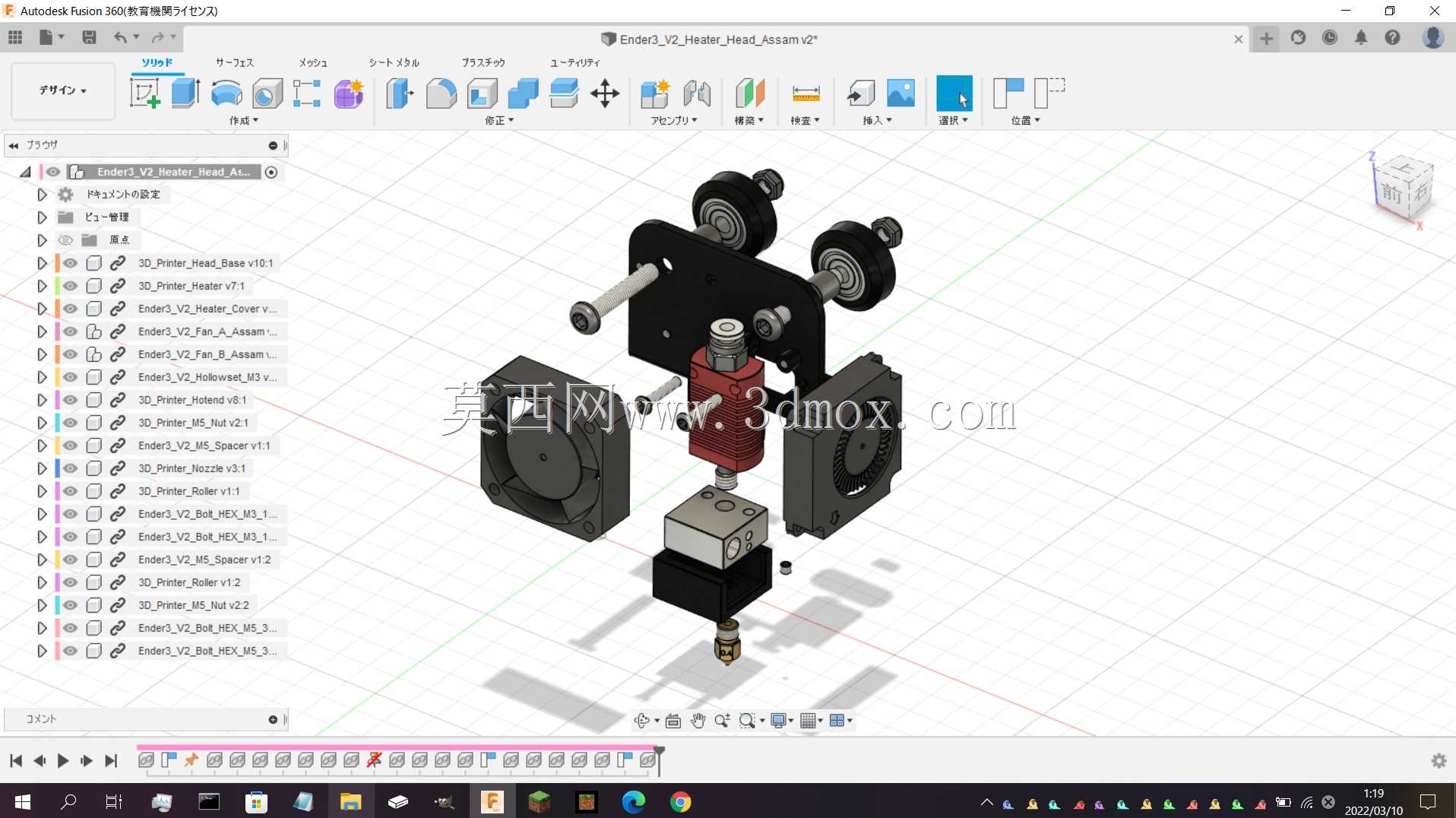

　　结构细节上，组件集成了近端挤出机构、喉管散热模块、加热熔融模块、喷嘴、双侧散热风扇、X轴滑车连接座几个核心部分，各零件的装配间隙经过实际打印验证，挤出轮的送丝路径与喉管进料口完全同轴，耗材从进入挤出轮到进入喷嘴的路径无弯折死角，送丝阻力控制在极低水平，即使是回抽动作频繁的高速打印场景，也不会出现送丝卡顿、断料的问题。风扇的固定采用嵌入式卡槽加螺丝锁紧的双重固定方式，长期运行的振动环境下不会出现风扇移位、风道偏移的问题，散热效率长期稳定。加热块的热敏电阻与加热棒安装孔采用紧配公差，配合耐高温导热硅脂填充间隙，温度检测误差控制在±1℃以内，保证熔融温度的稳定性，避免温度波动带来的打印层厚不均、拉丝等质量问题。

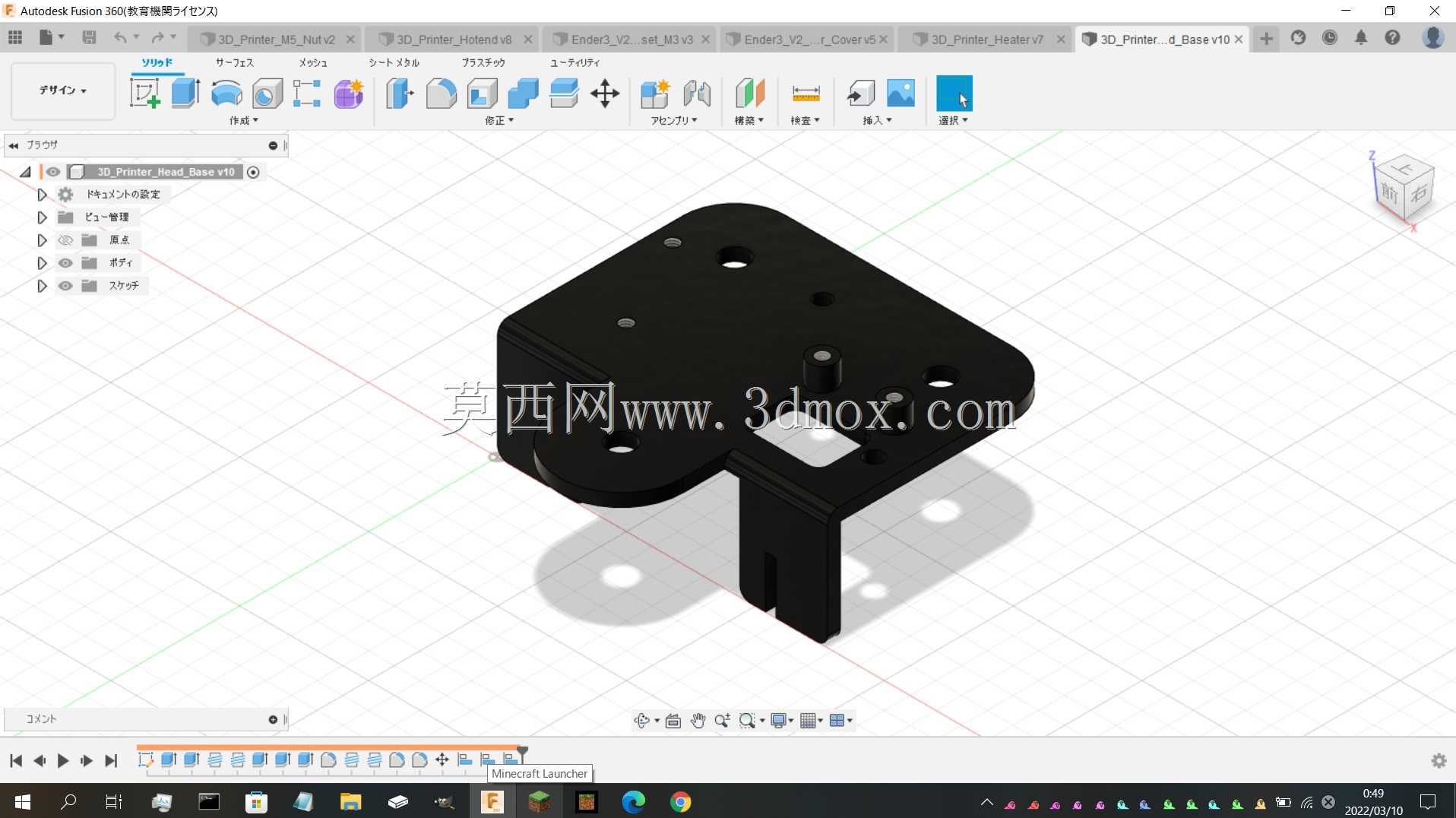

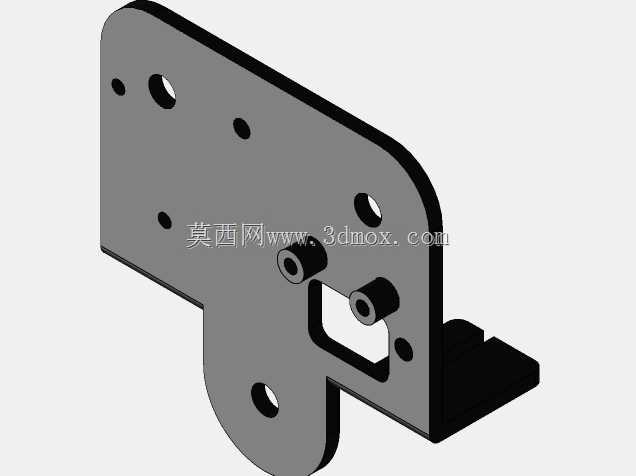

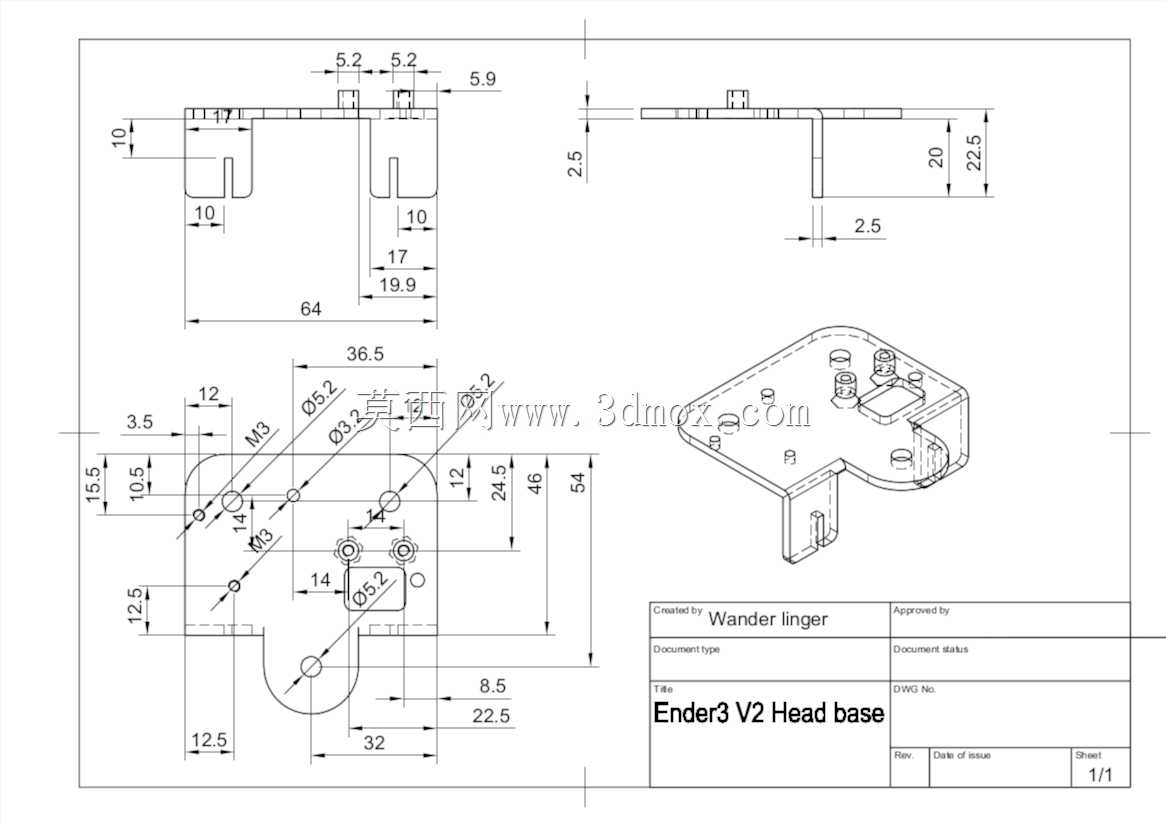

　　实际装配过程中，各零件的定位基准统一以X轴滑车安装面为基准，所有安装孔的位置度公差满足3D打印零件的加工精度要求，即使采用PLA材料打印结构件，也能满足装配精度需求，无需二次打磨修整即可完成组装。组件的走线槽位做了预留，加热棒、热敏电阻、风扇的线材可顺着安装座的走线槽排布到拖链内，不会在X轴运动过程中出现线材剐蹭、拉扯的问题，长期运行的线材可靠性更高。对于DIY改装用户来说，该结构的所有安装尺寸都做了公开适配，可根据自身需求调整挤出轮的压合力度、更换不同规格的喷嘴、调整风扇的转速参数，无需重新设计整体结构即可完成个性化改装，大幅降低改装的设计成本与试错成本。
