Ender3V2双鼓风加热器端盖结构设计

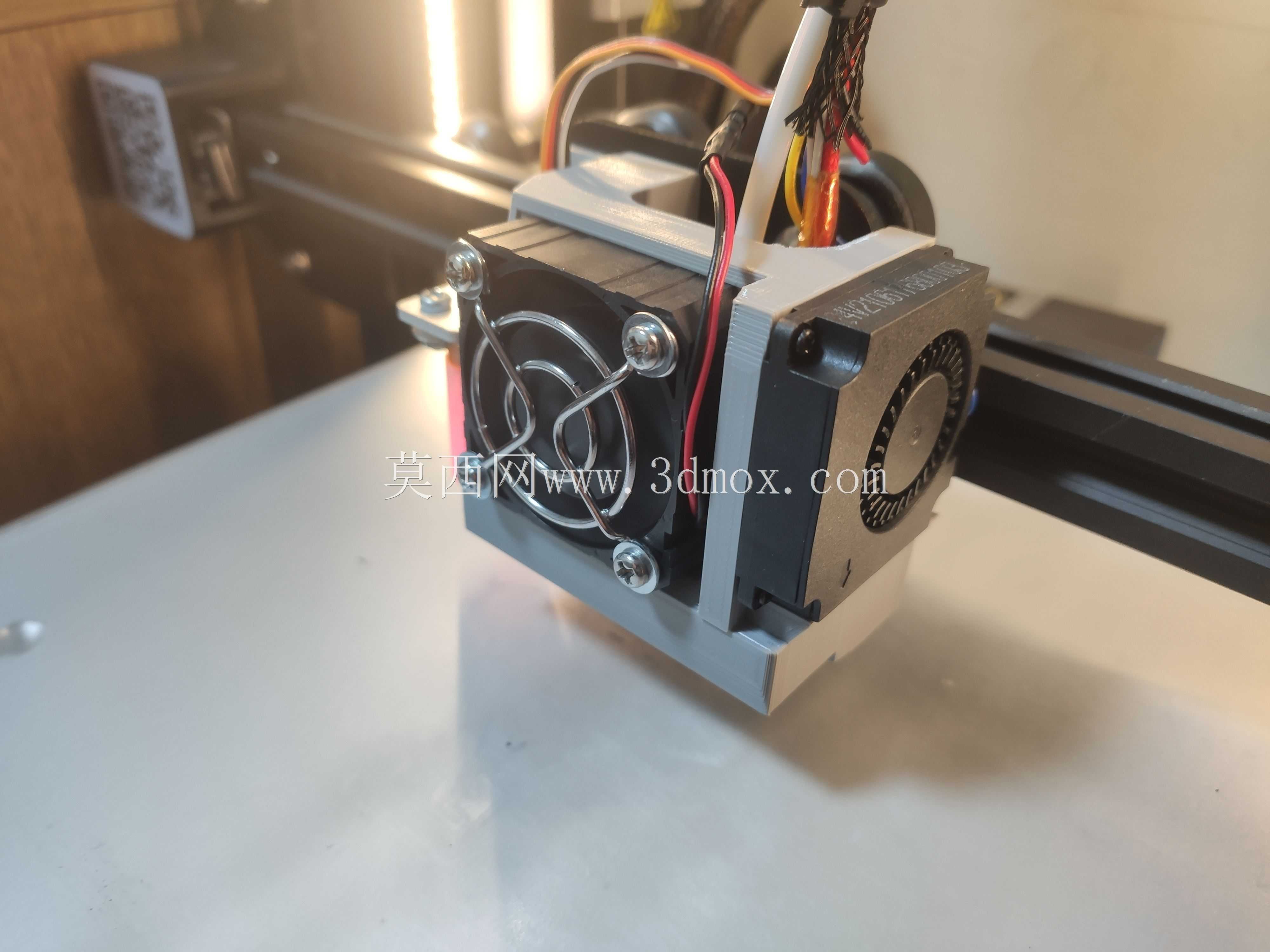

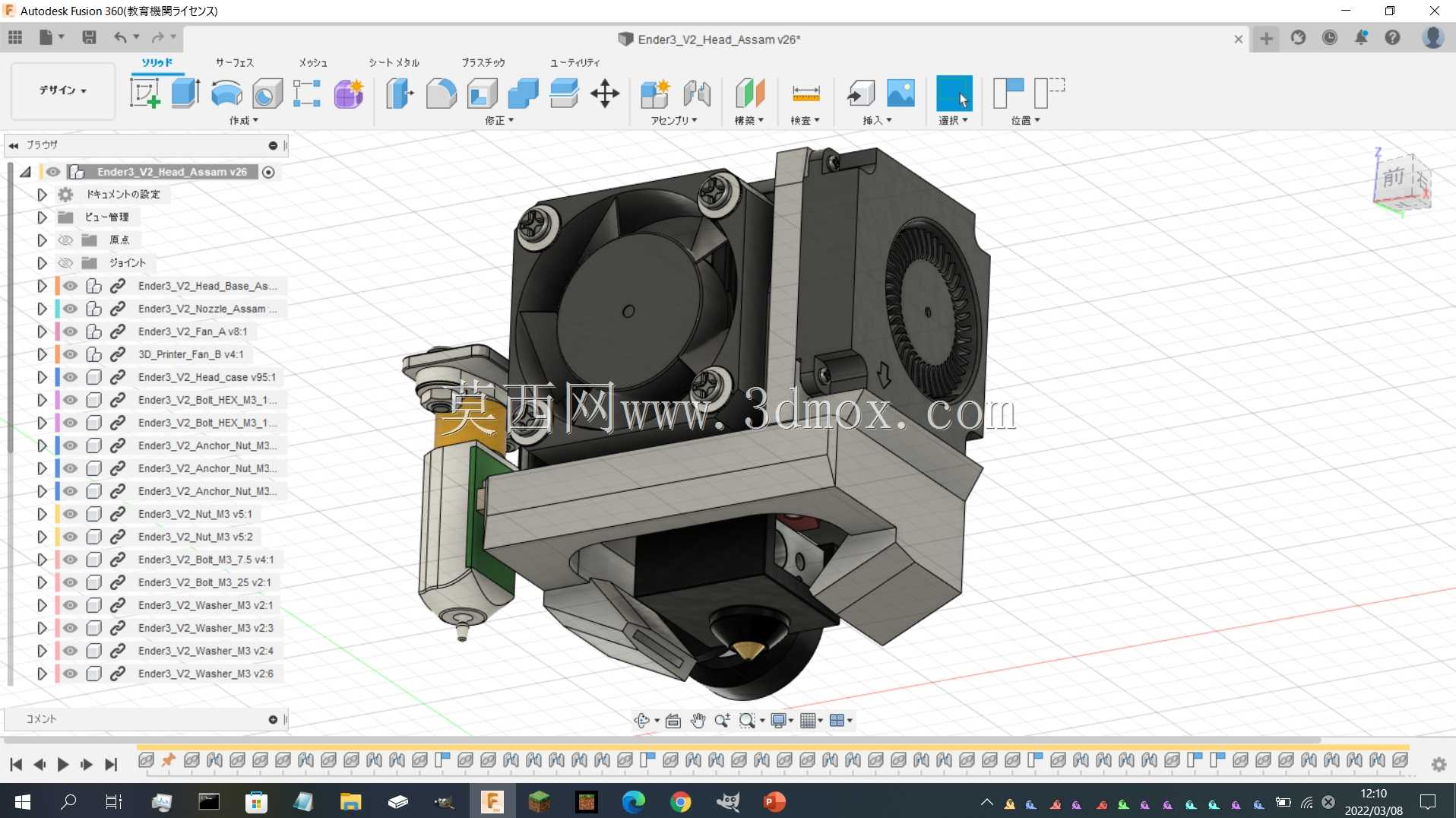

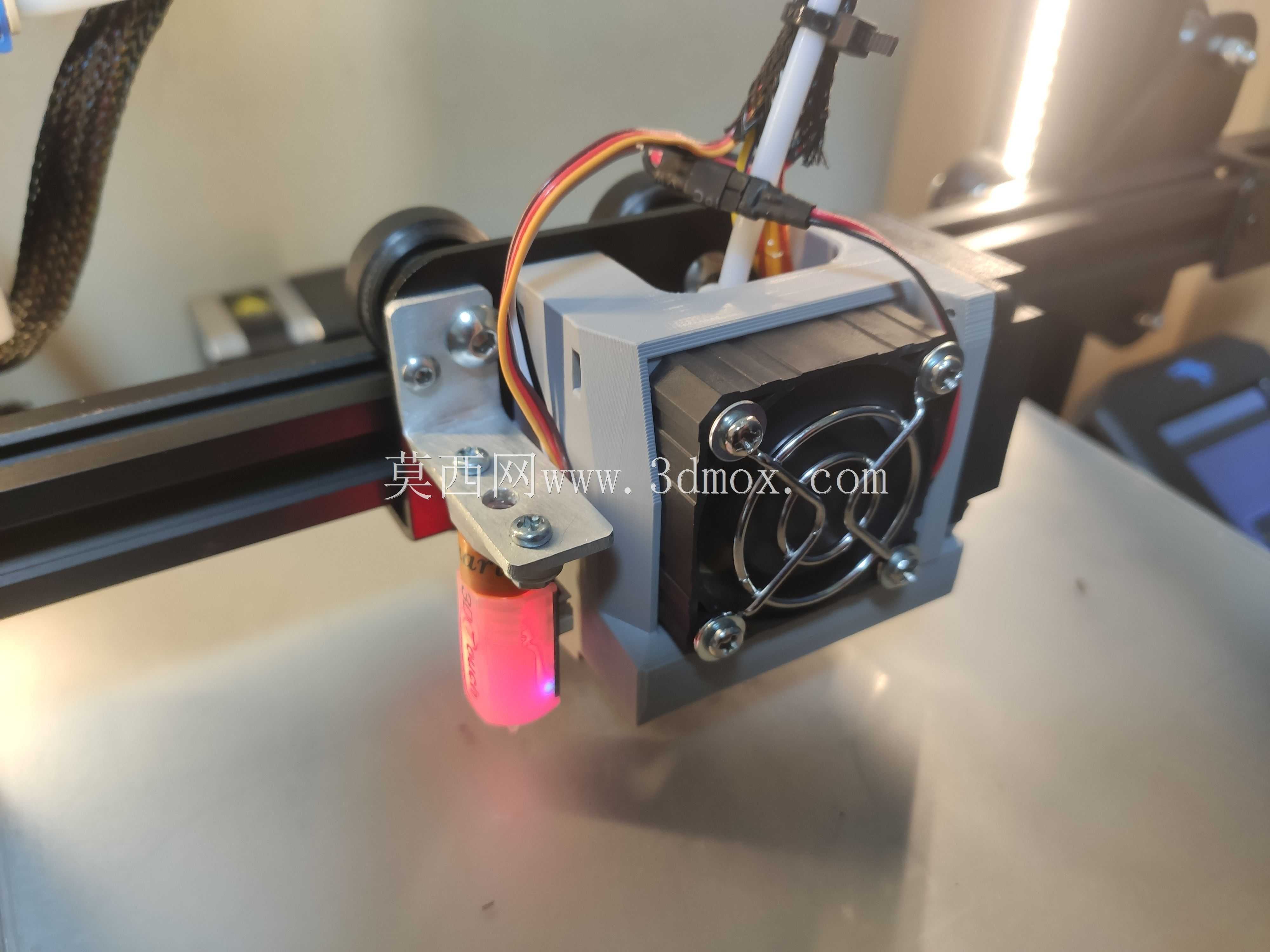

　　这款适配Ender3 V2设备的加热器端盖，核心应用场景是桌面级FDM熔融沉积成型3D打印机的热端挤出总成区域，主要承担热端散热风道约束、加热块与热敏线等线束规整、运动部件防护三类核心用途。日常打印作业中，热端加热块持续维持200℃上下的熔融温度，近端的步进挤出电机、送丝齿轮需要维持在50℃以下的工作温度才能避免送丝打滑、 PLA耗材提前软化堵头的问题，原厂端盖的单风道设计在长时间连续打印、高速打印工况下，容易出现散热气流分散、近端散热不足的问题，这款端盖的双鼓风机布局正是针对该痛点做的结构优化。

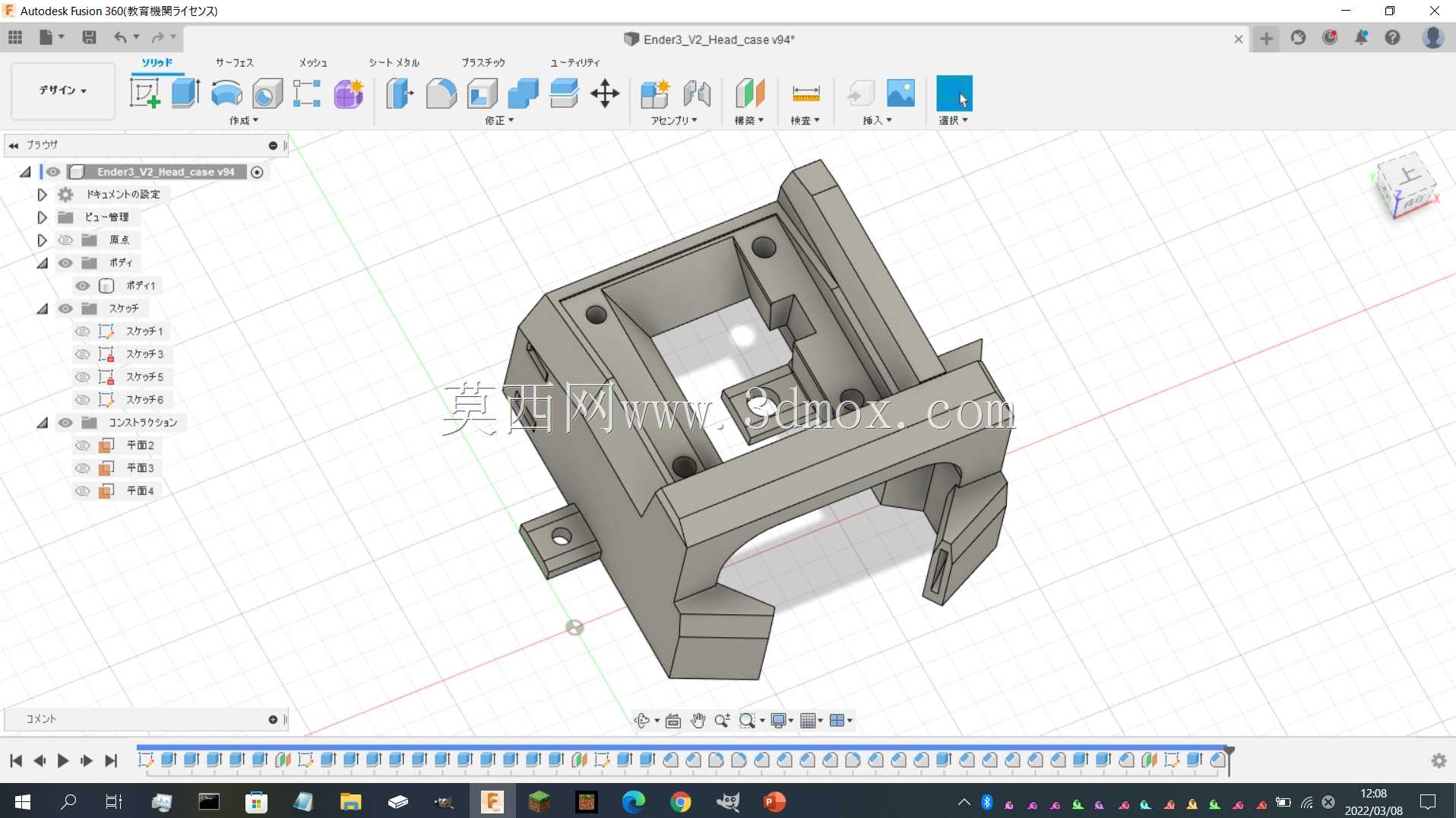

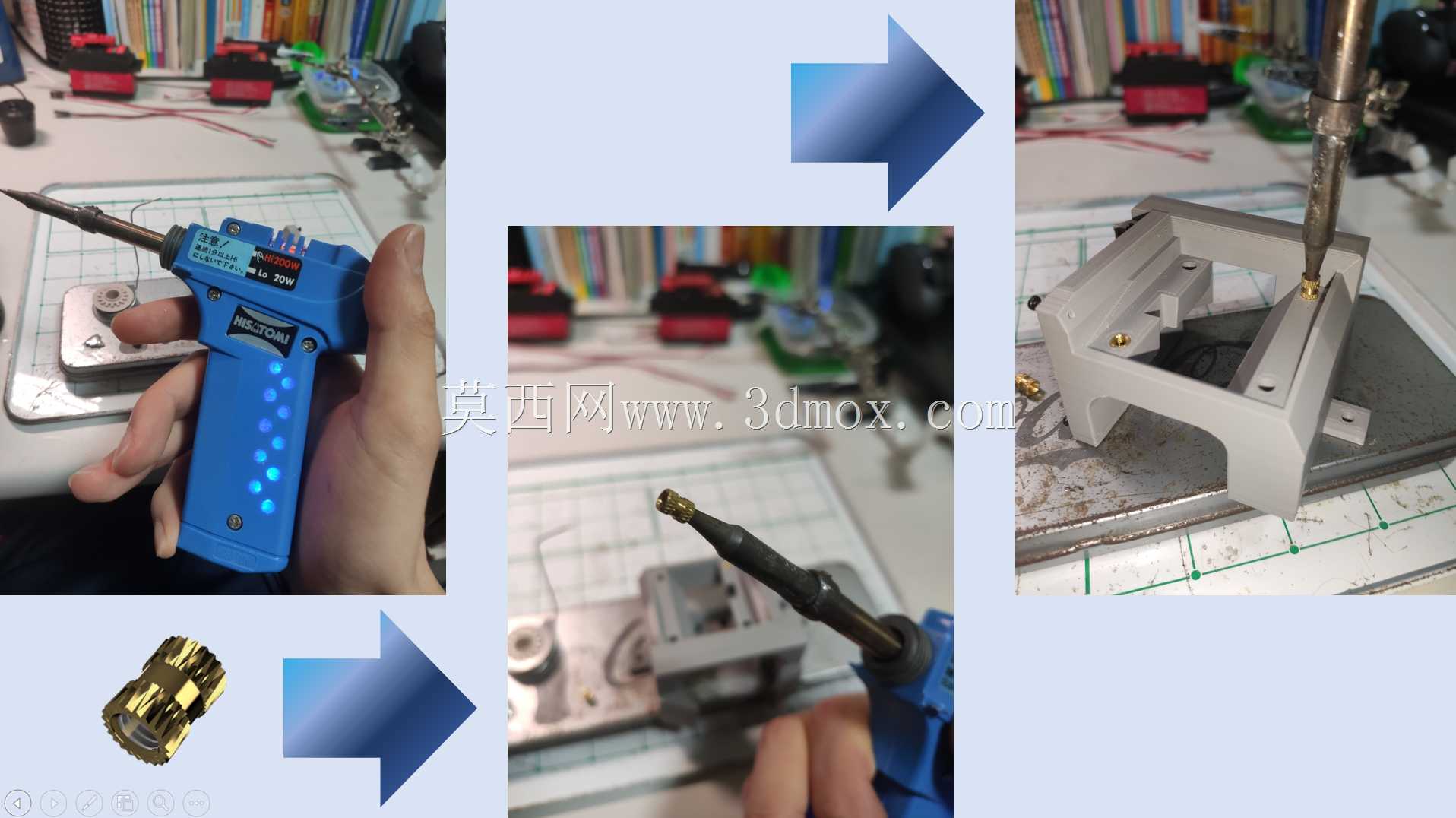

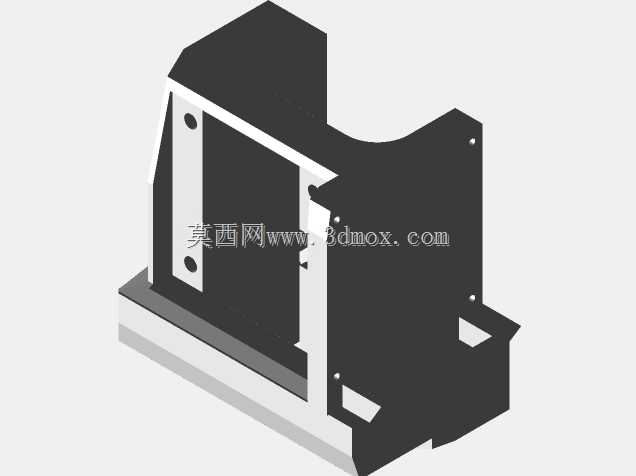

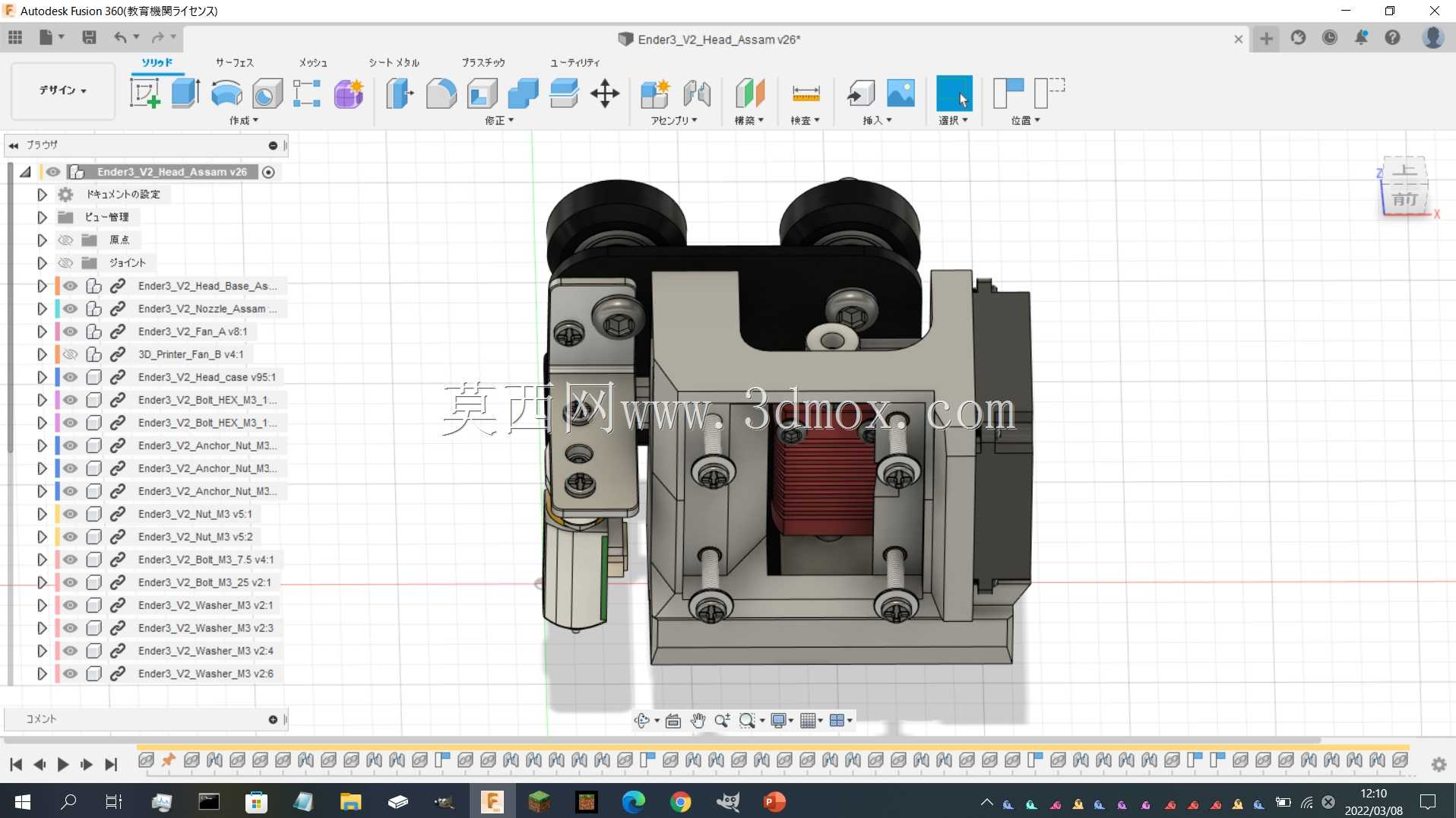

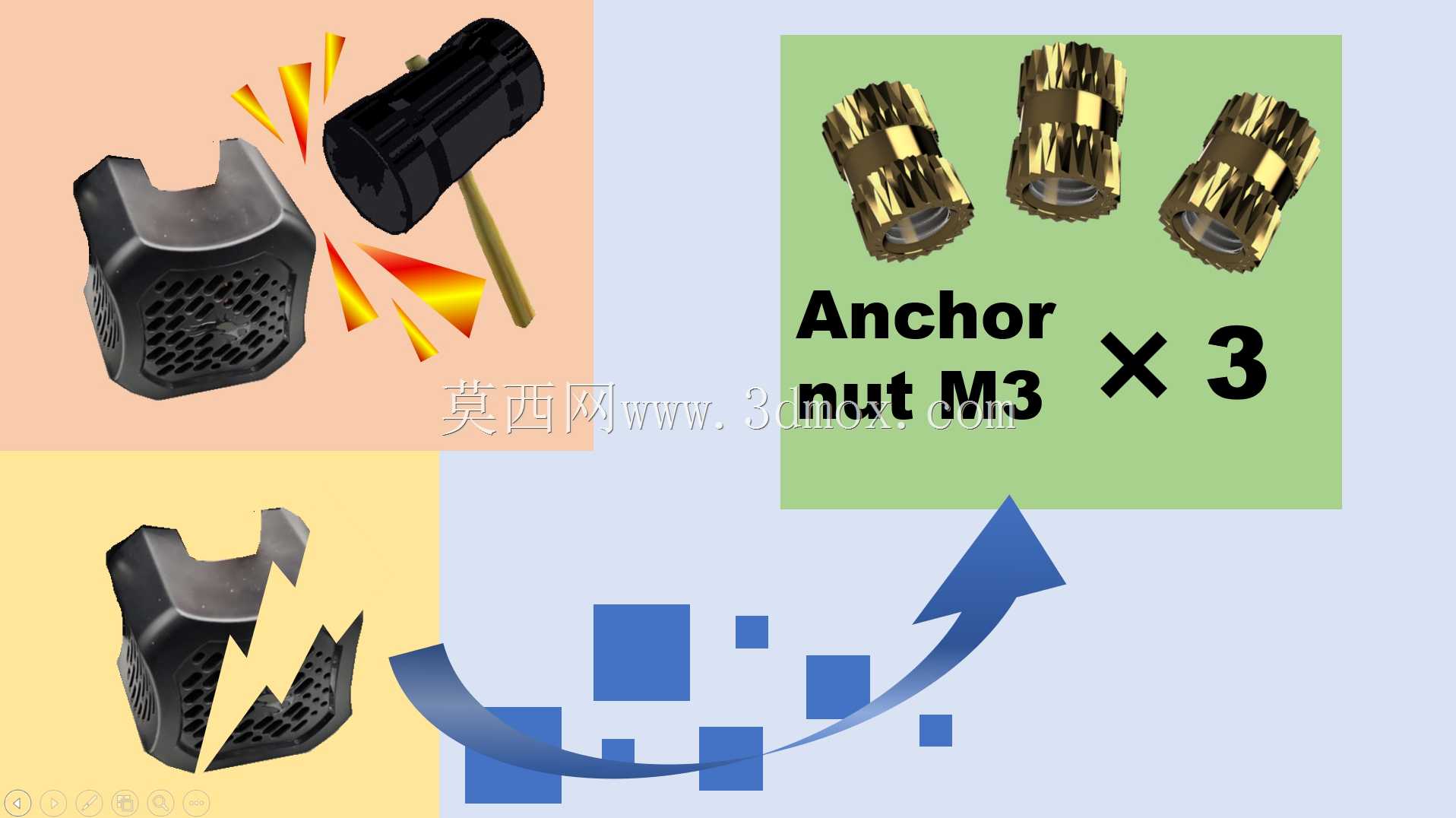

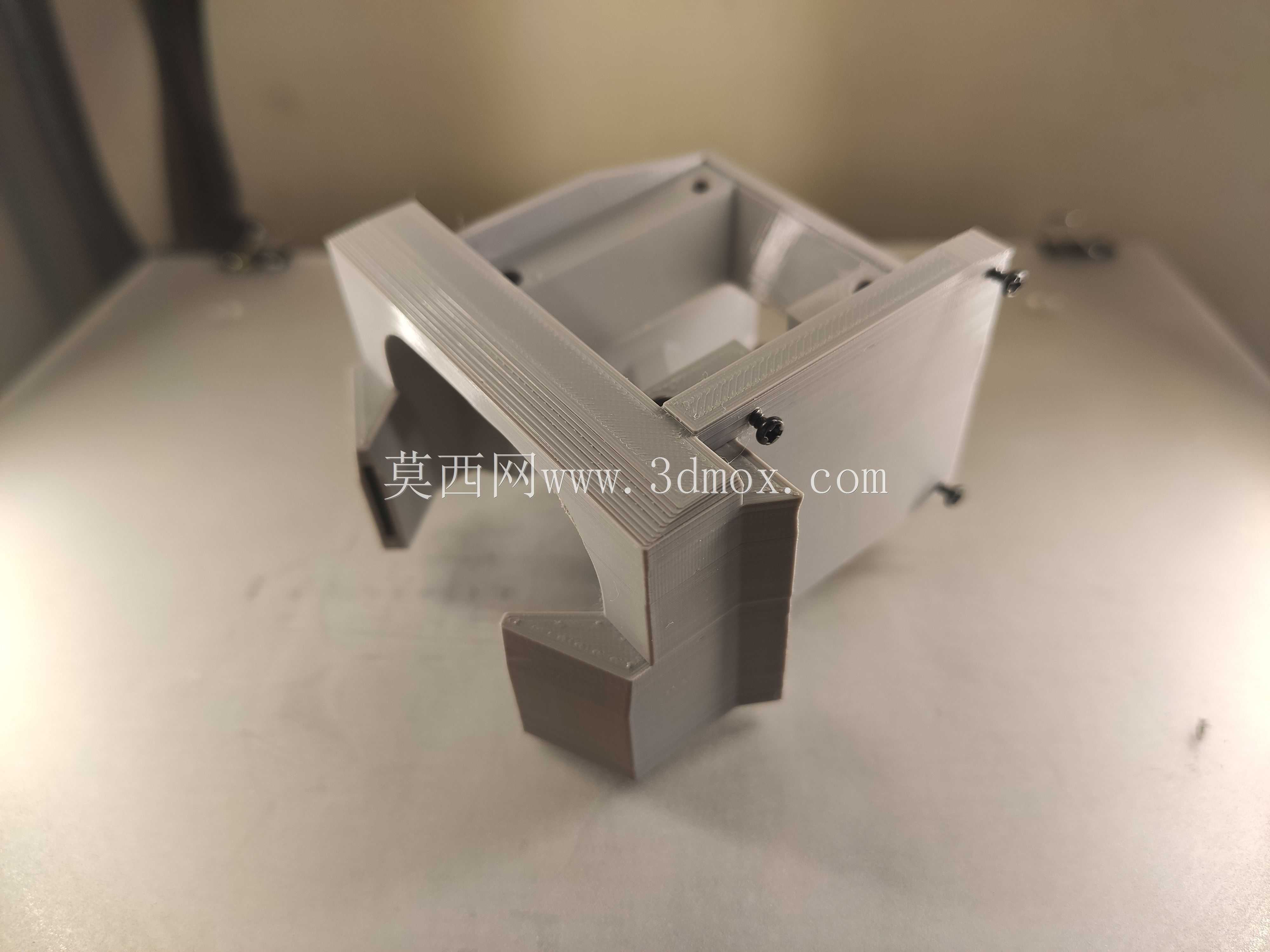

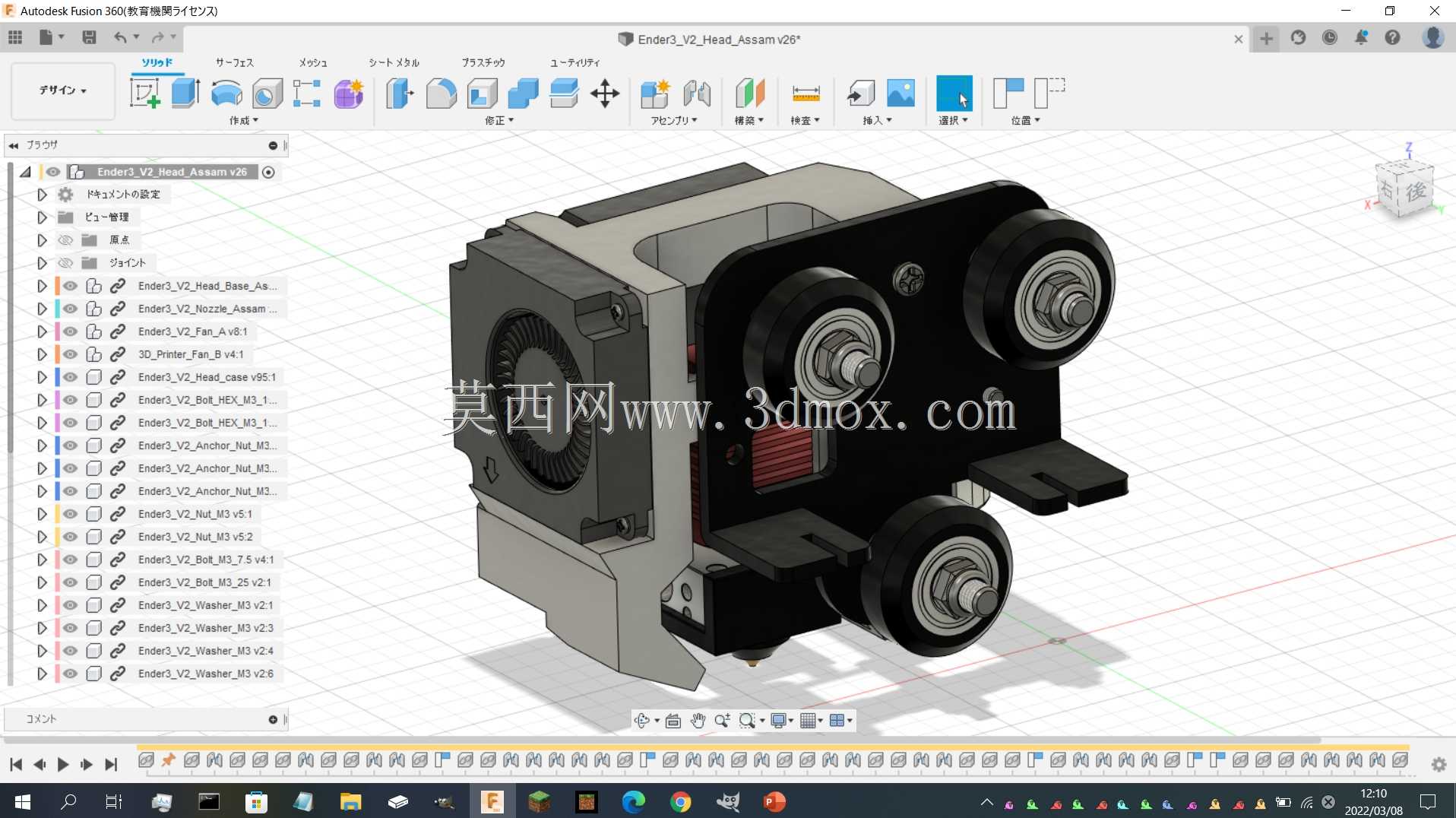

　　从设计思路上看，端盖做了两种安装适配结构，分别对应使用M3锚定螺母的安装场景，以及仅使用普通M3螺母的安装场景——前者需要拆除原厂端盖的对应限位结构，通过锚定螺母实现更高的安装同轴度，适合对热端装配精度要求高的高速打印工况；后者不需要破坏原厂安装位的结构，直接替换原厂端盖即可完成装配，适配日常打印的快速改装需求。两种结构的风道内壁都做了渐缩式导流设计，将鼓风机输出的气流精准导向挤出电机的散热鳍片、喉管散热段两个核心散热区域，避免气流无意义散逸到打印平台区域造成成型件翘曲。

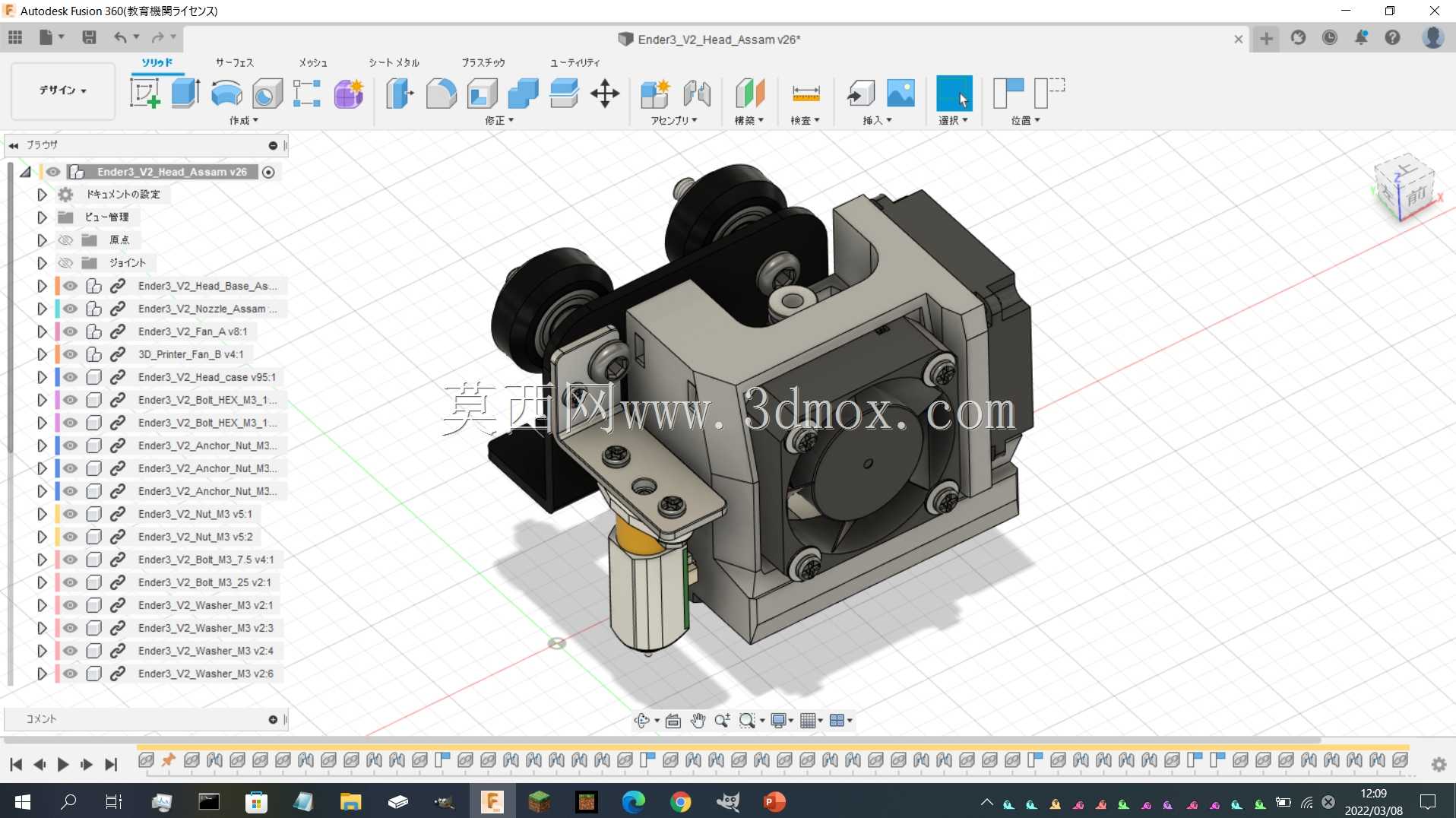

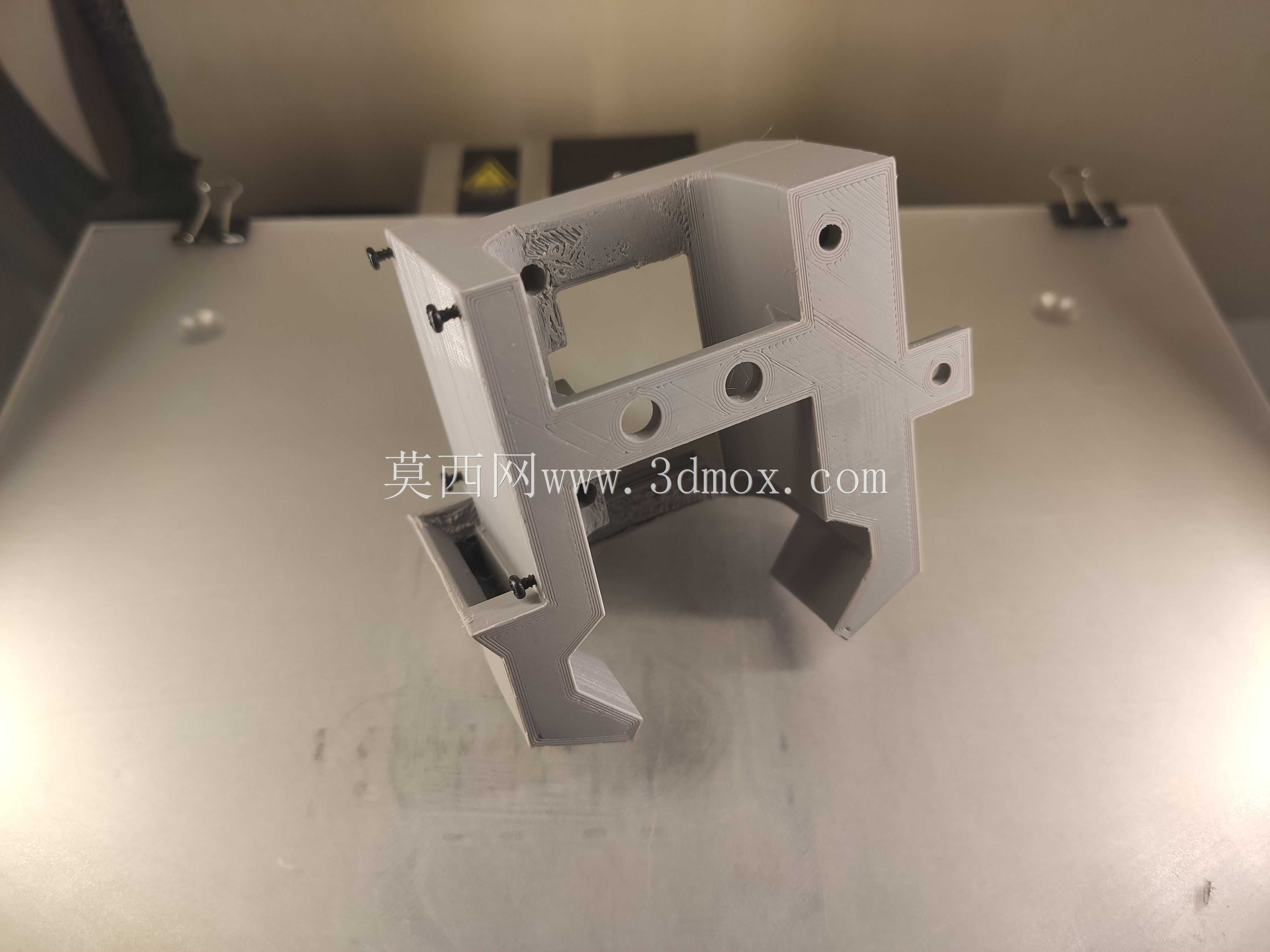

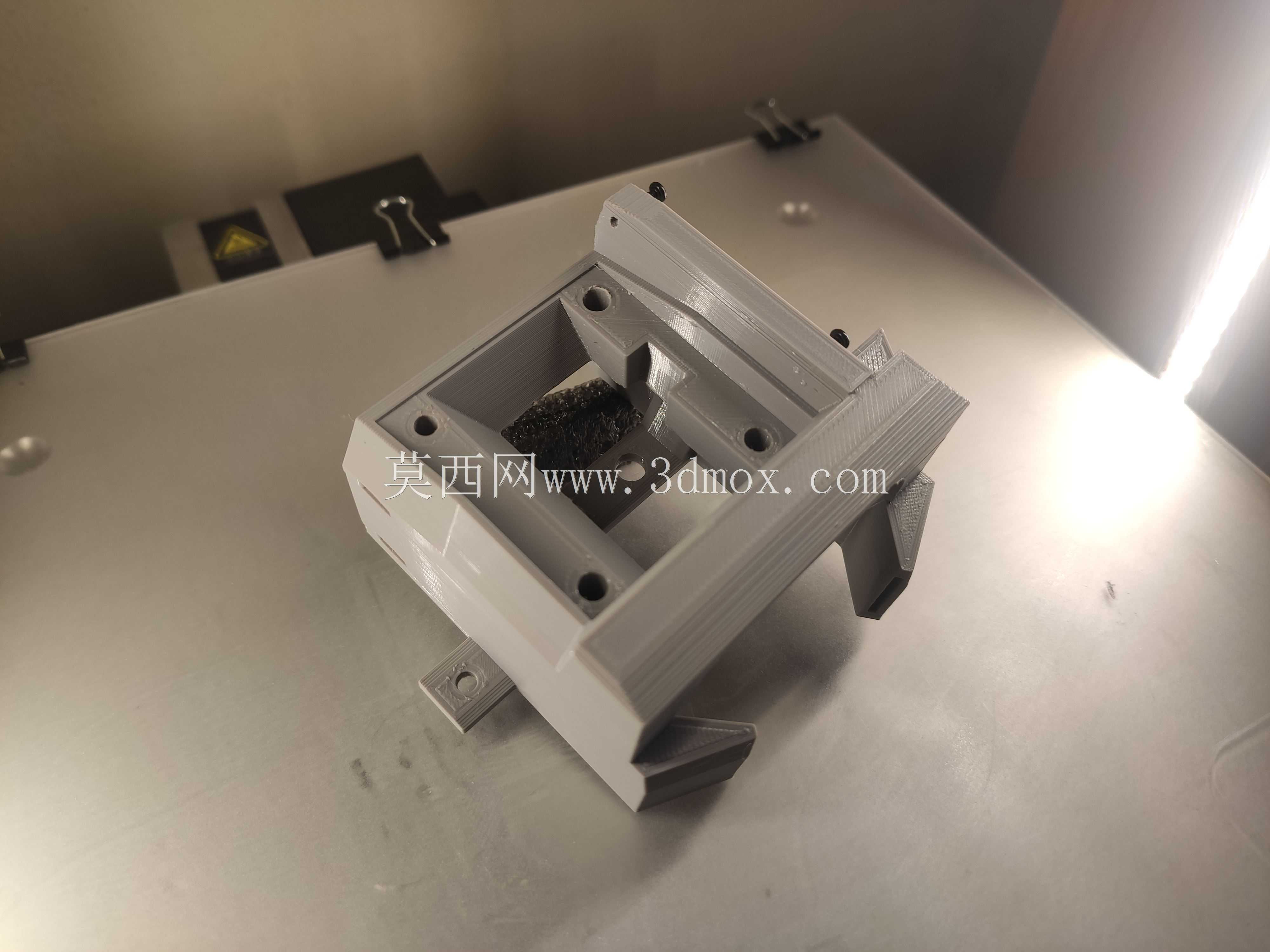

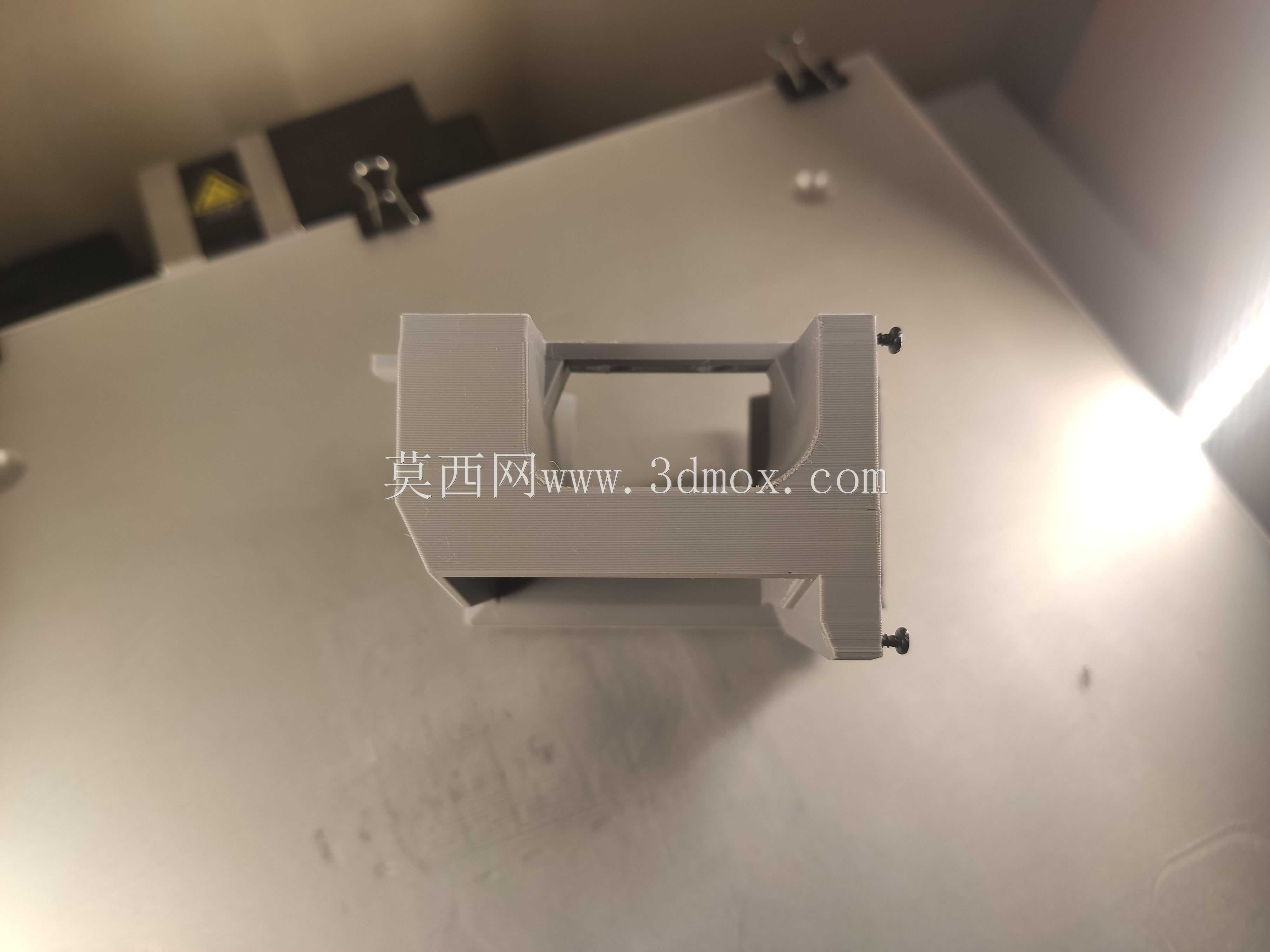

　　安装边界方面，端盖的整体外轮廓完全匹配Ender3 V2的X轴滑车安装位，横向宽度不超出滑车原有外沿，不会在X轴运动到左右限位时与机架型材发生干涉；纵向预留了足够的热端风扇、自动调平传感器的安装空间，装配时不需要调整原有BLTouch等调平配件的安装高度，也不会遮挡热敏电阻、加热棒的走线出口。端盖的壁厚设计兼顾了3D打印成型的工艺性与结构强度，常规PLA、PETG耗材打印时，1.2mm壁厚即可满足日常使用的抗磕碰需求，不需要额外做加强筋结构就能避免拆装时的断裂问题。

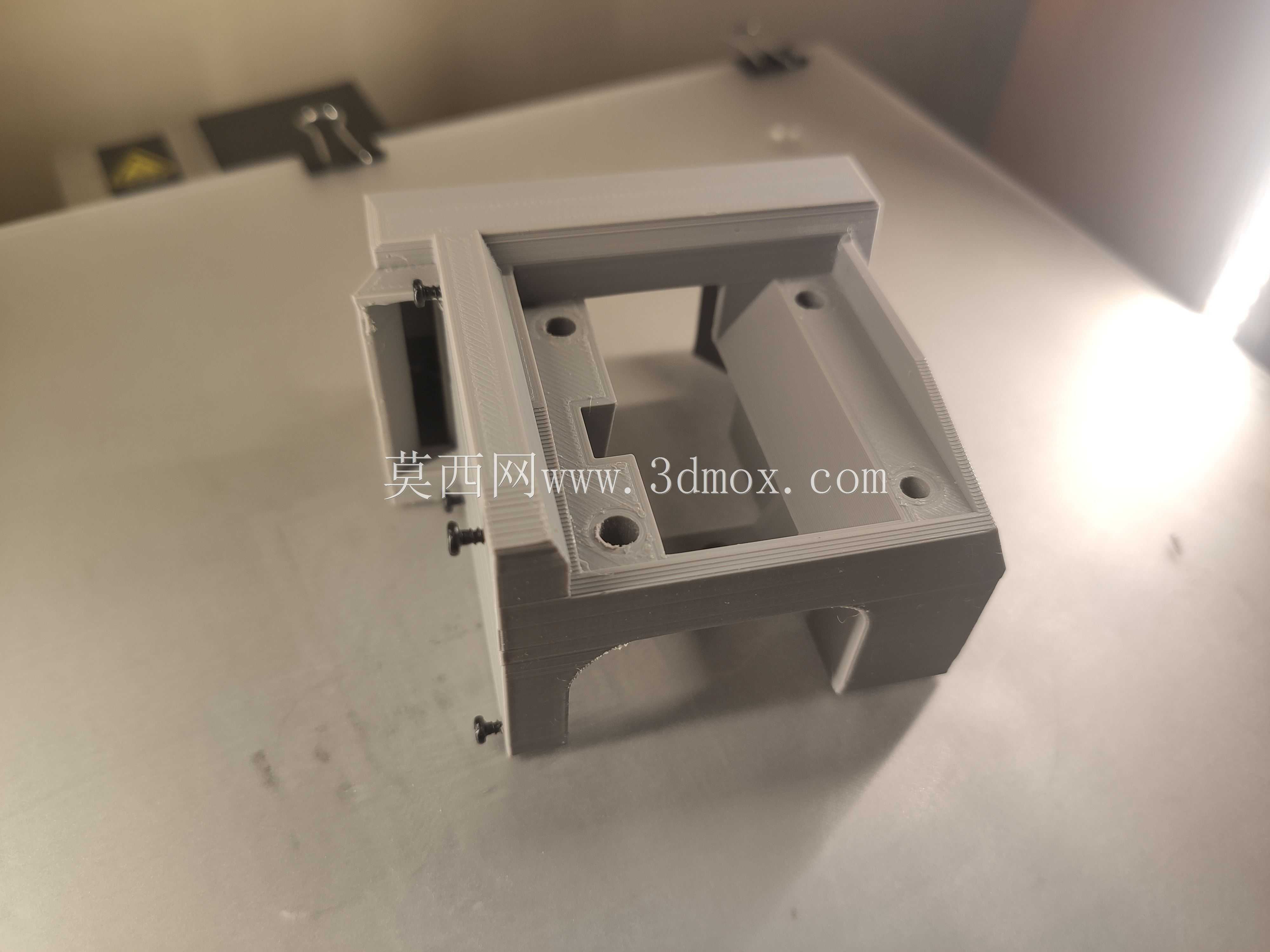

　　细节结构上，端盖预留了φ2x5规格的螺丝过孔四个，对应M3规格的安装螺丝孔位，装配时不需要对原厂滑车做额外的钻孔、攻丝加工；线束出口位置做了圆角过渡处理，避免长时间运动中线束被锐边割破造成短路；鼓风机安装位做了限位凸台，装配时不需要额外对位就能保证风扇与风道的同轴度，降低改装的装配难度。针对不需要使用锚定螺母的安装场景，端盖的螺母安装位做了防转卡槽，拧紧螺丝时螺母不会跟转，单人即可完成全部装配操作。实际使用中，双鼓风机的风道设计能让挤出电机的工作温度较原厂端盖降低8-12℃，连续24小时打印作业时也不会出现送丝轮温度过高导致的耗材软化堵头问题，同时端盖将所有热端的外露线束完全约束在罩体内部，避免打印过程中线束剐蹭打印件、与运动部件缠绕的风险。
