在桌面级小型自动化装置、航模制作、创客DIY项目以及教学实验场景中,这类9g规格的微型伺服执行部件是出镜率极高的动力元件,很多刚接触机电结构设计的从业者,第一次做小型运动机构选型时,最先接触的往往就是这类小尺寸舵机。不同于普通直流减速电机只能输出连续旋转动作,这类舵机原本的设计定位是输出指定角度的位置锁定,而这款连续旋转版本的SG90,是在原有舵机结构基础上做了电路与结构调整,取消了角度限位与位置反馈的锁定逻辑,可实现360度连续正反转,同时保留了舵机的大减速比扭矩输出特性,适配更多需要低速连续转动的小型机构场景。

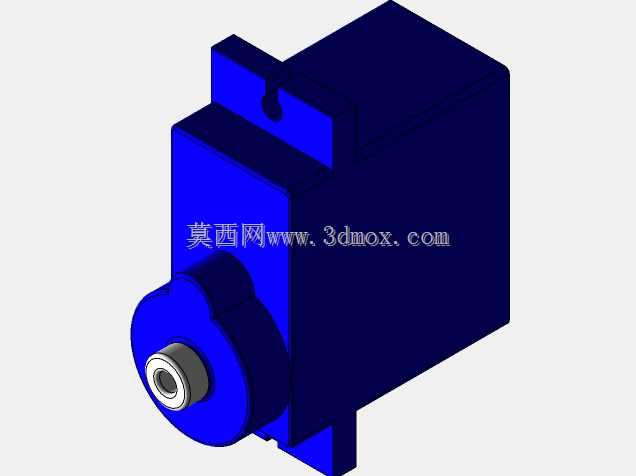

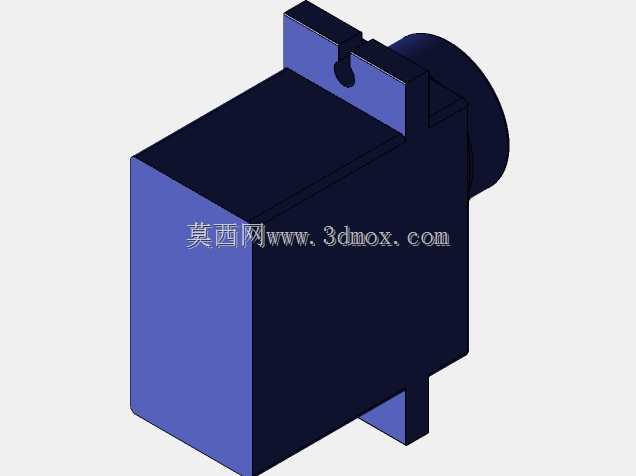

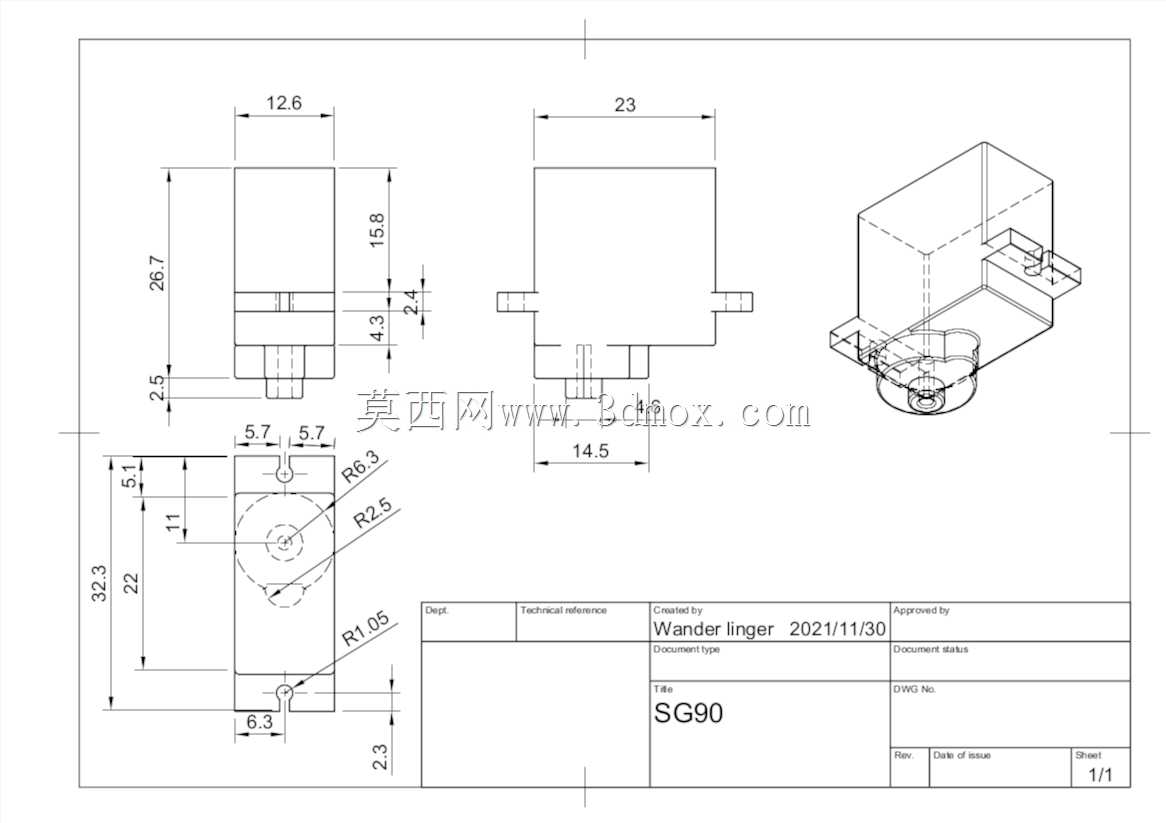

从结构设计的角度看,这款舵机的外壳采用上下扣合的工程塑料壳体,主体为方正的块状结构,顶部伸出带安装孔的输出轴台,两侧带有带通孔的安装耳,整体外形尺寸控制在23mm×12.5mm×29mm左右的区间,不含输出轴的主体高度约23mm,安装耳的孔位间距约33mm,安装孔直径适配M2规格的紧固件,这个尺寸边界是做结构布局时必须优先确认的参数——很多新手做结构时容易忽略安装耳的突出尺寸,导致预留的安装空间不足,或是输出轴的伸出高度与上层传动件干涉。输出轴采用金属齿还是塑料齿是不同批次的配置差异,这款HV版本的输出轴为金属嵌件,相比全塑料齿的版本,抗冲击负载能力更强,在频繁正反转、带轻微冲击的工况下不容易出现扫齿故障。
实际选型应用时,首先要明确它的扭矩输出边界:在额定5V供电下,这款9g舵机的堵转扭矩约1.6kg·cm,连续运转的有效输出扭矩在1kg·cm左右,不要用它去驱动超过负载边界的机构,比如直接带动大重量的机械臂关节、或是阻力较大的传动齿轮组,很容易出现堵转烧板的问题。它的控制逻辑沿用标准舵机的PWM信号协议,通过20ms周期的高电平脉宽控制转速与转向:当脉宽为1.5ms时舵机处于停转状态,脉宽在1ms-2ms区间变化时,对应不同的正反转转速,这个控制特性让它可以直接兼容市面上绝大多数的舵机控制板、单片机IO口输出,不需要额外搭建驱动电路,这也是它在DIY和教学场景中被广泛使用的核心原因。

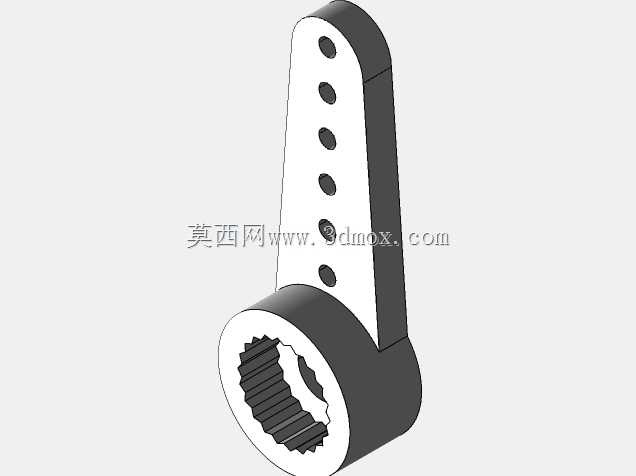

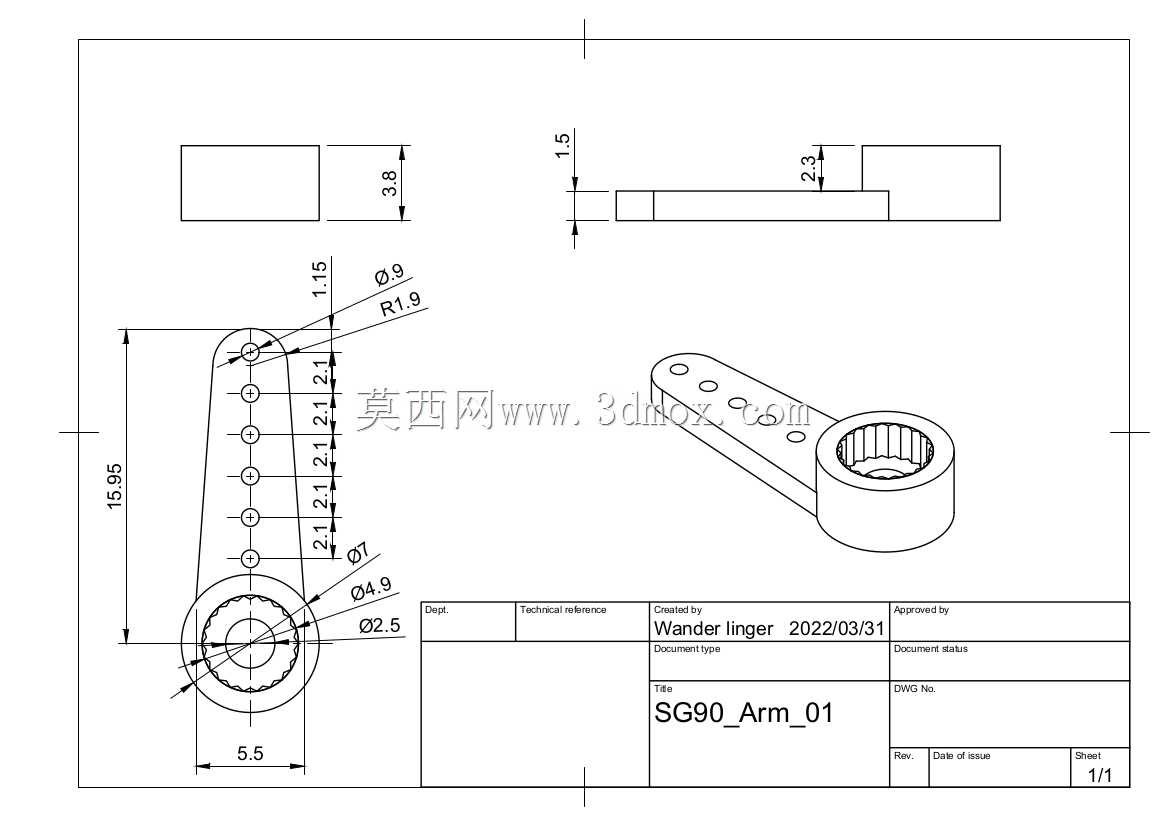

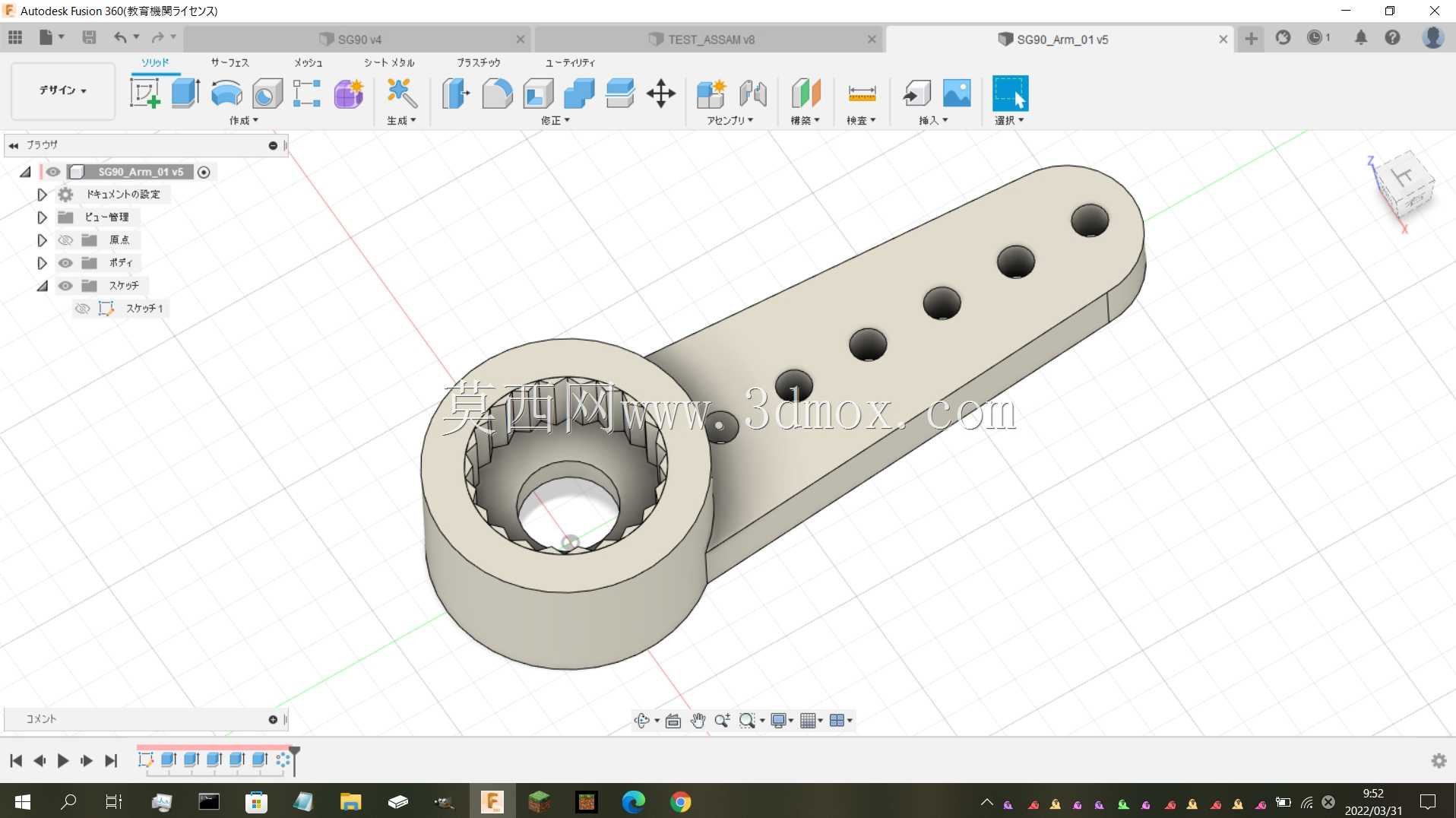

做三维结构建模时,除了要还原外形的安装尺寸,还要注意几个容易出错的细节:一是输出轴的齿形参数,这类舵机的输出轴为20T的标准舵机齿,配套的舵盘、摇臂的内齿要和这个参数匹配,建模时如果要做配套的连接件,必须准确还原齿形的模数与压力角,否则会出现安装后虚位过大、甚至装不上的问题;二是出线端的位置,舵机的控制线从壳体尾部的一侧引出,线长一般在20cm左右,做结构布局时要预留出线的弯折空间,避免线材被壳体和安装结构挤压破损;三是安装耳的厚度,两侧安装耳的厚度约2mm,沉孔深度要适配M2螺丝的头部尺寸,不要出现螺丝锁死后顶住壳体内部齿轮的情况。
从应用场景的适配性来说,这款连续旋转舵机常被用在小型智能小车的转向驱动、微型传送带的动力辊筒驱动、航模的螺旋桨动力微调、桌面小摆件的运动机构、教学实验中的闭环转速演示装置里。它不适合用在对转速稳定性要求极高、或是连续长时间满负载运转的工业场景,毕竟它的设计定位是业余爱好与轻负载实验场景,内部的齿轮组为粉末冶金与塑料混合材质,长时间高负载运转会出现磨损加剧、转速下降的问题。做结构设计时,如果要把它集成到设备里,建议在安装位预留0.2mm左右的装配间隙,不要把壳体完全卡死,因为舵机在大负载运转时会有轻微的振动,完全硬接触固定会把振动传递到整个机架,带来不必要的共振噪音。另外要注意供电线路的线径,虽然它的工作电流不大,堵转时电流约700mA,但如果多个舵机共用一路供电,要核算总电流大小,避免供电线压降过大导致舵机抖转、失步。

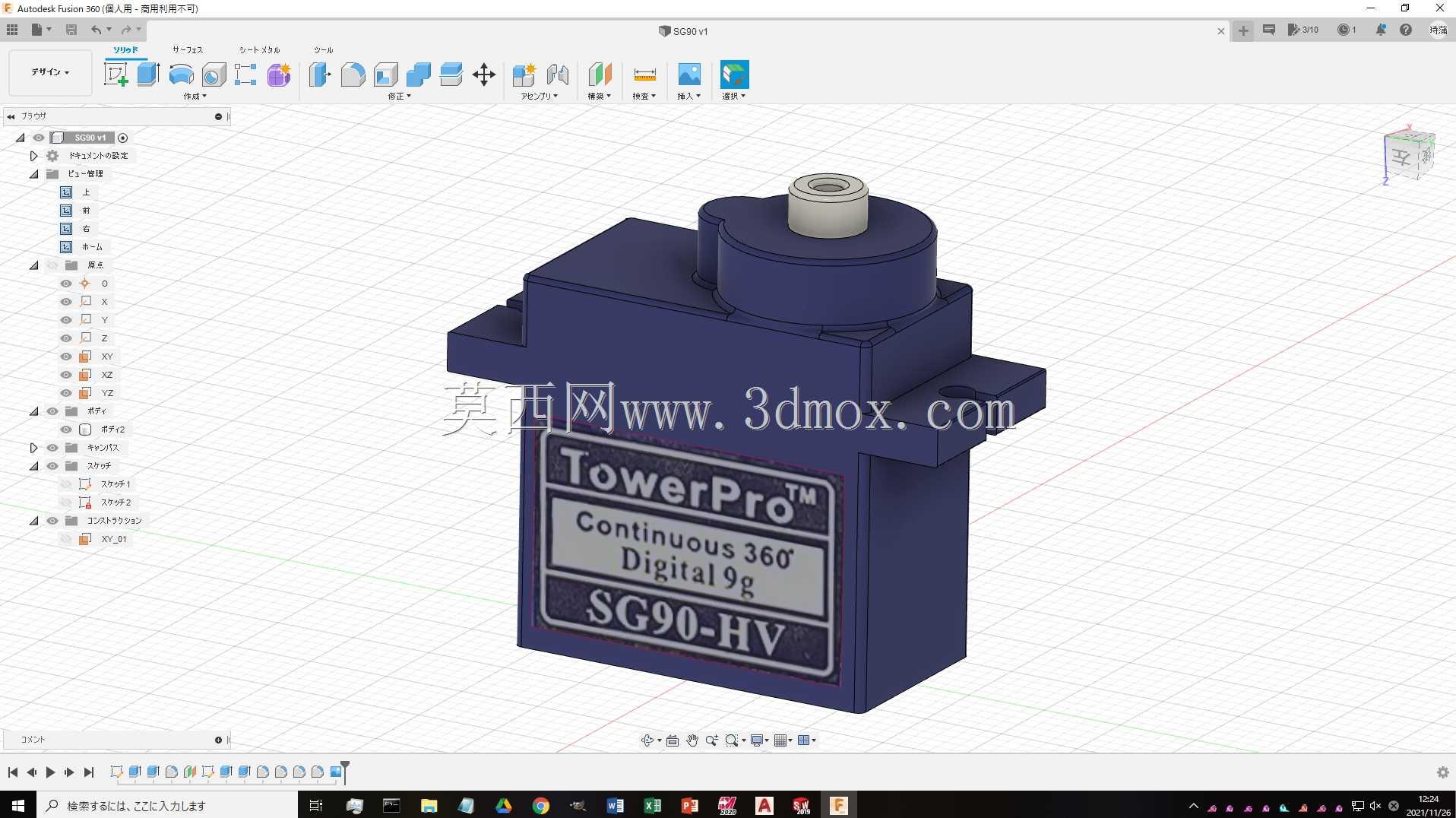

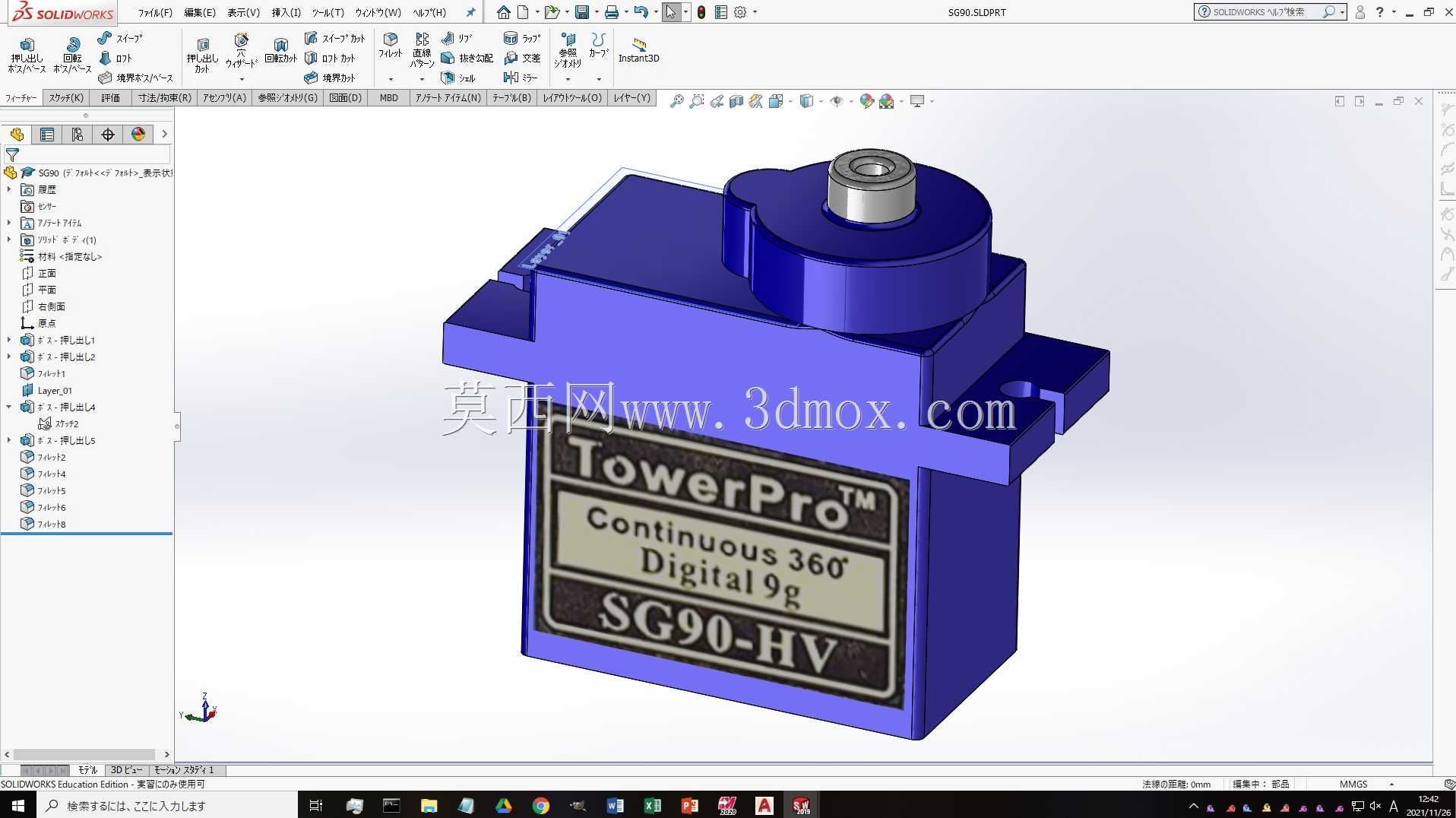

建模过程中还原壳体表面的标识细节时,要注意标签的位置与壳体的贴合度,顶部的电位器调整孔(连续旋转版本用于调整中位停转偏差)的位置要准确,很多人建模时会把这个调整孔的位置放错,导致实际装配时无法调整舵机的中位偏差。输出轴顶部的一字槽是用于安装舵盘时定位的,槽的宽度与深度也要准确还原,方便后续装配时快速对齐舵盘的初始位置。
- 全部评论(0)
- 模板大小: 4.97 MB
- 售价:5金币
- 下载次数: 1267
- 系统要求: STEP / IGES,Rendering,SOLIDWORKS,3D Manufacturing Format,Fusion 360,Autodesk Inventor,STL
- 软件分类: 伺服电机
