0-25毫米量程深度千分尺三维建模作品

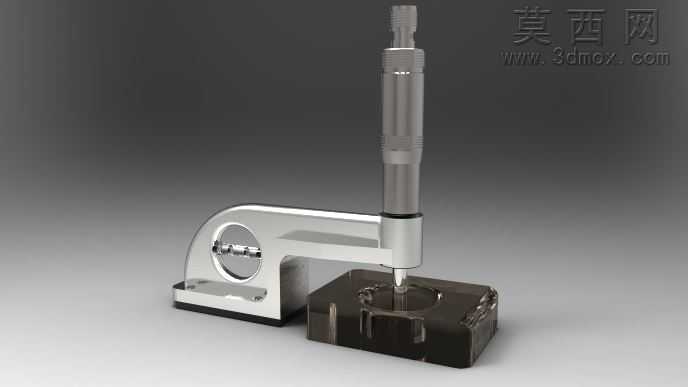

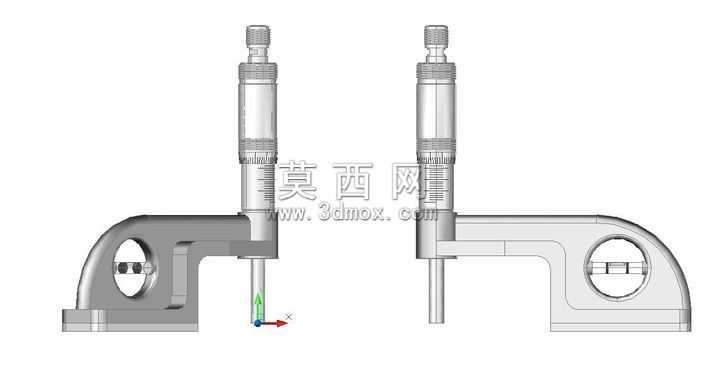

本作品为量程0-25毫米的深度千分尺三维建模成果，建模过程严格遵循深度千分尺的实际工业设计规范，完整还原了该类精密量具的全部结构细节。建模阶段首先依据深度千分尺的实物测绘尺寸搭建基准坐标系，先构建尺架主体的基础轮廓，针对尺架的C型支撑结构做了精准的曲面过渡处理，保证基座测量面与测微螺杆轴线的垂直公差符合量具的精度设计要求，对尺架上集成的水平泡安装位做了内嵌式结构还原，预留出水平泡的装配间隙与定位卡槽，还原实物中辅助测量定位的功能结构。测微螺杆部分采用螺旋特征建模，精准还原测微螺杆的精密螺纹参数，同时还原锁紧装置、测力装置、固定套管、微分筒等核心组件的装配关系，微分筒表面的刻度标识采用纹理映射方式实现，还原实物的刻度辨识度，测砧与测微螺杆的测量端面做了平面度的细节处理，符合精密量具测量面的设计要求。材质渲染阶段，针对尺架的烤漆黑色部分采用哑光金属漆材质，调整材质的粗糙度与反光度参数还原实物的磨砂漆面质感，金属测量组件部分采用高抛光不锈钢材质，添加细微的金属拉丝纹理提升真实感，水平泡部分采用透明亚克力材质搭配内部的荧光绿色液体与气泡，还原水平泡的通透视觉效果。整体装配过程严格按照实物的装配逻辑完成组件约束，保证各活动部件的运动关系符合实际操作逻辑，可直观展示深度千分尺的测量工作原理，模型结构完整无冗余特征，各部件的衔接缝隙、倒角细节均做了精细化处理，还原工业量产深度千分尺的真实外观与结构特征，可用于量具结构教学、测量工具演示、工业产品展示等多个场景。
