汽车管路成型后尺寸检测登机窗体量规

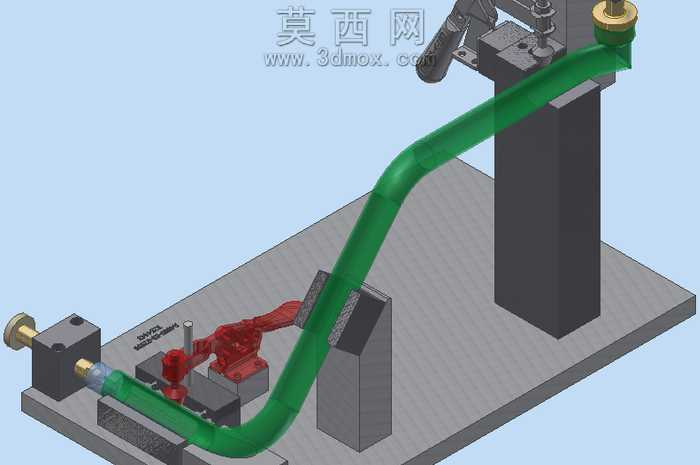

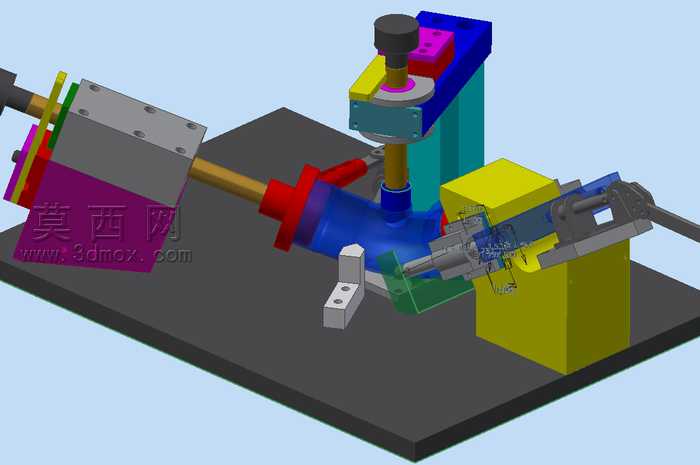

本作品为汽车管路终检工序所用的登机窗体量规三维模型，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循汽车检具设计的通用规范，对量规的各功能部件进行1:1等比例还原，确保模型尺寸与实际生产使用的检具完全一致。模型搭建阶段首先完成基准底板的建模，采用带安装定位孔的平板结构作为整套量规的承载基座，底板上预留了各定位组件、支撑组件、检测组件的精准安装位，保证各部件装配后无位置偏差。针对被检测的绿色汽车管路，模型中设计了多组仿形支撑块，支撑块的贴合面完全匹配管路的外轮廓弧度，能够在检测时对管路形成稳定的承托，避免管路因自身重力产生形变影响检测精度。模型中设置了多组定位夹紧组件，包含带黄铜定位头的定位销、红色快速夹钳结构，定位销的端头采用与管路接口匹配的仿形设计，能够精准插入管路端部实现定位，快速夹钳可在管路放置到位后完成压紧固定，防止检测过程中管路移位。量规的立式支撑柱与顶部定位结构配合，可对管路末端的安装接头位置进行精准校验，模拟实际装车时的窗体安装位状态，快速判断管路成型后的空间尺寸、弯折角度、接口位置是否符合设计公差要求。渲染阶段对不同部件赋予了差异化的材质：基准底板采用灰色铸铁材质，还原检具基座的厚重金属质感；支撑块、夹钳基座采用发黑处理的钢材材质，呈现哑光深灰金属效果；被检测管路采用半透明绿色工程塑料材质，清晰展示管路的弯折形态与内部走向；定位销端头采用黄铜材质，呈现亮金色金属光泽；快速夹钳的操作手柄采用红色防滑橡胶材质，区分功能部件的同时提升模型的辨识度。整套模型的结构设计逻辑围绕汽车管路终检的实际需求展开，通过仿形定位、多点支撑、模拟装配位的设计思路，可一次性完成管路的外形尺寸、弯折角度、接口位置度、窗体适配性的多项检测，有效替代传统的人工卷尺、角度尺测量方式，大幅提升汽车管路出厂前的检测效率与检测精度，模型的各部件均保留了可编辑的参数，可根据不同规格的汽车管路尺寸快速调整支撑块位置、定位销间距，适配多型号管路的检测需求。
