传感器安装用L型立式支撑固定支架

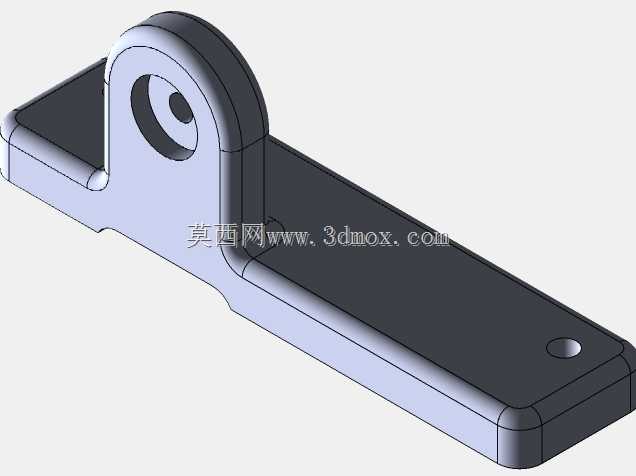

　　这款L型支撑结构主要面向工业现场传感检测单元的安装固定场景，在自动化产线的工件到位检测、设备运行位置反馈、工装夹具状态确认等工位中，这类支架承担着连接设备基体与传感元件的核心作用，能够为光电式、接近式等常见工业传感器提供稳定的安装基准，避免设备运行过程中的振动、外力磕碰导致传感器检测位置偏移，保障检测信号的稳定输出。从结构设计逻辑来看，整体采用一体化折弯式的L型布局，底部为长条形安装平板，平板末端预留沉头安装孔，可通过内六角螺栓直接固定在设备型材台面、工装立板或者输送线侧边的安装基准面上，沉孔设计能够保证螺栓安装后头部不突出安装平面，不会与周边运动部件产生干涉，同时长条形的底板预留了一定的位置调整余量，

　　安装时可根据实际检测距离需求沿底板长度方向微调固定位置，降低现场安装的对位难度。立式支撑耳位于底板靠近一端的位置，与底板采用大圆角过渡衔接，这种过渡结构能够有效降低直角连接处的应力集中系数，即便在设备长期运行产生持续振动的工况下，也能避免连接处出现疲劳断裂的问题，提升结构的整体使用寿命。支撑耳上开设的同轴阶梯通孔，大孔侧用于容纳传感器的锁紧螺母，小孔侧可供传感器检测端穿出，安装时可直接将螺纹圆柱型传感器穿入孔内，通过两侧螺母锁紧固定，孔位的同轴度公差控制在合理范围内，能够保证传感器安装后检测方向与预设方向一致，不会出现角度偏斜导致的检测盲区。从安装边界尺寸来看，底板长度适配常规20系列、30系列工业铝型材的安装槽间距，

　　无需额外加工转接板即可直接固定，整体高度控制在常规传感器安装的常用高度区间，既不会因为支架过高导致整体刚性不足，也不会因为高度过低无法避让底板周边的管线、结构凸起。结构的所有外露棱边均做了小圆角倒钝处理，既能够避免安装调试过程中锐边划伤操作人员，也能减少应力集中点。在实际选型应用中，这类支架可替代现场临时焊接、手工打磨的自制安装座，统一的安装尺寸能够提升设备的装配一致性，后期维护更换传感器时也无需重新配做安装位，直接拆卸螺母即可完成传感器的更换作业，大幅降低现场运维的时间成本。建模过程中对安装孔的位置度、支撑耳与底板的垂直度都做了合理的公差约束，能够直接导出工程图用于机加工或者开模量产，结构壁厚选取兼顾了刚性与轻量化需求，采用普通碳钢或者铝合金材质加工时，都能满足常规工业场景的承重与抗振要求，不会因为壁厚过薄导致受力变形，也不会因为壁厚过大造成材料浪费、整体重量超标。
